Двухполосная акустическая система на ScanSpeak D2905/9700 и 18W/8542"
Это давнишний проект. Лежал на полке и ждал своего дня. Сначала было сделано СЧ-ВЧ звено на
динамиках ScanSpeak D2905/9700 и 18W/8542 для трехполосной системы с активным басом.
Оно играло как самостоятельная АС, но была сведена чуть высоко. Я пытался свести ее пониже, чтобы бас
не казался немного "тощим".
Система долго не играла как хотелось, и я отложил ее до лучших времен.
Недавно я достал ее с полки, поменял один резистор и решил, что ничего больше делать не надо. Народу
эта поделка тоже понравилсь.
Высокочастотный динамик в этой системе - мой любимый ScanSpeak D2905/9700. Его "благородство" в системе
сразу заметно, особенно, если поставить в цепь ВЧ хороший конденсатор.
О мидбасе надо сказать особенно:
ScanSpeak 18W/8542 - это довольно старая головка. У нее достаточно легкий для Сканспика диффузор и мощный магнит, поэтому
у него высокое для Сканспика отношение Bl/m. При этом - как и у всех Сканспиков - у него очень низкая индуктивность катушки.
Для сравнения - параметры трех динамиков. Интересно, что во возрасту разработки первый - самый старший, а последний - младший.
Тенденция налицо.
8542: Mms=15г, Bl=7.8 Bl/m=520
8545: Mms=20г, Bl=8 Bl/m=400
8531, Ревелатор: Mms=17.5г, Bl=6.8 Bl/m=389.
Я люблю легкие и "быстрые" динамики, а 8542 - самый быстрый и легкий из Сканспиков.
Кроме того, бумага с шерстью и полупрозрачный акустически колпак делают его вид оригинальным.
Хотя все Сканспики имеют неслабый вид.
Корпус громкоговорителя представляет собой прямоугольный ящик из МДФ.
Грязный объем с учетом гидроизола на стенках - около 12.5 литров.
Внутри ящика находится кусок синтепона тольщиной примерно 30мм и размером около 200 на 500 мм.
Он расположен в форме буквы S, так что он прилегает к пищалке и отстоит на максимальное расстояние
от мидбаса. Между мидбасом и внутренним концом трубы ФИ не должно быть препятствия в виде синтепона.

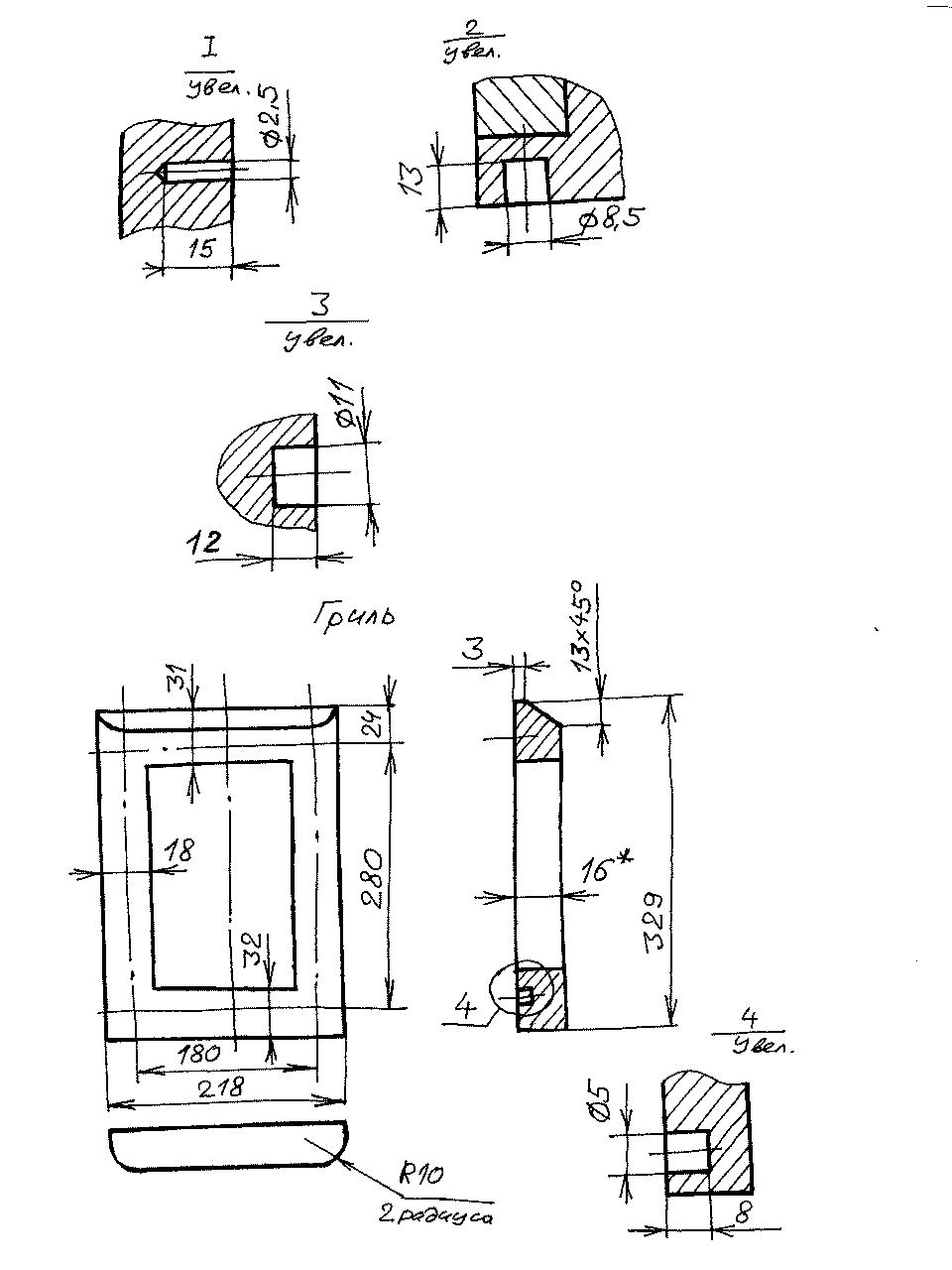

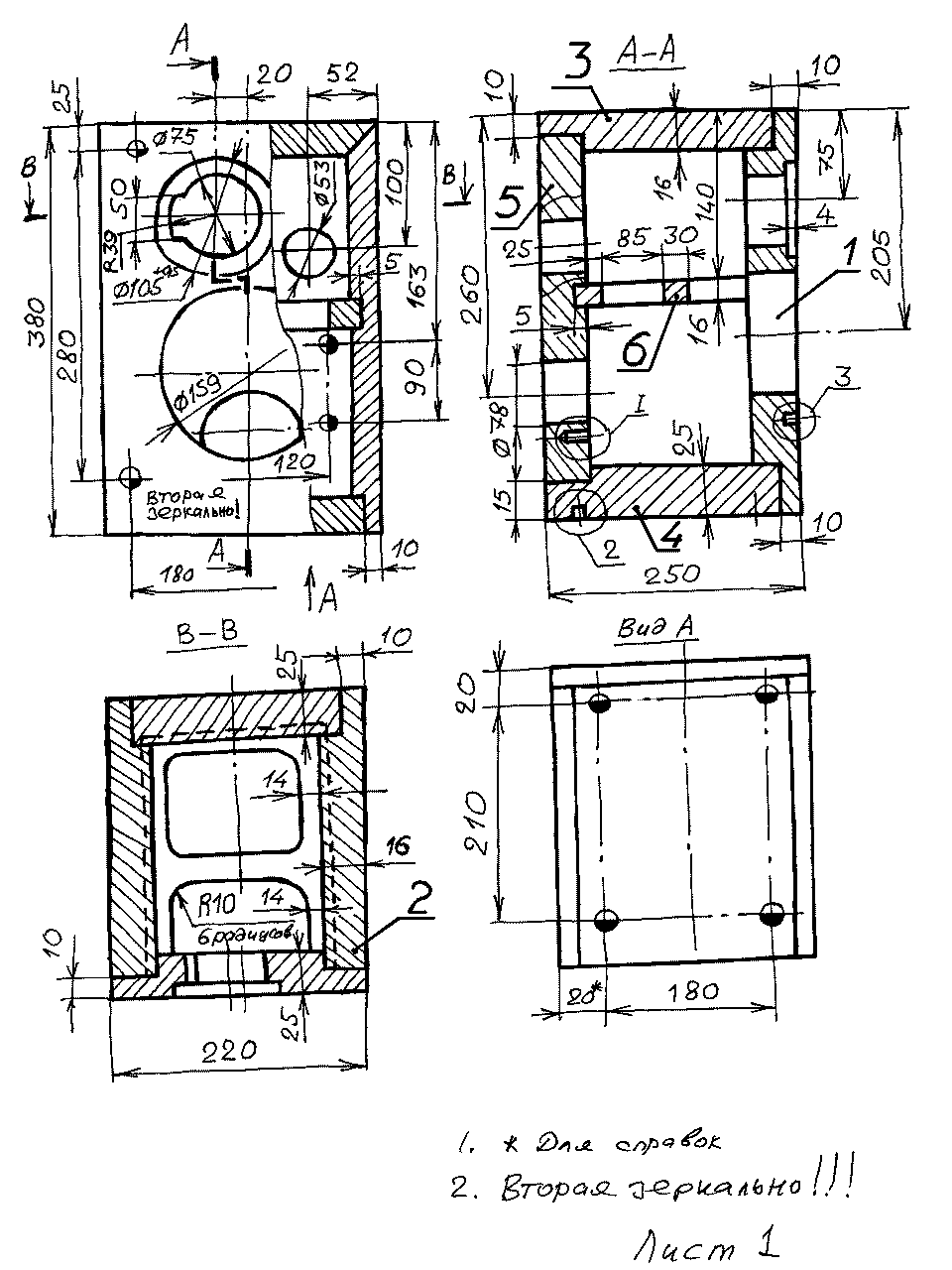

Это рисунок корпуса.
Фазоинвертор имеет внутренний диаметр 49мм и представляет собой горловину из "Чипа и дипа",
которую я нарастил картонной трубой с таким же внутренним диаметром, на которую наматывют стретч
(прозрачную упаковочную пленку).
Общая длина без раструба - 130мм.
Unibox дает настройку 53Гц в данном объеме с этой трубой при паспортных параметрах.
Из графика импеданса ниже видно, что реальная настройка немного ниже 50Гц.
По результату прослушивания, я бы еще снизил настройку, чтобы убрать "упругость" баса, которая свидетельствует
о небольшом горбе на АЧХ.
Это можно бы сделать увеличив длину трубы до 15см или сделав ящик объемом литров 14.
В задней стенке корпуса предусмотрены глухие отверстия для крепления фильтра, но я приклеил фильтр на дно,
чтобы не быть связанным размерами и не пытаться мучительно вворачивать шурупы через отверстие для динамика.
Я использовал чашку с клеммами - именно под нее сделано отверстие диаметром 78мм. Если исползуются нормальные
одиночные клеммы (терминалы), то это отверстие не нужно.

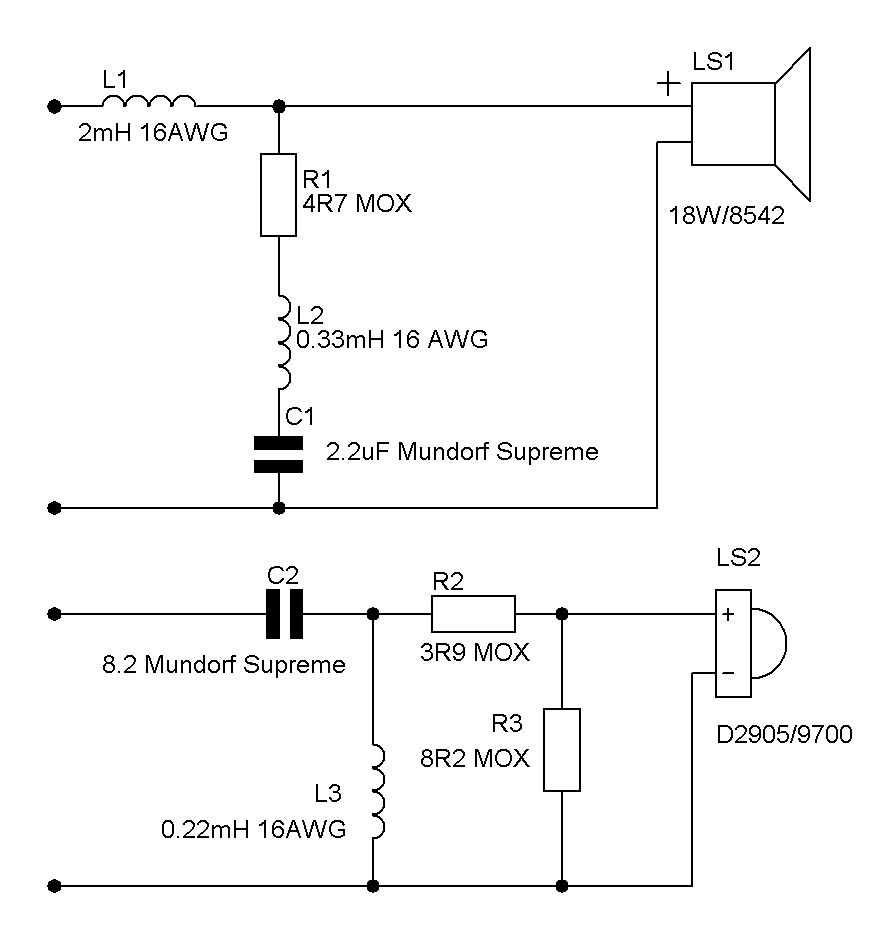

Это схема фильтра:
Все катушки - ленточные Jantzen, конденсаторы - Mundorf Supreme.
В принципе, я бы поставил ленточные катушки Mundorf, но тогда были такие.
Пищалка очень хороша, так что на нее можно поставить и более пафосный конденсатор.
Резисторы MOX Mundorf.
Фильтр НЧ выглядит несколько нетрадиционно, так как скат АЧХ формируется катушкой и режекторным контуром.
Но в принципе, это близко к Линквицу-Райли 4 порядка, правда - у мидбаса скат чуть более крутой, а у
пищалки - пологий.

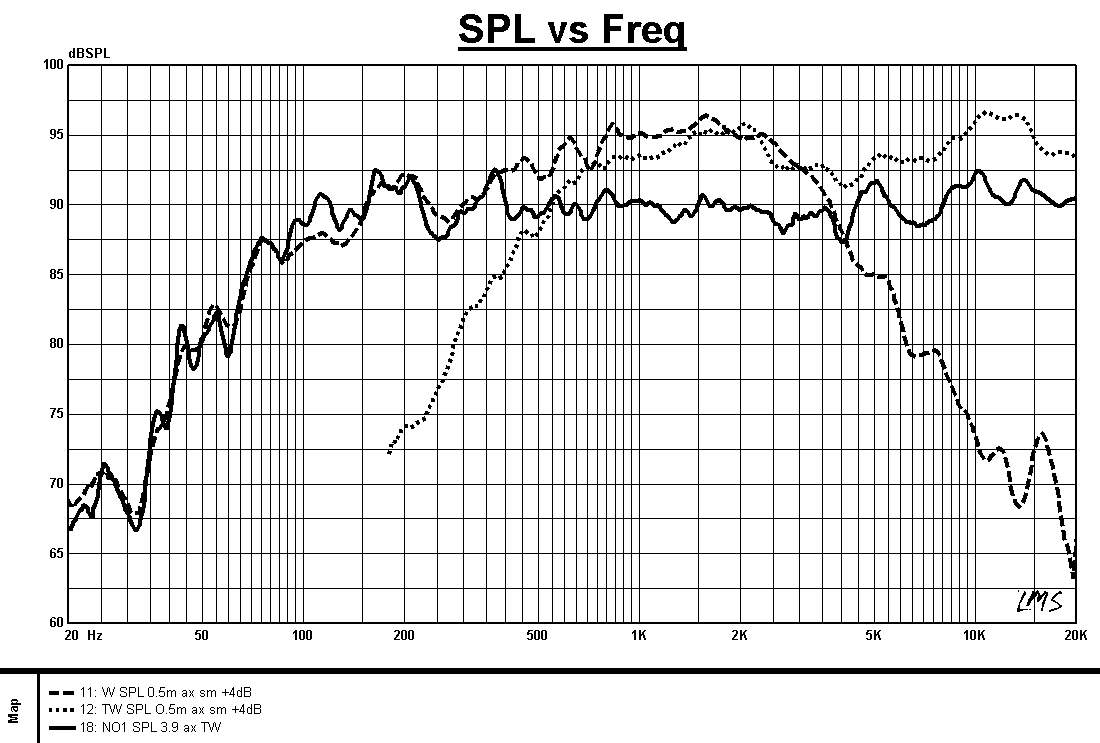

Это АЧХ головок в корпусе, измеренные с расстояния 0.5м на осях головок и АЧХ системы.
Надо отметить, что АЧХ системы была измерена с резистором R3=10 Ом. Впоследствии его убавили до 8.2 Ом,
так что реально пищалка чуть опустилась, а общая неравномерность стала укладываться в +-2дБ.

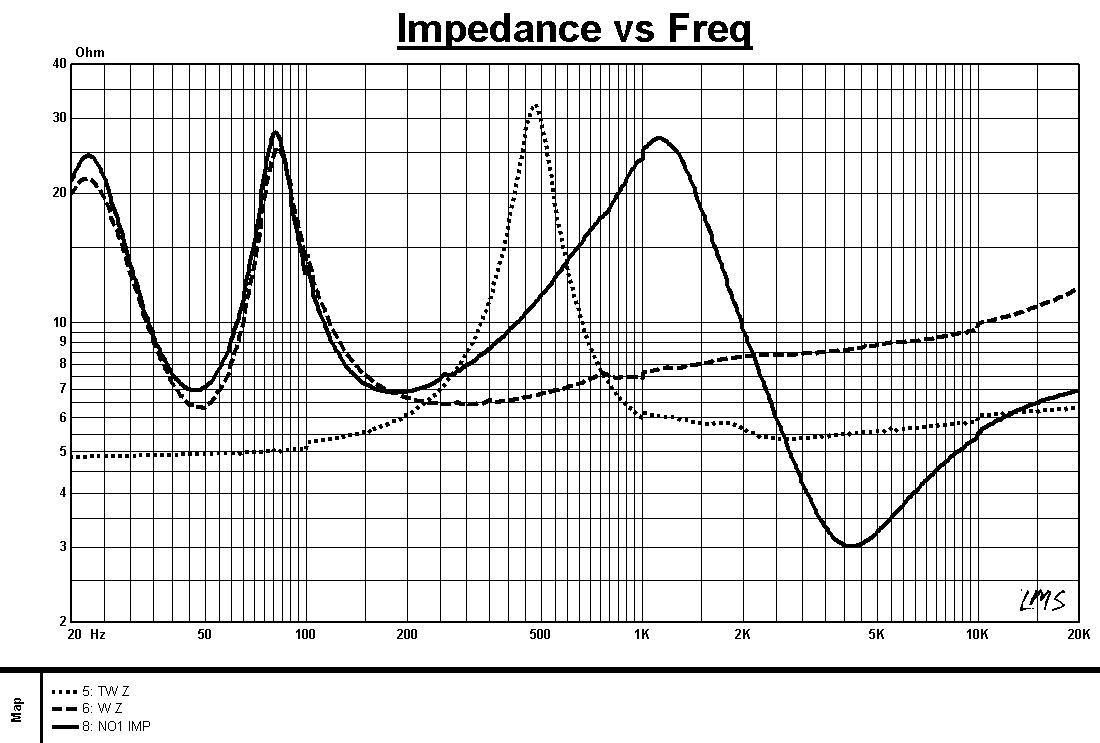

Это импеданс головок и системы с фильтром.
Импеданс измерялся с делителем в пищалке 3.3 и 10 Ом, так что в окончательном варианте минимальный
импеданс - примерно 3.3 Ома, а не 3 - как на этой картинке.

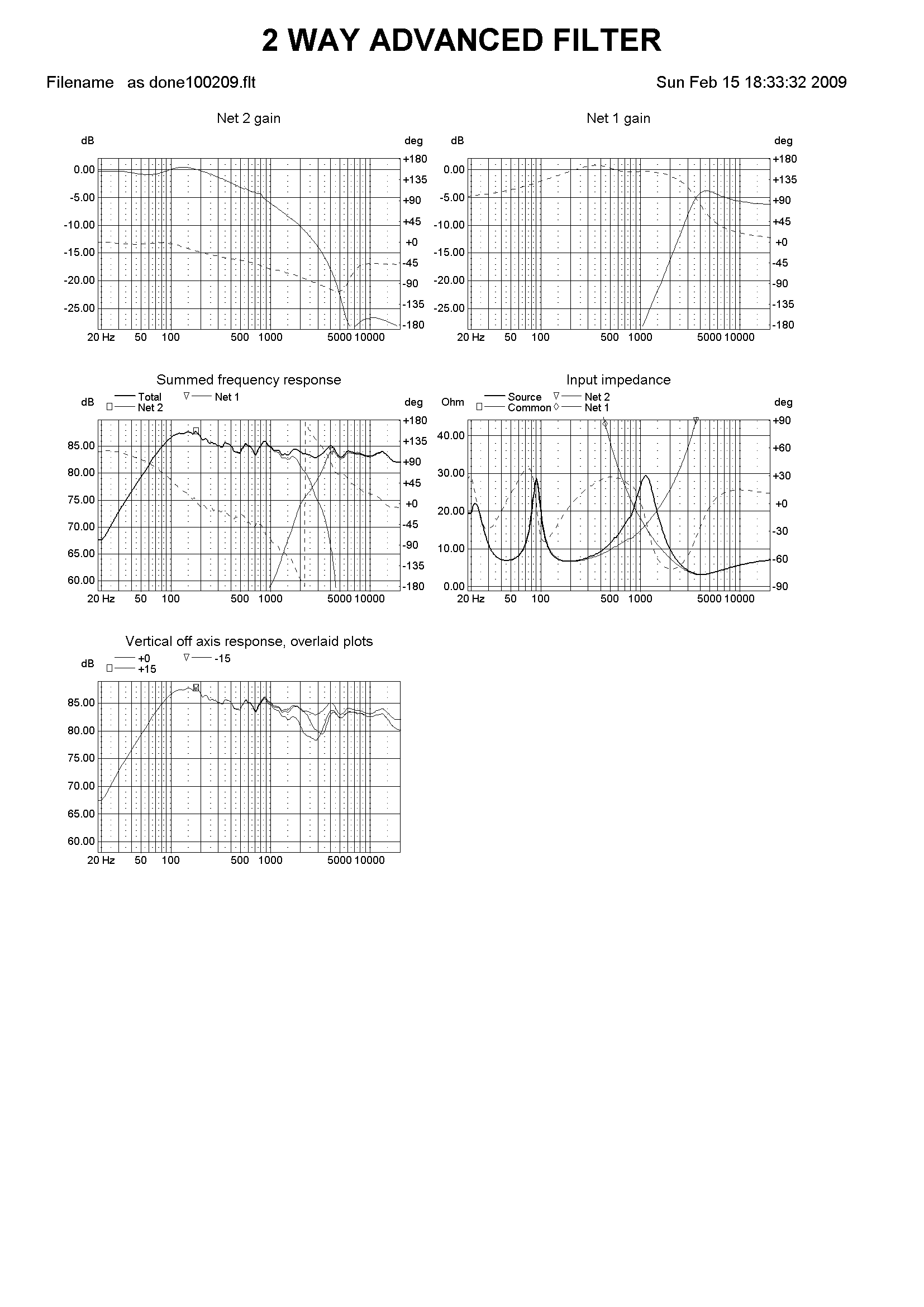

Это графики симулятора - передаточные характеристики фильтров НЧ и ВЧ, АЧХ динамиков с фильтрами и общая АЧХ,
импеданс и АЧХ по оси пищалки и +- 15 градусов по вертикали.
Видно, что раздел - чуть выше 2.5 кГц.

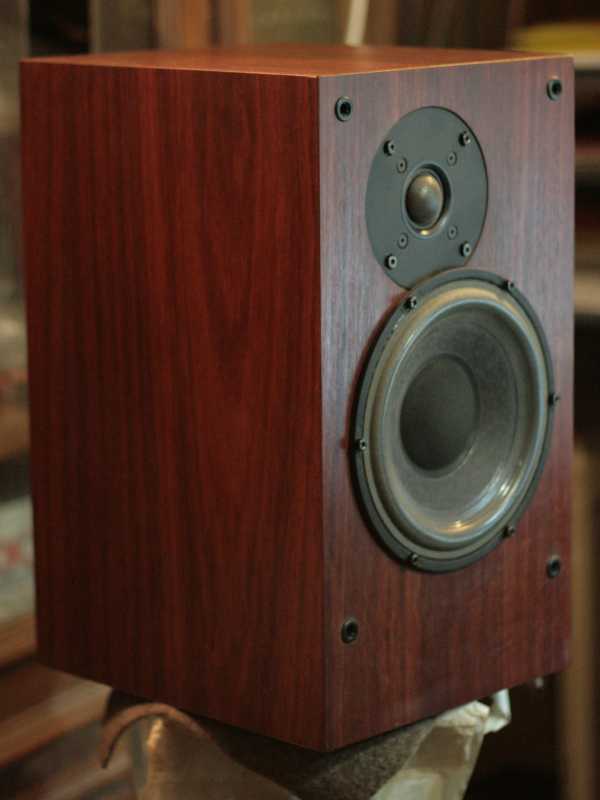

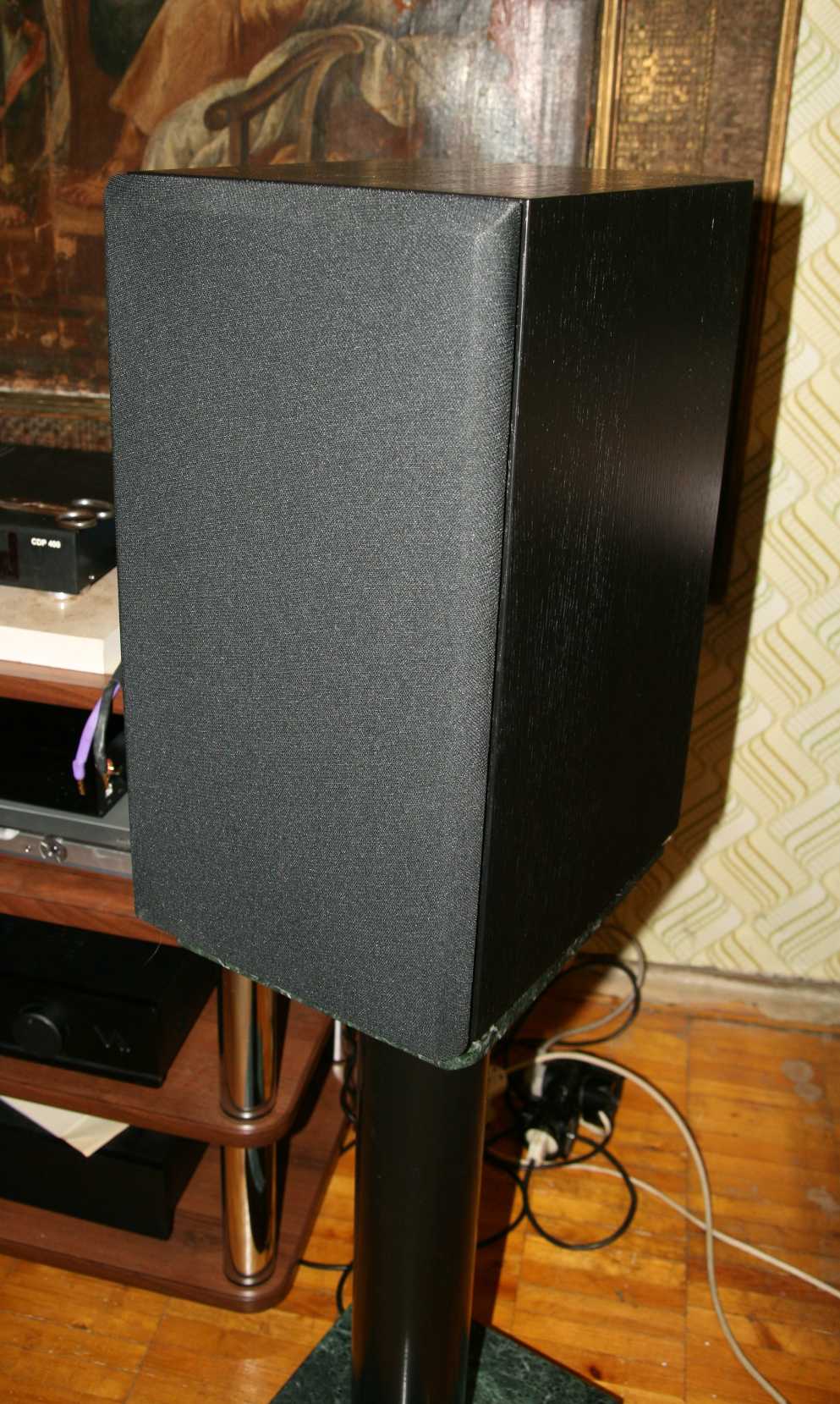

Ну и, наконец, как это выглядит:

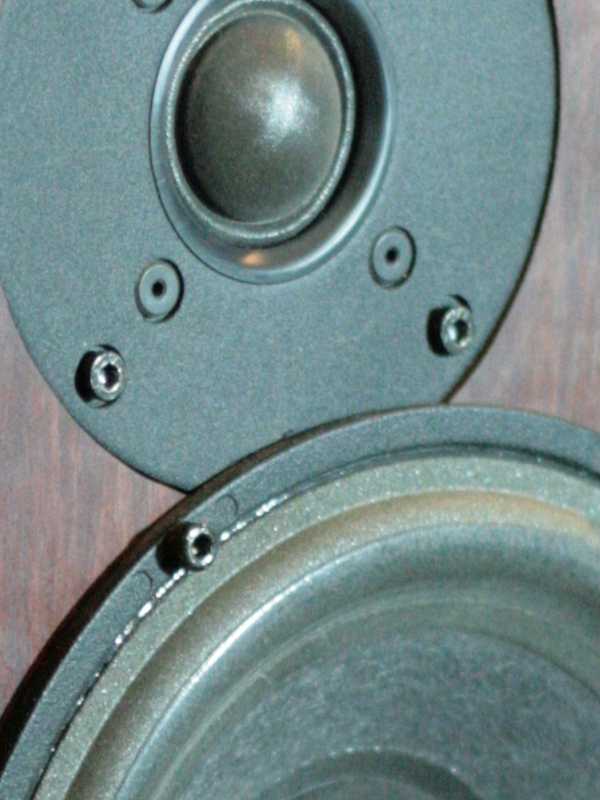

И диффузор мидбаса вблизи:
Товарищи, которые не приминут обругать мои поделки, сказали что играет "хорошо", что
является невозиожной оценкой в обычных условиях. Я отношу это к расслабленности перед выходными.
Мне мое творение нравится. Классно играет и рок и классику.

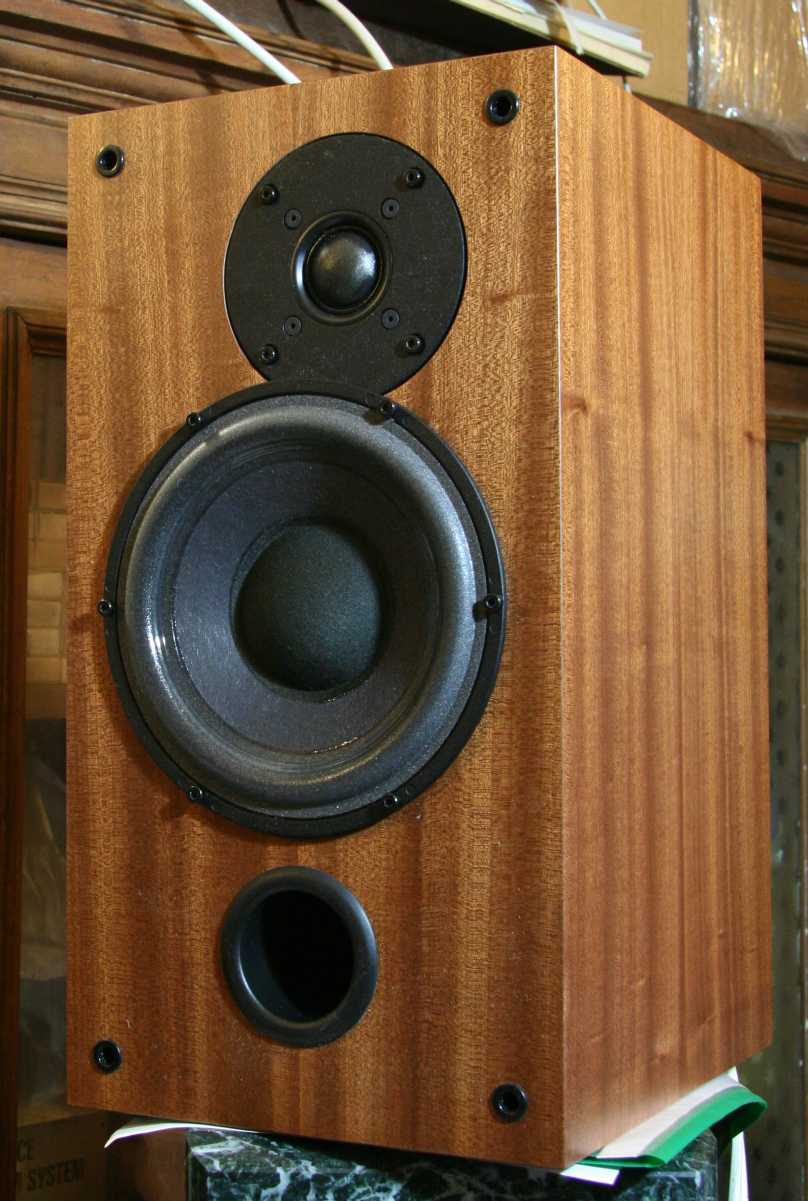

Недавно попросили сделать вариант с передним фазоинвертором. Теперь внешне похожа на "Сотку" Проак.
Но играет намного лучше. Нет провала на середине, высокие намного лучше, и не бубнит как "Сотка" :-)
Такая же в шпоне черный ясень:

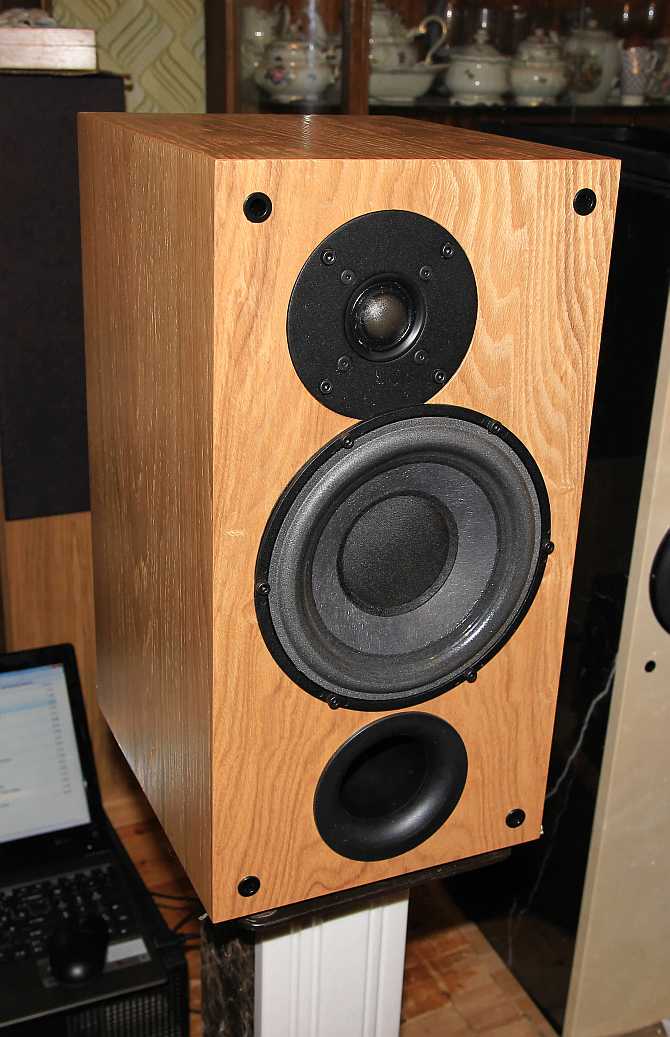

Такая же в шпоне дуб:

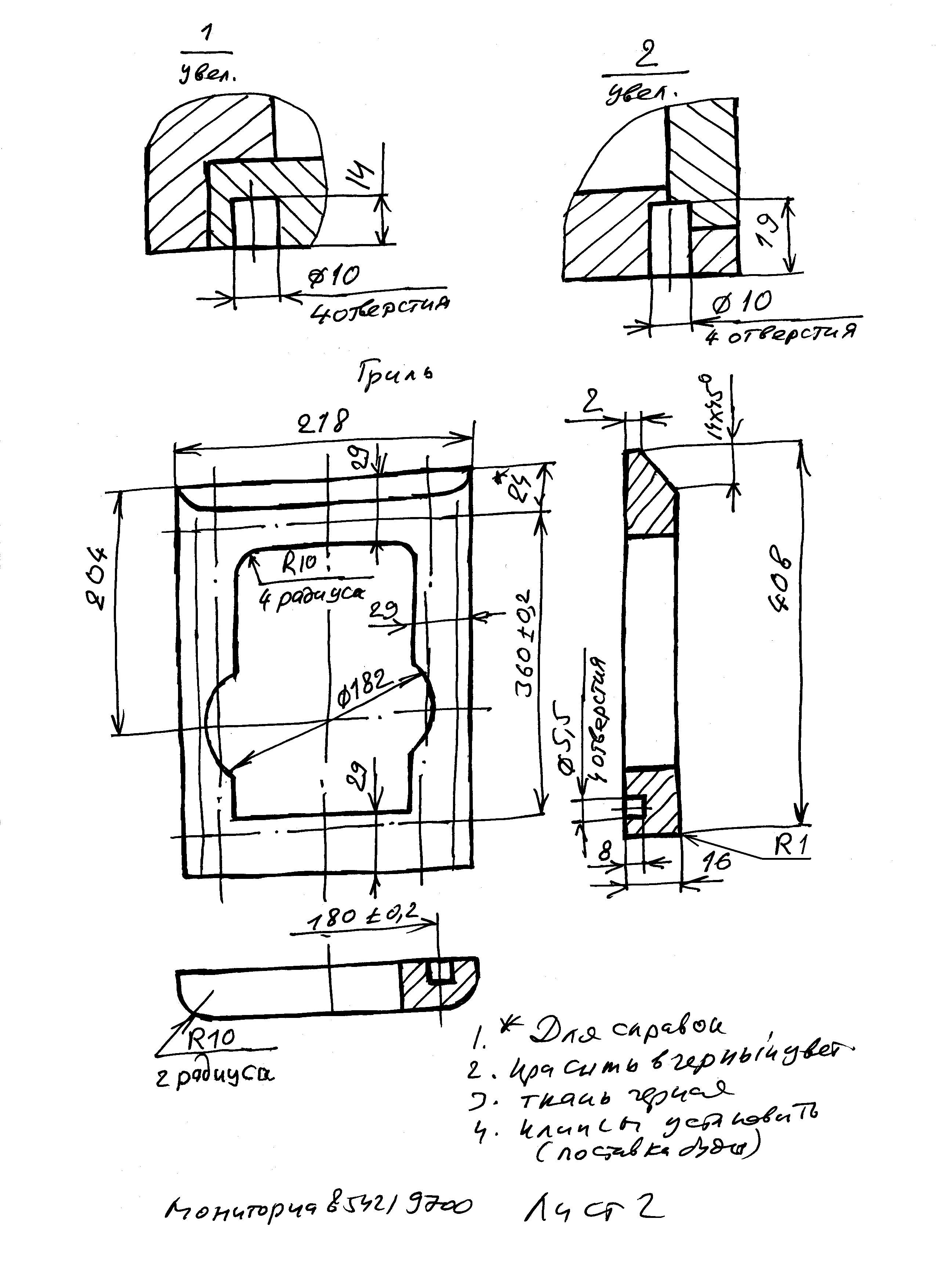

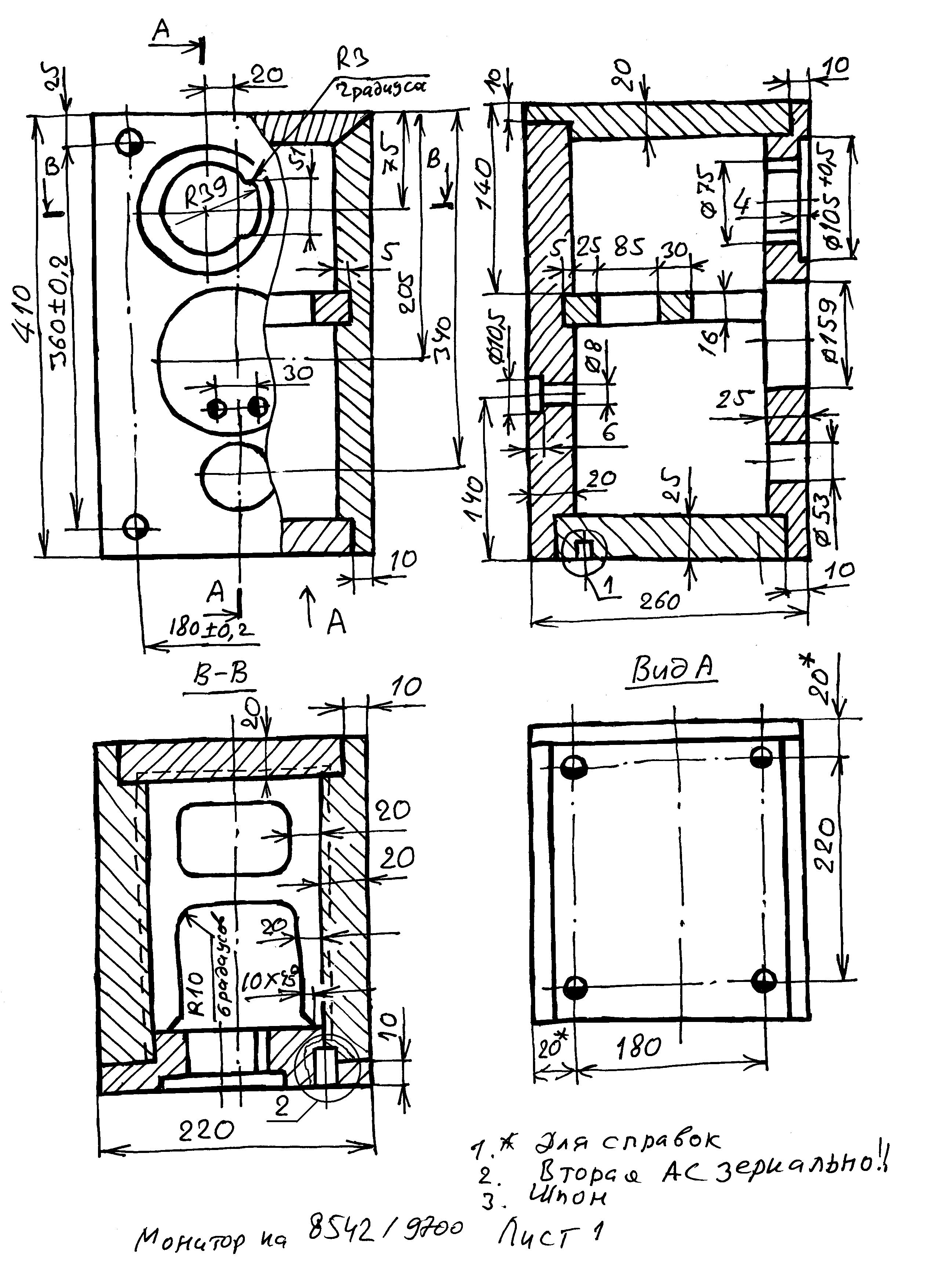

Это эскиз корпуса для переднего ФИ:
