Двухполосная акустическая система на SEAS H1149 и H1456 "Optima SE"

     Эта акустическая система является развитием ставшего популярным проекта: Оптима
     Не очень давно SEAS выпустило новую головку размером 6.5" H1456 .
     Параметры ее не очень сильно отличаются от мидбаса H1215, который был использован в последней версии Оптимы. Поэтому его можно попробовать запихать в тот же корпус громкогоритель Senon MD-1600A из магазина "Чип и дип". Их можно ,было заказать по интернету примерно за 3300 рублей пара.
     Но этот динамик имеет существенное отличие от H1215 - у него есть медное кольцо и меньше индуктивность катушки - 0.67 мГн. У H1215 она была - 1.2мГн. Поэтому у динамика можно ожидать лучшего воспризведения средних частот.
     Кроме того, диффузор у него сделан из "тростниковой" бумаги с желтыми волоконцами, которые придают ему интересный вид.
     Этот динамик имеет высокое отношение Bl/M и довольно легкий диффузор, его не заставишь играть очень низко, но это дает возможность использовать его в двухполосной системе. Большой линейный ход дает возможность озвучить комнату до 25 метров.
     ВЧ головка SEAS H1149 без магнитной жидкости в зазоре, с камерой имеет низкую резонансную частоту.
     Корпус Senon я немного доработал:
     - промазал пластилином швы и углы, особенноо щель сверху междк передней стенкой и верхом;
     - также замазал сквозные отверстия, в которые вставлены держатели грилей;
     - посередине боковых стенок на трех шурупахх и клее ПВА прилепил по вертикальному бруску;
     - между передней и задней стенкой вставил рраспорку из такого же бруска;
     - в родную трубу ФИ на резиновых уплотнителльных кольцах вставил картонную трубу от патрона, на который наматывается пленка стретч;
     - для верности еще промазал пластилином изннутри щель между вставленной картонной трубой и родным ФИ.
     - обклеил герленом верхнюю стенку и обе бокковые, дно не обклеивал, так как к нему приклеивается фильтр.
     Длина вставленной трубы ФИ 170мм, а диаметр - ровно 50. Труба вставлена так, что ее общая длина с родным фазиком - 180мм.
     Головки крепил без прокладок.

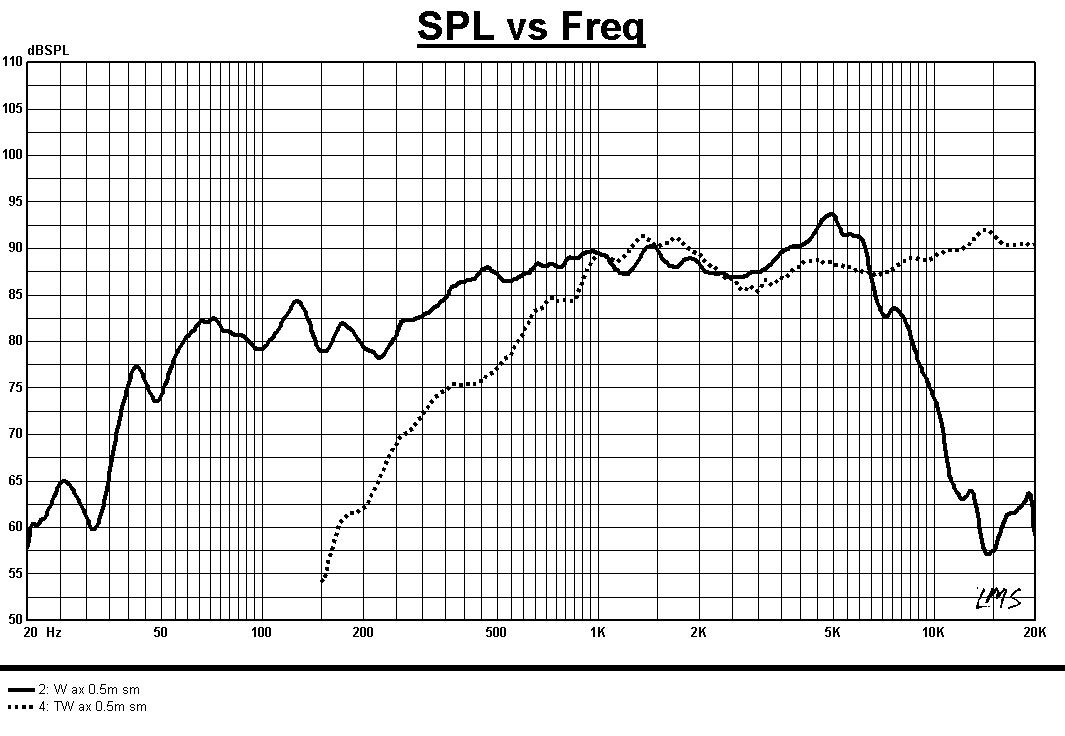

     Это АЧХ головок в корпусе, измеренные с расстояния 0.5м на осях головок.



     Видно, что пищалка довольно ровная. Раньше я измерил такую же до 40кГц - доигрывает!

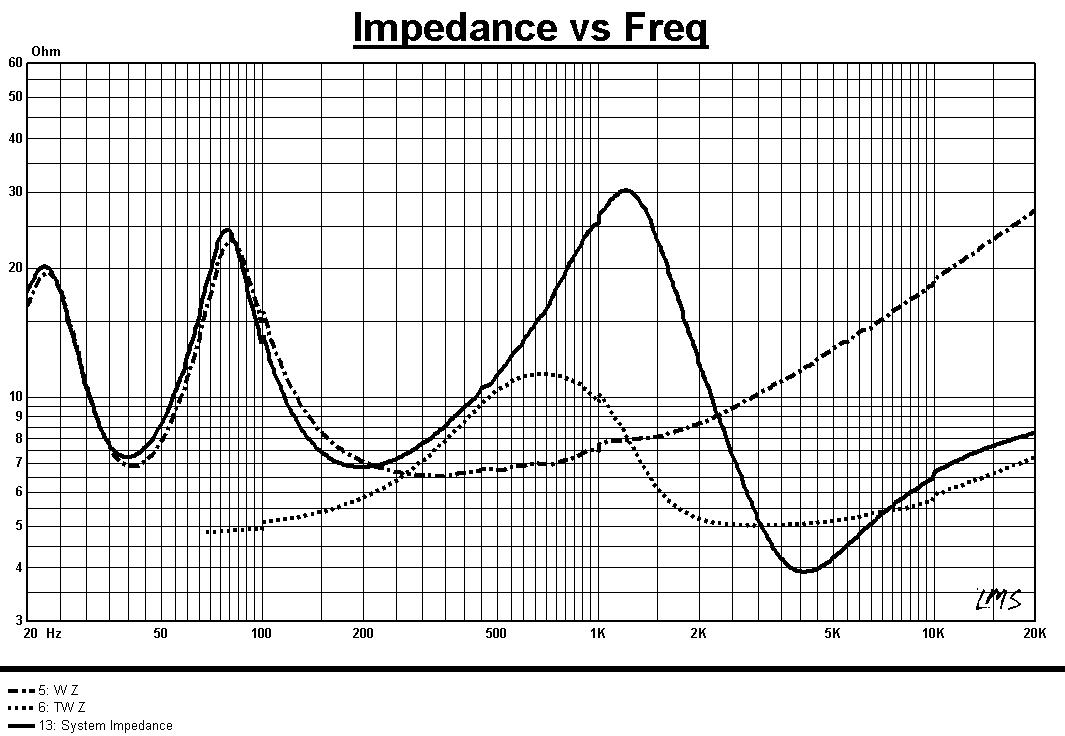

     Это импеданс головок и системы с фильтром.



     Видно, что резонанс пищалки около 650Гц, настройка ФИ около 40Гц, что низковато, но надо учесть, что измерения проводились в корпусе без герлена - а это минус 0.3 литра, а провода от фильта к динамикам шли через трубу. Так что у готовой собранной системы резонанс должен быть в районе 45Гц.

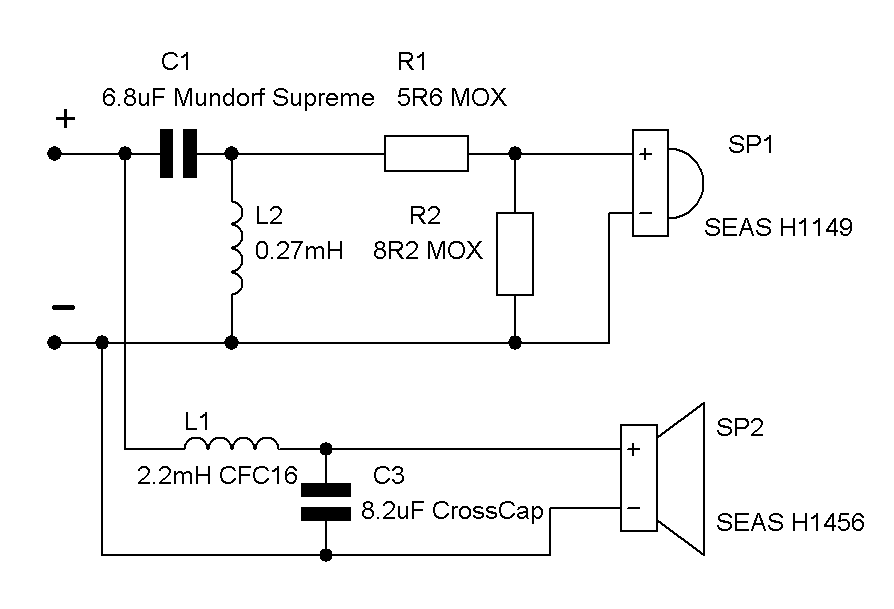

     А вот схема кросовера:



     Я сделал две схемы кроссовера - примерно такую, как в "Оптиме" и с режектором,которая должна была обеспечить более ровную АЧХ.
     Но как оказалось - простая заиграла сразу и была достаточно ровной. Так что, я не стал делать ничего дополнительно.
     В кросовере использовались Ленточная катушка Мундорф CFC16 2.2мГн и проволочная 0.27мГн.
     Конденсаторы - полипропиленовые Jantzen Cross Cap в цепи мидбаса, и Мундорф Суприм на твитере.
     Резисторы - MOX (металлооксидные) - 10Вт.
     Применение ленточной катушки на мидбасе и доргого конденсатора на пищалке вполне оправдано, так как оба динамика могут обеспечить высокое разешение.
     Несмотря на то, что электрически фильтр второго порядка, это акустически, примерно, Линквитц-Райли 4 порядка.

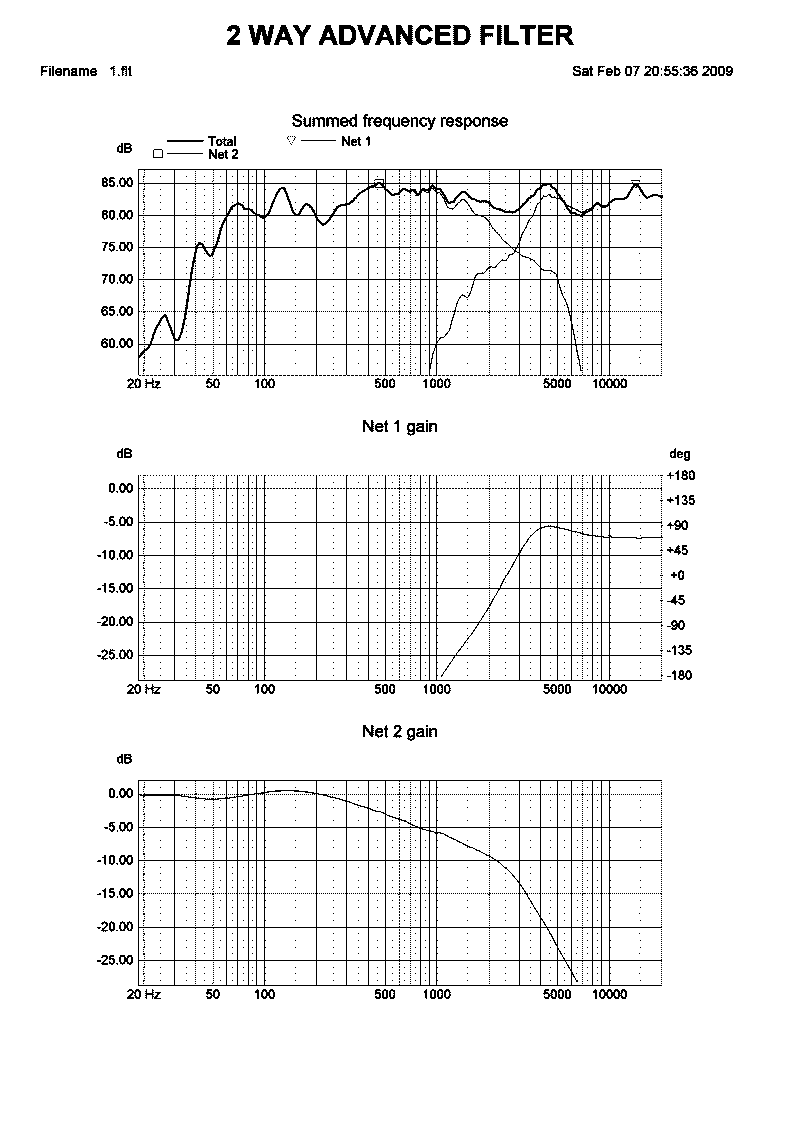

     Это смоделированные АЧХ динамиков с фильтром и суммарная. Видно, что частота раздела примерно 2.7кГц.
     Нижние графики - передаточные характеристики фильтров.



     Реальная АЧХ оказалась даже ровнее, чем предсказал симулятор.

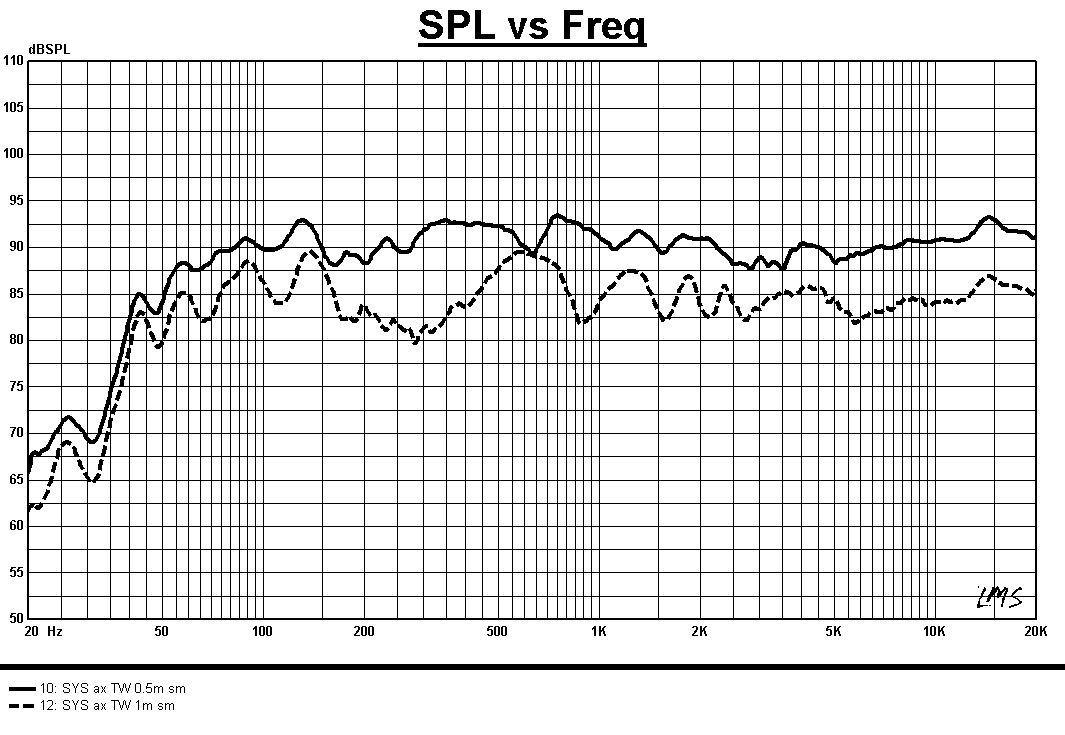

     На картинке АЧХ системы с расстояния 0.5 (верхний график) и 1м (нижний график) на оси твитера.



     Провал на 300Гц - это интерференция отражение от пола и прямого сигнала до микрофона.

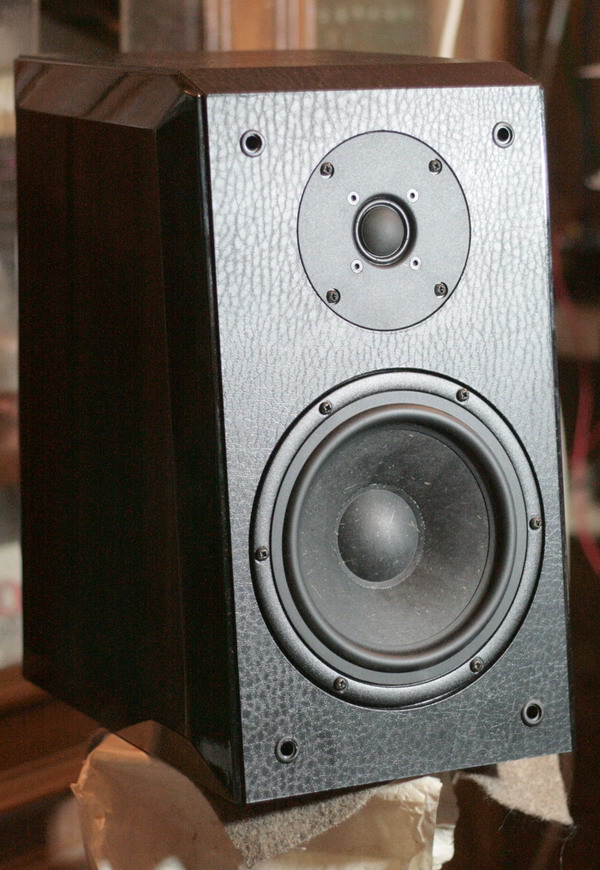

     Ну и, наконец, как это выглядит:



     АС

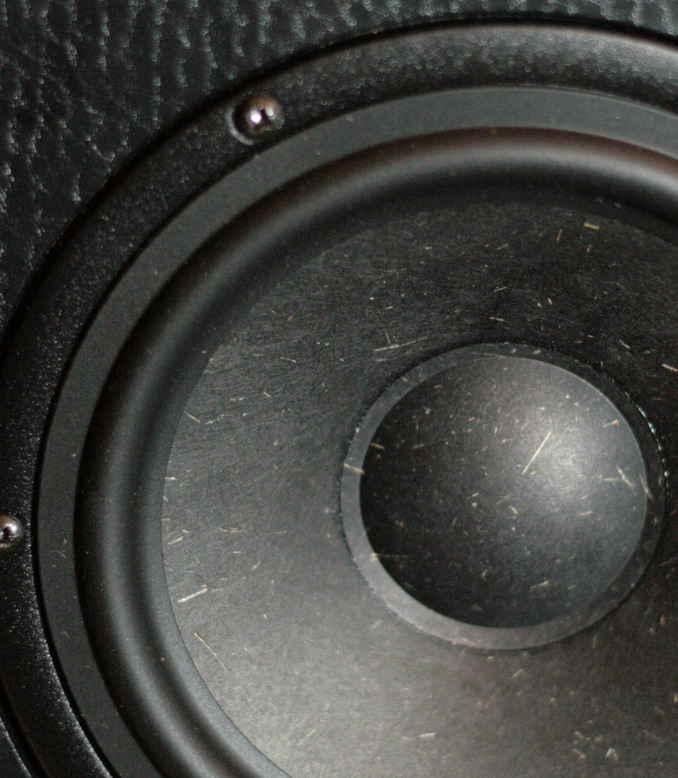

     И диффузор мидбаса вблизи:



     Как я уже сказал, первый же вариант фильтра, который повторяет вторую версию фильтра Оптимы, заиграл сразу.
     Играет легко и нераздражающе. Разрешение на середине у нового мидбаса - H1456 - немного выше, чем у H1215.
     Повторение этой конструкции в том виде, как я ее делал (детали фильров крепил термоклеем к кусочку МДФ, паял за выводы деталей, сами фильты клеил к дну корпуса тем же термоклеем) - занимает меньше двух дней, так что за выходные вполне можно получить хорошую АС.
