Двухполосный минимониор на SEAS H1216 и Morel MDT30S

     Я очень люблю твитер Morel MDT30S

     Эта высокочастотная головка нравится не только мне. И я давно хотел сделать версию Минимонитора
с этой головкой.
     Кроме того, в старой конструкции был сложноватый фильтр, а ее АЧХ и тональный баланс нуждались в небольших изменениях.

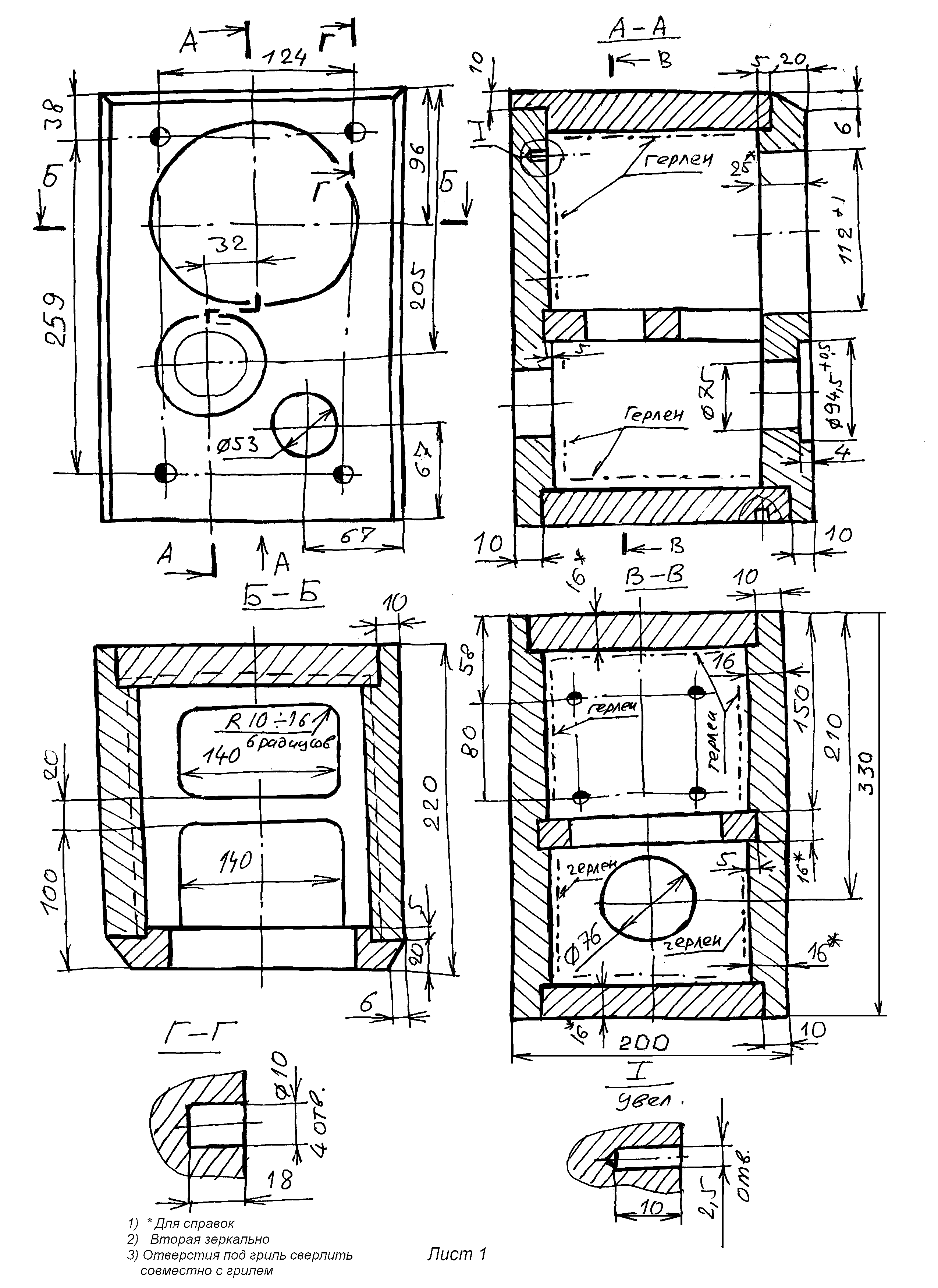

     Я немного переработал корпус, но в общем дизайн остался прежним:

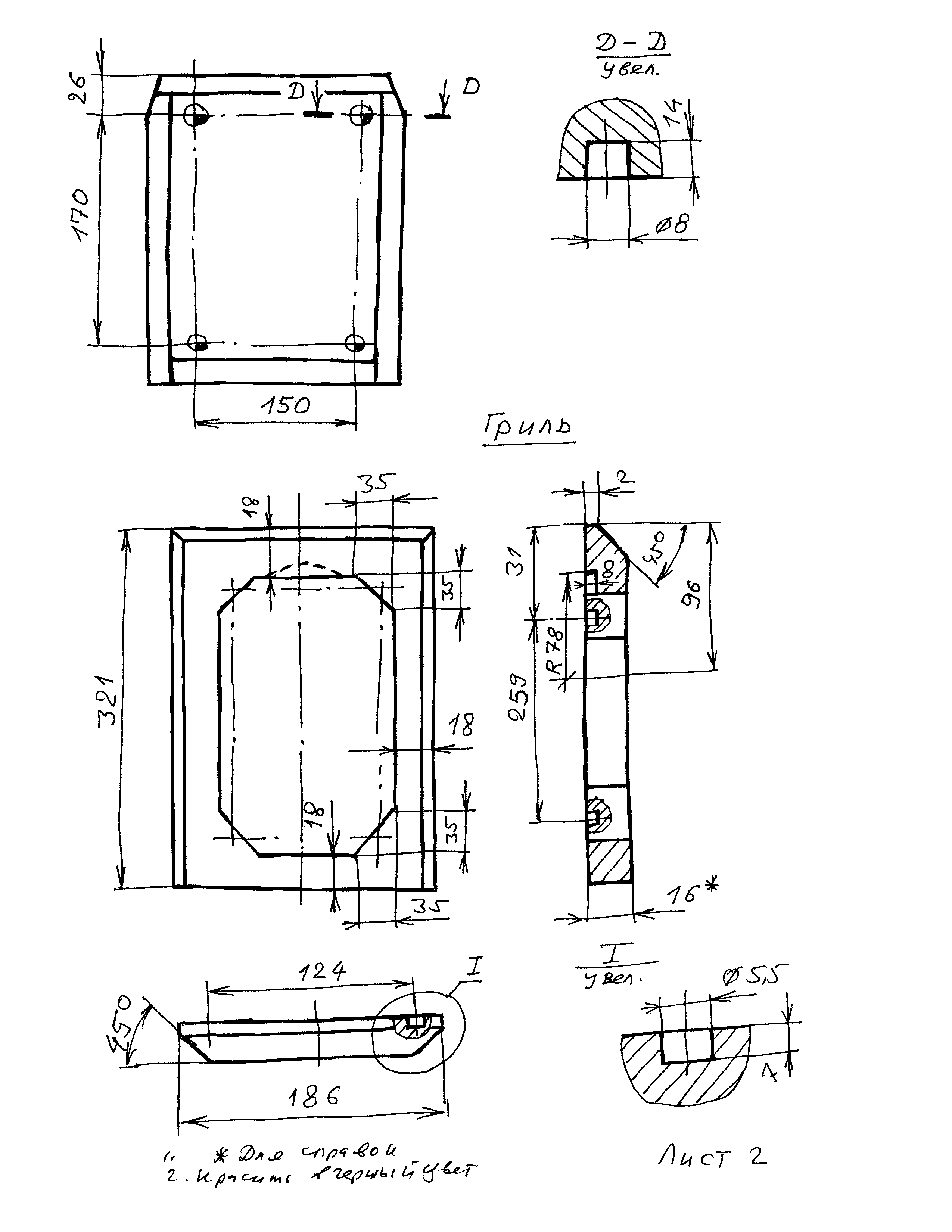

     А это гриль:



     Объем корпуса можно немного увеличить, но я не стал сильно менять габариты. Все равно низкого баса от таких динамиков требовать нельзя. зато его качество - хорошее, разботчивость и передача динамических переходов очень высоки.

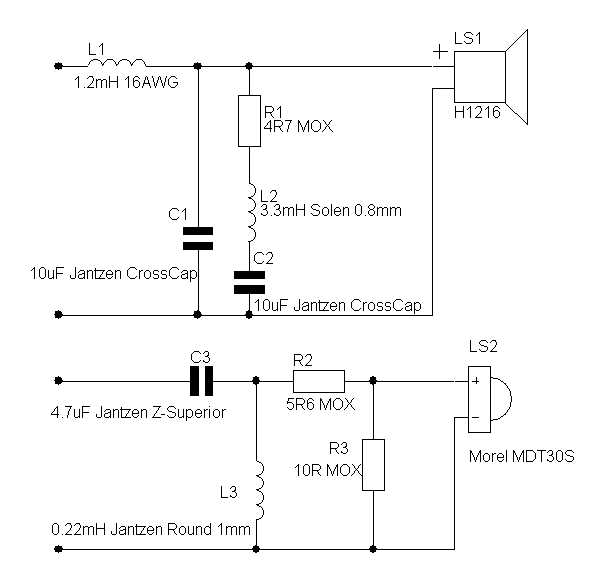

     Это схема нового фильтра (давно ожидаемая толпами энтузиастов моего творчества :-) ):

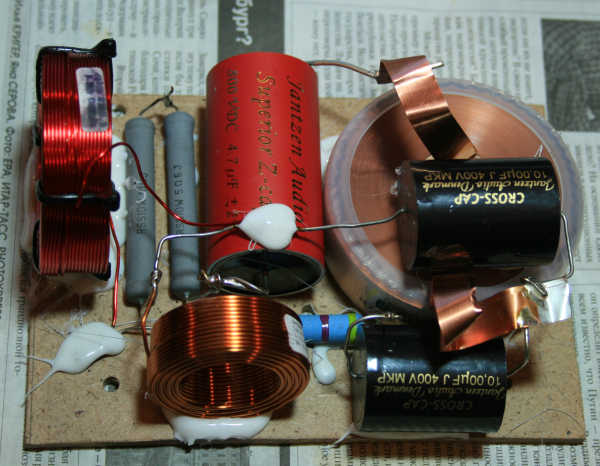

     Так он выглядит:



     Как видно из картинки и схемы - кросовер сделан по максимуму, даже немного с избытком для этих динамиков: детали дорогие.
     Это не значит, что нельзя использовать детали попроще. Первое, от чего можно отказаться - это ленточная катушка L1.
     Катушка L3 может быть намотана и более тонким проводом, просто у меня такая была.
     Катушка L2 тоже может быть намотана и более тонким проводом, просто я взял готовую.
     Важно учитывать, что сопротивление R1 зависит от того, какое активное сопротивление у L2. Т.е. сумма этих сопротивлений должна оставаться примерно постоянной. У той катушки Solen, намотанной проводом диаметром 0.8 активное сопротивление равно (по паспорту) 1.43 Ом, а сумма этого сопротивления и R1 равна 6.13 Ом.

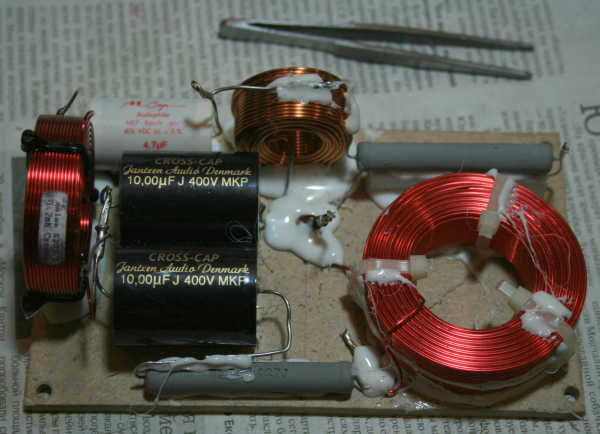

     Так выглядит более дешевый вариант кросовера:

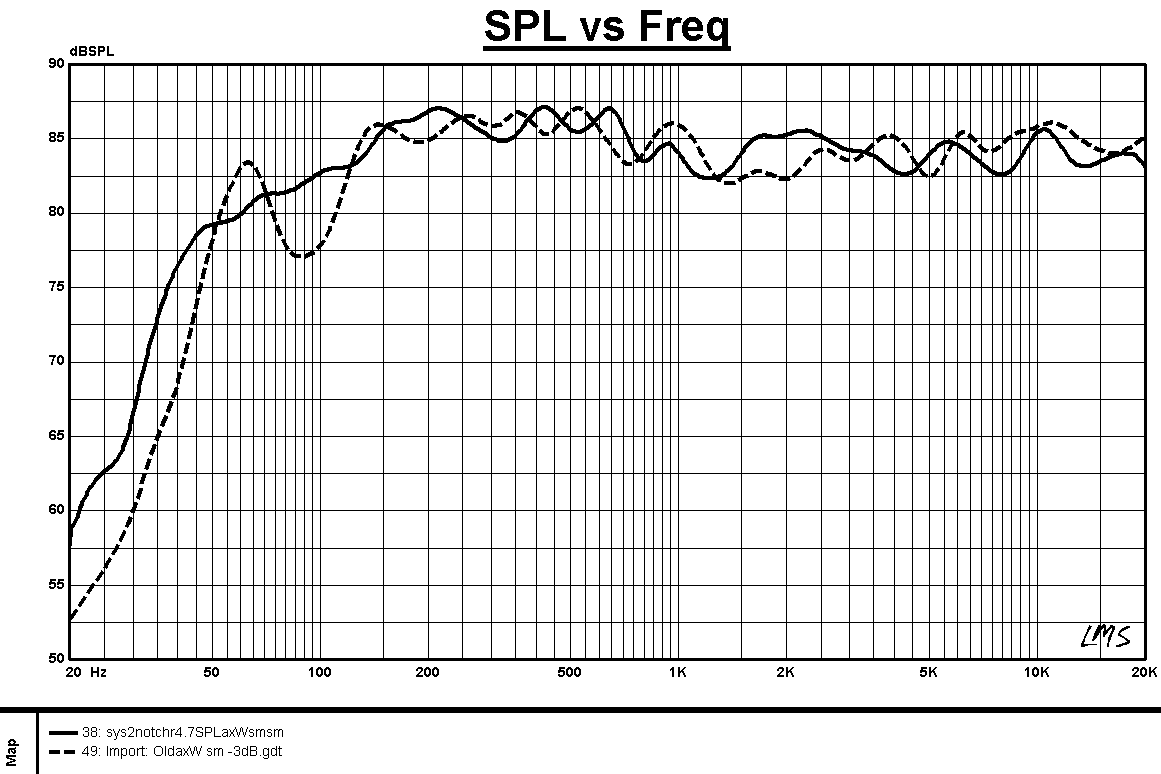

     Это АЧХ готовой АС:



     Для сравнения с АЧХ новой АС (сплошная линия) приведена АЧХ старого минимонитора с Вифой XT25TG3004 (прерывистая линия). Они не сильно отличаются.
     Надо отметить, что на нижних частотах графики отличаются, так как померены в разных помещениях. Кроме того, у новой АС при измерениях не был настроен окончательно порт.

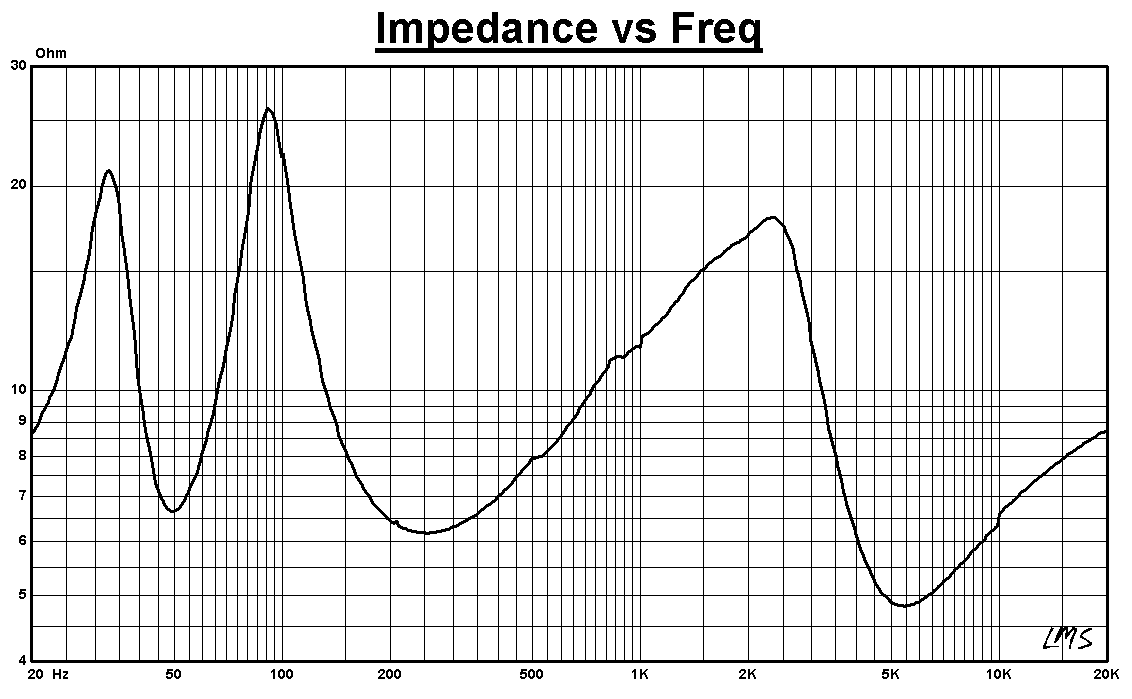

     Это импеданс:



     Здесь тоже надо учитывать, что порт ФИ не был окончательно настроен.
     Как видно, импеданс нигде не опускается ниже 4.8 Ом, поэтому АС представляет собой легкую нагрузку для усилителя.
     Длина ФИ 178мм. Внутренний диаметр 46мм. Труба представляет собой стандартный порт PT2L из "Аудтомании", надставлнный канализационной пластиковой трубой 50мм.
     В принципе, трубу надо бы укоротить, чтобы была настройка герц на 55. Сейчас она равна 50 Гц.
     В 2014 году я обнаружил, что в качестве ФИ подходит Intertecnik BR50SW, который не нужно ни резать, ни надставлять. Под него только нужно сделать отверстие немного отлдичающееся от изображенного на эскизе корпуса.

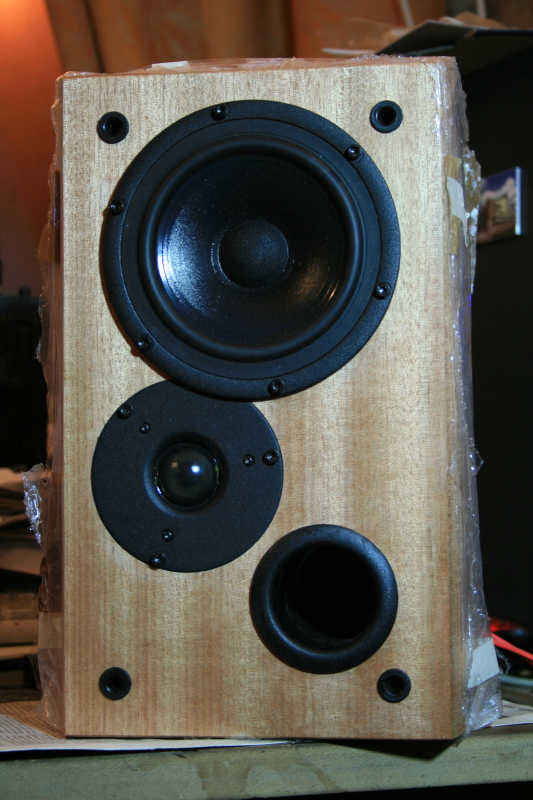

     Так выглядит готовое изделие:

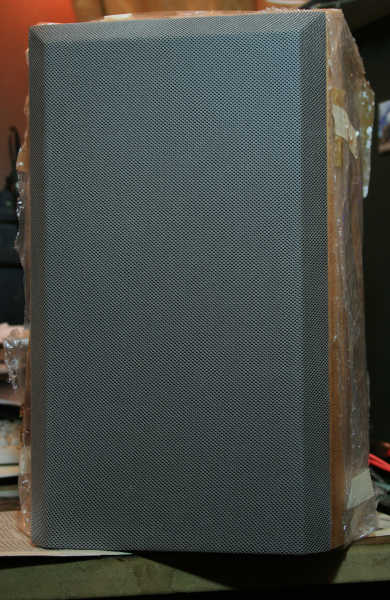

     Оно же с грилем:

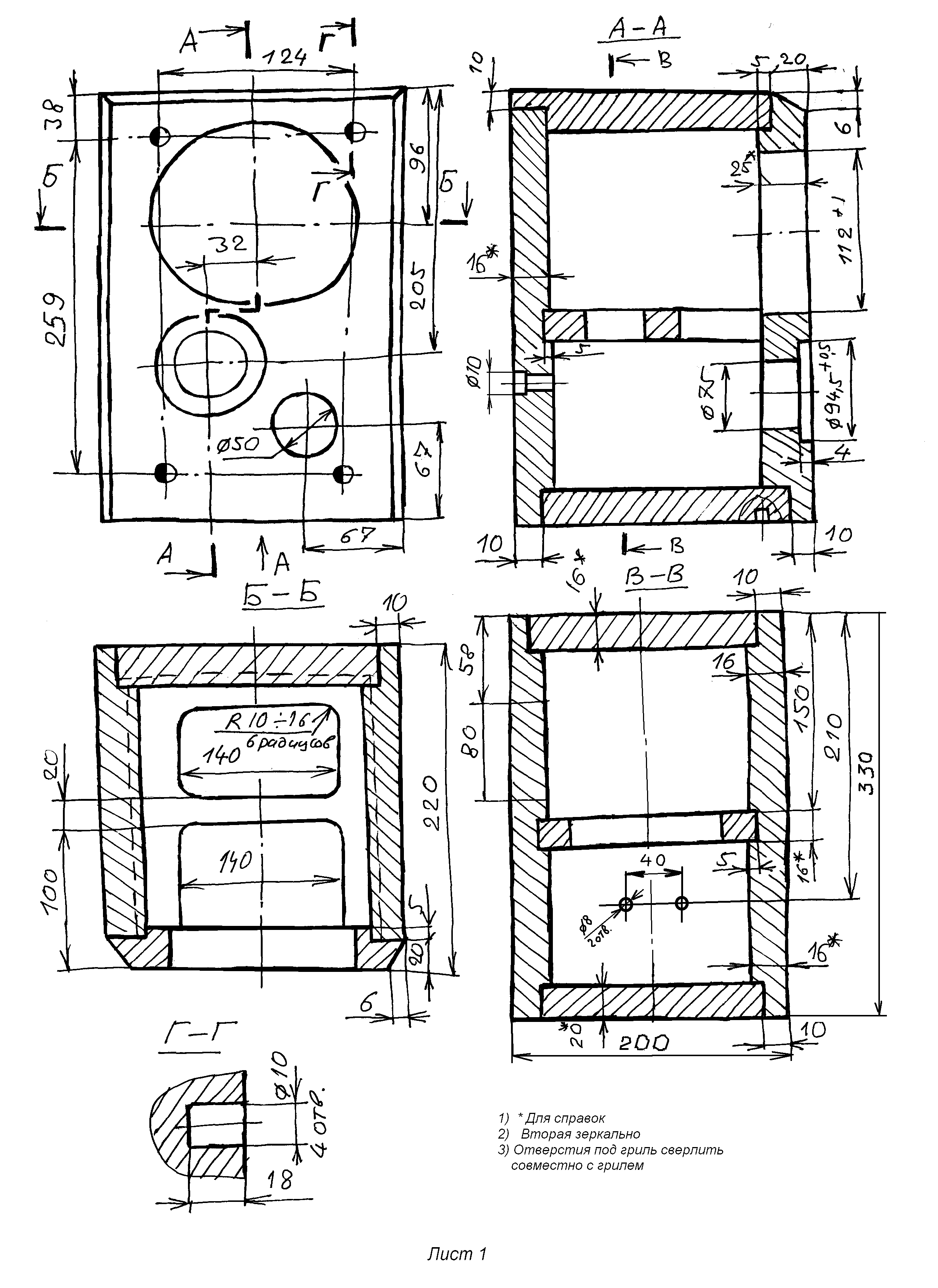

     Новый корпус под установку пары одиночных терминалов диаметром 8мм вместо пластмассовой чашки диаметром 76мм (на задней стенке):
