Активный сабвуфер с самодельным усилителем на 12" динамике Peerless SLS 830669
Это сабвуфер для моего сына, работает с четырьмя минимонитрами.
Мой сын использует 4 моих минимонитора в системе домашнего кинотеатра.
Поэтому, ему понадобился сабвуфер.
Есть недорогая "двенашка" Пирлес 830669, которая имеет приличный линейный ход 8мм.
Ей требуется не менее 70 литров, а лучше 100-110, имея при этом 40 герц по минус 3дБ.
Естественно, что в комнате такой саб не поставишь.
Поэтому, я решил сделать
корректор Линквитца .
Выше была ссылка на первоисточник, еще есть экселевская програмка, позволяющая легко
посчитать параметры схемы: http://www.pvconsultants.com/audio/eq/linktran.htm
Параметры динамика: Fs=28Hz, Mms=75,4g, Vas=172,4l, Qts=0,47, Bl=12,2N/A,
Sd=540sq.sm. Линейный ход - 8мм на сторону и индуктивность катушки:
Le=3,1mH. Чувствительность - 91,2dB, скорее всего, при 2,83V.
Я запихнул его в 60 литров, потребовав от корректора 30 герц среза.
При применении инфразвукового фильтра первого порядка 20Гц, срез по уровню
-3dB становится 35Гц. Этого вполнее достаточно для квартиры, кроме того, обеспечивается нормальная
чувствительность, и не перегружаются ни усилитель, ни динамик. Инфразвуковой фильтр образован емкостью
С14 и R47 56k, впараллель с резистором 47k, стоящим на входе ум. Если хочется, чтобы саб играл чуть
пониже, то R47 можно выкинуть.

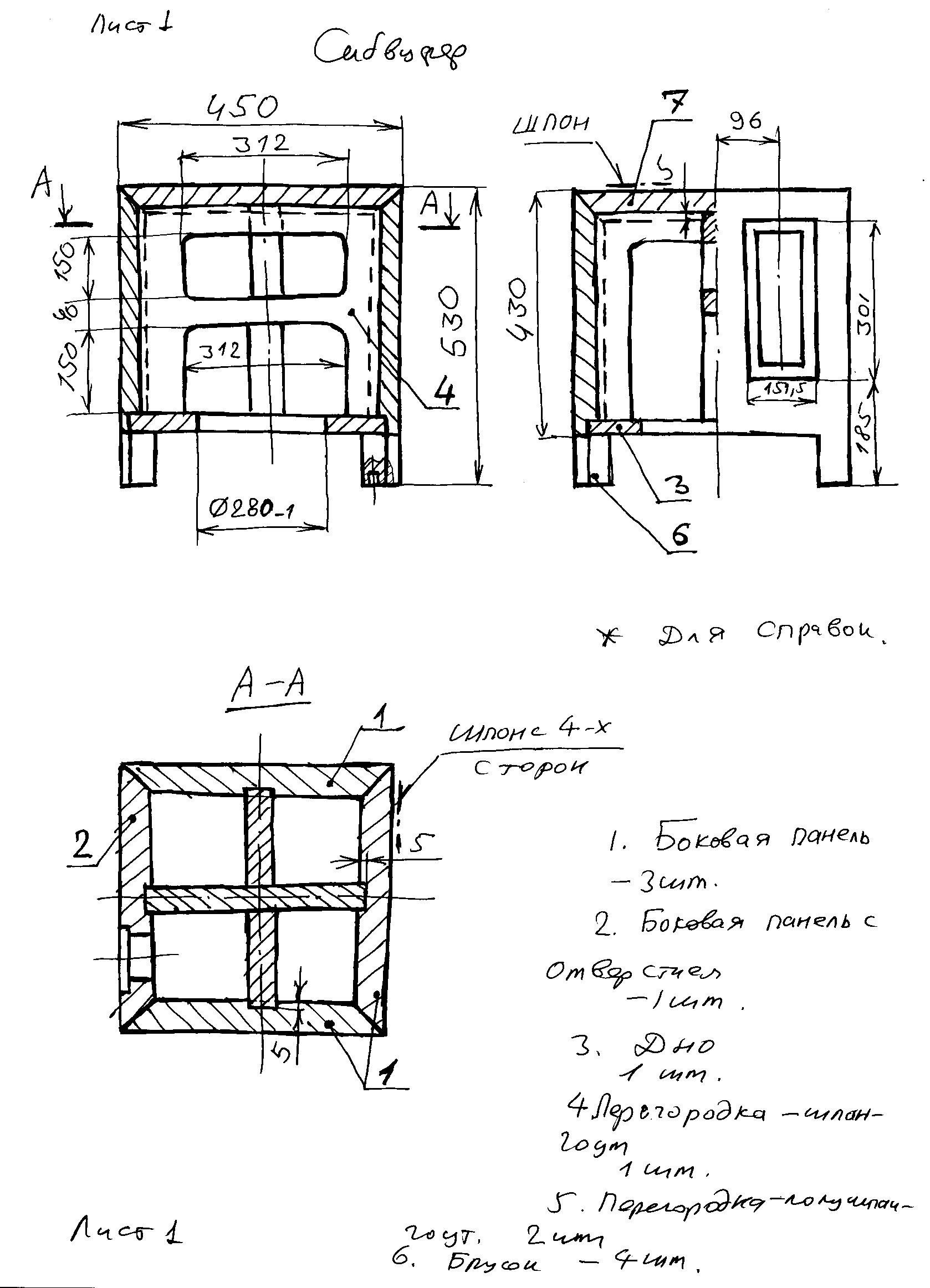

Вот мой эскиз корпуса:

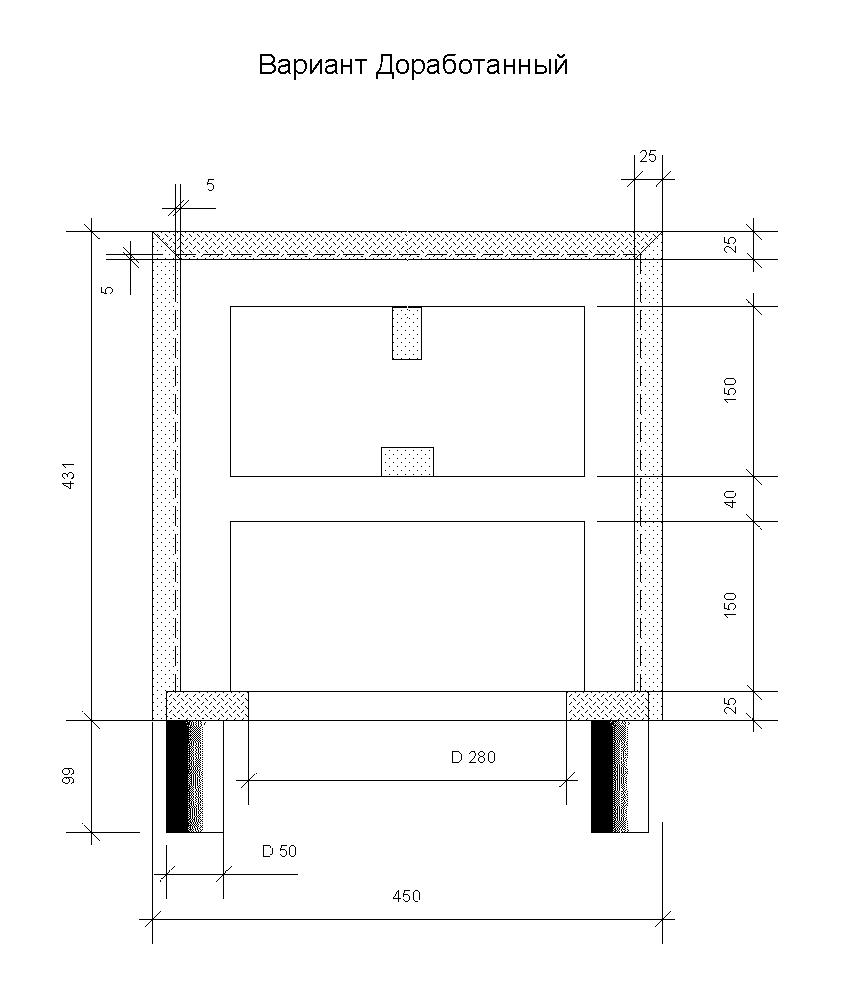

Вот переработанный эскиз корпуса с металлическими ножками:
Так выглядит сединение пластин МДФ:

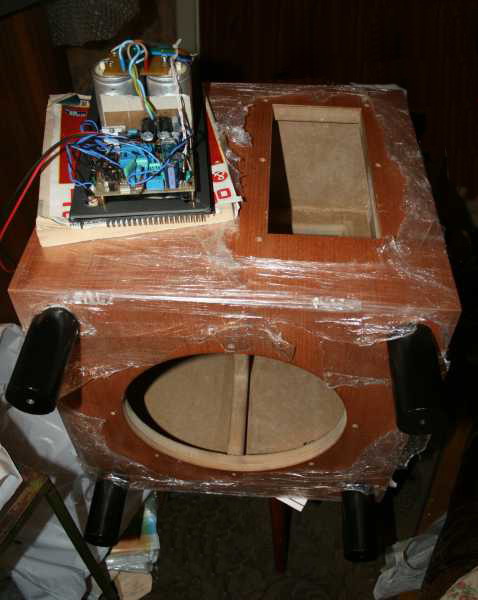

Это готовый корпус с лежащим сверху "самопальным" усилителем:

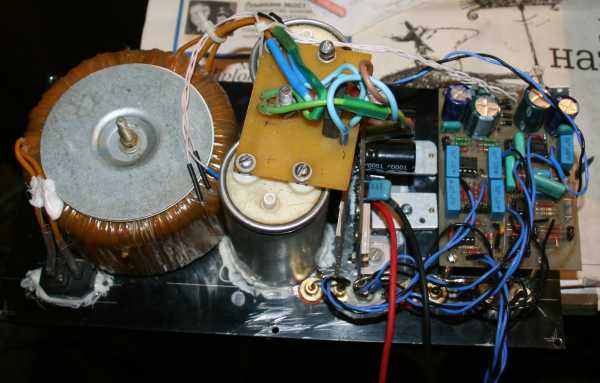

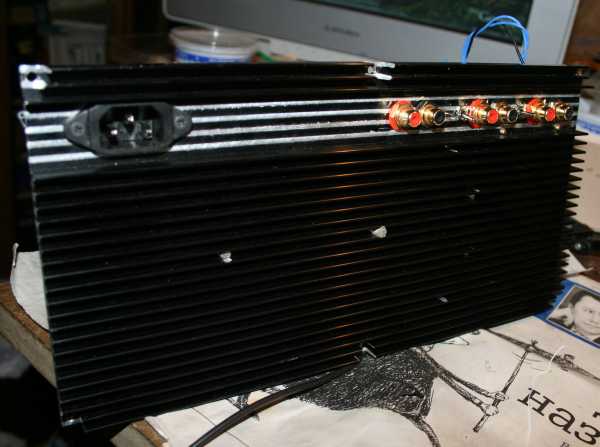

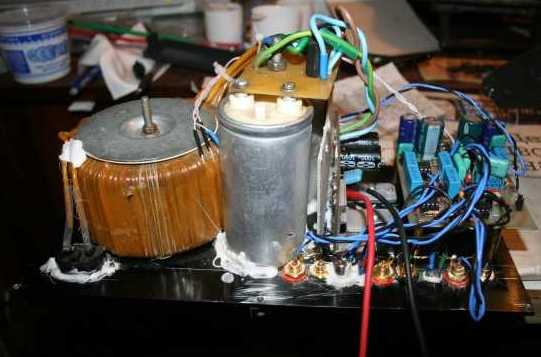

Это сам усилитель:

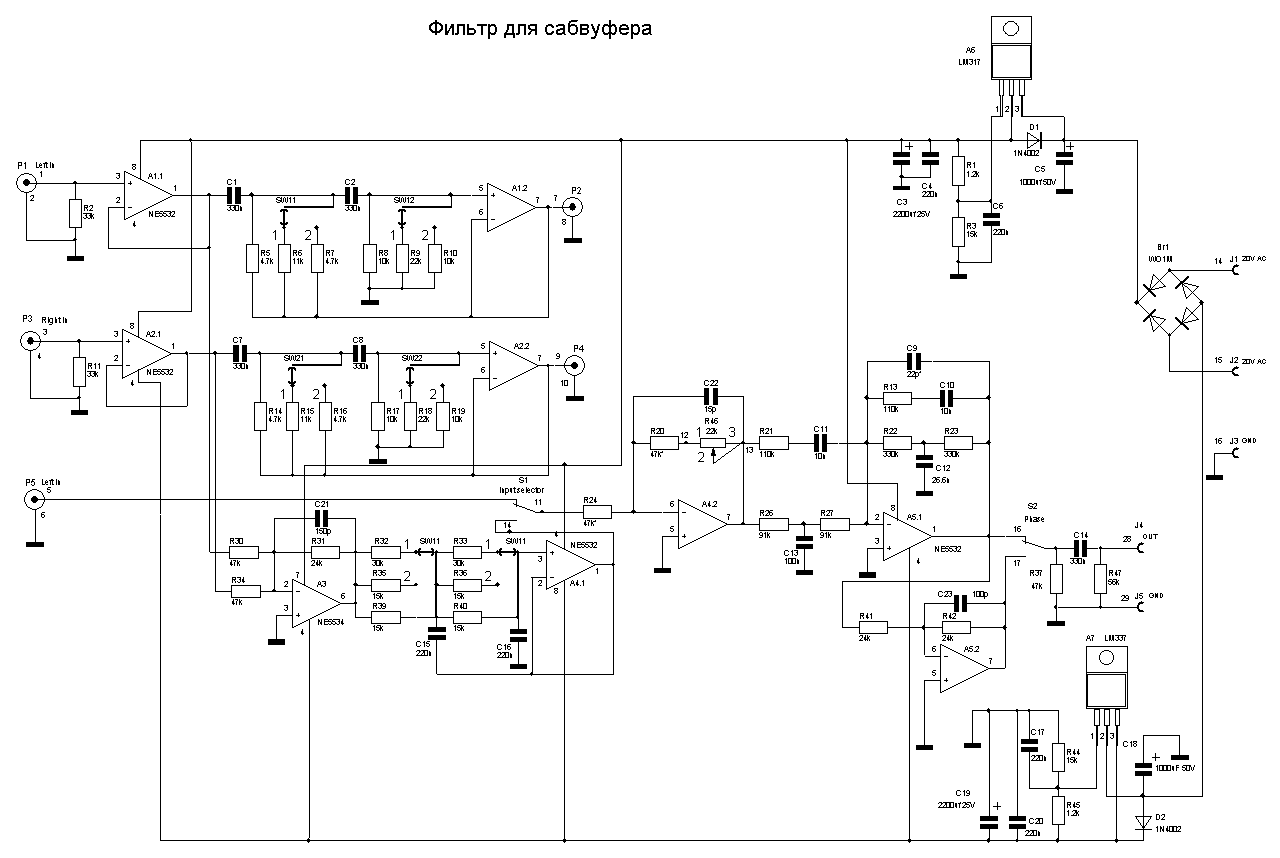

Это схема блока фильтров:
Сабвуфер имеет стеревход P1, P3 и стереовыход P2, P4 на усилитель для сателлитов.
Этот выход фильтрованный, т.е. сателлиты обрезаны снизу фильтром второго порядка.
Микросхема А1 - входной буфер.
Фильтр для сателлитов собран на А2. А3 - складывает сигналы правого и левого каналов.
Второй вход P5 нефильтрованный моно, для сигнала с ресивера.
Переключение частот среза осуществляется перемычками. Я не стал делать плавную
регулировку частоты среза.
Далее сигнал идет на переключатель входов S1.
На А4.1 собран фильтр НЧ второго порядка, на А4.2 - регулятор уровня. Диапазон регулировки
оказался маловат.
На А5.1 собран корректор Линквитца, а на А5.2 - ивертирующий усилитель для переключения фазы.
Я не стал делать плавную регулировку фазы, достаточно дискретного преключения на 180 градусов.
Я использовал распространенные и дешевые NE5534 - 5532. Удачно разведенная плата
и скомпонованный блок обеспечили полное отсутствие фона, чем грешат все промышленные усилители.
Усилитель мощности собран на двух TDA7293 впараллель - по схеме master-slave. В блоке питания стоият ставрые
советские банки К50-37 по 15000 мкФ, плюс на плате усилителя по 2000 мкф в плече.
Напряжение питания на холостом ходу получилось плюс-минус 39 вольт. Этого вполне хватает для
обычной квартиры.

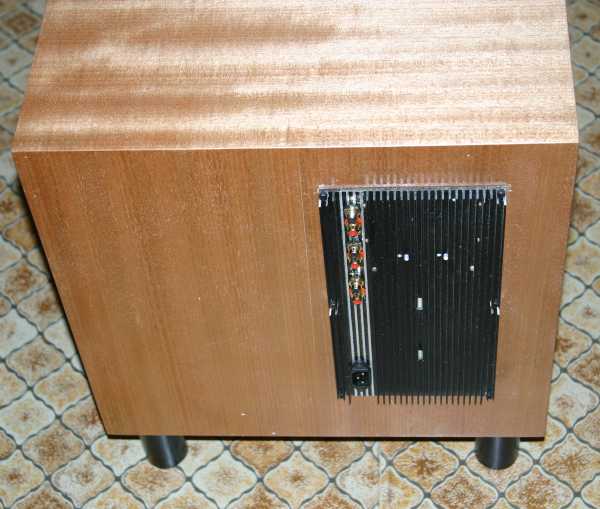

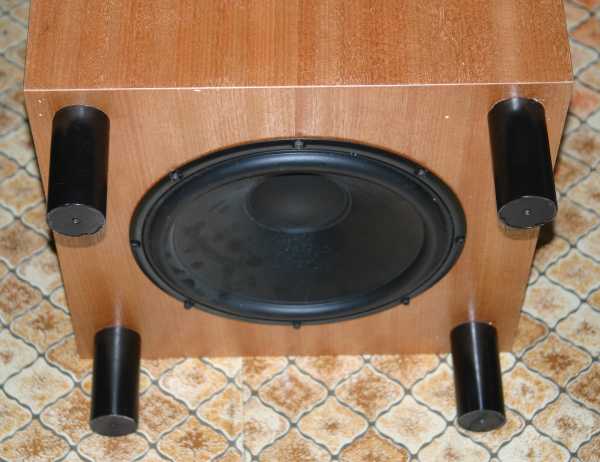

Так выглядит готовое изделие:
Сабвуфер оказался "музыкальным".
Жалко было отдавать игрушку сыну.
Недавно были изготовлены промыышленные платы фильтра с с корректором Линквица для этой конструкции. Надеюсь, скоро будут и платы
усилителя мощности на двух TDA7293.

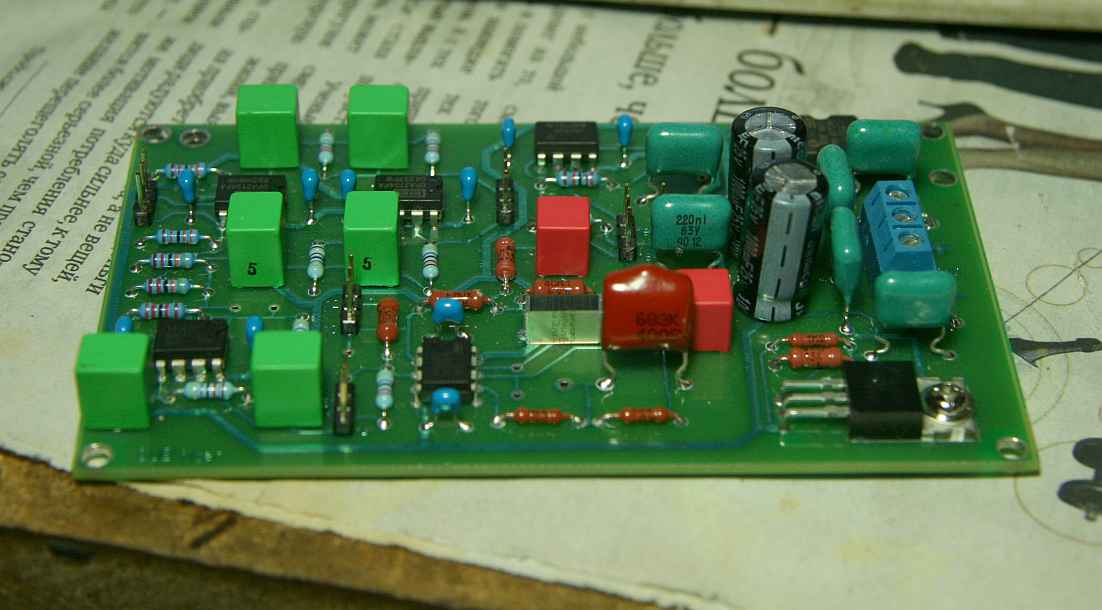

Вот как выглядят платы фильтра:
