Трехполосный грокоговоритель С. Д. Батя на динамиках Одекс HM210Z12, Вифа D75MX-41-08 и Морель MDT33
Проект трехполосного грокоговорителя на басовике SEAS H1288

Это абсоютно не моя конструкция. Данный громкоговоритель был спроектирован и сделан целиком патриархом росхайэнда Сергеем Батем. Я с его позволения помещаю его на своей странице. Описание помещено в этом разделе, который называется "Мой опыт" просто для того, чтобы все конструкции, которые можно повторять без особой опаски, были в одним месте.

     Это большой трехполосный громкоговоритель, сделанный С.Д. Батем своими руками.
     Головка Vifa D75MX-41-08 нравится не только мне :-)
     Далнейшее описание сделано самим автором. Я только добавил названия рисунков.

Динамические головки

     Выбор НЧ головки диаметром 200 мм для совместной работы с купольным среднечастотником VIFA D75 представляет определенную трудность
     Для D75 нижняя частота раздела не может быть выбрана ниже 600 Гц, поэтому желательно использовать НЧ головку, способную обеспечить качественное воспроизведение частот до 800 Гц. Диффузоры большинства известных мне НЧ головок диаметром 200 мм имеют достаточно явно выраженные резонансные явления, проявляющиеся на частотах ниже 800 Гц.
     Например, SEAS H1288 при совместной работе с D75 дает удовлетворительный результат, но взыскательные слушатели на вокальных партиях замечают характерную окраску звучания, связанную с резонансом диффузора на частоте 600 Гц. Более приемлемыми характеристиками для воспрогизведения вокала обладает головка AUDAX HM210Z12, диффузор которой не имеет явно выраженных резонансных явлений до 1000 Гц, но, к сожалению, эта головка встречается довольно редко и приобрести ее достаточно трудно. Заметим, что SEAS H1288 имеет перед AUDAX HM210Z12 преимущество в части воспроизведения низких частот за счет большей величины смещаемого объема. В рассматриваемом громкоговорителе используется HM210Z12. Выбор ВЧ головки для совместной работы с D 75 не обусловлен специфическими требованиями, и MOREL MDT 33 представляется вполне приемлемым вариантом для громкоговорителя такого класса.

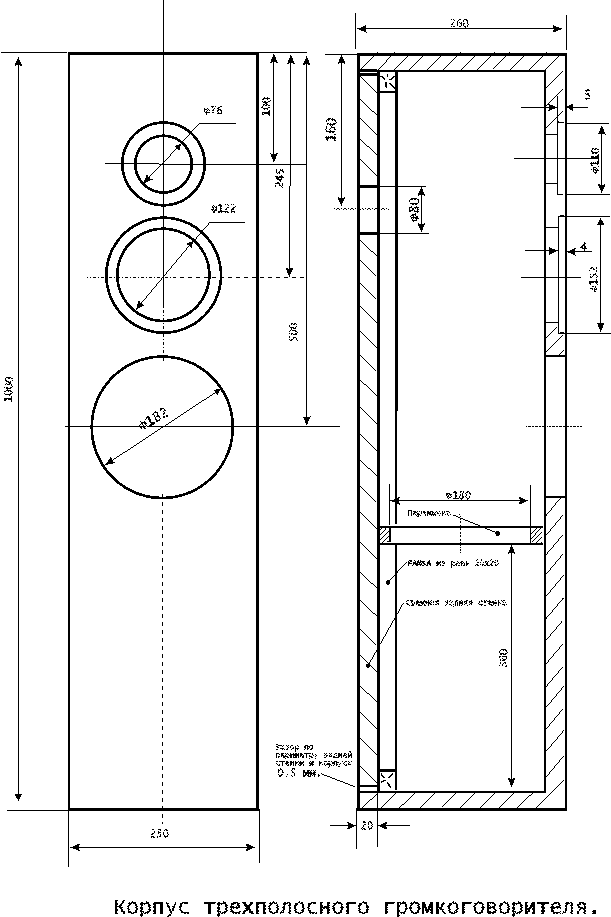

Конструкция корпуса

     Предварительные расчеты показали, что для акустического оформления HM210Z12 требуется объем 40 литров с фазоинвертором, настроенным на частоту 44 Гц. Труба с внутренним диаметром 75 мм длиной 30 мм обеспечила заданную частоту настройки. Отверстие для трубы расположено на задней стенке в верхней части корпуса
     В корпусе высотой 1м возникает необходимость подавления стоячей волны между верхней и нижней стенкой на частоте примерно 150 Гц. Для этой цели отверстие в перемычке, расположенной ниже НЧ головки, затянуто синтепоном, объем корпуса под перемычкой заполнен ватином. Внутренняя поверхность корпуса выше перемычки оклеена тонким ватином. Принятые меры оказались достаточнными для эффективного подавления стоячей волны при этом мало повлияли на эффекивность работы фазоинвертора.
     В качестве акустического оформления среднечастотной головки используется полусферическая камера VISATON AK 10.13, оклеенная снаружи герленом и заполненная синтепоном. Камера и СЧ головка установлены на противоположных сторонах передней панели. Такое решение уменьшает передачу вибрации головки на камеру, что существенно для качественного воспроизведения средних частот, но приводит к необходимости делать заднюю стенку съемной. Задняя стенка крепится десятью саморезами к рамкам, вклеенным в корпус. Герметизация задней стенки обеспечивается уплотнением из пенополиэтилена. Усложнения конструкции корпуса, связанного со съемной задней стенкой, можно избежать, если закрепить и загерметизировать камеру с проводами на передней панели до сборки корпуса.

Кроссовер

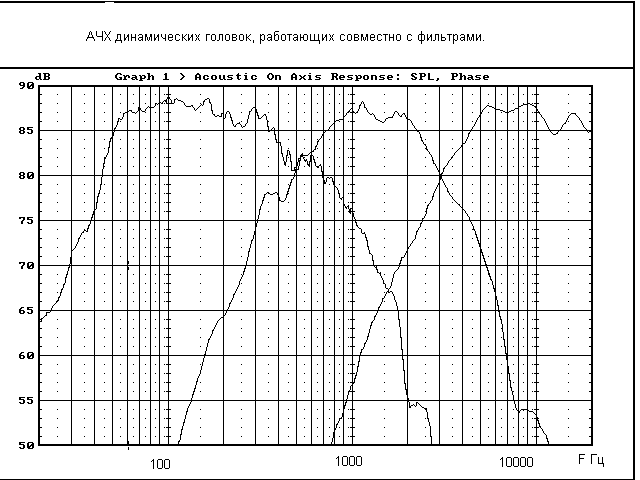

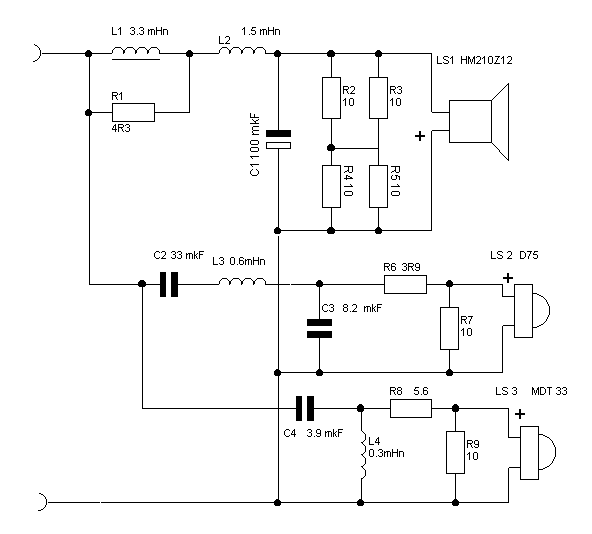

В громкоговорителе выбраны частоты раздела 600 и 3500 Гц. В области совместного излучения НЧ и СЧ головок суммируются спады АЧХ по ЗД Баттерворта второго порядка, требующие противофазного включения динамических головок. Корректирующая цепочка R1L1 служит для компенсации подъема АЧХ, связанного с переходом режима излучения НЧ головки от пространства к полупространству. Резисторы, подключенные параллельно НЧ головке, уменьшают нежелательное взаимодействие НЧ головки с фильтром. ( Подробно этот вопрос рассмотрен в работе «Любительские громкоговорители 3»). Емкость С2 обеспечивает защиту СЧ головки от перегрузки низкими частотами и формирует заданный спад АЧХ СЧ головки в нижней области совместного излучения.

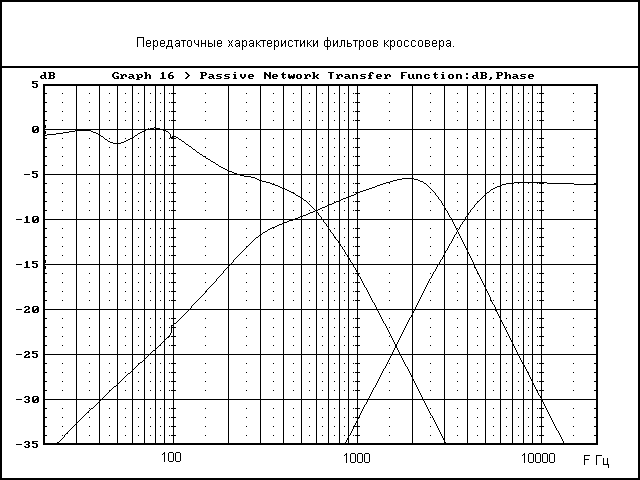

В области совместного излучения СЧ и ВЧ головок используются спады АЧХ по ЗД Линквица-Рилея четвертого порядка, полученные с помощью электрических фильтров второго порядка. В кроссовере используются рядовые элементы MUNDORF, VISATON и SOLEN. Исследования на предмет улучшения окраски и ясности звучания за счет использования специальных проводов разводки и дорогих аудиофильских элементов кроссовера не проводились, поскольку бюджет проекта вышел за пределы 1500 у.е.

Заключение

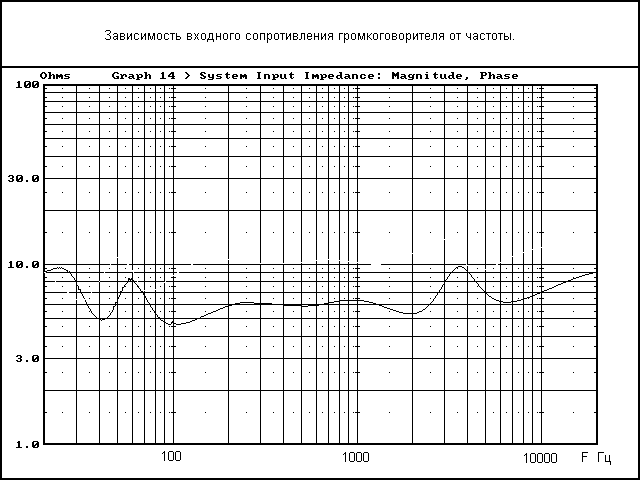

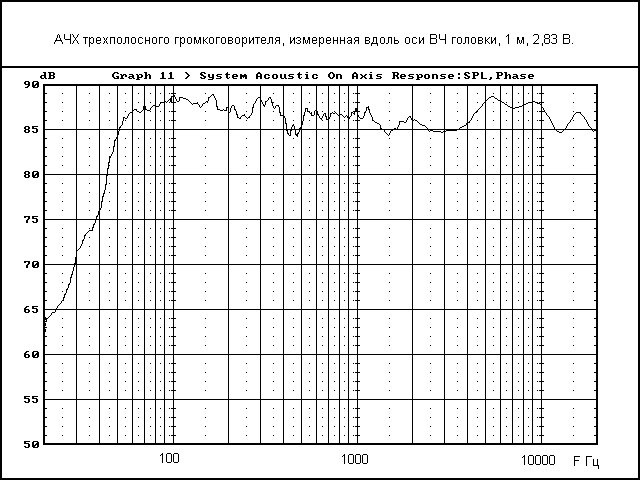

Опыт работы по этому проекту показывает возможность получения достаточно качественного воспроизведения фонограмм вокальных партий за счет применения купольного среднечастотника VIFA D75. Учитывая, что громкоговоритель с использованием HM210Z12 повторить затруднительно из-за отсутствия этих головок в продаже, с некоторым снижением требований к воспоизведению средних частот можно использовать Н1288. Рассмотрение альтернативных решений при выполнении проекта показало возможность построения аналогичного громкоговорителя несколько меньших размеров с использованием двух головок Н1215 в НЧ звене.

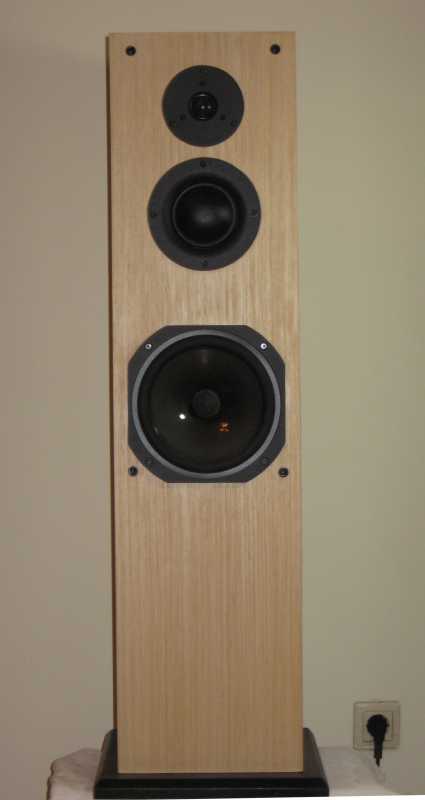

Так выглядит собранный громкоговоритель:
