Двухполосный грокоговоритель С. Д. Батя на динамиках Морель MW144 и MDT30

     Это абсоютно не моя конструкция. Данный громкоговоритель был спроектирован и сделан целиком патриархом росхайэнда Сергеем Батем. Я с его позволения помещаю его на своей странице. Описание помещено в этом разделе, который называется "Мой опыт" просто для того, чтобы все конструкции, которые можно повторять без особой опаски, были в одним месте.


     Здесь уже описан небольшой громкоговоритель на головках Морель.
     Он был сделан в закрытом корпусе и на недорогой пищалке MDT22. Использовался он как компьютерная Акустика.
     Данная вещь имееет более полноценный бас и рафинированный звук, оставаясь при этом относительно недорогим и простым изделием.
     Дальнейшее описание сделано С.Д. Батем.
     При разработке монитора ставилась задача создать малогабаритный громкоговоритель многоцелевого назначения, пригодный для использования в системе звуковоспроизведения домашнего кинотеатра и в стереофонической системе.
     Акустическое оформление НЧ-СЧ головки MW144 имеет полезный объем 9 литров. Труба фазоинвертора длиной 140мм с диаметром 50 мм обеспечивает частоту настройки 55 Гц.
     Корпус громкоговорителя изготовлен из MDF толщиной 18мм и оклеен шпоном тика.
     В указанном акустическом оформлении головка MW144 c полной добротностью 0.41 и резонансной частотой 54 Гц позволяет воспроизводить низкие частоты с завалом 3 дБ на частоте 60 Гц. Жесткий диффузор НЧ-СЧ головки из полимерного композита, возбуждаемый звуковой катушкой диаметром 75 мм, обеспечивает высокую перегрузочную способность громкоговорителя. Относительно низкая индуктивность звуковой катушки (0.38 мГн) позволяет воспоизводить сигналы повышенного уровня с малыми искажениями на средних частотах.
     ВЧ головка MDT30 отличается высокой перегрузочной способностью и хорошей передачей динамических контрастов.
     В совокупности комплект головок громкоговорителя позволяет получить динамичное и достаточно нейтральное воспроизведение музыкальных программ.
     Фильтры кроссовера громкоговорителя оптимизированы по критерию получения спадов АЧХ Линквица-Рейли четвертого порядка. В фильтрах кроссовера используются конденсаторы с полипропиленовым диэлектриком фирмы Mundorf.

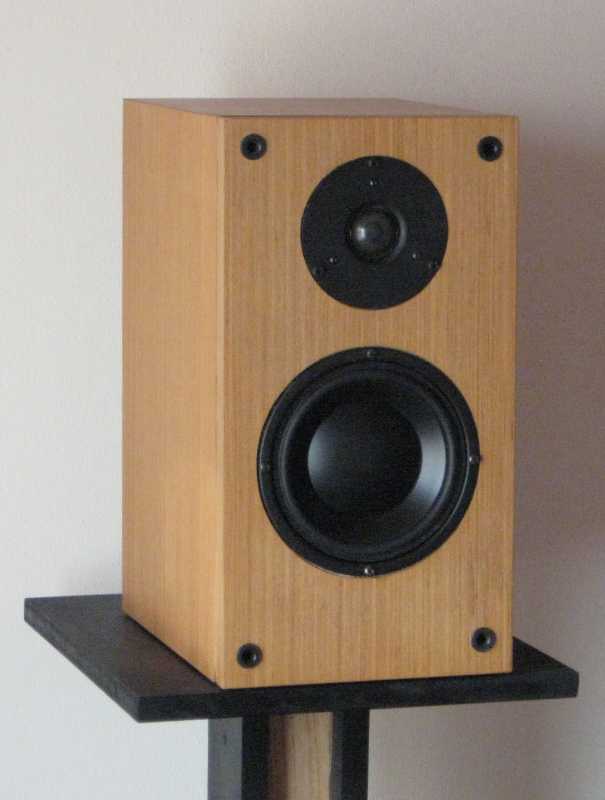

     Так выглядит собранный громкоговоритель:

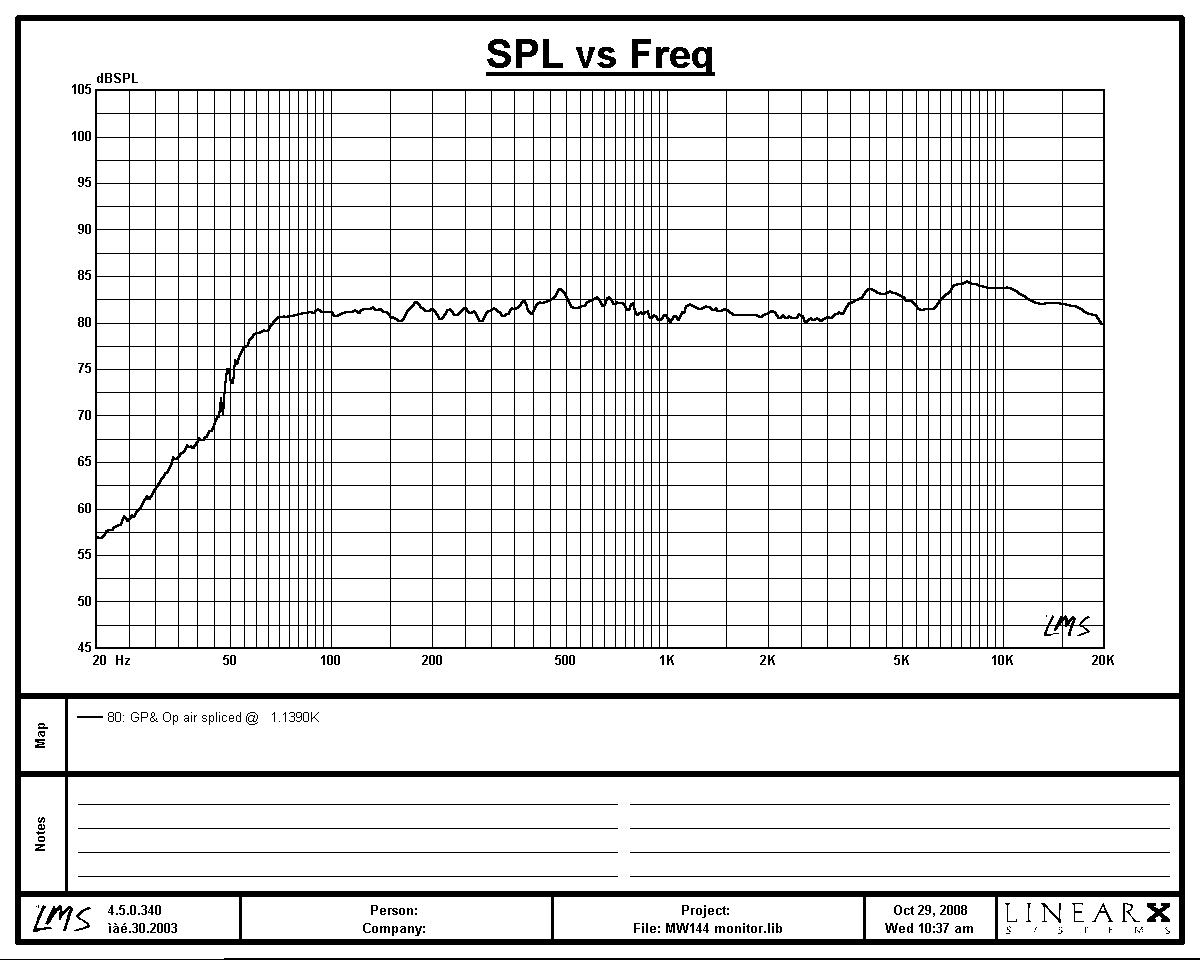

     Это АЧХ системы:



     Это схема фильтров:



     Видно, что она проста. Полипропиленовые динамики имеют, как правило ровную АЧХ, поэтому проектирование фильтров для них не представляет трудности.
     Эскиза корпуса нет, но основываясь на тех корпусах, что приведены в этом разделе и данных по объему и трубе (см. выше), можно легко нарисовать свой эскиз.

     Авторский мониторчик можно послушать в Аудиомании и даже купить за небольшие деньги.
