Двухполосный громкоговоритель на Morel MW142 и Morel MDT22

     Моему коллеге на работе попал в руки громкоговоритель без фильтров на динамиках Morel MW142 и MDT22. Оформление ЗЯ.
     Я предложил ему сделать фильтр.
     Это была самая быстрая разработка громкоговорителя, которую я сделал. Измерения заняли час. За час был сделан проект в LSPCad. И еще час потребовался на то, чтобы собрать фильтр на "крокодилах" и послушать результат.
     По результатам прослушивания потребовалось всего лишь изменить один резистор в Lpad с 2.7 до 3.3 Ом.
     Через пару дней после принятия решения собранный громкоговоритель стоял в шоуруме "Аудиомании".
     Мидбас Морель MW142 больше не выпускается Морелем. А пищалка Морель MDT22 еще присутствует в производственной программе.

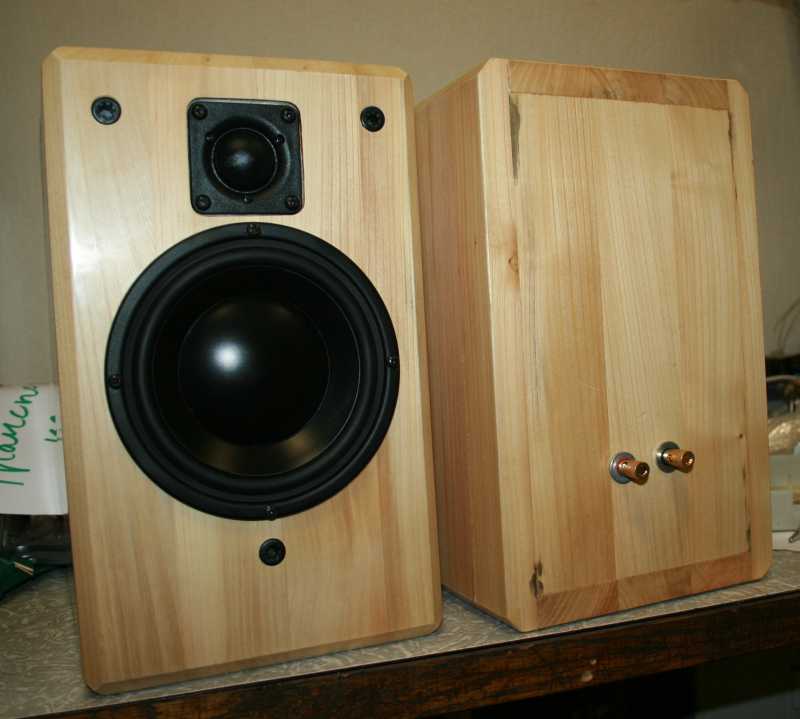

     Так выглядит собранный громкоговоритель:



     Корпус сделан из наборного деревянного щита толщиной 16мм. За время своего существования он потрескался в нескольких местах и был залеплен изнутри пластилином. При измерениях щели заклеивались малярным скотчем.
     При прослушивании корпус противно зудел, хотя и был оклеен изнутри гидроизолом. Деревяшка толщиной 16мм - не лучший материал для изготовления корпуса громкоговорителя. Кроме того, если бы корпус был сделан не из такого звонкого дерева, а из бука, например, то результат был бы лучше.
     Было решено поставить распорку между боковыми стенками. Это немного снизило корпусные призвуки.
     Размеры корпуса 184мм (ширина) х 218мм (глубина) х 302мм (высота). Внутренний "грязный" объем, соответственно - 152х186х270=7.63 литра. Чистый объем - около 7 литров. Расстояние между осями динамиков - примерно 106мм.
     В ЗЯ с последовательным резистором 0.5 ома динамик просит по паспортным данным 6.2 литра при добротности 0.707. Правда, динамики Морель имеют большой разброс параметров, но в данном случае не было ни бубнежа, ни других дефектов в басе, так что объем был выбран правильно.Срез теретически должен быть 76 Гц по -3дБ.

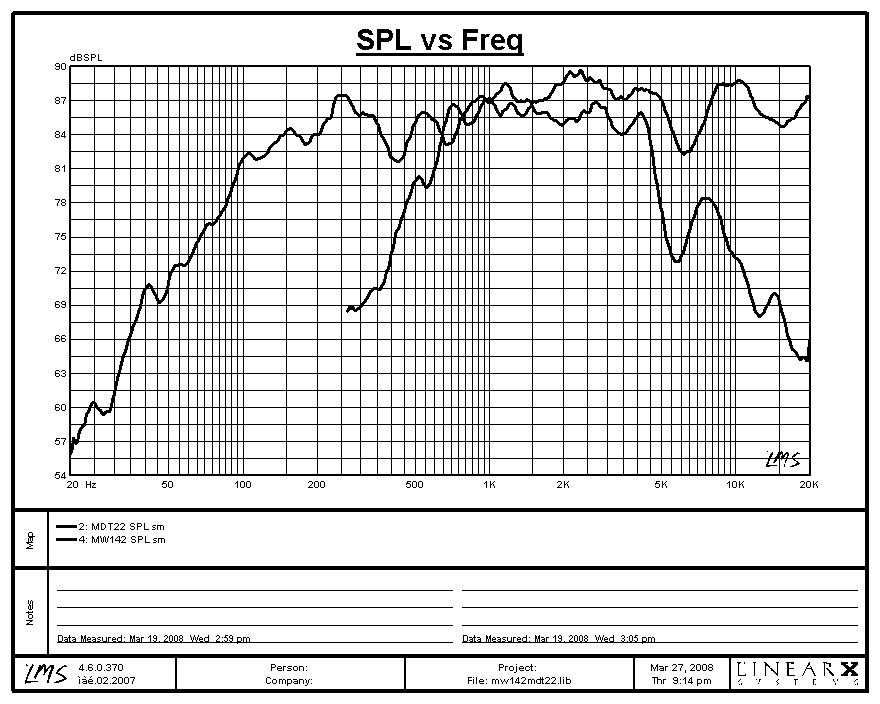

     Это АЧХ динамиков в корпусе:

     Пищалка довольно крива, но провал на 6кГц не вносит неприятностей в звучание.
     Полипропиленовй мидбас - ровный как стол.

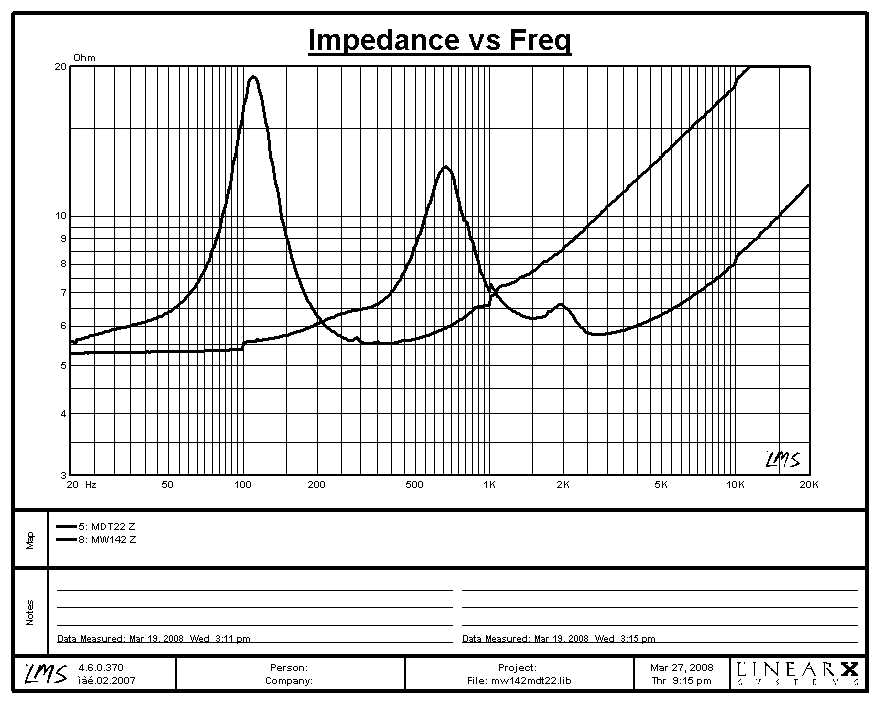

     Это импеданс динамиков в корпусе:

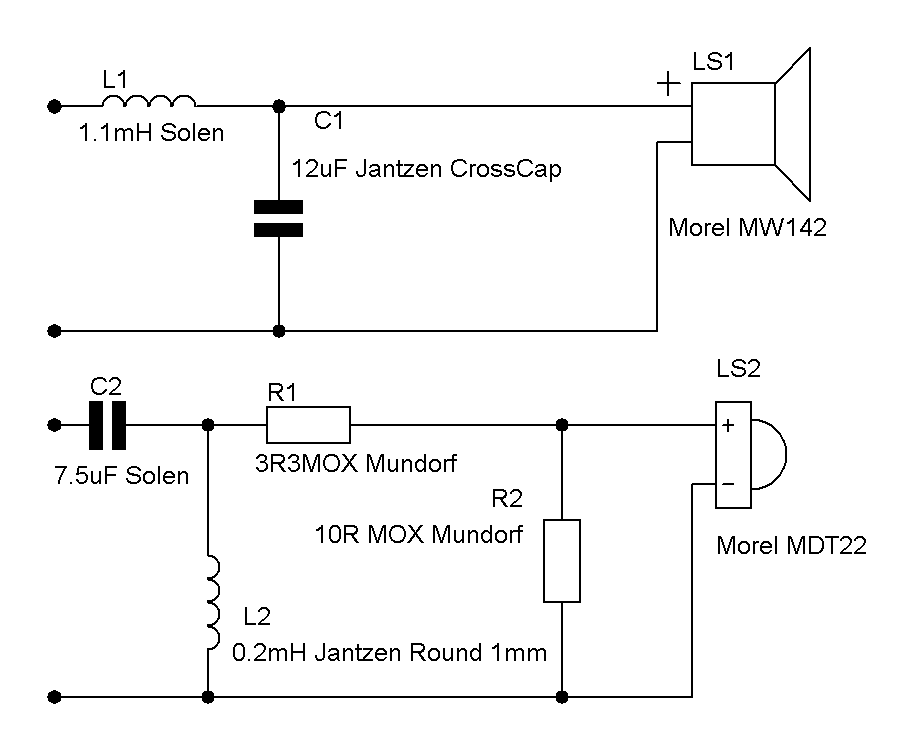

     MDT 22 имеет довольно низкую резонансную частоту- 700Гц, но дополнительный горбик на 2кГц, что, в общем, близко к графику из даташита. Обычно Морель пишет более низкие резонансные частоты для своих пищалок, чем есть на самом деле. Это схема кроссовера:



     Катушка L2 может быть побольше, но мы поставили ту, котрая была в наличии. Из-за меньшего номинала катушки - импеданс выше раздела провалился до 3-х ом. Но это не очень страшно.

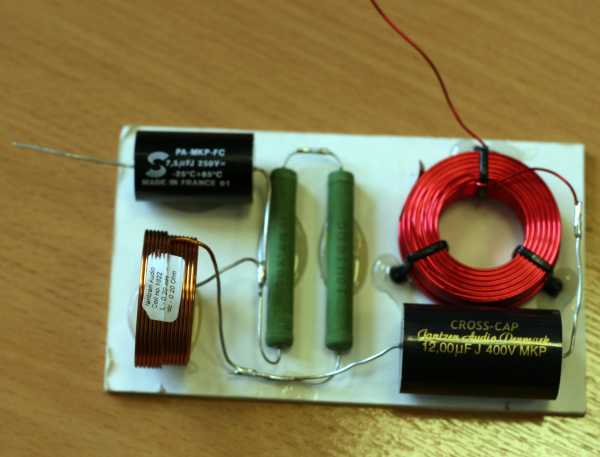

     Так выглядит собранный кроссовер - просто как апельсин.

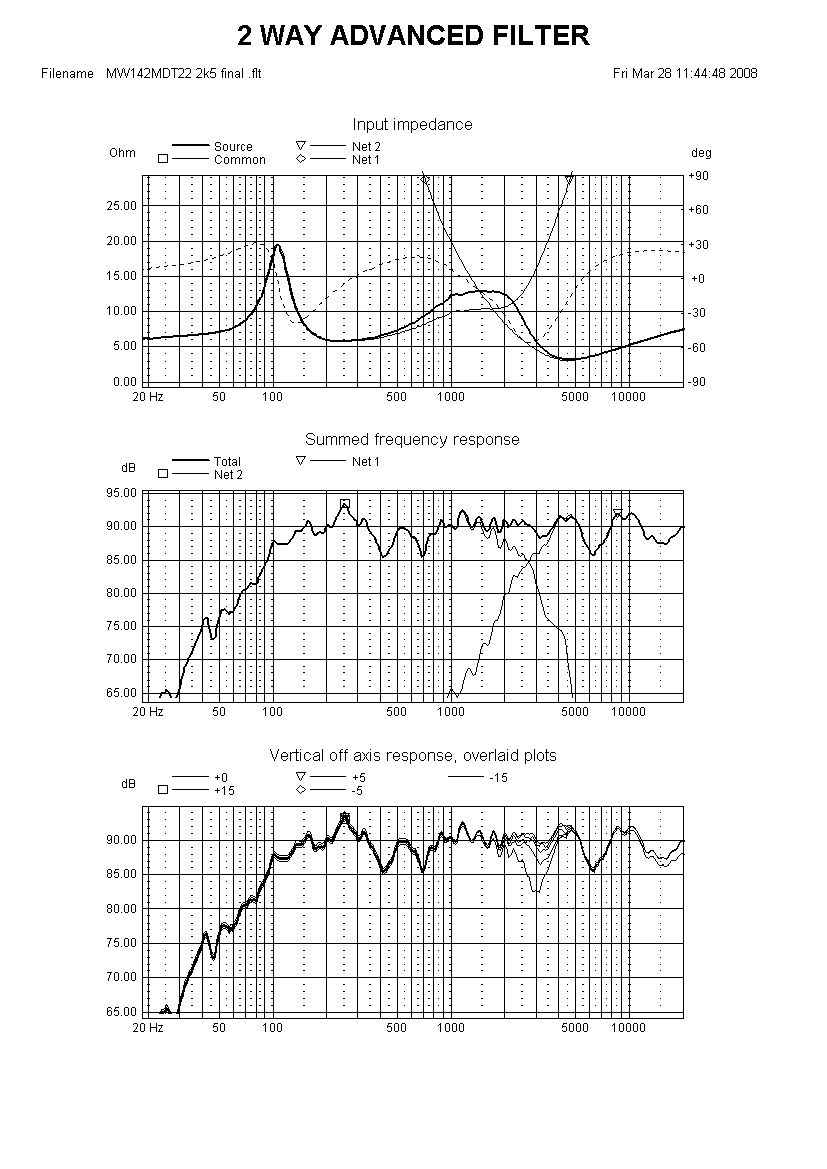

     Вот синтезированные LSPCad графики АЧХ отдельных полос, суммарной и под угами +-15 градусов и импеданса.



     Резонанс в ящике получился выше, чем должно быть по паспортным данным. В принципе, этот динамик просится в фазонвертор. Но АС предлагается использовать с сабвуфером, так, что сойдет и так.
     Ну и в заключение - как это играет. А играет хорошо. Середина хороша. Бас слабенький, но присутствует и разборчив. Верх нерезкий и непротивный. В общем, оставляет приятное впечатление. Правда, слушали правда в системе с ценой только кабелей в десять раз дороже готового громкоговорителя :-)
