Небольшой громкоговоритель на среднечастотном динамике Scan-Speak 15M/4531G04 и Morel ET338/104
Среднечастотный динамик Scan-Speak 15M/4531K001 звучит очень приятно, и имеет большое объемное смещение, поэтому на нем можно сделать маленький полноценный громкоговоритель, а не только СЧ звено в трехполоске.
Мне достались похожие динамики серии ревелатор, которые Сканспик сделал кому-то на заказ, но они не были востребованы. Назывались они 15M/4531G04. В отличие от 15M/4531K001 у них меньший магнит и немного более высокая добротность.
Так как даташита на головку не было, то пришлось померить праметры Тиля-Смолла. Данные очень приблизительные, и померена была всего пара, но понять что это можно. В скобках паспортные данные для обычного 15M/4531K001.
Сопротивление катушки: Re=3.4 Ом (3.5Ом), индуктивность Le=0.124мГн (0.17мГн), Fo=47Гц (35Гц), полная добротность 0.42 (0.22), Sd=95 кв.см (как и у 15M/4531K001), Mms=8.5г (11г), Bl=4.4Тм (6Тм).
Линейный ход должен быть таким же как 15M/4531K001 - 3мм. Чувствительность - примерно 87дБ на ватт или 90дБ при 2.83В.
Измерялось все в режиме малого сигнала, при 1Вт добротность ниже, а резонанс снижается герца на 3-4.
Так что, вполне подходит для небольшого фазоинверторного говорителя.
В качестве донора коруса мне достались корпуса от Троелсовского монитора на Scanspeak 15W и 9700.
Мне пришлось использовать ВЧ динамик Morel Et338/104 с диаметром фланца 104мм, а не 110мм, так как под такой диаметр сделана выборка.
Пришлось только сделать другую выборку под клеммы у пищалки.

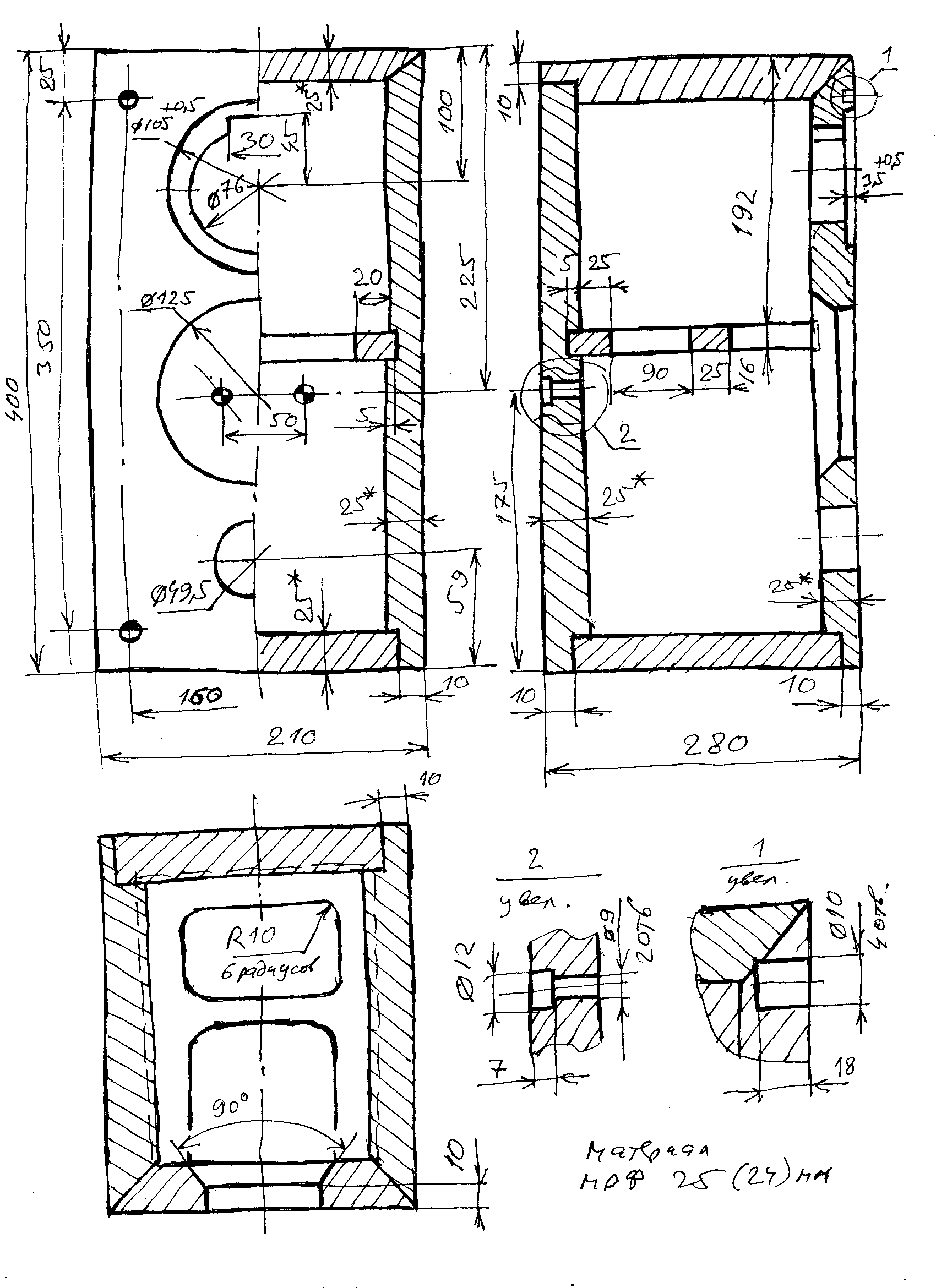

Так выглядит корпус:

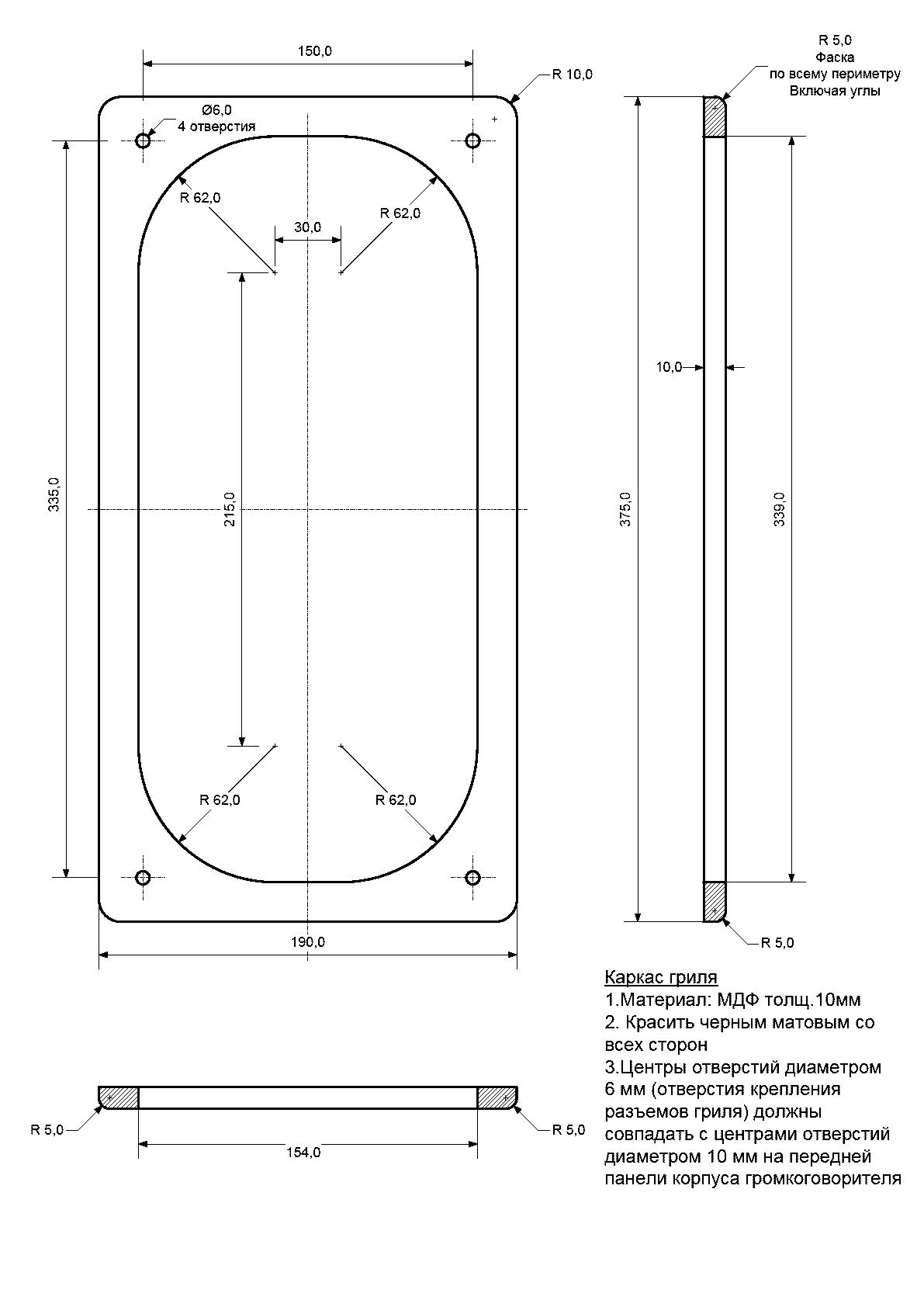

и гриль:
Грязный объем: около 12.7л, там на стенки был наклеен гидростеклоизол, с ним грязный объем - 12л, чистый - примерно - 11.3л.
Фазоинвертор в корпусе стоял Интертехниковский BR/SL45, укороченный до 140мм.
Программа Unibox дает для такого корпуса и динамика следующие результаты:
F3=47.5Гц, горб 1.2дБ на 95Гц. Перегрузка наступит при мощности синусоидального сигнала на 40Гц при 8Вт. Поэтому в эту АС можно вдуть примерно ватт 20 шумовой мощности, получив под 100дБ на 1 метре.
Это схема фильтра:

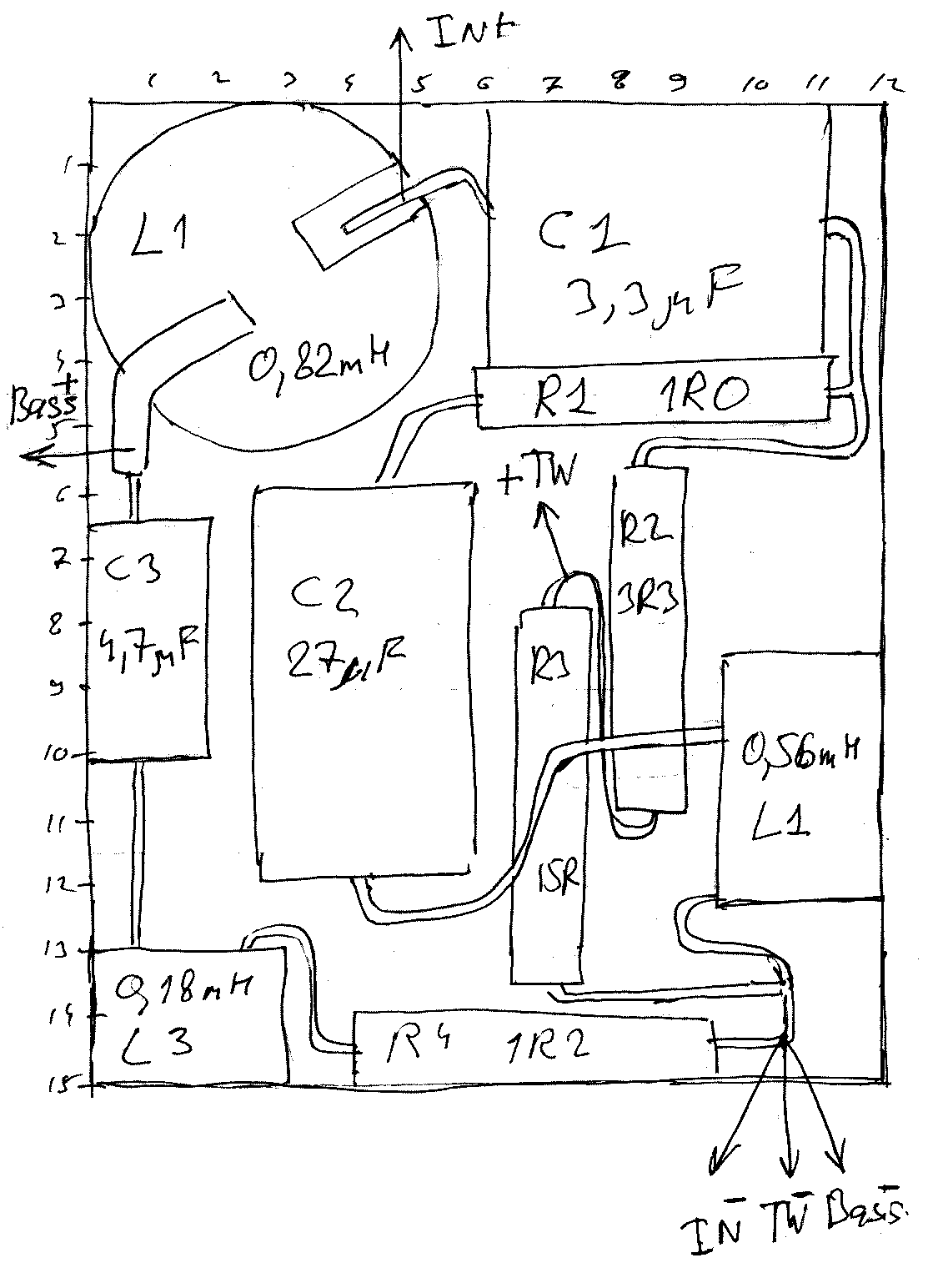

и картинка расположения деталей:
Фильтр кажется замысловатым для ненавистников режекторов, но оба режектора формируют скаты в районе раздела, который получился в примерно 3кГц.
Детали в кроссовере стоят: ленточная катушка Мундорф CFC16 - L2, проволочные Мундорф L100: L1 и L3. Конденсаторы Мундорф Суприм - С1, Jantzen CrossCap C2, Мундорф MCap - C3.

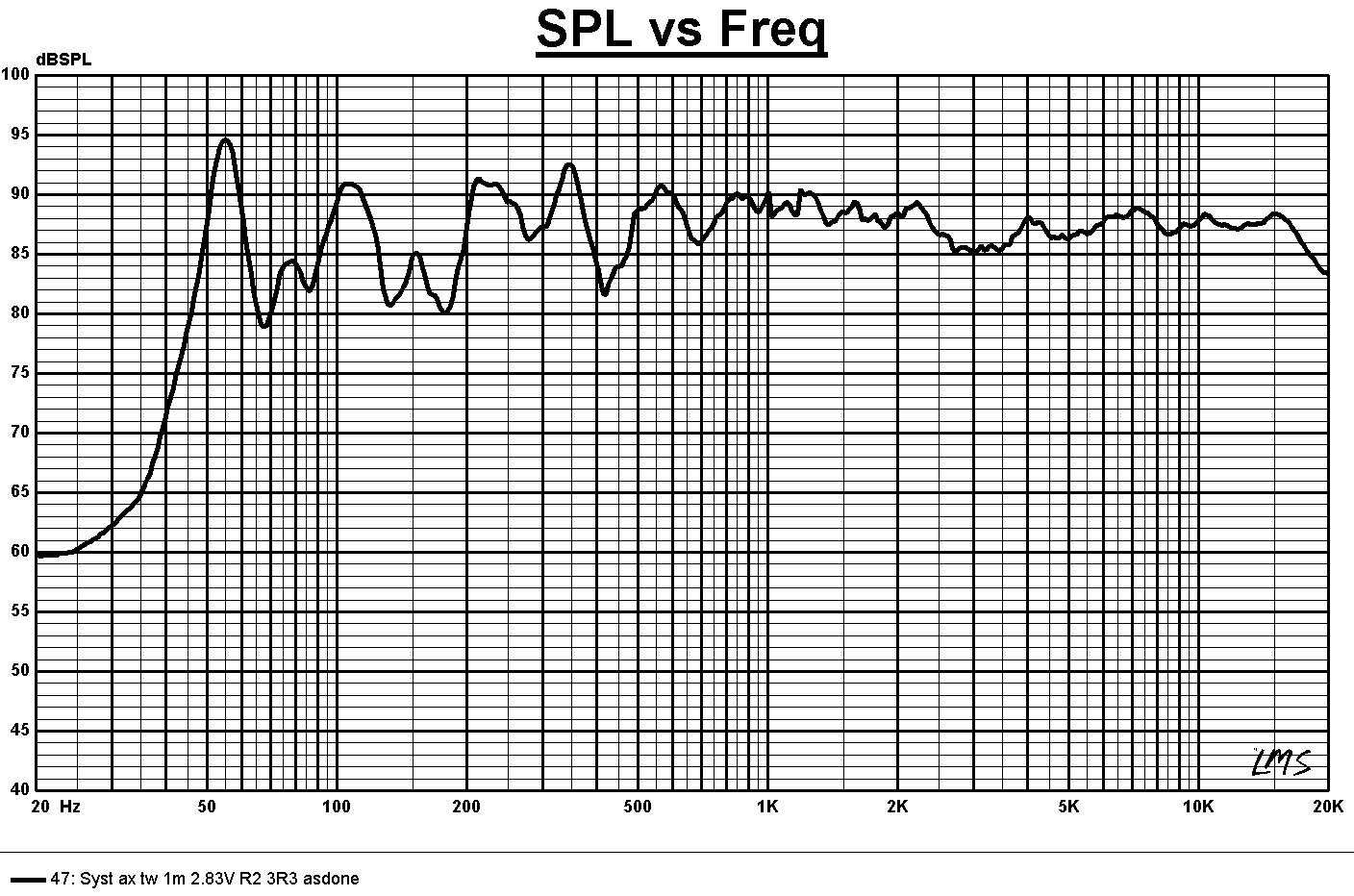

Это АЧХ системы:
Надо сказать, что измерительная система валит примерно на 1дБ к 20кГц, так что реально пищалка примерно на 1дБ выше и высоких не мало, даже наоборот, скорее. Если слушать АС как монитор ближнего поля, то возможно увеличить R2 до 3.9Ом.
Реальная чувствительность примерно 89дБ на 1 метре при 2.83В.

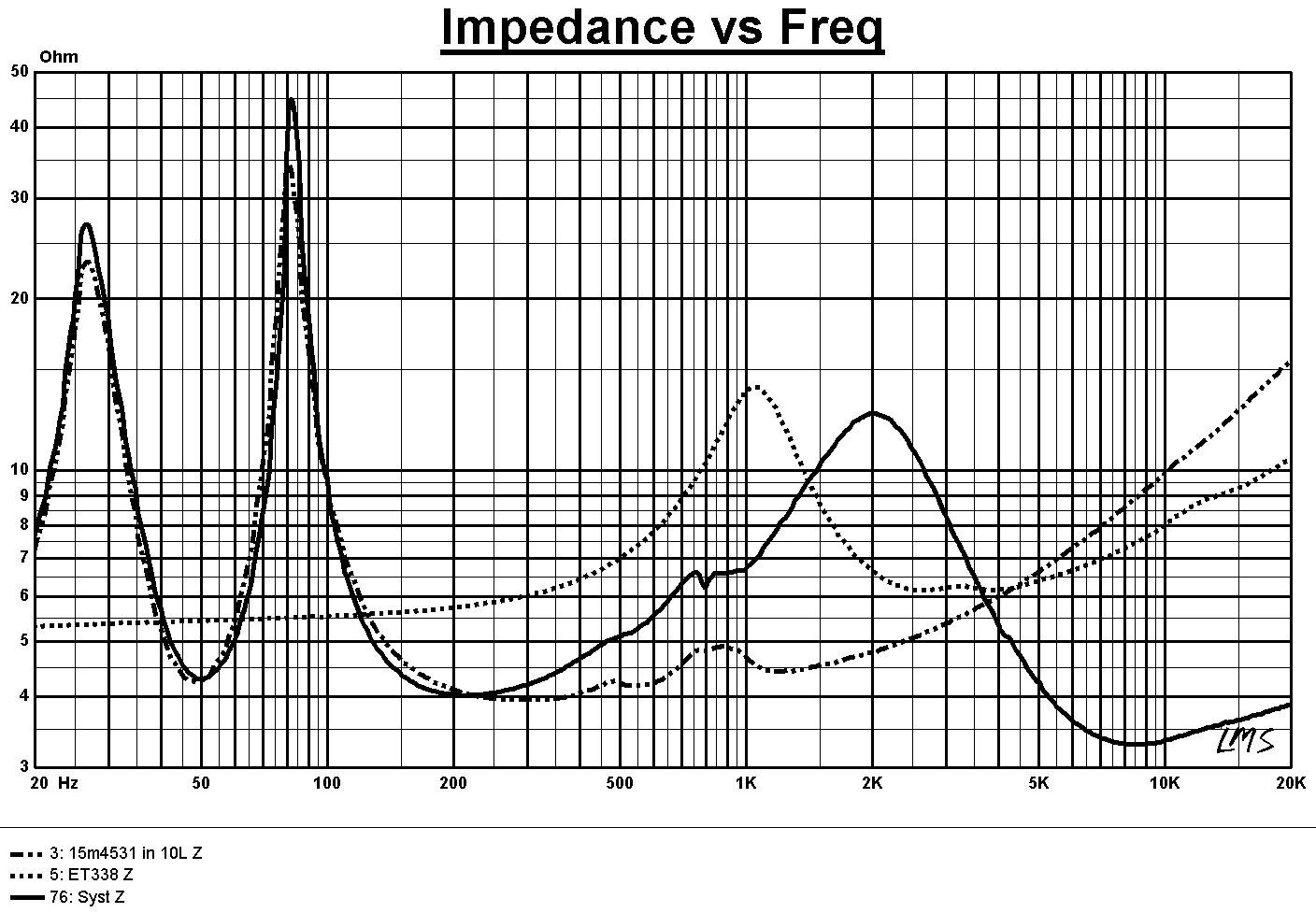

Это импеданс головок и системы:
Все измерялось в пустом корпусе (без синтепона), поэтому зарубка на 800Гц на импедансе это стояк между передней и задней стенками. С синтепоном его почти не видно.
Система четырехомная, так как мидбас - четырехомный. Минимальный импеданс примерно 3.3 ома.
Выглядит это так:
Так как корпус брался готовый, то расположение динамиков обычное, а не такое, как я делаю в своих АС. Поэтому вертикальная диаграмма направленности у нее немного уже, чем, когда мидбас
налезает на пищалку.
Эту АС можно использовать в качестве верхушки трехполоски с активным басом, которых у меня много.
АС по размеру похожа на монитор на Экселе Е0041. Отличается от него сканспиковским звуком: менее динамичная, но очень приятная середина.
Я благодарен С.Д.Батю ака Batti за помощь в создании этой АС.
Был сделан вариант с корпусом с неутопленным СЧ динамиком. Динамик Морель ЕТ338-104 с фланцем диаметром 107мм. Естественно, что можно использовать вариант этой пищалки с фланцем 110мм, соотвеьственно, выборку надо сделать под 110мм.
Фильтр тоже немного изменился.
Поменялось следующие номиналы:
1. Катушка L3 - стала 0.1мГн вместо 0.18мГн.
2. Конденсатор С1 стал 3.9мкФ, а не 3.3.
3. Конденсатор C3 стал 10мкФ вместо 4.7.
4. Резистор R2 стал 3.9 Ом вместо 3.3.
4. Резистор R3 стал 10 Ом вместо 15.
Если хочется побольше верха, то R3 можно оставить 15 Ом или R2 - 3.3 ома.

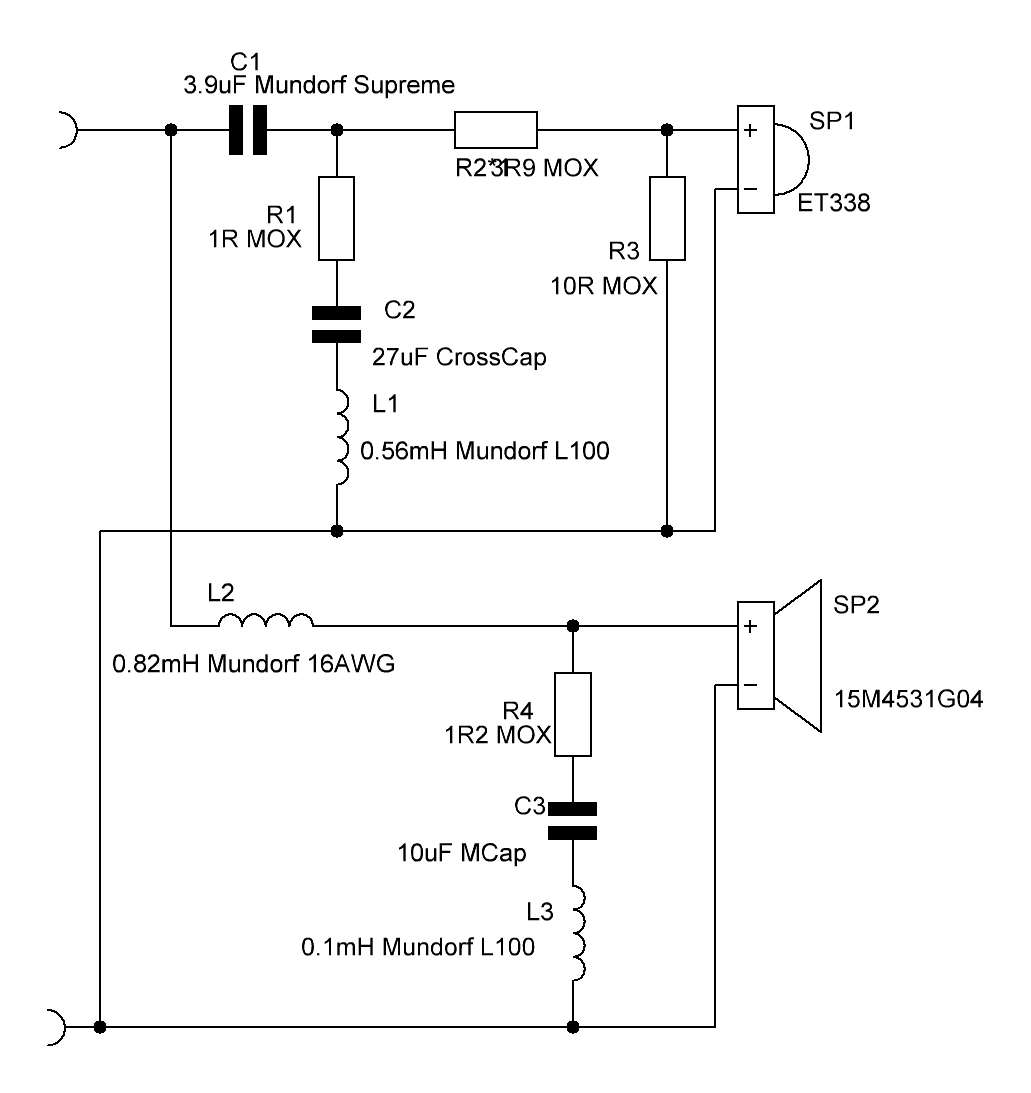

Схема фильтра V2:
А корпус выглядит так:

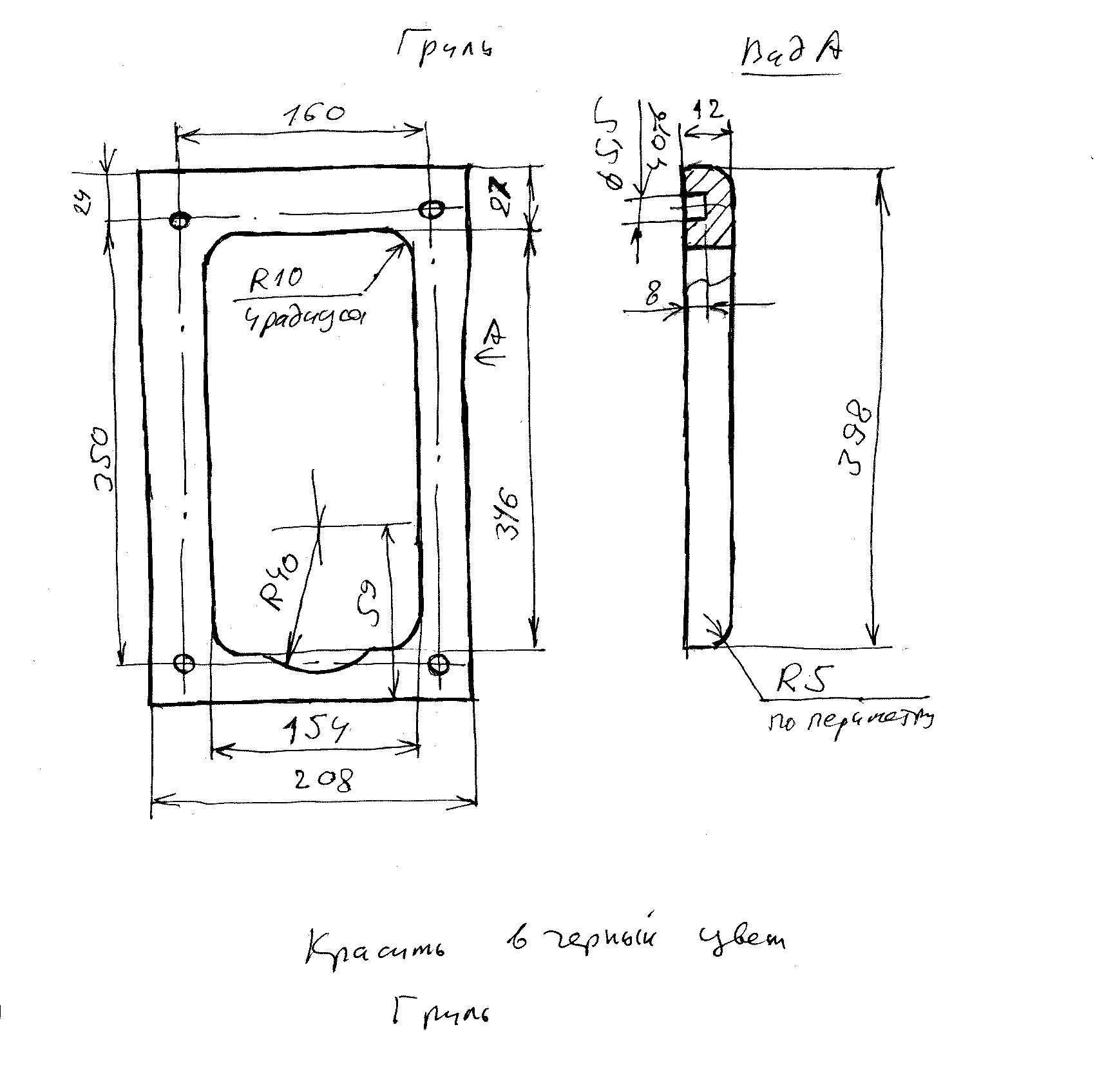

и гриль:
