Двухполосная акустическая система на Scan-Speak 15W/8531K00 и Morel ET338"

     Этот проект полностью осуществлен моим товарищем и энтузиастом Hi-End Геннадием Хухлаевым, я немного помогал идеологически.
     С первой версией фильтра эти АС выставлялись на Российском Hi-End'е 2016, а с модифицированным по итогам прослушиваний фильтром - на Российском Hi-End'е 2018, где весьма понравилась аудитории и была куплена еще до окончания выставки.
     Продавать ее Геннадий решил, так как у него, как у любого самодельщика со стажем, дома скопилось несколько пар АС, а в работе было еще две пары новых.
     Сейчас бы сам Геннадий сделал смещение пищалки от центра, что немного улучшило бы линейность ее АЧХ, но и так играло достаточно хорошо.
     У меня были поползновения сделать маленький напольник вроде Totem Acoustic Hawk с наклонной передней панелью, чтобы не думать о стойках. Но это можно занести в разряд невыполненного.

     В этой АС применены динамики:

     - мидбас 15W/8531K00 - неполитый с большим магнитом серии Ревелатор.
     https://www.scan-speak.dk/datasheet/pdf/15w-8531k00.pdf
     Mms=13г, Bl=6.8 Bl/Mms=523.
     Довольно низкиграющий динамик для такого размера. Поэтому ожидать от него высокой чувствительности не стОит.

     - твиттер Морель ЕТ338 хорошо сочетается со всеми Сканспиками серии Ревелатор.
     https://www.morelhifi.com/product/et-338-104/

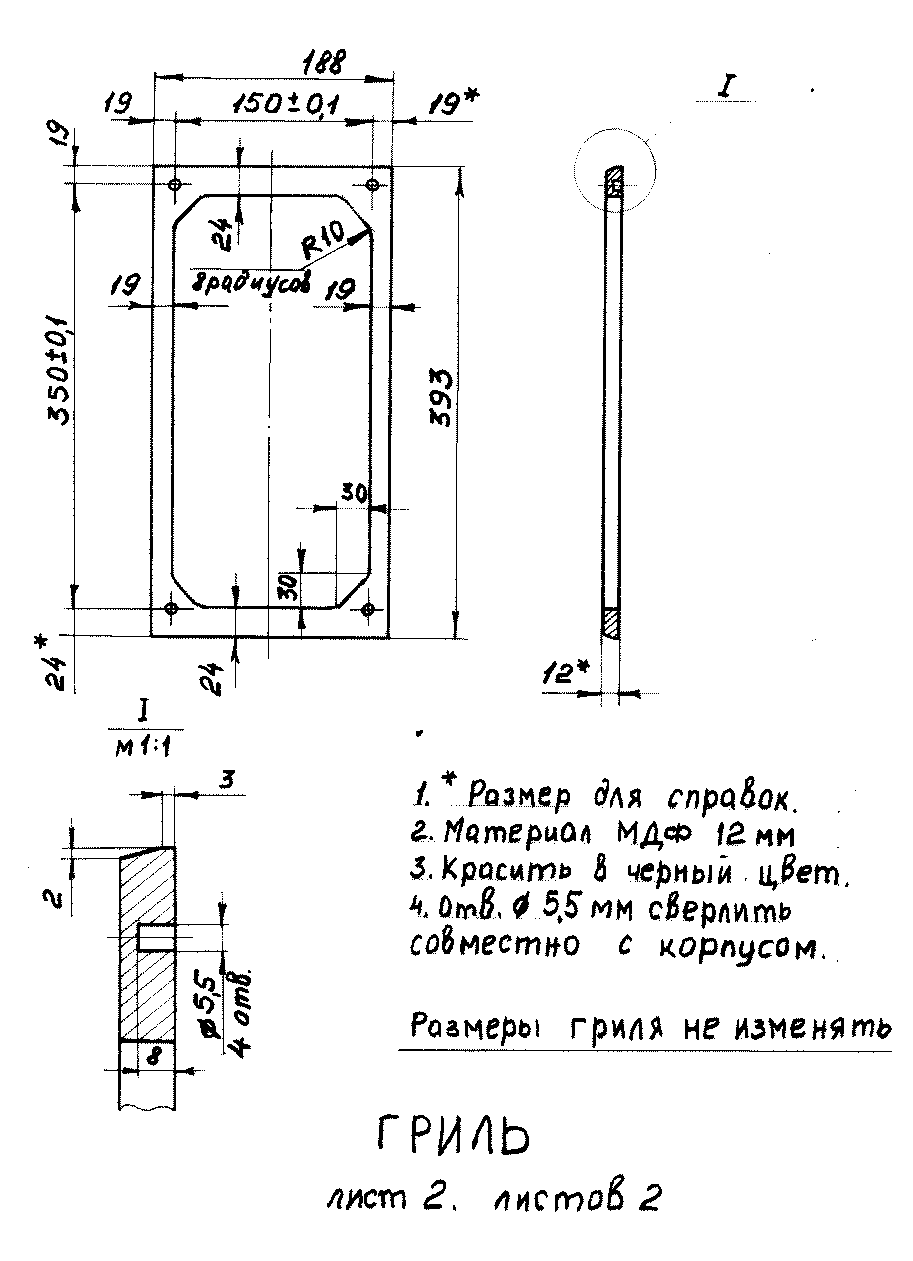

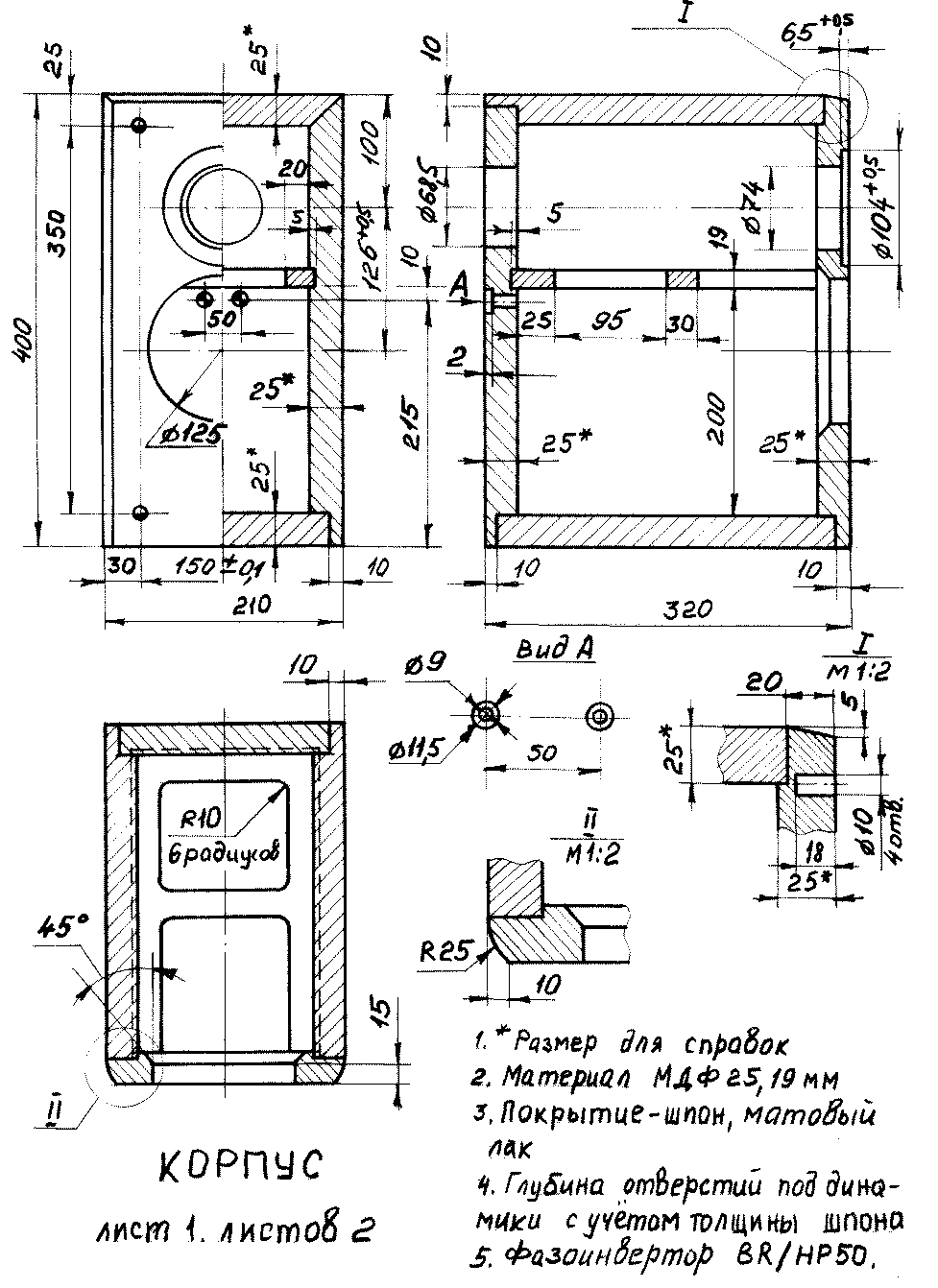

     Корпус громкоговорителя представляет собой прямоугольный ящик из МДФ.





     Фазоинвертор был составлен из двух BR/HP50, причем один был отпилен и в него был вставлен второй, так, чтобы суммарная длина была 203мм.
     Такое решение продиктовано наличием. Для повторяющих гораздо проще применить пятидесятимиллиметровую головину и удлинить ее картонной трубой с внутренним диаметром 50мм. Такие используются для намотки на них стретч-пленок.
     Частота настройки получилась примерно 39Гц.

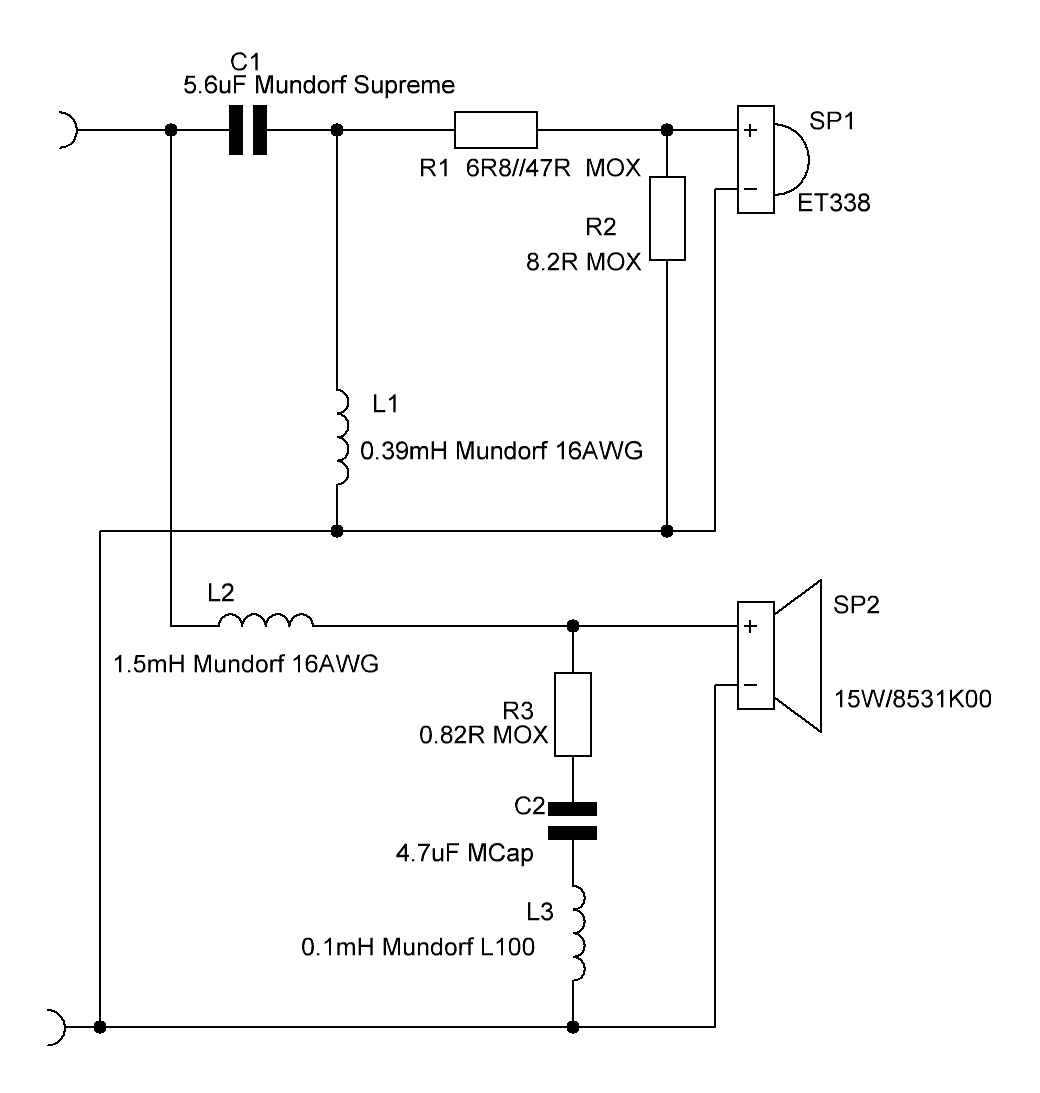

     Это схема фильтра:



     Все катушки - Мундорф, L1 и L2 ленточные 16AWG, L3 - проволочная, провод 1мм. Конденсаторы - Mundorf Supreme (С1) и MCap (C2).

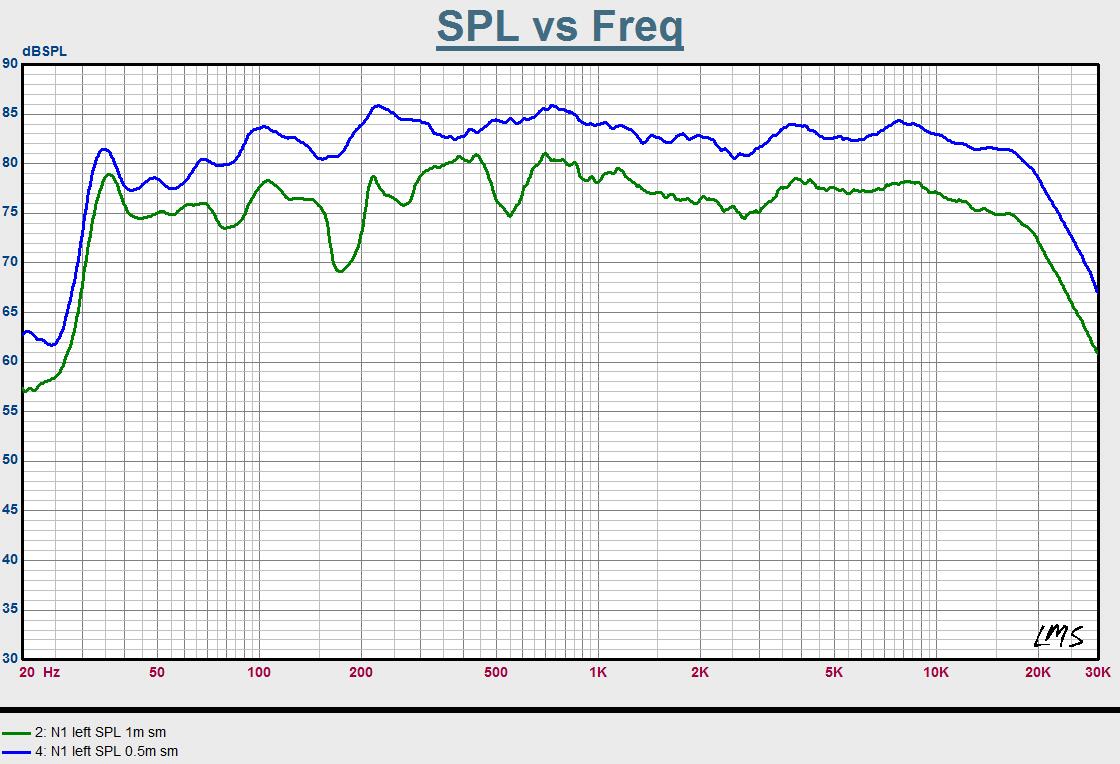

     Это АЧХ системы, измеренная с расстояния 0.5м и 1м по оси пищалки.



     АЧХ укладывается в +-3дБ, но если бы твиттер был немного сдвинут вбок, АЧХ выглядела бы ровнее.
     АЧХ, измеренная с 1.5м имеет меньшую неравномерность. Также АЧХ, измеренная с метра на оси выше оси твиттера на 10см - тоже немного более ровная.
     Окончательные измерения проводились в моей комнате, которая была довольно сильно завалена, что давало дополнительную неравномерность ниже килогерца.

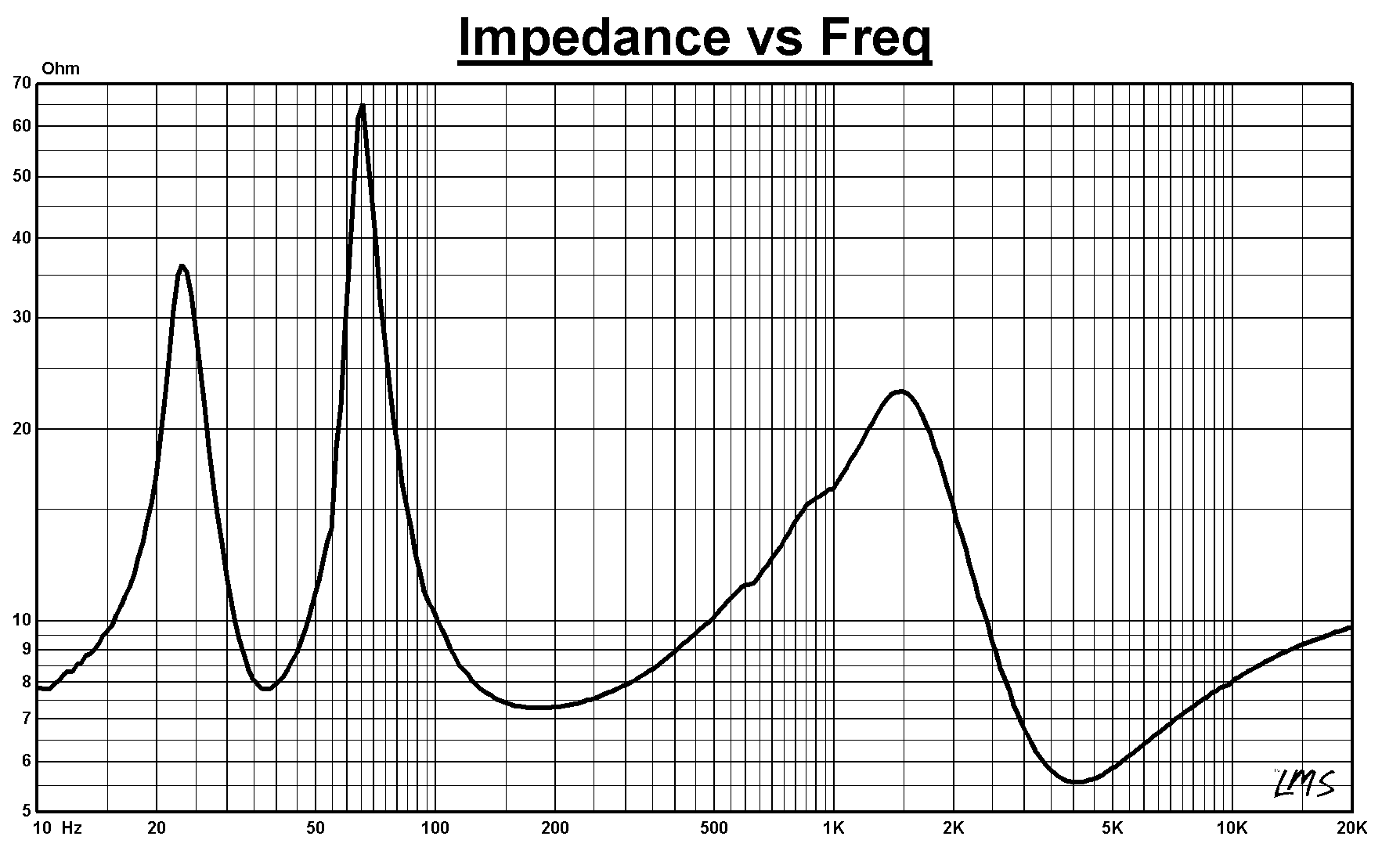

     Это импеданс головок и системы с фильтром.



     Импеданс легкий для любого усилителя.
     Настройка ФИ 39Гц - довольно низкая для небольшого динамика, каким является использованный мидбас.
     Это было сделано, чтобы не было избытка баса в маленькой комнате.

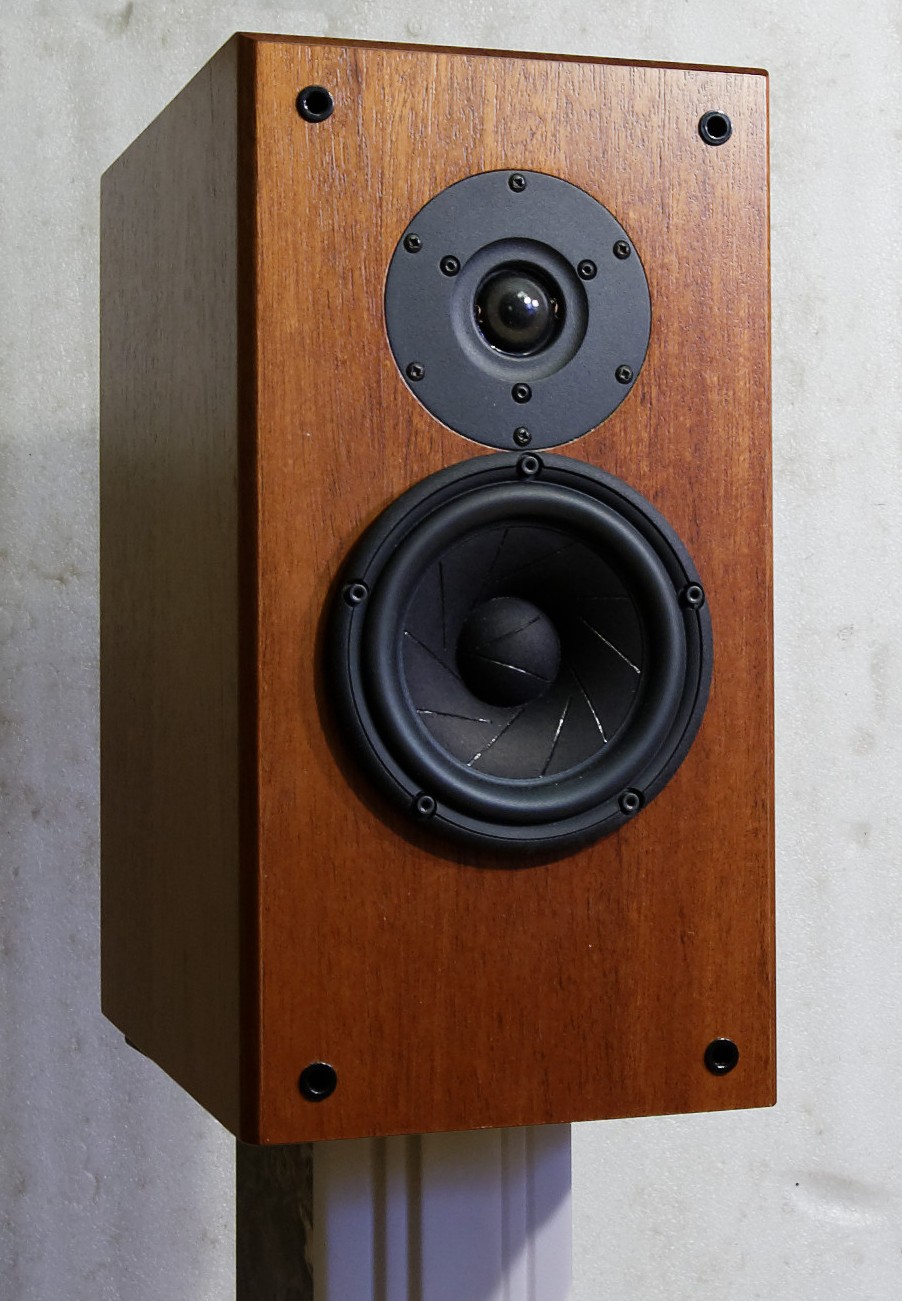

     Если баса покажется мало, можно применить более высокую настройку (до 45Гц). Ну и, наконец, как это выглядит:



     АС играет комфортно на малых и средних громкостях и достаточна для озвучки комнат до 20 метров.
