Активный сабвуфер на 12" динамике Visaton W300S/8

     Один из долгоиграющих проектов. Задумывался в 2008, а закончен в феврале 2010 года.
     Предыдущий мой саб был построен на "двенашке" Пирлес 830669, которая имеет приличный линейный ход 8мм.
     Визатоновская двенашка имеет меньший линейный ход - 5.25мм.
     При этом, у Пирлеса Bl/m примерно 160, а у Визатона - больше - около 190.
     Кроме применения динамика с большим Bl/m целью данной разработки было сделать саб немного меньшего размера.
     Объем ящика - примерно 50 литров.
     Применен корректор Линквитца, иначе бы пришлось сделать объем ЗЯ 70 или более литров. Да и срез сделан 30Гц.

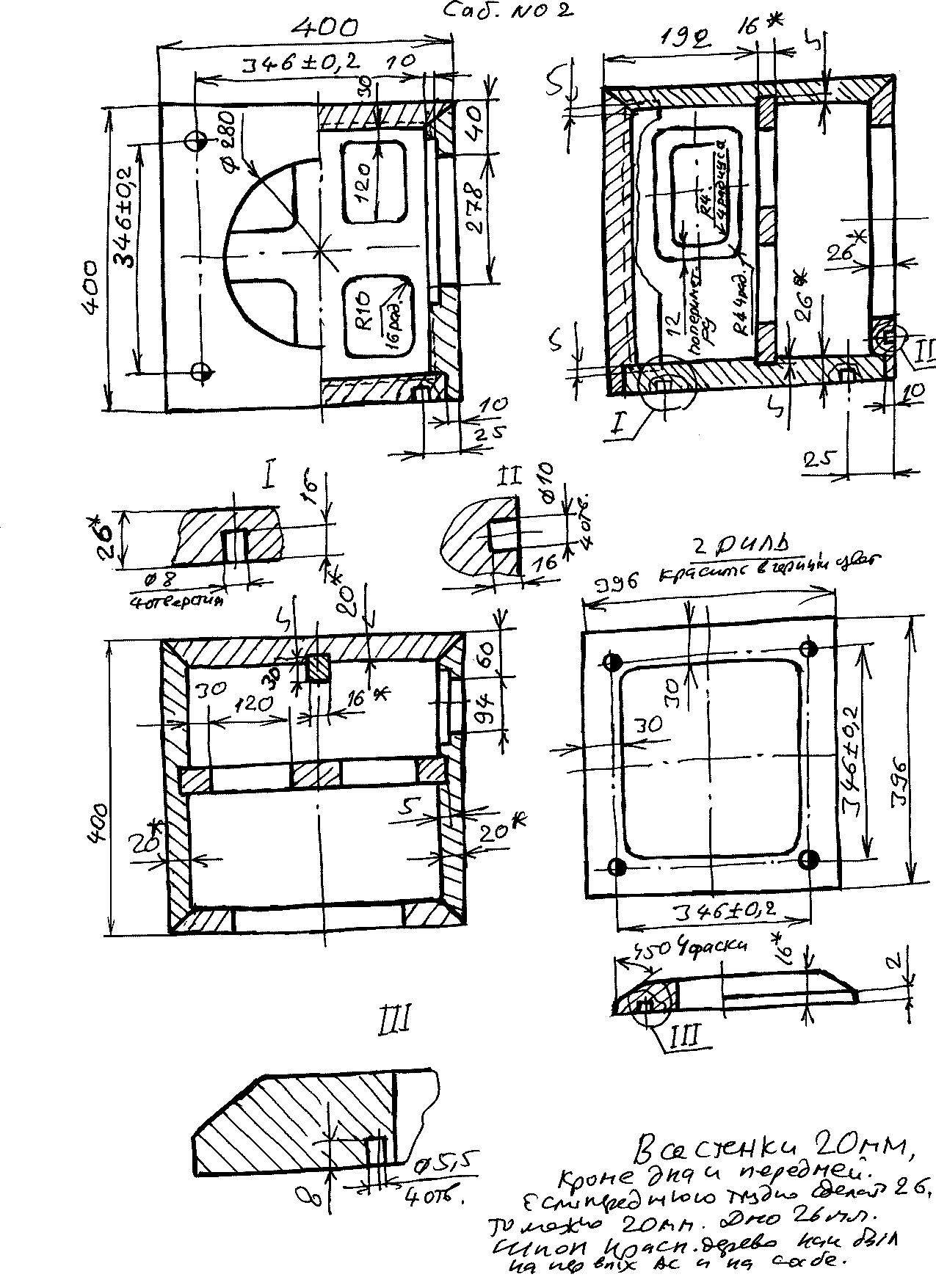

     Вот мой эскиз корпуса:



     Динамик на сей раз стоит на боку ящика, а не в дне, как в прошлый раз. Динамик закрывается грилем.
     На другой боковой грани установлен радиатор с всеми регулировками.
     Сабвуфер установлен на шипах.

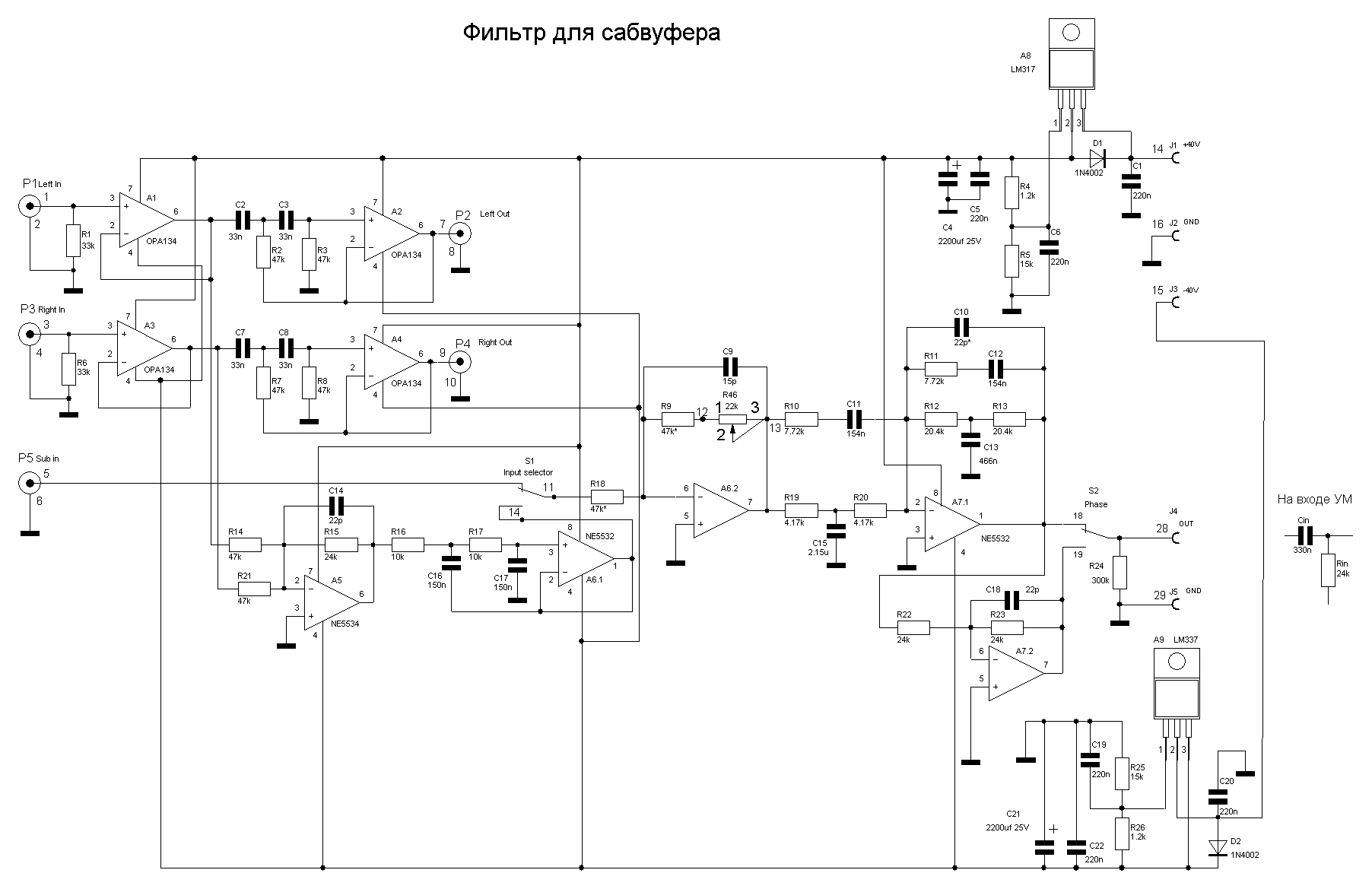

     Это схема блока фильтра:

     Схема сделана примерно также, как и в предыдущем изделии, но немного упрощена.
     P1 и P3 - входы низкого уровня левого и правого каналов. А1 и А3 - повторители на относительно хороших ОУ.
     С них сигналы поступают на ФВЧ на А2 и А4 и далее на выходы P2 и Р4. Это обрезанные снизу сигналы на усилитель мощности для сателитов. Частота среза неперестраиваемая и равна, примерно, 100 Гц.
     С поворителей А1 и А3 сигналы поступают также на схему сложения на А5 (это более простой и дешевый ОУ NE5534).
     Со схемы сложения сигнал поступает на ФНЧ на А6.1 (половину NE5532) с такой же частотой среза, как и ФВЧ на А2.
     У сабвуфера есть нефильтрованный вход P5, который нужен для случая, когда вся обработка сигнала происходит в ресивере, процессоре или звуковой карте.
     С ФНЧ или с нефильтрованного входа (что выбирается переключателем S1) сигнал поступает через регулятор уровня А6.2 на схему корректора Линквитца на А7.1. На А7.2 собран инвертор (для ступенчатой регулировки фазы на 180 градусов).
     Конденсаторы С14, С10 и С18 в схеме не стоят, так как примененные ОУ устойчивы для единичного усиления.
     Регулятор уровня выведен наружу.
     Я использовал готовую плату усилителя для сабвуфера, которая поставлялась для ремота. Но при повторении этой конструкции можно использовать такой же усилитель на двух TDA7293 по схеме Master-Slave, как в моем сабвуфере на динамике Пирлесс.
     Вся начинка кроме трансформатора и двух дополнительных электролитических конденсаторов по 15000мкФ собрана на анодироваанном ребристом радиаторе HS 115-300, производитель - Kinsten Industrial, который по неприличной цене продается в магазине "Чип и Дип".
     Трансформатор привинчен к вертикальной распорке в нижней части, а конденсаторы установлены на дно и приклеены термоклеем..

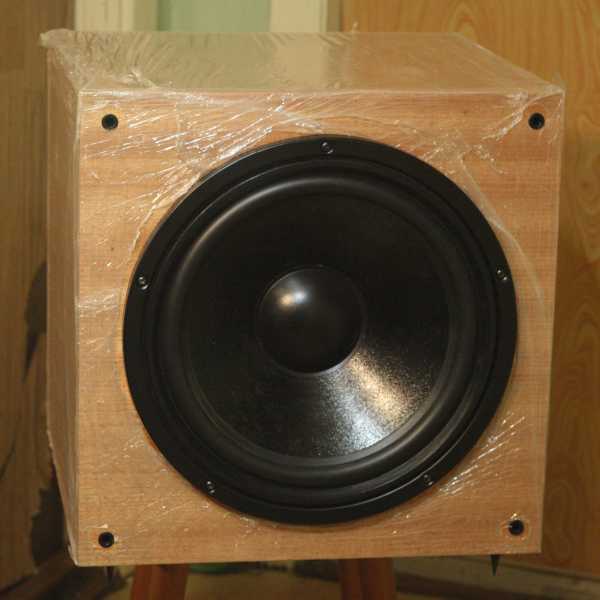

     Это общий вид:

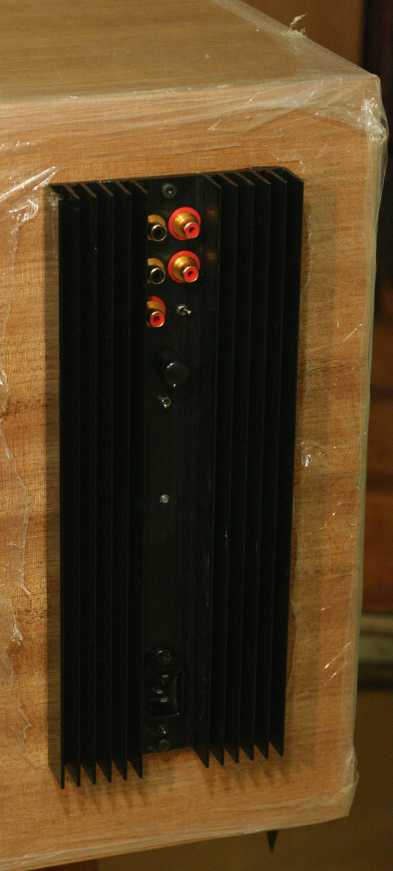

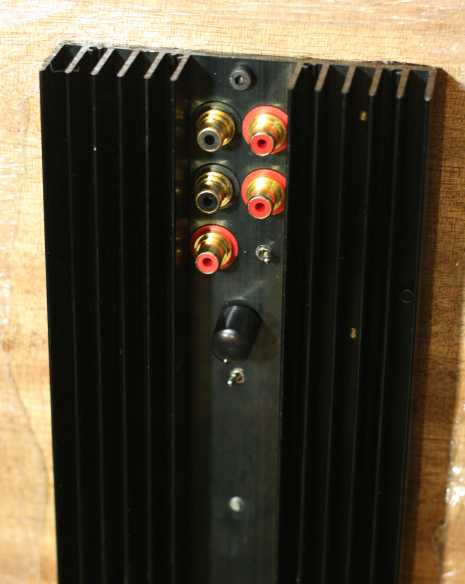

     Это вид радиатора с гнездами и регулировками.



     Два верхних гнезда - выходы на усилитель для сателитов - левый и правый.
     Ниже - входы, левый и правый.
     Еще ниже - нефильтрованный вход. Справа от него переключатель входов.
     Ниже - ручка уровня.
     Под ней переключатель фазы.
     На схеме фильтра показан "сабсоник" фильтр на Cin, Rin, оторые являются входным сопротивлением усилителя мощности и разделительным конднсатором.
     Я не использовал сабсоник фильтр, так как без него играет гораздо лучше. Cin была 10мкФ.
     Если не нужно вгонять в саб особенно много мощи, то лучше не ставить такой фильтр.
     Сабвуфер можно использовать в трифонике "для музыки". С АС на Сканспиках 18W/8542 и D2905/9700 он показал себя достойно.
     Такого сабвуфера достаточно для комнаты 18-20 метров. Мне бы хватило и в большей комнате, также как и жителям моего подъезда. Но все же если надо больше и громче, то лучше изготовить два таких устройства.
     На шипах сабвуфер играет намного лучше, чем без шипов, поэтому не нужно ставить его на мягкие прокладки, резинки и тому подобные вещи.
     Недавно были изготовлены промыышленные платы фильтра с с корректором Линквица для этой конструкции. Надеюсь, скоро будут и платы усилителя мощности на двух TDA7293.
     Вот как выглядят платы фильтра:
