Микро акустическая система на SEAS H149 и Morel MDT30s

Это вариант микромонитора в шпоне, который делался под заказ.

     Не только мне нравятся маленькие АС, поэтому однажды у меня попросили сделать такую на заказ.
     Я решил использовать в качестве прототипа микромонитор на динамиках SEAS H149 и Morel MDT30s, заодно переработав фильтр и исправив некоторые огрехи.
     Как я уже писал, одиннадцатисантиметровый мидбас SEAS H149 (CA11RCY) представляет собой маленькое сокровище. Отличная середина и приятные высокие и хорошая стерепанорама, благодаря малым размерам, отличают эти АС.
     Итак динамики:
     Мидбас SEAS H149 имеет следующие параметры: Fs=58Hz, Mms=5,9g, Vas=5,4l, Qts=0,24,Bl=7N/A, Sd=55sq.sm. Линейный ход - 3мм на сторону и немного великоватая индуктивность катушки: Le=0,55mH. Чувствительность - 86dB при одном ватте.
     Этот динамик имеет очень высокое отношение Bl/M, что позволяет с успехом использовать его в качестве среднечастотника.
     На этой головке была сделана ранняя версия финских АС Penaudio Rebel.
     К сожалению, эта головка больше не производится, но ее еще можно найти. Взамен SEAS выпускает новую головку H1152 , которая обладает сходными, но чуть худшими параметрами и другой корзиной. На ней сделана АС Proac Tablette 8 с недетской ценой. В принципе, ее можно попробовать применить и в этой АС, но она требует немного большего объема и имеет больший диаметр, что повлечет изменения в корпусе.
     ВЧ головка Morel MDT30s имеет фланец меньшего размера (94мм), чем стандартные твитеры, что делает его более удобным для крошечной АС.
     АЧХ всех твитеров Морель имеет характерные три горба. Более дорогие головки имеют более ровную АЧХ. Так как недавно одна российская компания купила много головок Морель, их параметры немного улучшились, так как российская фирма применяла сплошной входной контроль и тебовала соблюдения заявленных характеристик. Так что, в результате этого курьеза мне достались более "ровные" пищалки...

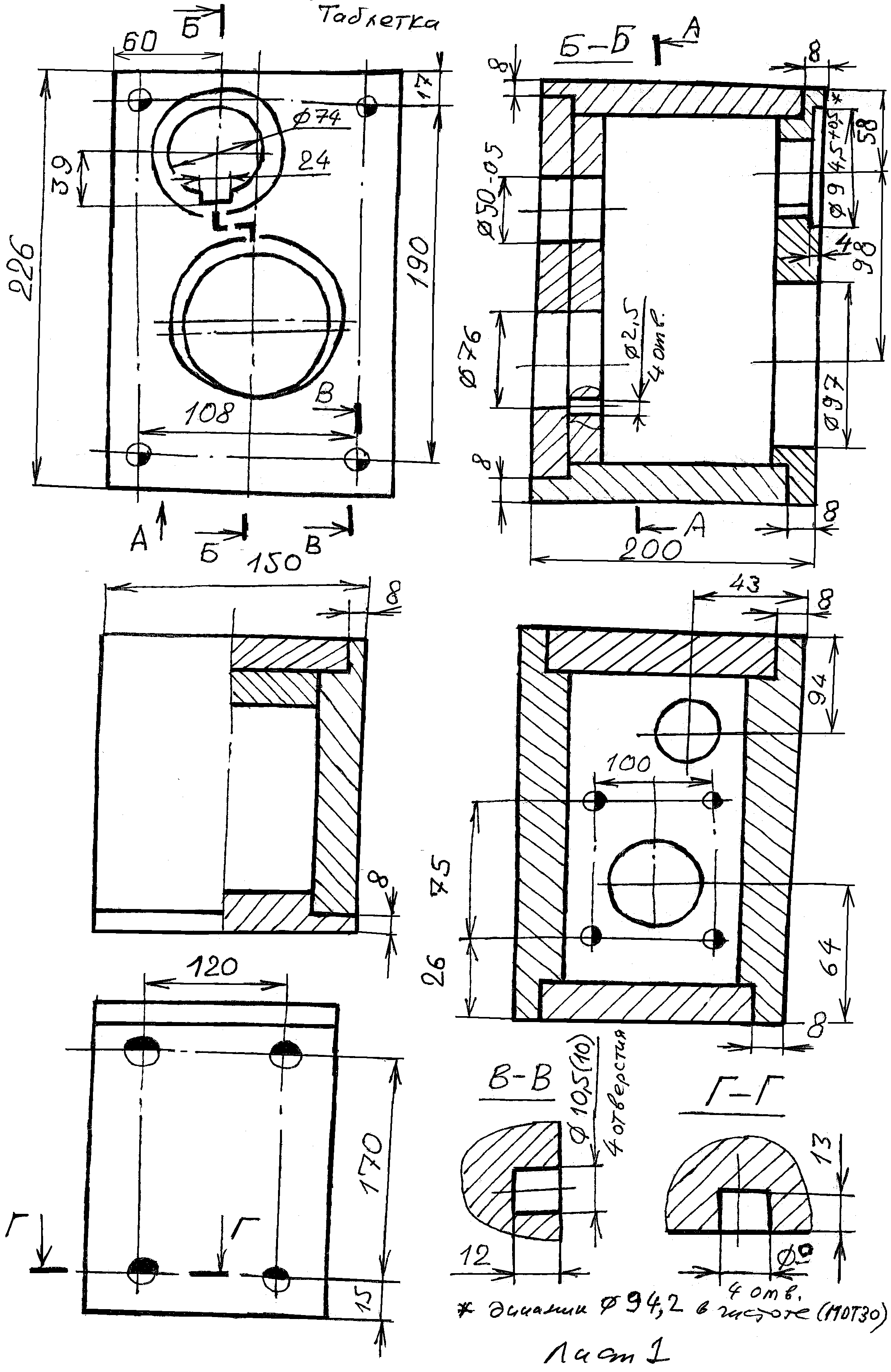

     Вот эскиз корпуса АС:

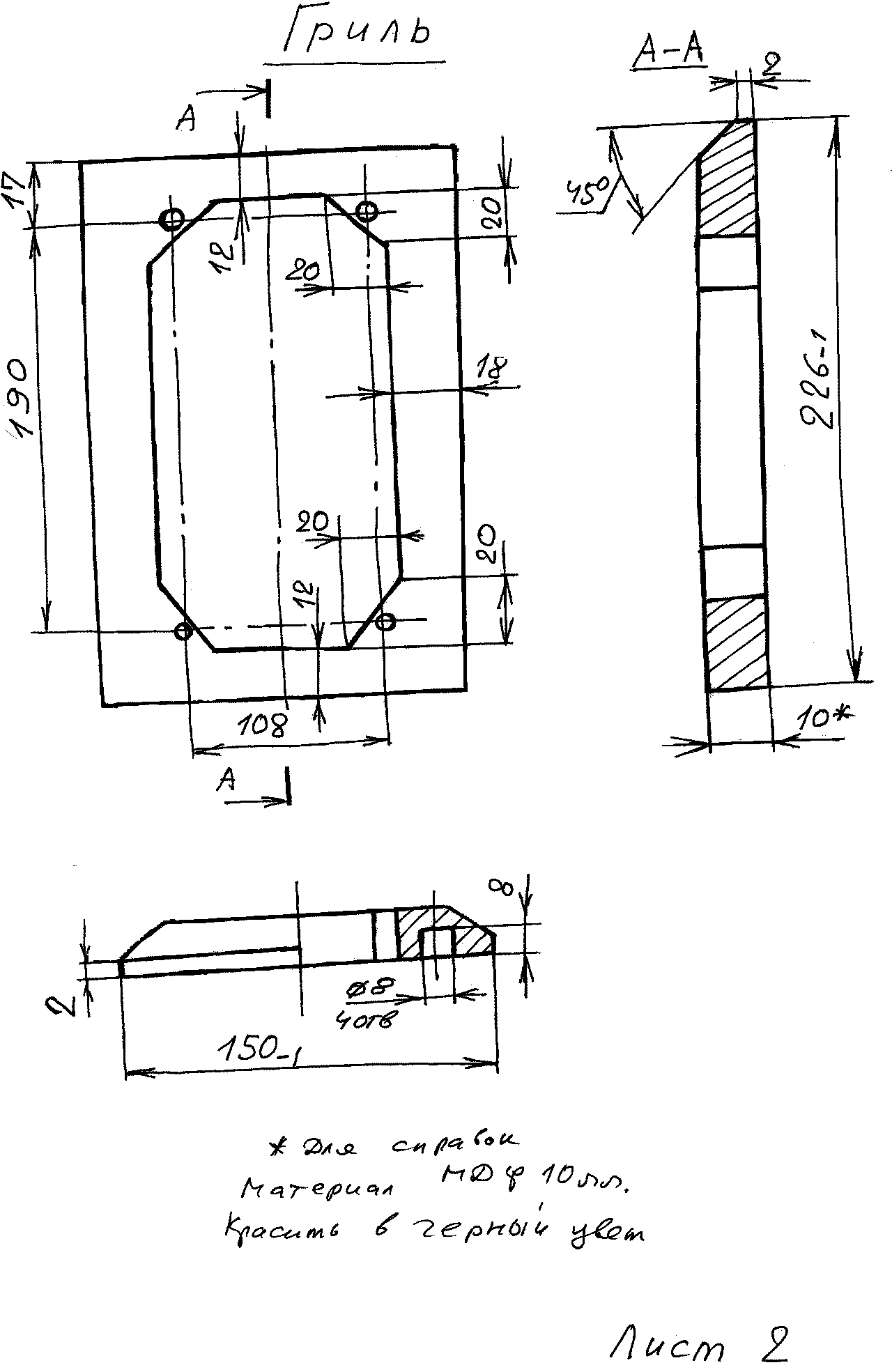

     Это эскиз рамки гриля:




     Твитеры утоплены в переднюю панель заподлицо. Мидбас "надвинут" на пищалку. Это хорошее решение со многих сторон:
     - неполностью, но выравниваются акустичесские оси обоих динамиков,
     - не нужно утапливать сложный профиль флаанца мидбасовой головки,
     - сближаются центры излученя, что улучшаеет характеристики направленности,
     - уменьшается потребный размер передней ппанели АС.
     Материал корпуса МДФ 16 мм.
     Задняя стенка сделана двойной. Это позволило, не увеличивая объем, увеличить длину порта ФИ.
     В качестве порта ФИ использована электротехническая пластиковая труба с наружным диаметром 40мм и готовая горловина. Внутренний диаметр 36мм.
     Длина ФИ 164мм.
     Глухие отверстия внутри корпуса служат для крепления кросовера.
     Корпус имеет простую конструкцию, что позволяет его легко повторить.
     В процессе сборки выяснилось, что порт ФИ немного упирался в твитер, но все же собрать колонку удалось. Из-за малых размеров корпуса при любых изменениях его нужно тщательно "провязывать".

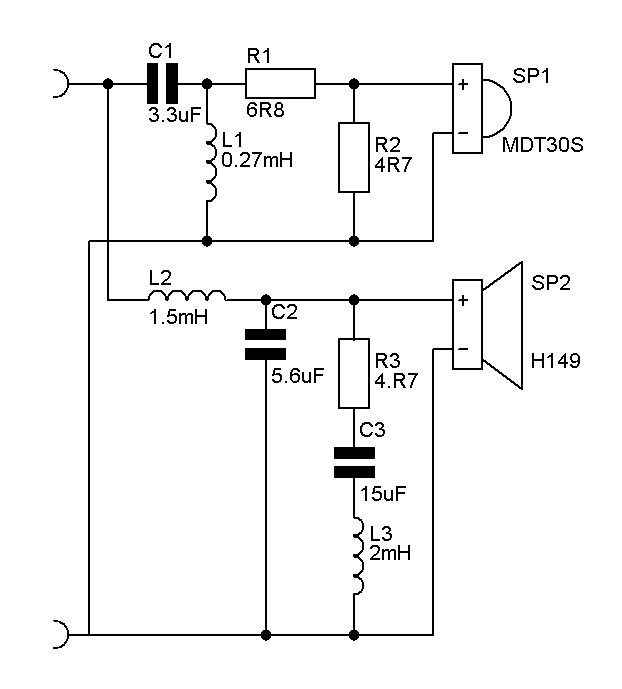

     А вот схема кросовера:




     В кросовере использовались максимально качественные детали, из-за чего он еле влез в корпус АС. Напрмер С1 это Мундорф Суприм, а L2 - ленточная катушка Мундорф 16AWG.
     Остальные конденсаторы - полипропиленовые Jantzen Cross Cap и Mundorf MCap, катушки - Solen с диаметром провода 0.8мм.
     Резисторы - MOX (металлооксидные) 10Вт.

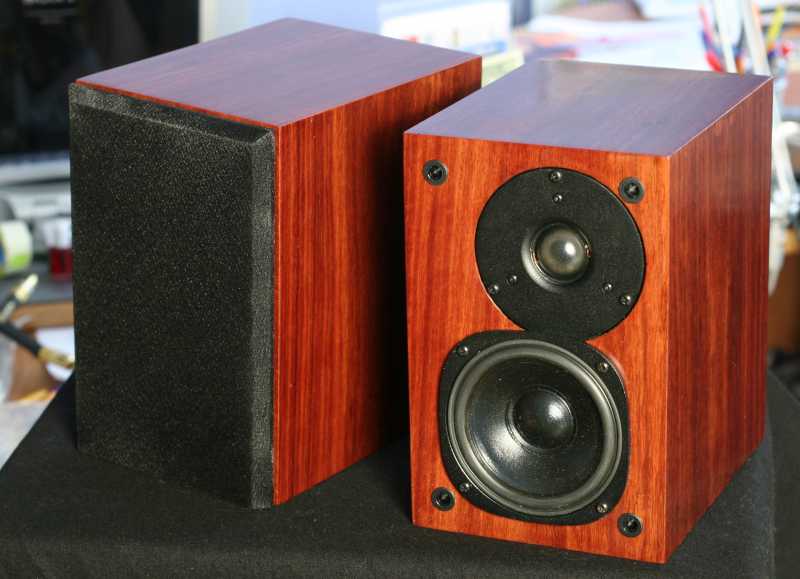

     Это готовая АС. Шпон Ярра.

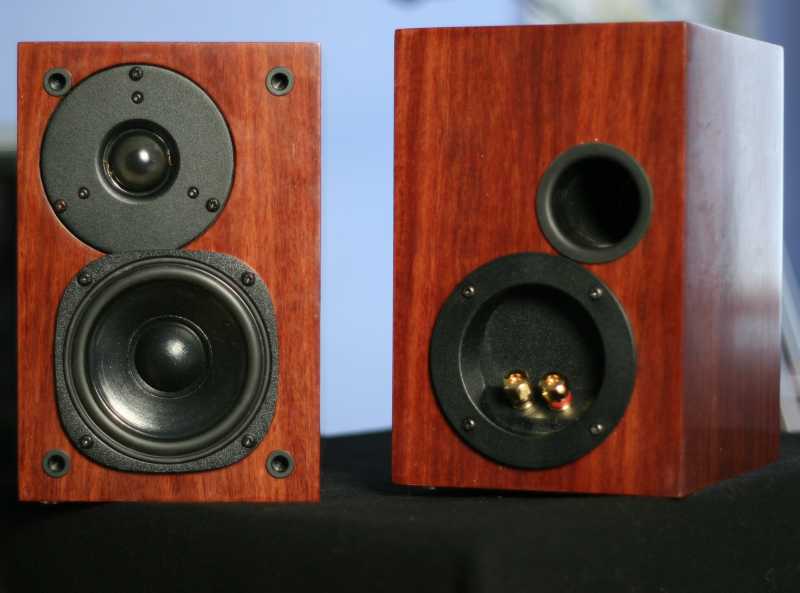

     Еще один вид готовой АС:

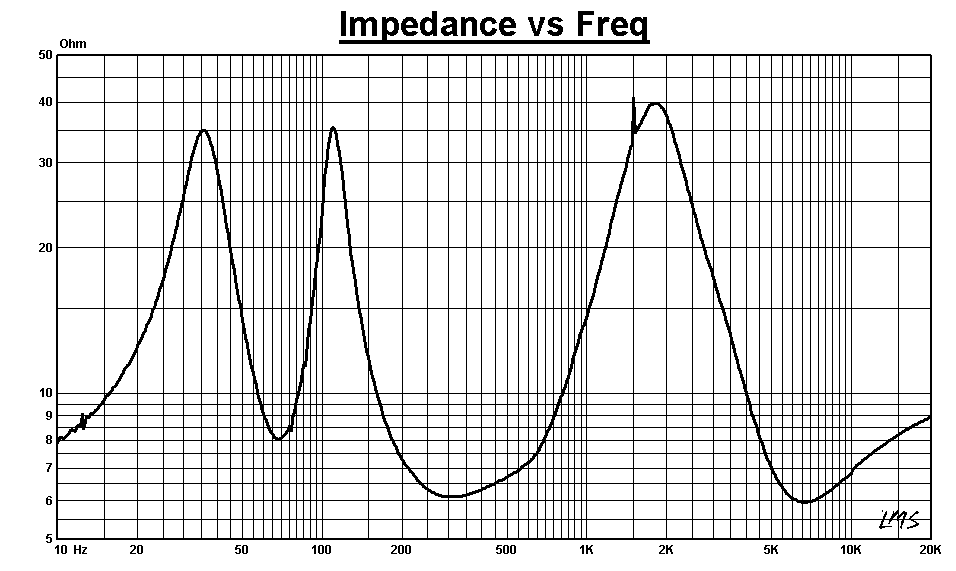

     Это импеданс громкоговорителя. Зарубка на 1.5кГц не присутствует в реальности. Импеданс нигде не падает ниже 5.9 Ом, так что АС представляет собой легкую нагрузку.

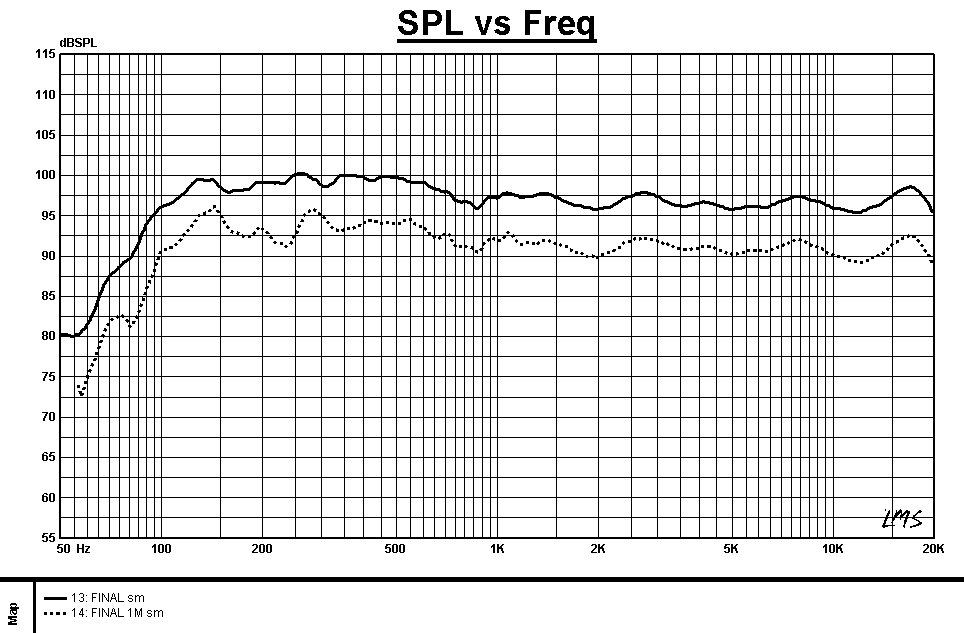

     Это АЧХ громкоговорителя. Верхняя - с расстояния полметра, нижняя - с метра.



     Как видно, ачх укладывается в плюс-минус два Дб.
     На цифры абсолютные звукового давления не надо обращать внимания. Реальная чувствительность АС - около 83дБ.
     Звучание АС нейтральное и неутомительное. Громкоговорители имеют высокое разрешение и динамичную середину.
