Трехполосная акустическая система на динамиках SEAS H1208, SEAS H1152 and Morel MDT30

Эта трехролосная АС имеет такие же СЧ и ВЧ динамики, что и "Новая "Таблетка" на SEAS H1152 и Morel MDT30S" , а НЧ динамик - SEAS H1208.

     Этот трехполосный напольник был сделан для моего товарища Бориса. Реализация проекта затянулась на два года.
     Была применена низкочастотная головка SEAS H1208. Это динамик с алюминиевым диффузором. У него довольно высокая индуктивность катушки. Но параметры голоки позволяют ее использовать в фазоинветоре малого объема (от 30 литров), что для восьмидюймовой головки достаточно немного.
     Я надеялся, что середина и верх у полученной АС будет не хуже, чем у маленького полочника "Таблетки".

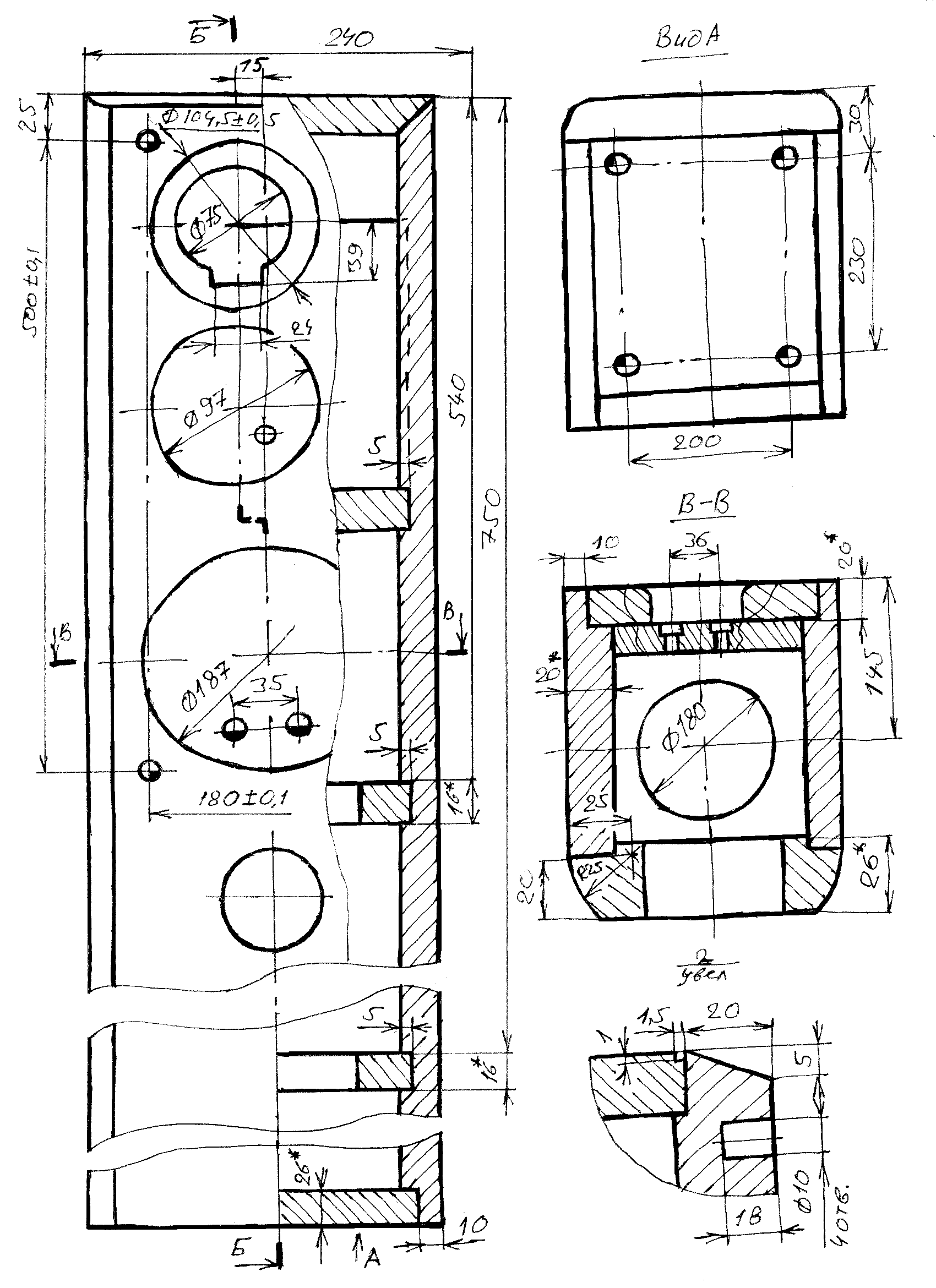

     Вот эскиз корпуса АС:

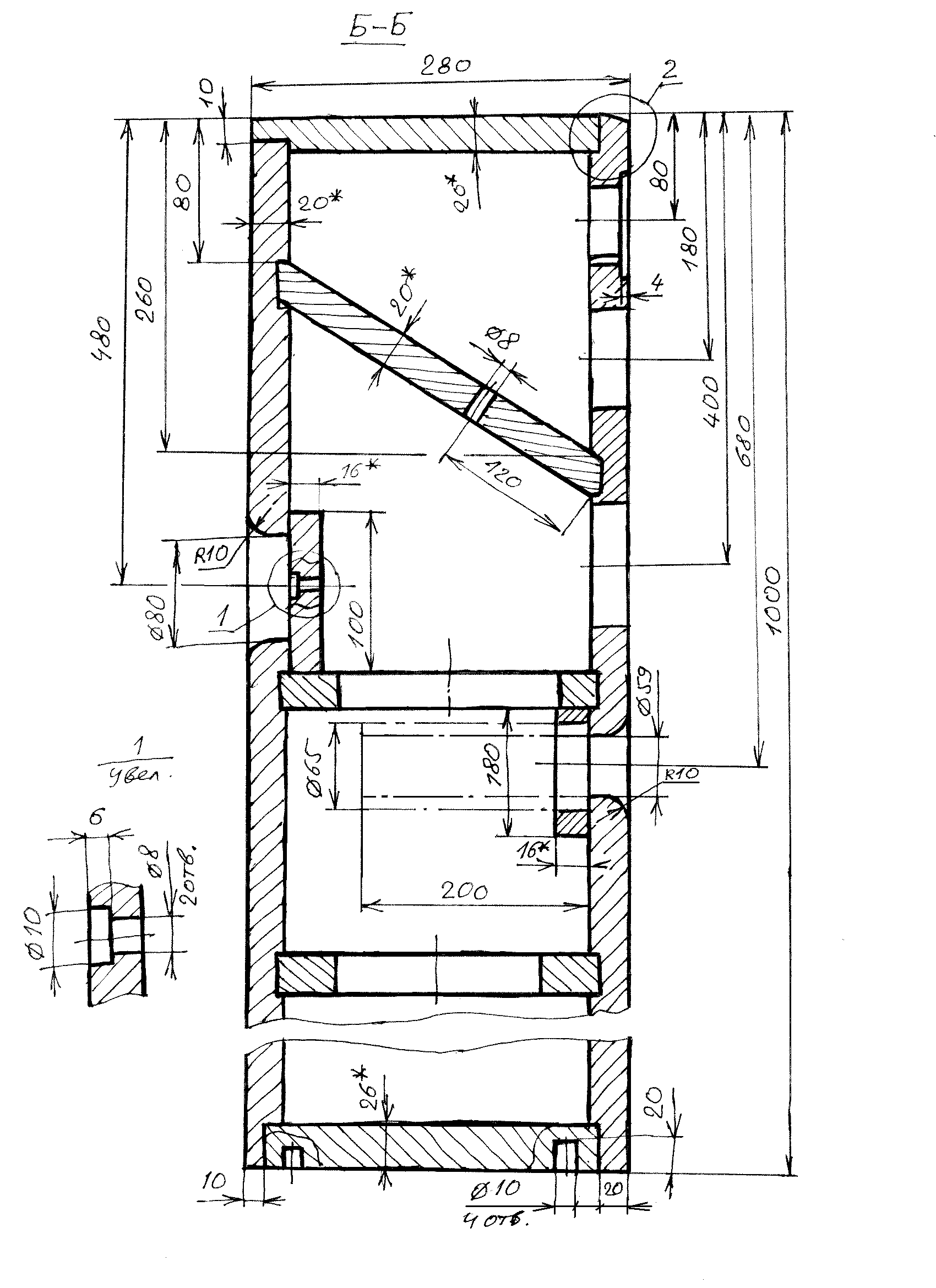

     Вторая страничка эскиза корпуса:

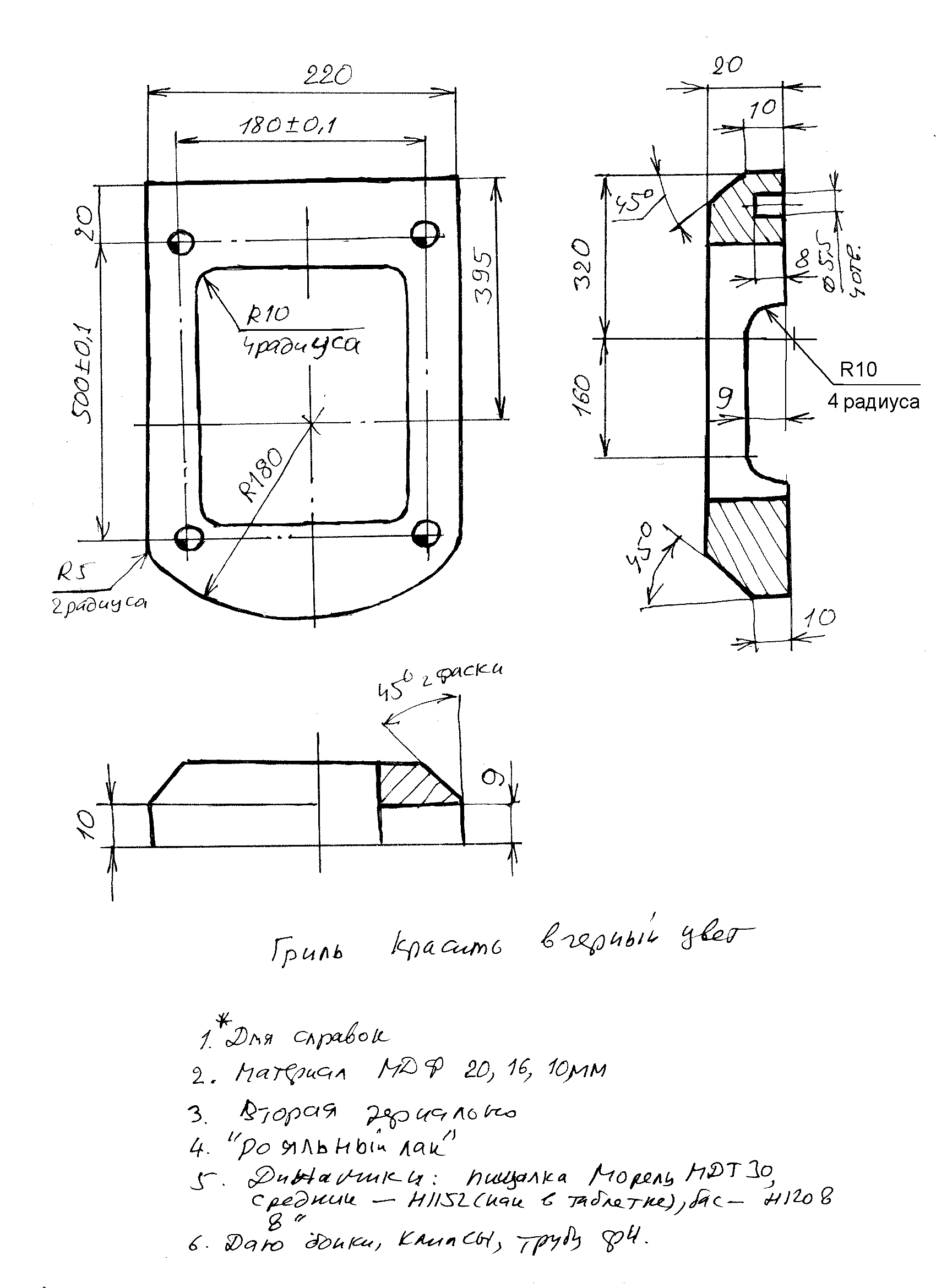

     Гриль:



     Вторая колонка - зеркально.
     Корпус делался под покраску "рояльный лак". Можно выполнить корпус в шпоне, тогда чашку для терминалов делать не нужно, а терминалы установить через отверстия в задней панели.
     Фазоинвертор, тогда, нужно применить стандартный пластмассовый.
     Отсек СЧ заполнен распушенным синтепоном почти полностью.
     В басовом отсеке тоже есть немного синтепона, размер куска примерно 250мм на 800мм.

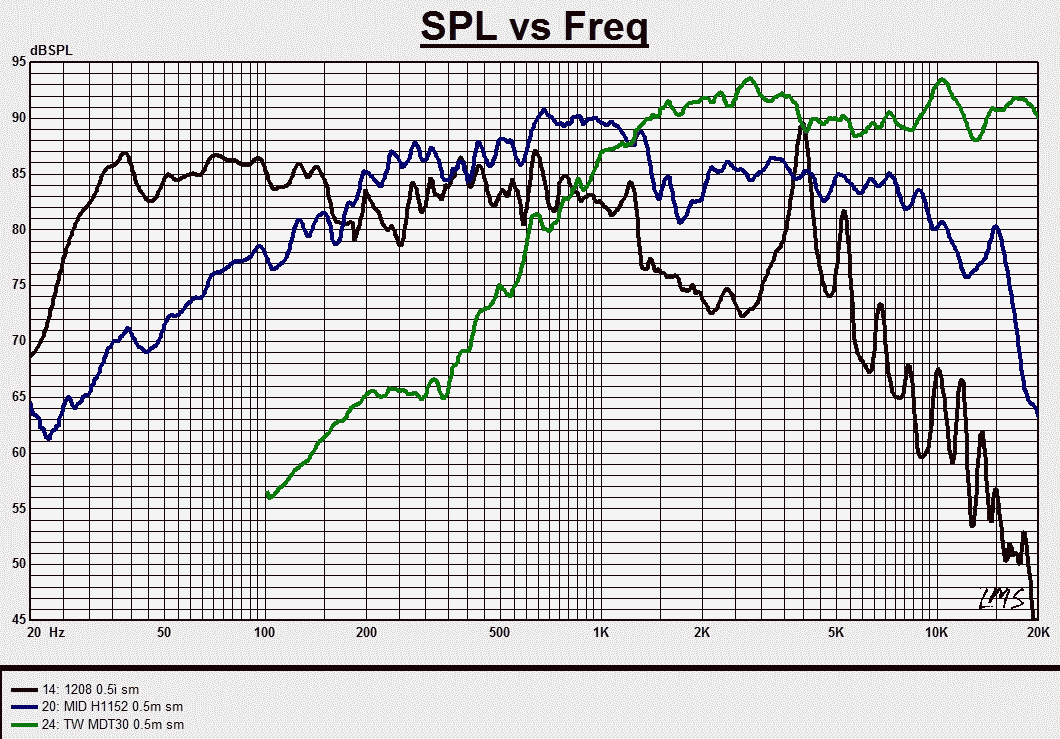

     Это АЧХ динамиков в корпусе:

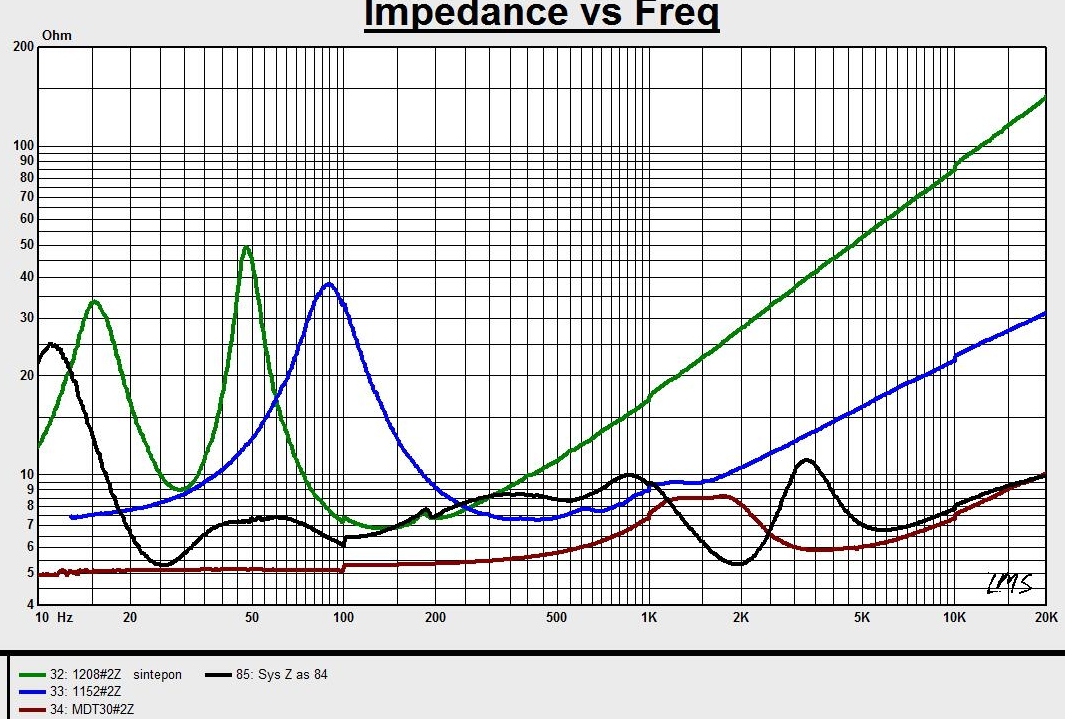

     Это импеданс динамиков в корпусе (синтепона нет), а также полный импеданс системы с фильтами и нормальным заполнением синтепоном:

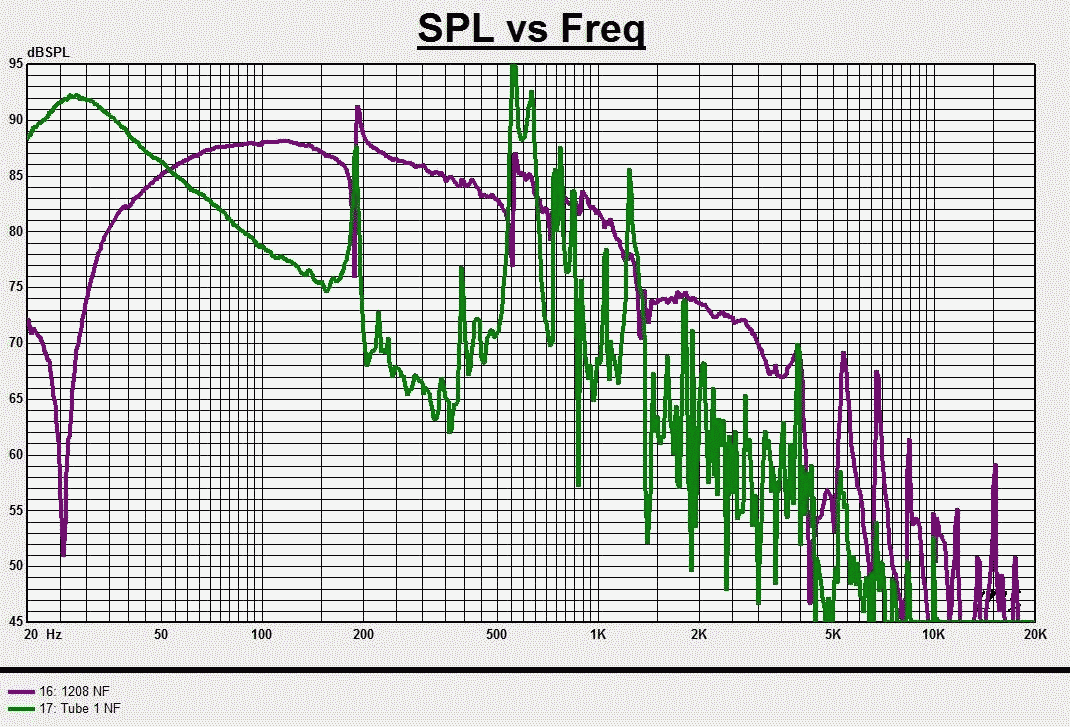

     Это АЧХ НЧ динамика и трубы в ближнем поле (синтепона нет):

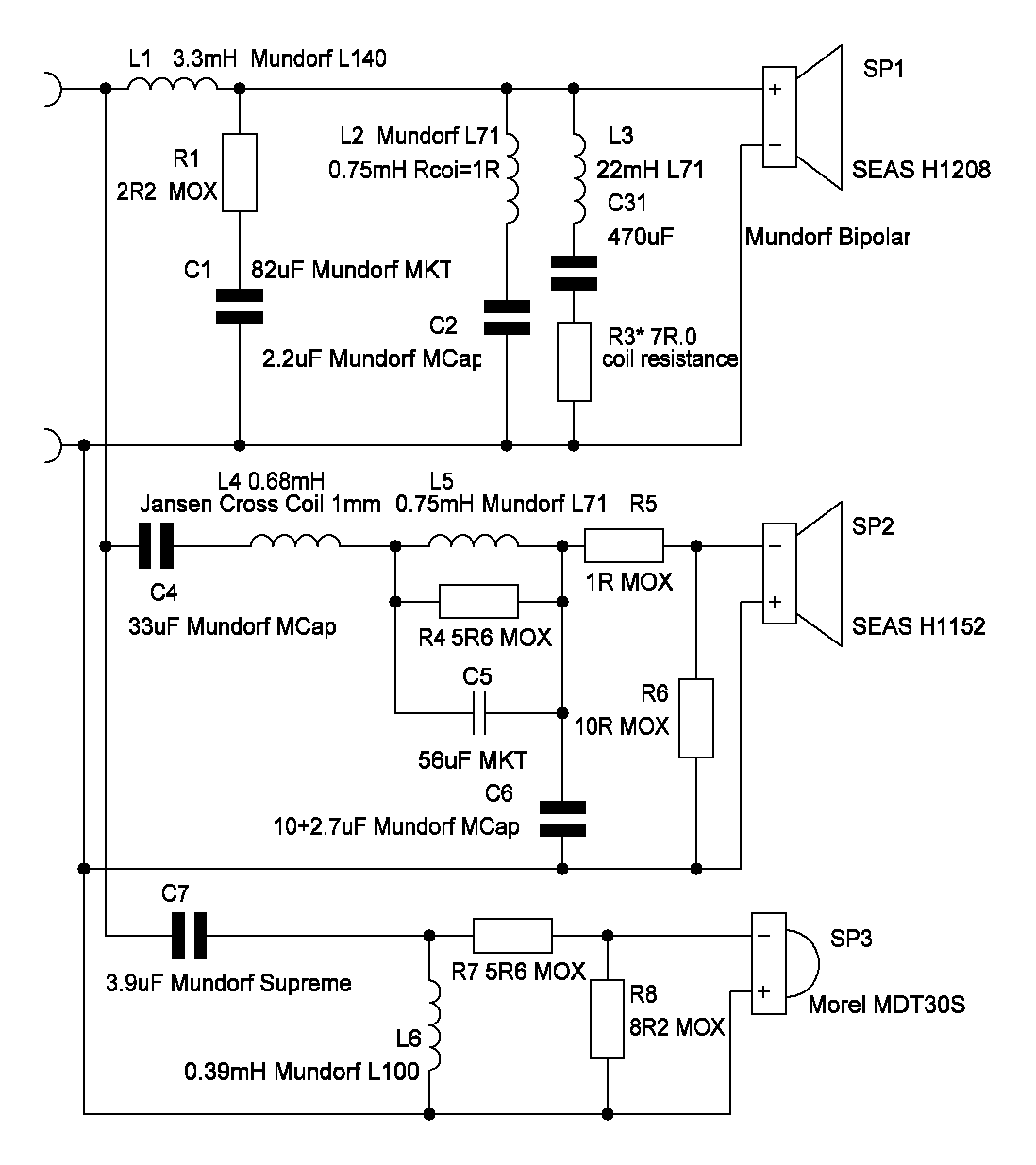

     А вот схема кроссовера:




     Применена полная компенсация накачки - контур: L3C31R3. При этом R3 - Это не резистор, а сопротивление катушки L3, намотанной проводом 0.7мм. На самом деле, эта катушка склеена из трех катушек Мундорф L71 5.6mH.
     Контур L2C2 вырезает нижний резонанс алюминиевого конуса H1208.
     Снизу раздел второго порядка с переполюсовкой. Акустический второй порядок обеспечивается на басовике вторым электрическим и на середине - первым электрическим.
     Для обеспечения акустического второго порядка снизу на СЧ достаточно одного конденсатора С2 - 33мкФ.

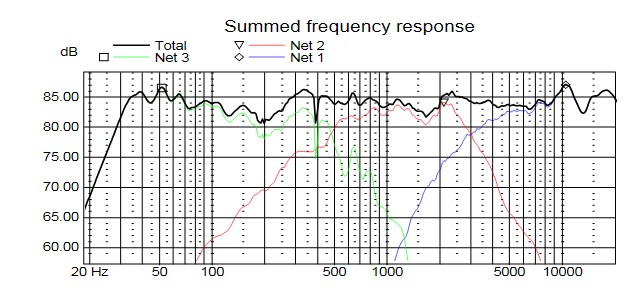

     Это результат симуляции в КАДе:





     Нижняя частота раздела - примерно 450Гц, верхняя - около 3кГц. Дырка на 400Гц - результат измерения АЧХ НЧ динамика в пустом корпусе. На суммарной измеренной АЧХ этого нет.
     Детали в фильтре применены относительно недорогие, кроме конденсатора на пищалке С7. Это Мундорф Суприм. В контурах сопротивления катушек использовалось для обеспеспечения нужной добротности без применения отдельных резисторов.
     Все детали - Мундорф.
     Импеданс системы не опускается ниже 5.4 Ом. Это легкая нагрузка для любого усилителя.

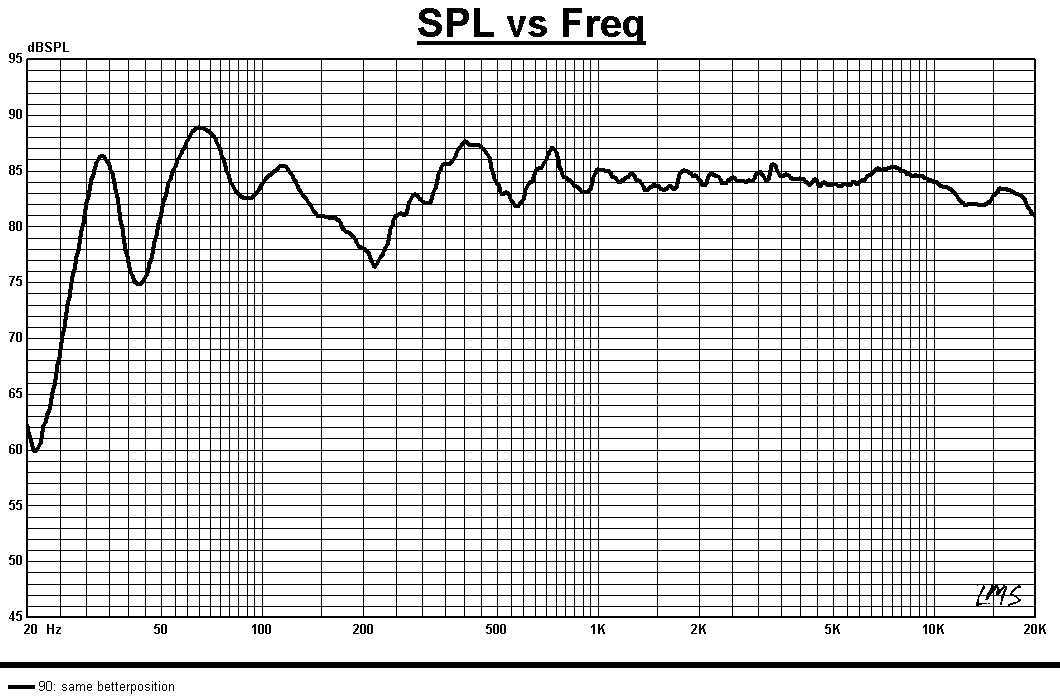

     Это АЧХ системы на оси пищалки, расстояние 1м :




     Последний графмк получен на другой системе, которая немного валит после 10кГц.
     Реальная чувствительность АС - в районе 84 дБ.
     Несмотря на долгую историю проекта, первый же фильтр из симулятора оказался удачным. АС имеет хороший бас и динамичную середину.
     Так как ы этой ас использованы те же динамики, что в"Таблетках" и "МТМ и центральном канале на СИС", то эти ас можно использовать в составе кинотеатра высокого уровня в качестве фронтов.
     Такого кинотеатра достаточно для комнат 18-35 метров.

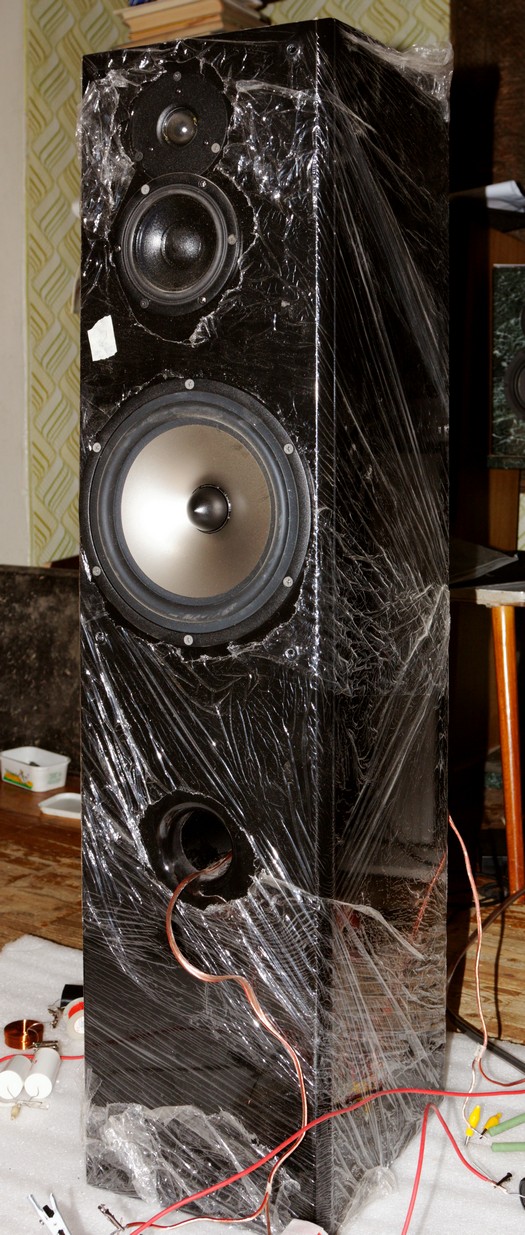

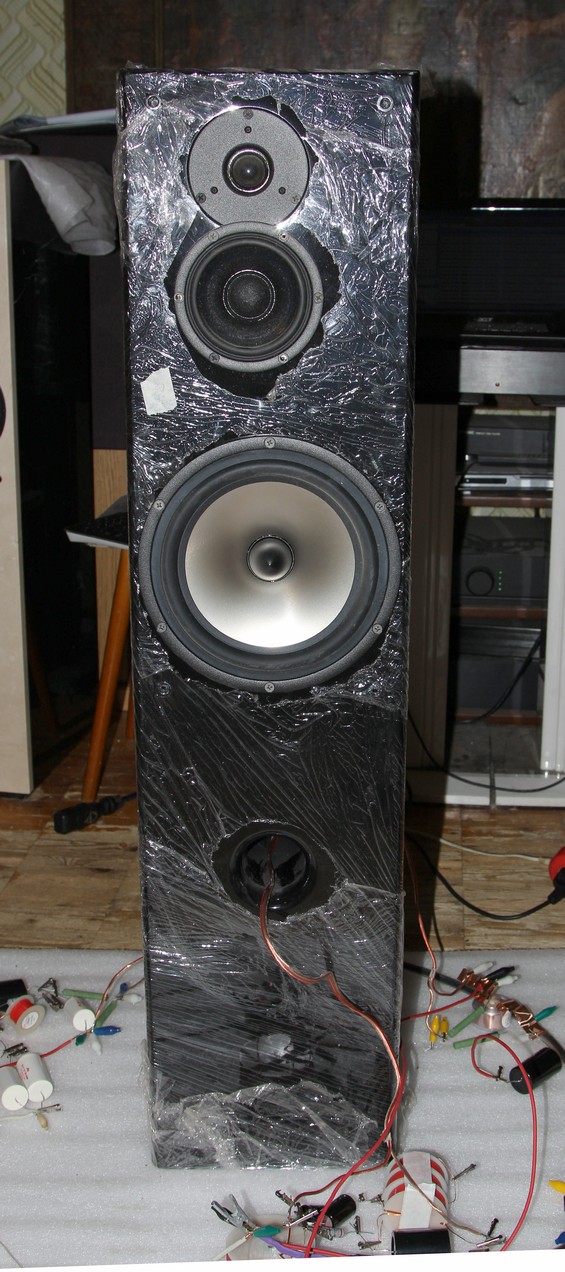

     Внешний вид АС при наладке:

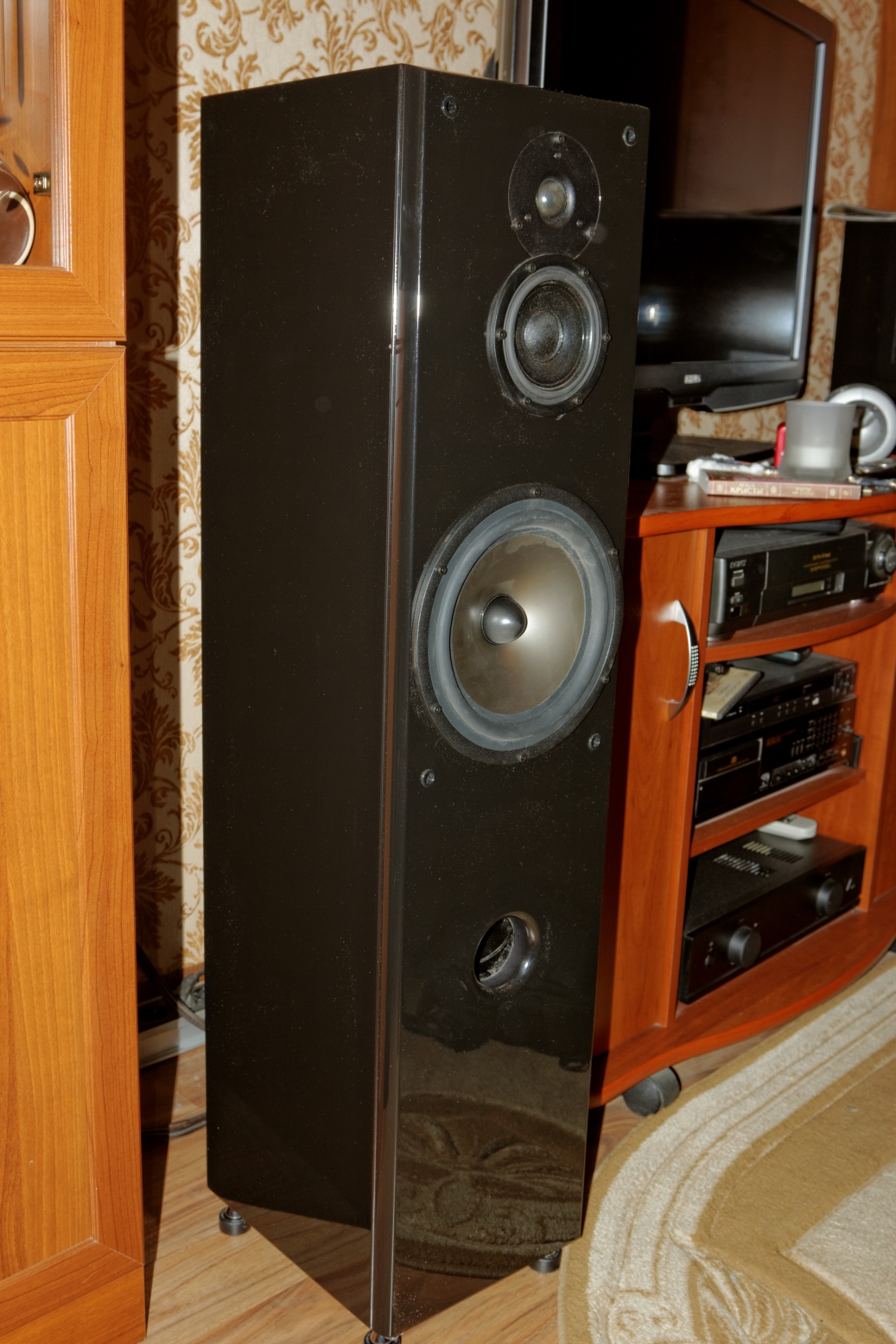

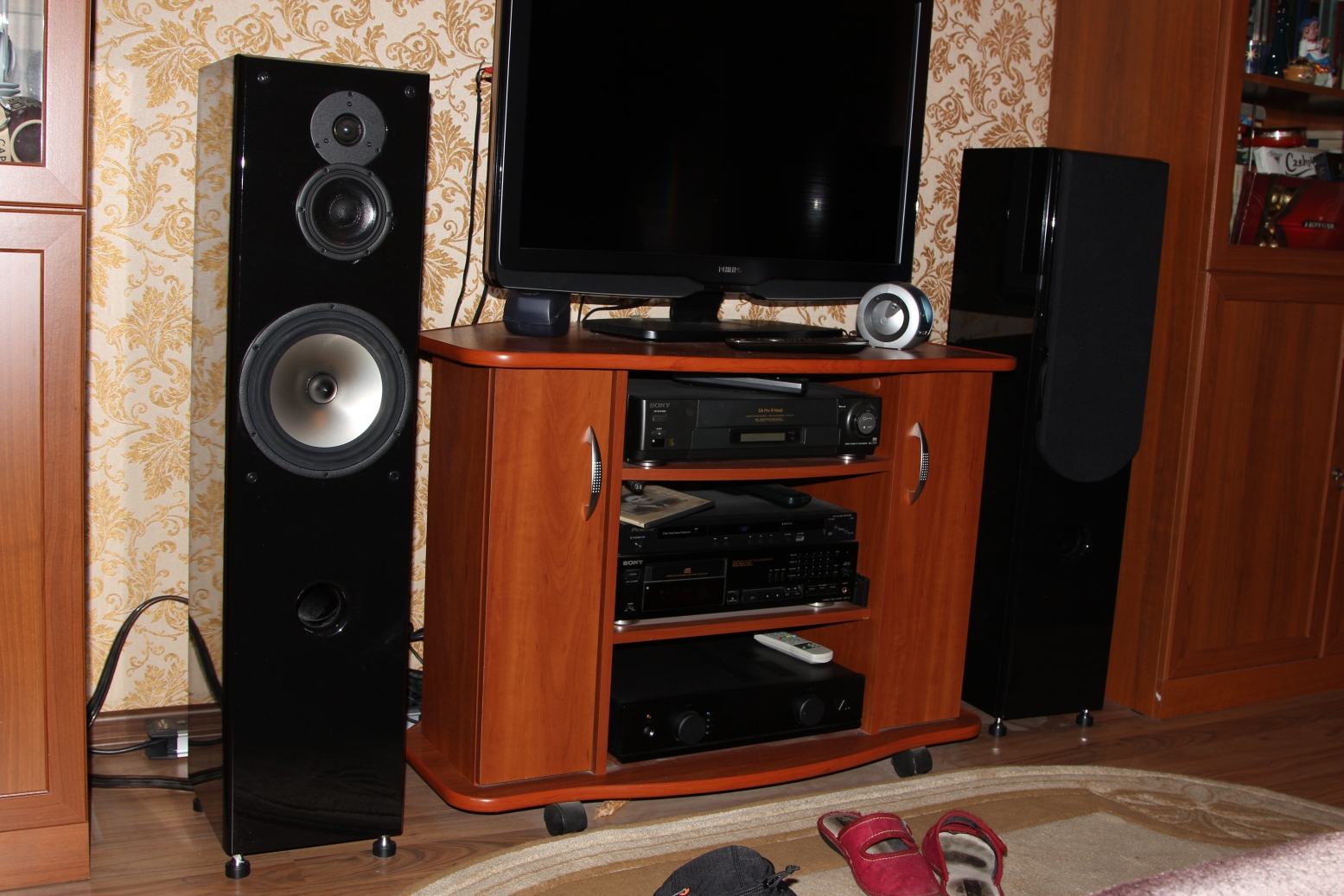

     Готовая система:
