Активная трехполосная акустическая система на динамиках Сканспик

Это трехполосная акустическая система с десятидюймовой низкочастотной головкой в ЗЯ, которая работает от отдельного усилителя с активным кросовером.

     Активные системы имеют много значительных преимуществ перед пассивными.
     Такими преимуществами яляются, в частности:
     - возможность не обращать вниманияя на чувствительность применяемых головок
     - реализация низких частот раздела, что затруднено в пассивных системах;
     - низкая стоимость активного кроссовера по сравнению с пассивным с применением хайэндных деталей;
     - более низкие требования к усилителям и возможность использования усилителей, оптимизированых для полосового усиления;
     - возможность исключить влияние колоночных проводов, что является несомненным недостатком для их продавцов :-) .
     Почему же активных систем так мало на рынке? Многие производители акустики - это мебельщики. Такими являются уважаемая Sonus Faber и Jamo, например. Другие не просто мебельщики, которые только собирают АС, но все равно, электроника для них это очень непростое дело. А электронщики, как правило, не могут делать хорошую акустику.
     Кроме того, маркетологи тоже влияют. Куда девать вышеупомянутые кабели, как настраивать свою систему? Да и рынок консервативен.
     Описываемая система является полуактивной - у нее активный раздел басового и СЧ-ВЧ звеньев. А само СЧ-ВЧ звено имеет пасивный фильтр.
     Такая система имеет ряд преимуществ:
     - Так как самым тяжелым для усилителя является большой басовик, то он работает от своего канала, а СЧ-ВЧ звено работает от другого канала. что обеспечивает низкую интермодуляцию.
     - СЧ-ВЧ звено может быть самостоятельным громкоговорителем, будучи отключенным от ФВЧ, который состыковывает его с басовым звеном.
     - Можно избавиться от наиболее больших и дорогих деталей пассивного фильтра, обеспечивающих нижню частоту раздела. Эта частота может, при этом, сколь угодно низкой.
     - Можно применить обычные стерео усилители мощности в каждой АС из пары.
     - Так как снизу обычно поряжок фильтра низкий, можно обойтись пассивными RC цепочками на входе усилителей мощности, что упрощает и удешевляет систему.
     Выбор динамиков определялся простотой реализации. Снизу десятидюймовый басовик в ЗЯ, большой среднечастотник, который мог обеспечить низкий раздел, и хорошая ВЧ головка, которая не предъявляет требований по частоте раздела.
     Таким требованиям удовлетворял десятидюймовый динамик ScanSpeak 25W/8565-01 в качестве НЧ звена, СЧ динамик из серии Ревелаторов: 15M/4531K00 и моя любимая пищалка: D2905/970000 .
     Дизайн корпуса не зависил от меня (определялся заказчиком), я только обеспечивал правильную с точки зрения техники реализацию.

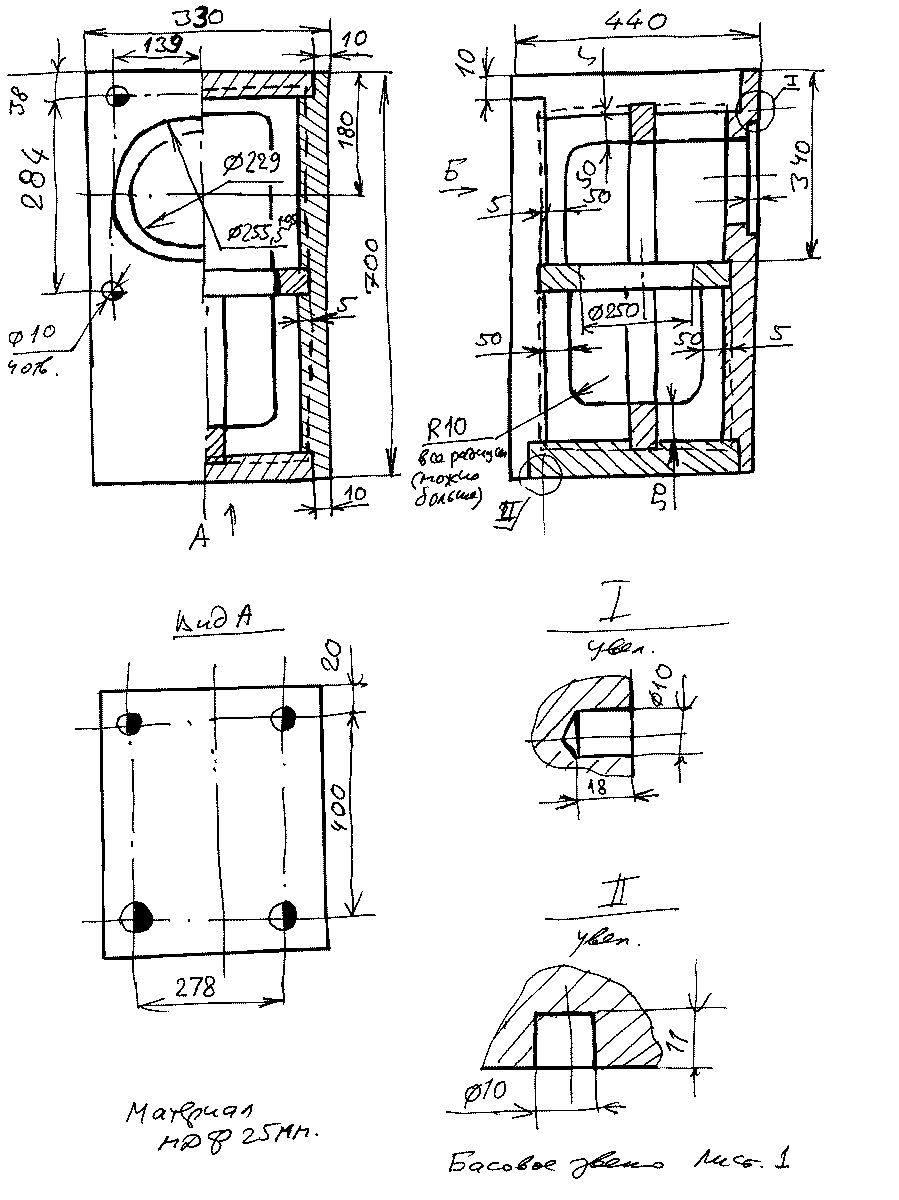

     Басовое звено представляет собой обычный прямоугольный ящик, объемом около 70 литров, что обеспечивает добротность НЧ головки в оформлении около 0.7.

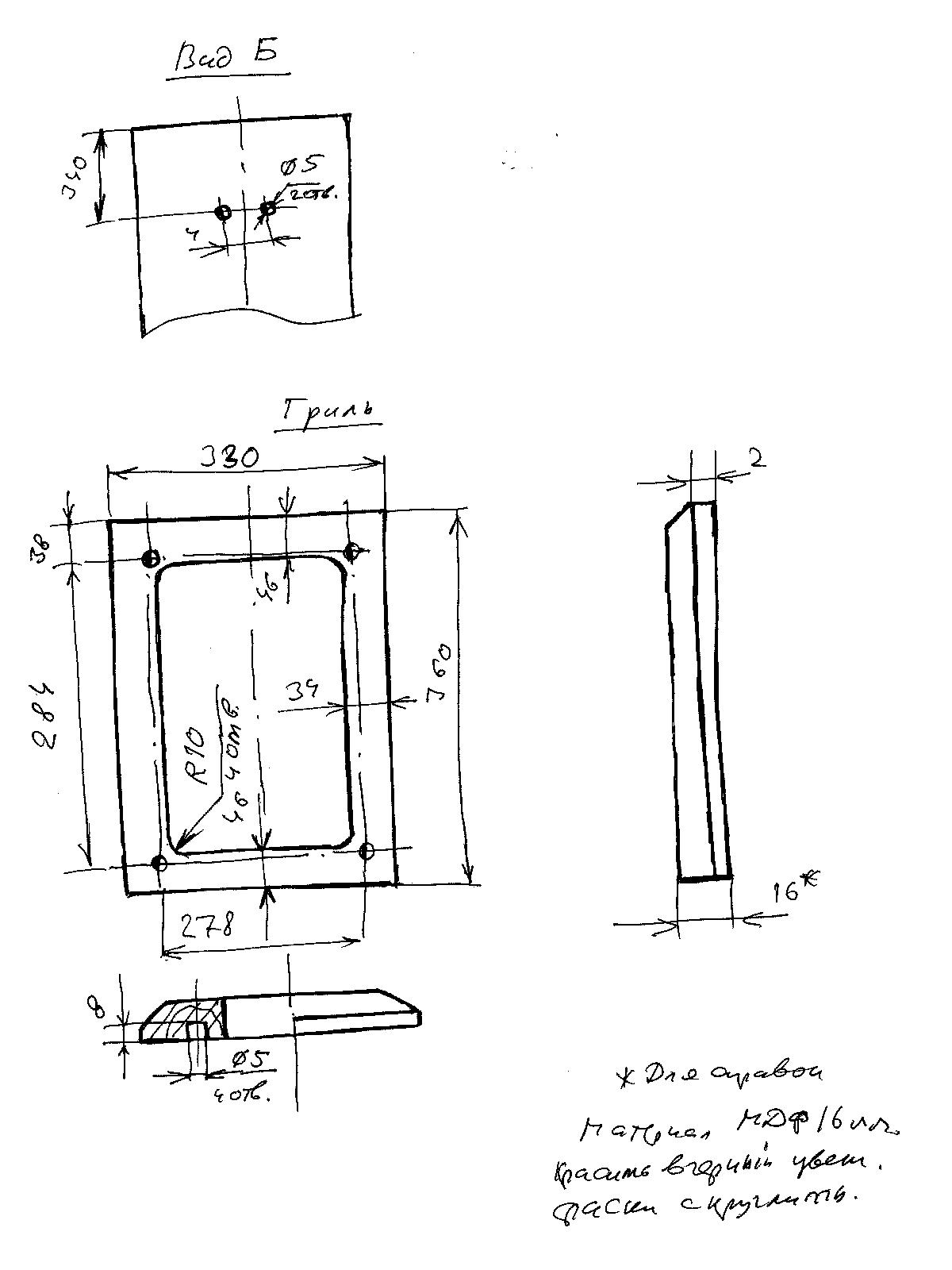

     Вторая станичка эскиза басового звена:

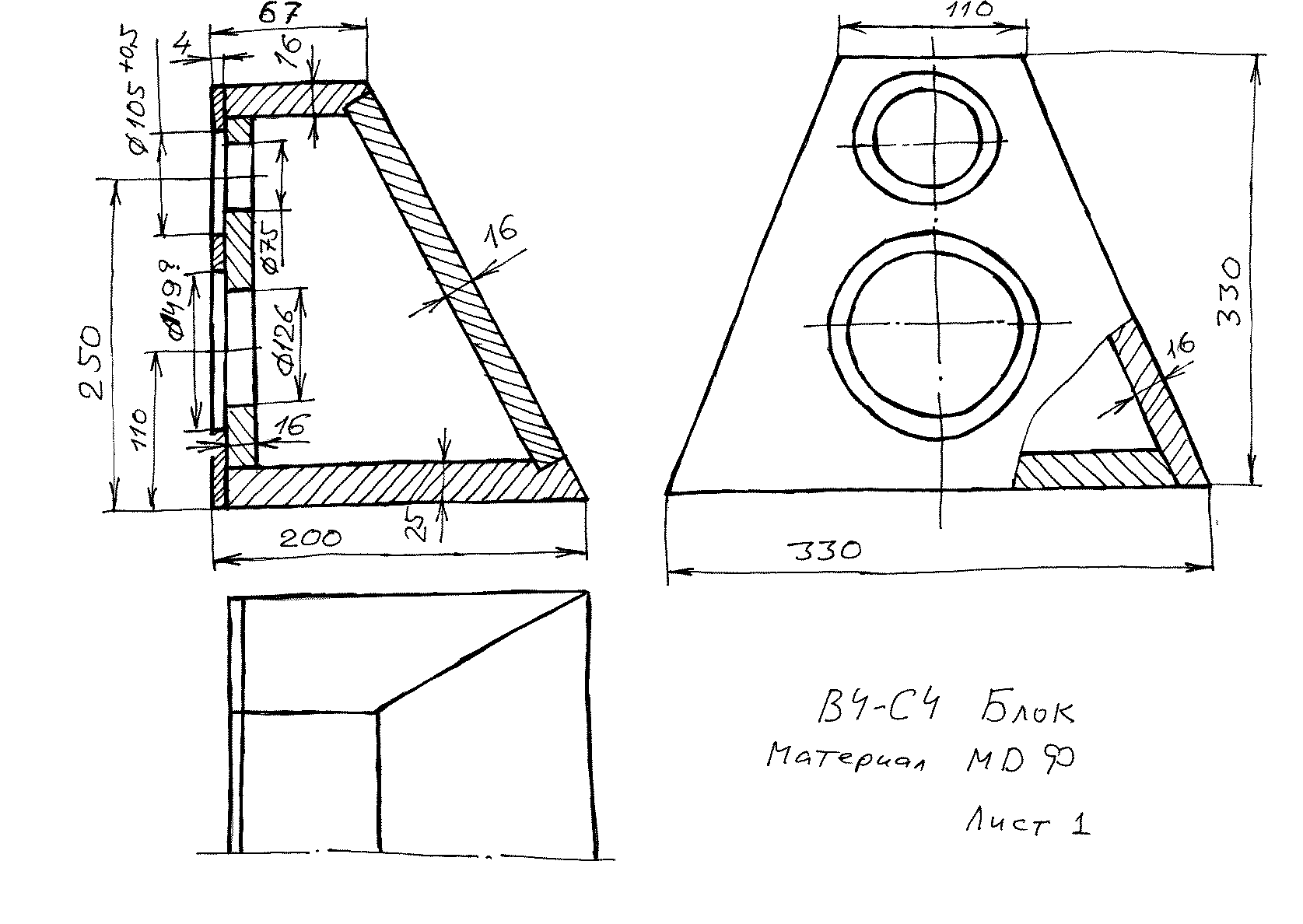

     СЧ-ВЧ звено:

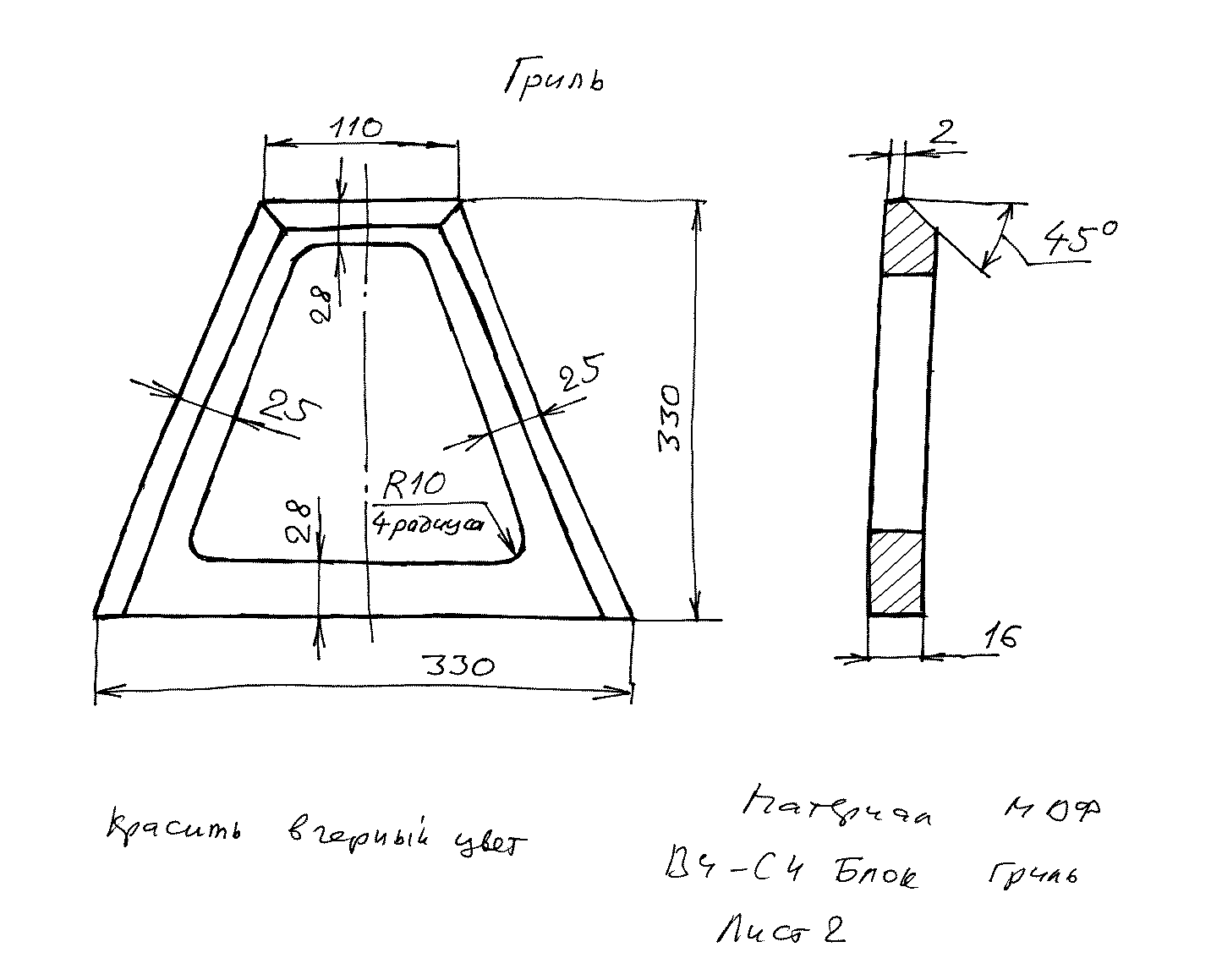

     Вторая станица эскиза СЧ звена:




     Так как в корпусе нет особых выкрутасов, то не было особых проблем.
     Объем СЧ-ВЧ отсека заполнен распушенным синтепоном, кроме пространства, прилегающего к СЧ динамику.
     Внутренние поверхности отсека СЧ-ВЧ обклеены герленом.
     В басовом отсеке есть немного синтепона, расположенного посередине объема.

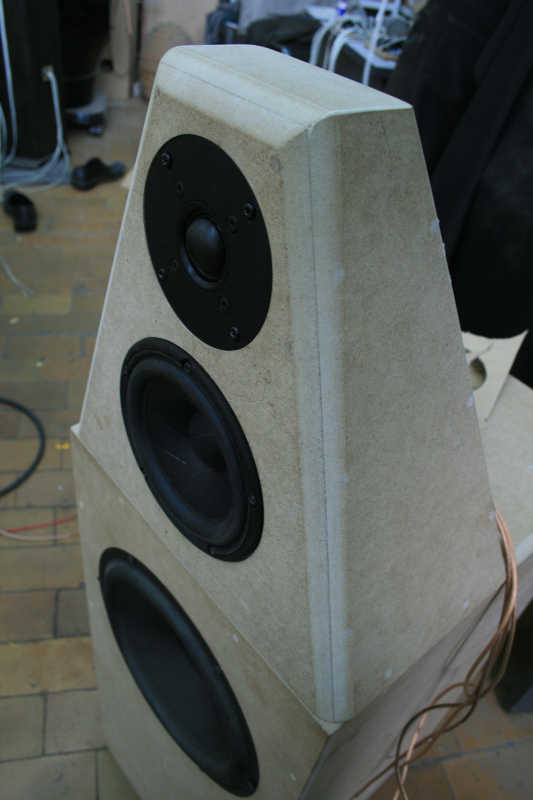

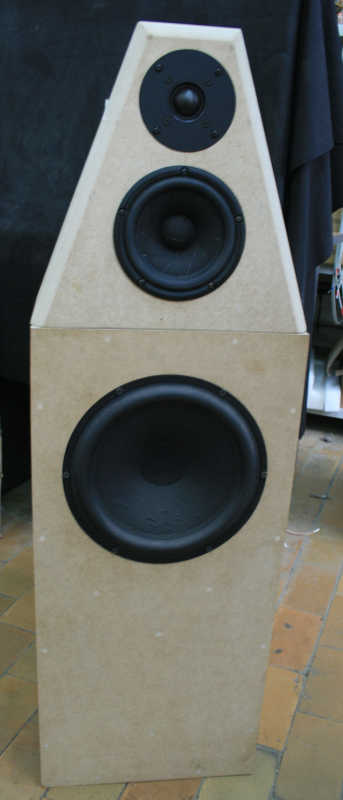

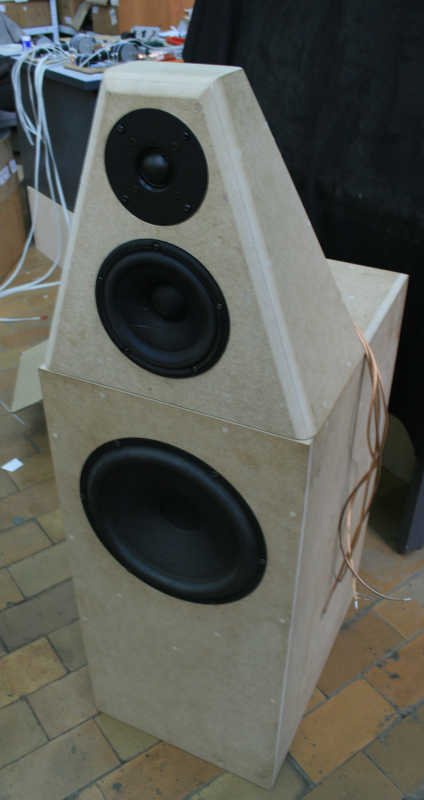

     Так это выглядит в некрашенном виде с вставленными динамиками.

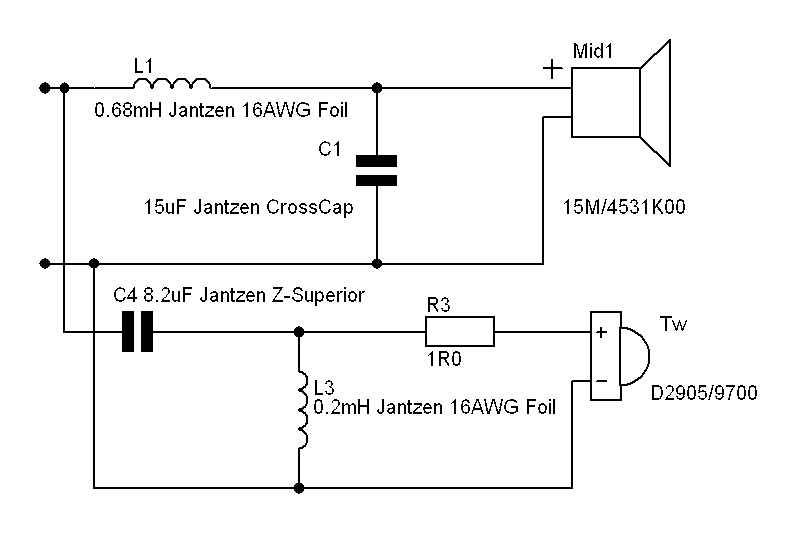

     Это схема пассивного кросовера СЧ-ВЧ блока:




     Простота изумительная! :-)

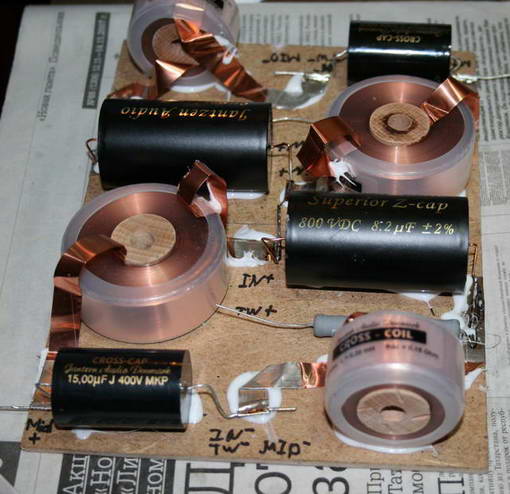

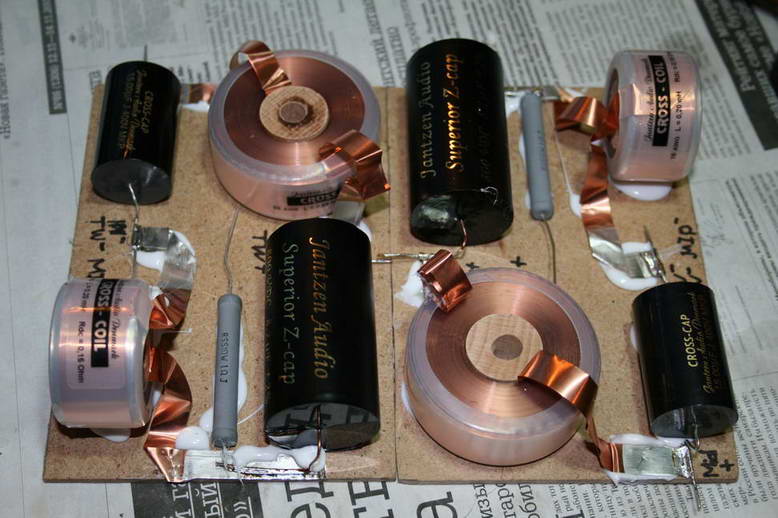

     Так он выглядит:

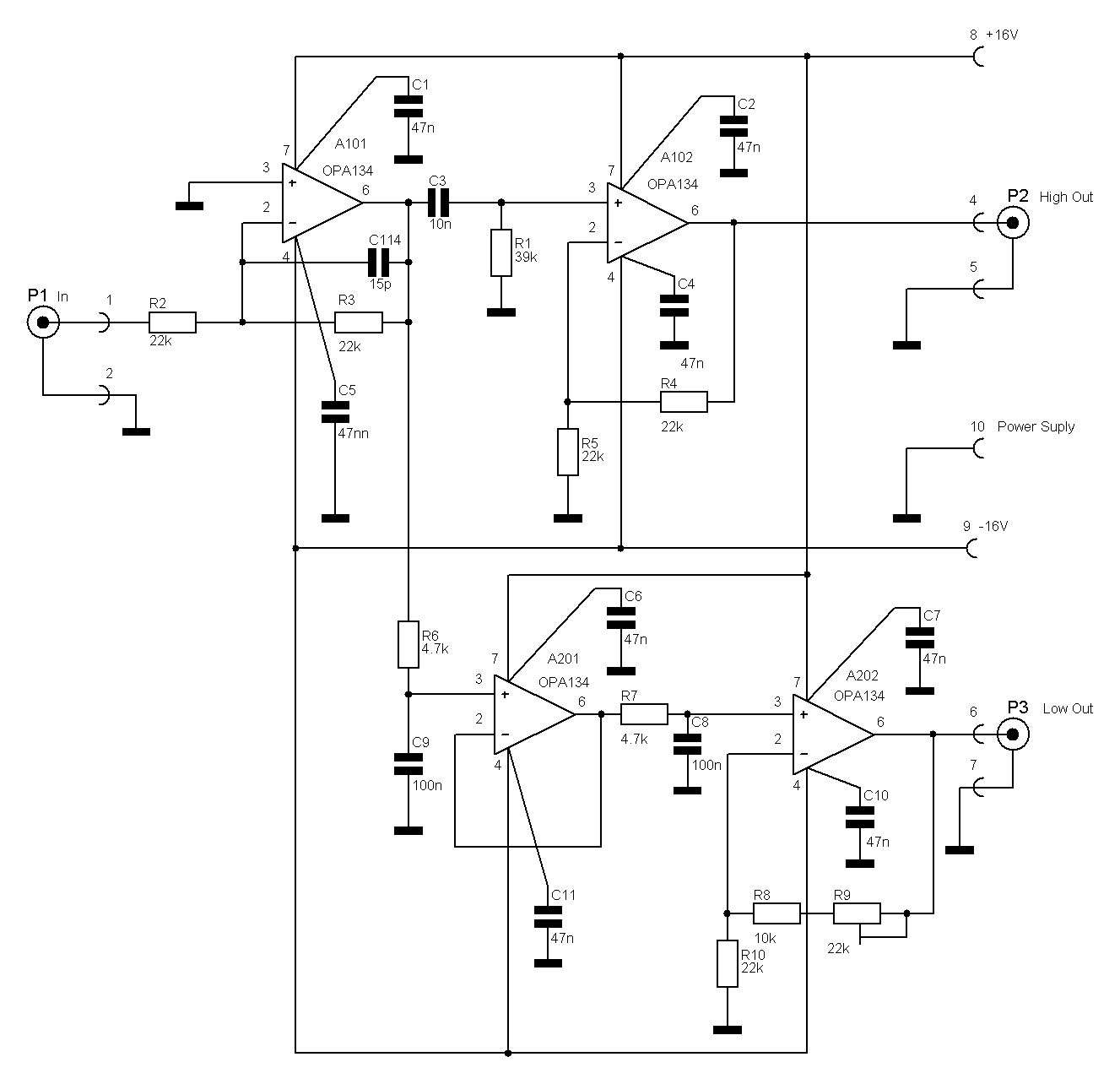

     Это схема активного кросовера НЧ раздела.





     На самом деле, половину элементов можно выкинуть. Но это схема платы, которая делалась реально.
     Операционники А102 и А202 не нужны, если вы знаете какое сопротивление стоит на входе усилителей мощности.
     Номиналы всех емкостей также можно сделать одинаковыми.

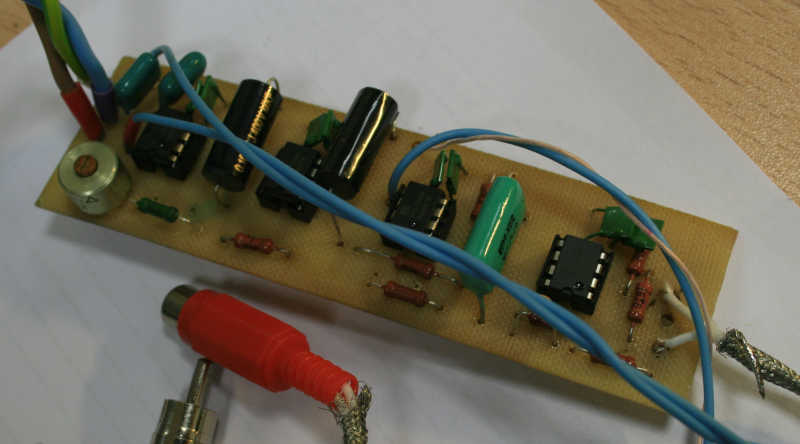

     Так выглядит собранный активный кросовер:




     Он же с блоком питания:




     Номиналы элементов в ФВЧ и ФНЧ разные и электрический порядок разный. Но на самом деле акустические скаты на разделе НЧ-СЧ получаются второго порядка.

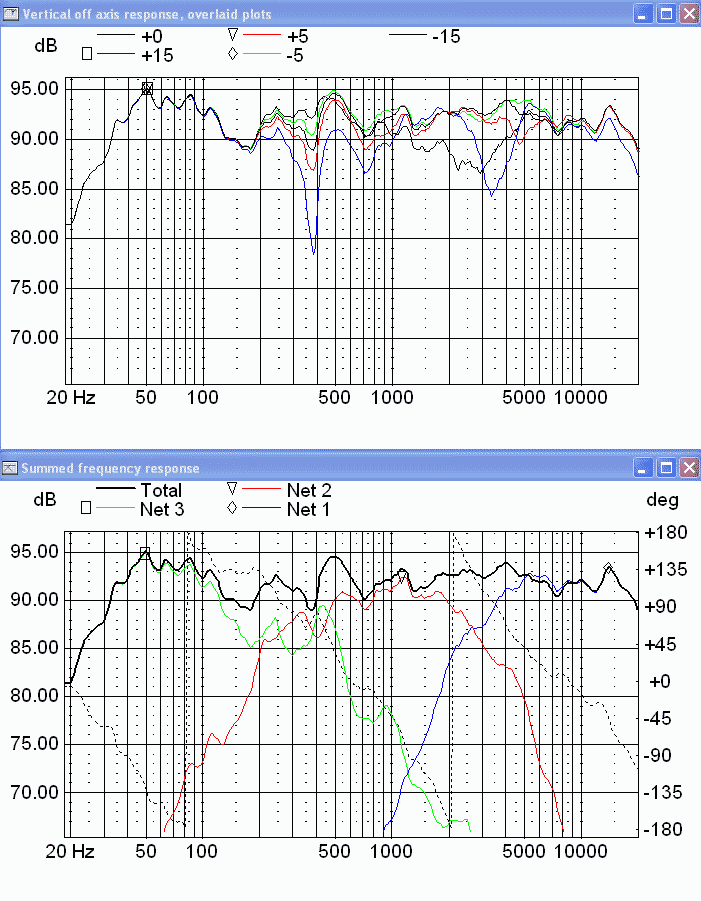

     Это синтезированная АЧХ системы на основе измерений АЧХ и импедансов динамиков в корпусах с фильтром:




     Верхний график - семейство характеристик при отклонении микрофона на =-5 и 15 градусов по вертикали.
     Видно, что частоты раздела 400Гц и 2.5кГц.
     Это измеренная АЧХ СЧ-ВЧ звена с полметра не подрезанная активным фильтром снизу. BR>



     Как видно, она не такая сташная, как синтезированная. Надо еще учесть, что в синтезированной все, что ниже 500 - это комната, которая сильно отражается на измерениях низко стоящего басовика. Играет все это очень ровно.

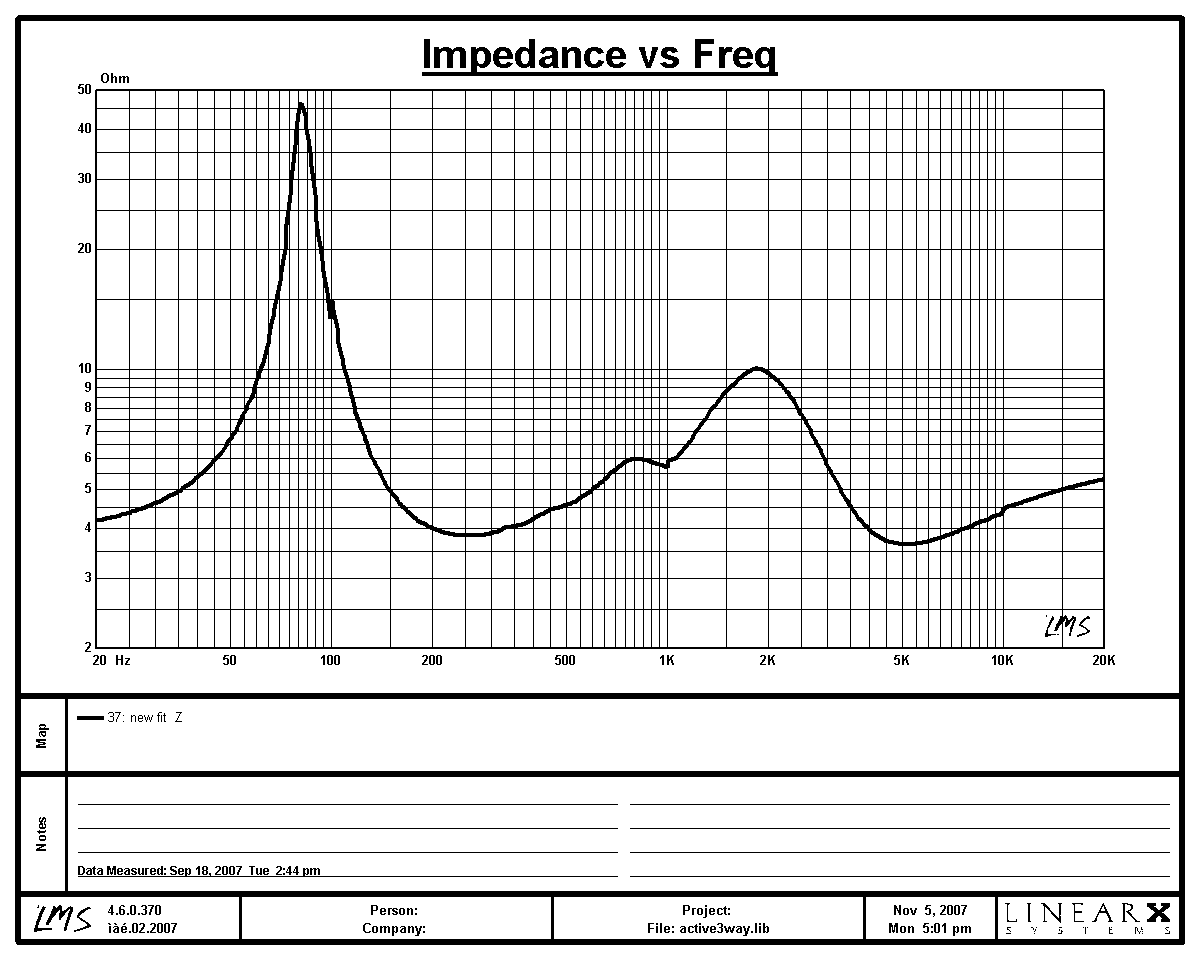

     Это измеренный импеданс НЧ=СЧ звена с фильтром:




     Минимальное значение импеданса - 3.6Ом. Надо помнить, что СЧ динамик четырехомный.
     Будучи собранным всесте, все заигало с первого раза и сразу нормально. Впоследствии были внесены только 2 изменения в фильр СЧ-ВЧ. Выше показана последняя версия.
     Выставить бас относительно СЧ-ВЧ легко на слух с плмощью резистора R9 на схеме активного фильтра. Поэтому я даже не измерял ничего дополнительно.
