Трехполосная акустическая система на динамиках Сканспик

Это трехполосная акустическая система с восьмидюймовой низкочастотной головкой 21W/8554 с диффузором из кевлара.

     Этот проект долго существовал, была сделана пара вариантов фильтров, но только в 2014 году мне удалось получить тот результат, который радует.
     Применение динамика размером в 8 дюймов делает АС "взрослой" трехполоской, способной обеспечить звуковое давление, достаточное для озвучивания комнаты до 30 квадратов.
     Вначале я планировал для этой конструкции ту же середину: Вифа D75MX-41-08, что и в предыдущей конструкции. Поэтому к басовику предъявлялись повышенные требования: он должен был играть до 1кГц, иметь высокий показатель Bl/Mms и ровную АЧХ сверху, чтобы состыковаться с купольным среднечастотником.
     Таким требованиям удовлетворял динамик ScanSpeak 21W/8554 и также новый динамик SEAS W22NY001 (E0045). Но последний я не смог достать, а Сканспик был в наличии.
     Впоследствии середина была выбрана другая, но басовик не поменялся.
     Данный динамик не может дать очень низкого глубокого баса, но он обеспечивает четкий и разборчивый бас и высокое звуковое давление.
     Среднечастотный динамик ScanSpeak 12M/4631G00 относится к серии Ревелатор. В отличие от своего старшего собрата 15M имеет неодимовый магнит и меньшую массу подвижной системы. К недостаткам следует отнести высокую цену и отсутствие медных колец в магнитной системе.
     Пищалка в этой АС та же, что и в первой моей трехполоске на Скан-Спике с купольным СЧ - D2905/9700 - одна из моих любимых пищалок. У нее нет магнитной жидкости в зазоре.

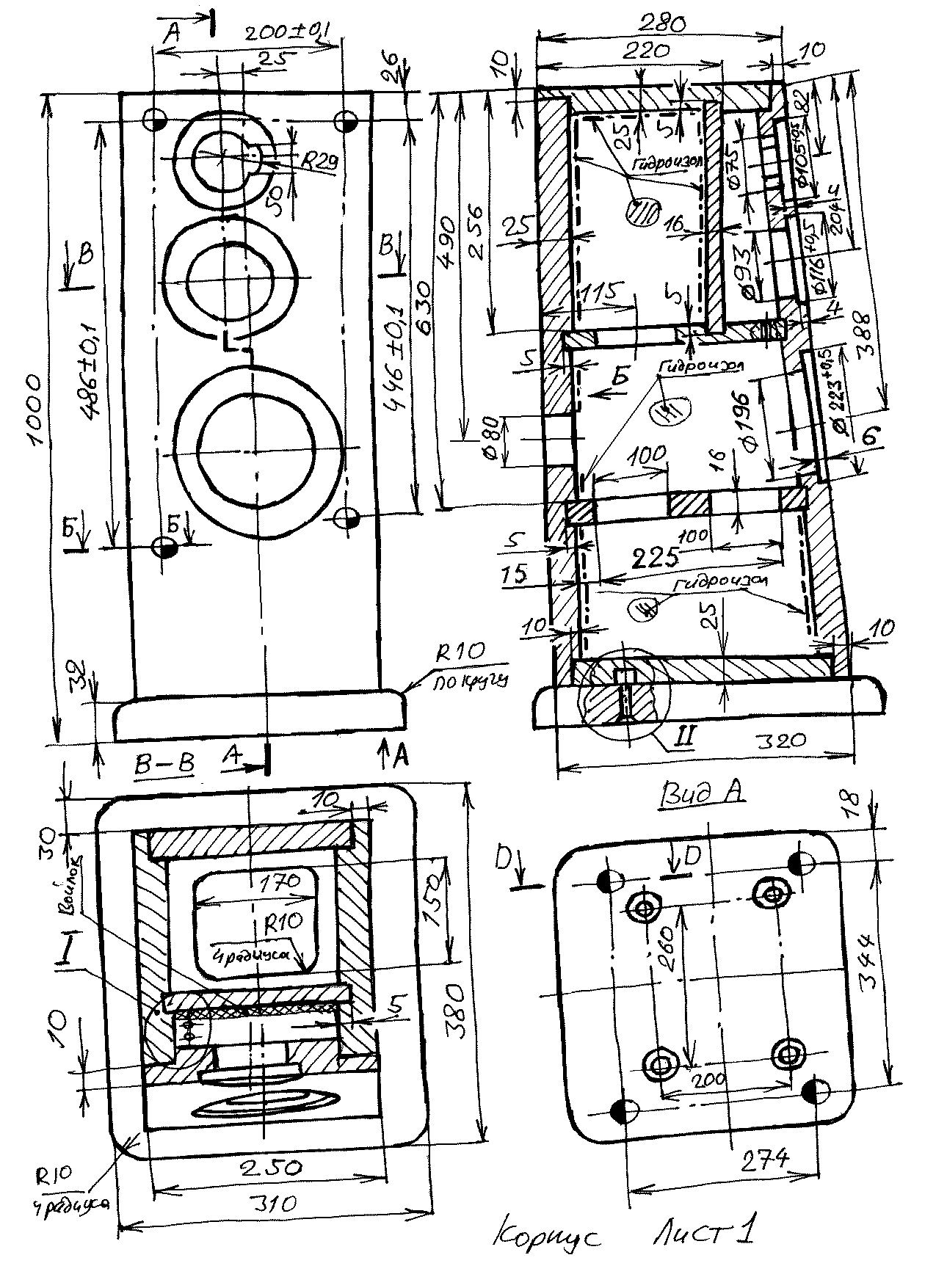

     Вот эскиз корпуса АС:

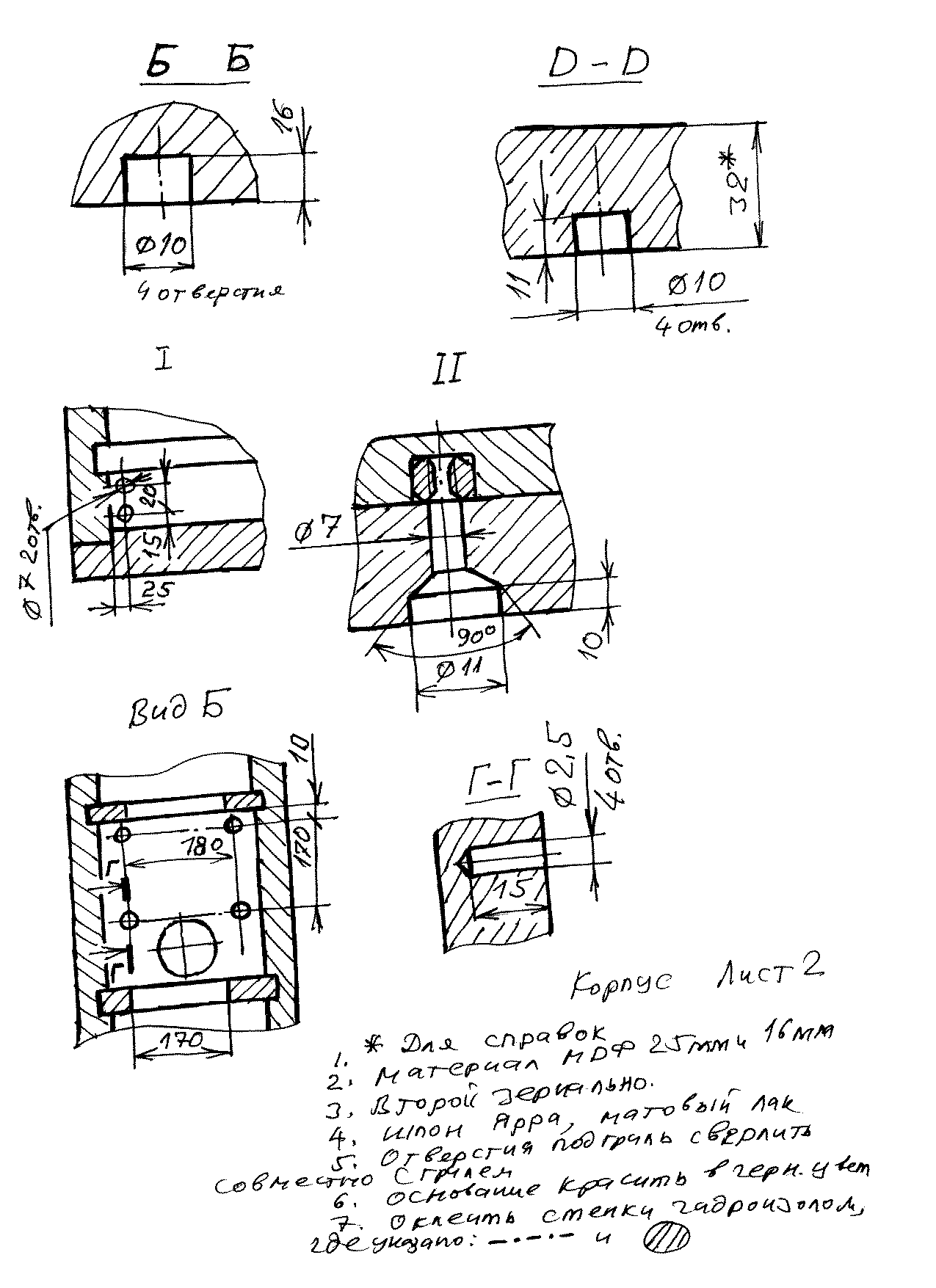

     Вторая станичка эскиза корпуса:

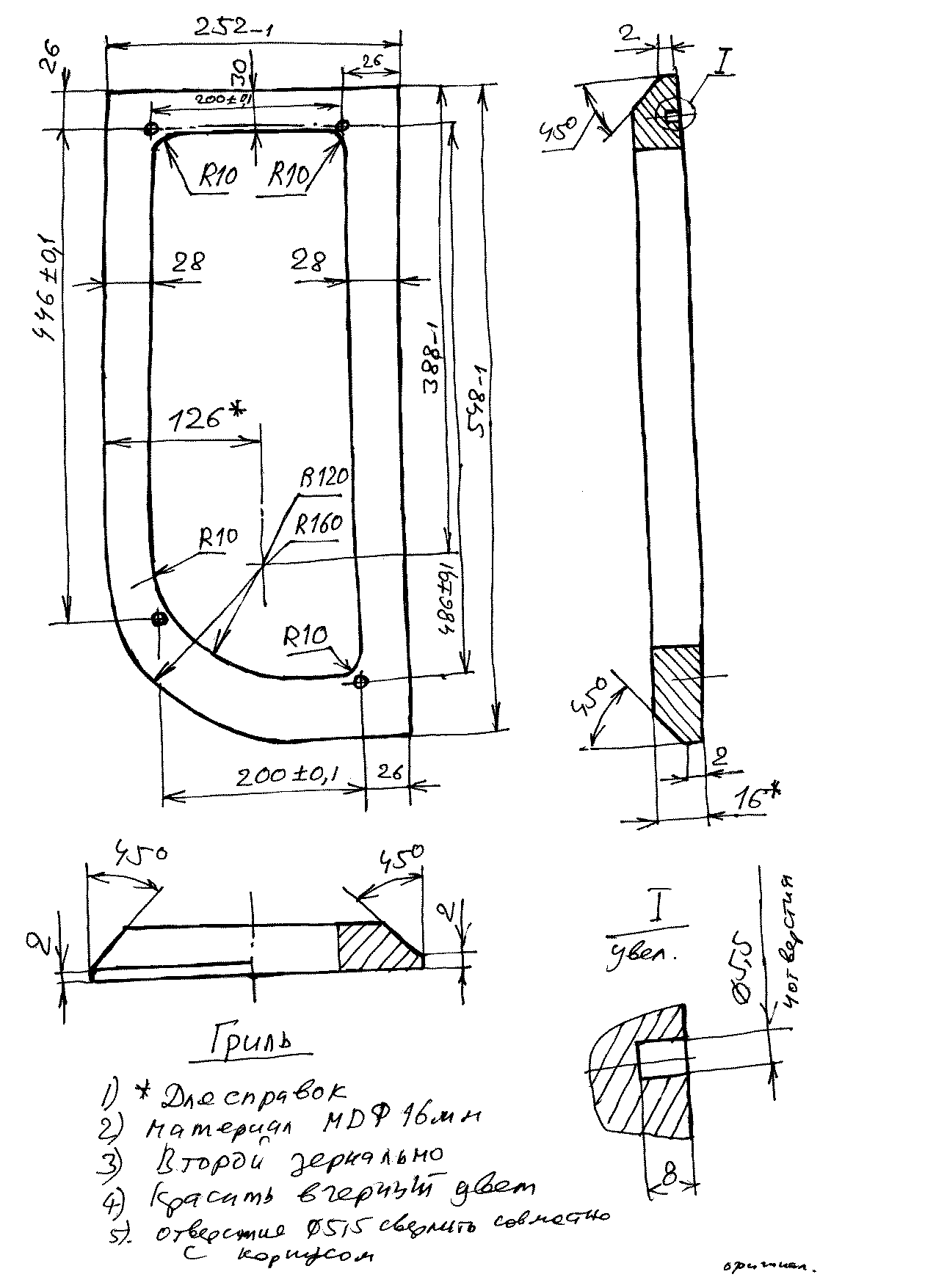

     И рамка гриля:




     Вторая колонка - зеркальна.
     Я не отличаюсь полетом мысли в плане дизайна корпусов. Главное, чтобы корпус был правильно спроектирован акустически. Предыдущая трехполоска имела прямоугольный корпус. Описываемая здесь отличается только небольшим наклоном передней панели. Дело в том, что центры излучения купольного среднечастотника Вифа D75MX и пищалки находились примерно в плоскости установки. Не было дополнительной разности фаз из-за разных глубин центров излучения.
     В этой конструкции среднечастотник имеет конусный диффузор, у которого центр лежит в глубине. Поэтому я немного наклонил переднюю панель, чтобы центральный лепесток диаграммы направленности смотрел горизонтально, а не вниз.
     Грязный объем НЧ отсека - около 42 литров. Это немного больше, чем просит динамик, но я перезаложился на разброс параметров, а изготовитель корпуса добавил еще 2.5 литра. Первоначально порт ФИ имел длину 180мм, средний внутренний диаметр -58мм, он был сделан из готового порта, удлиненного бумажной трубой. Впоследствии длина порта стала всего 122мм.
     Позже я применял задний ФИ внутренним диаметром около 74мм, его длина была около 210мм.
     Если использовать готовый порт, например, Ptube006 (внутрений диаметр 61х54.5), то надо отпилить его до габарита 150мм.
     Естественно, нужно сделать отверстие в задней стенке под ФИ нужного диаметра.
     В басовом отсеке есть немного синтепона.
     Объем СЧ-ВЧ отсека заполнен распушенным синтепоном, кроме пространства, прилегающего к динамику.

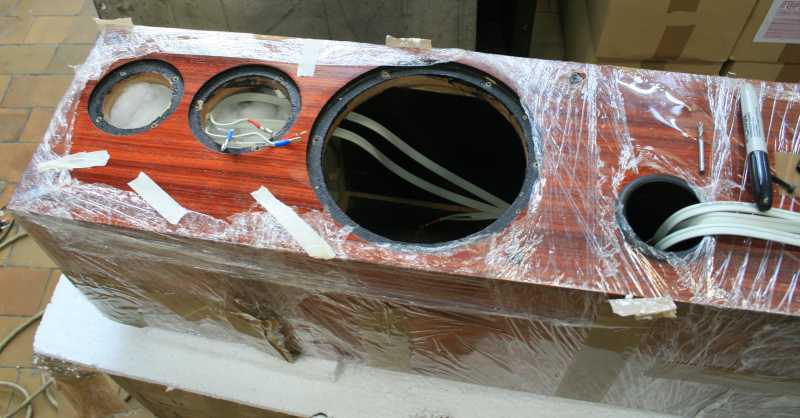

     Это корпус с передним ФИ перед сборкой:

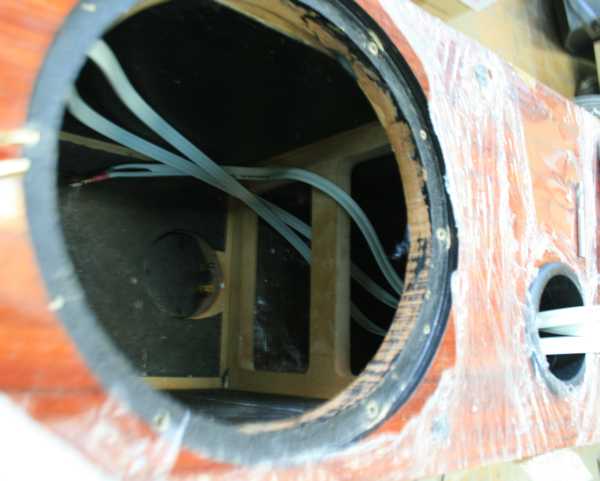

     Внутренности корпуса:

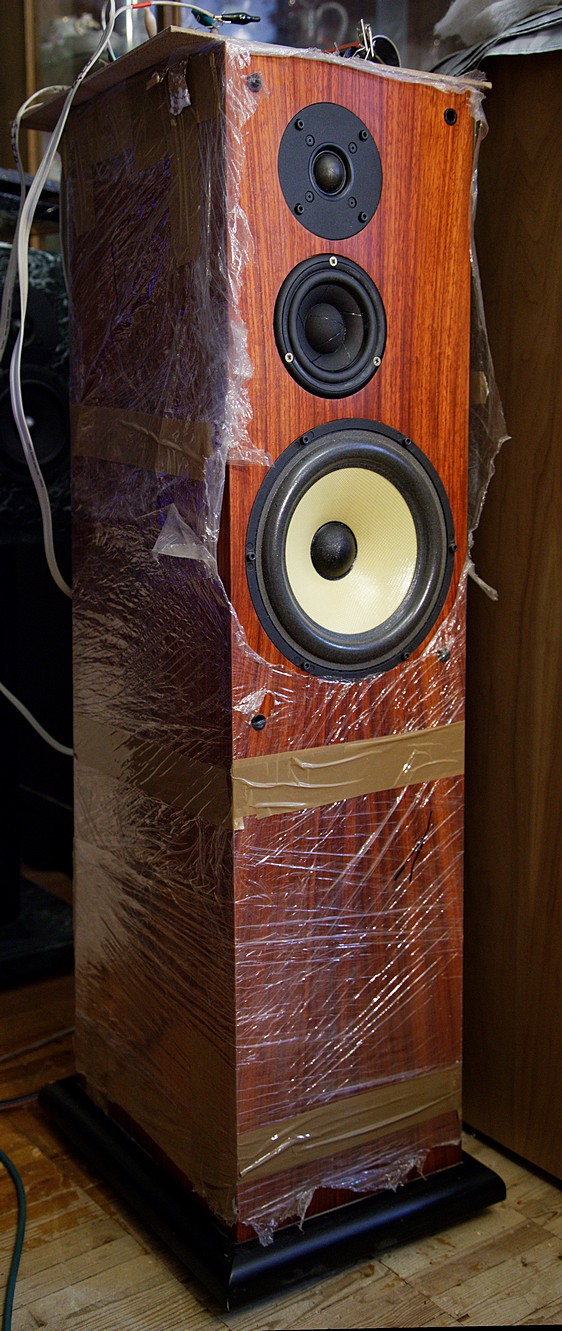

     Собранный громкоговоритель с передним ФИ без подставки и грилей:




     АС с задним ФИ (фильтр снаружи на "крокодилах) в процессе измерений.

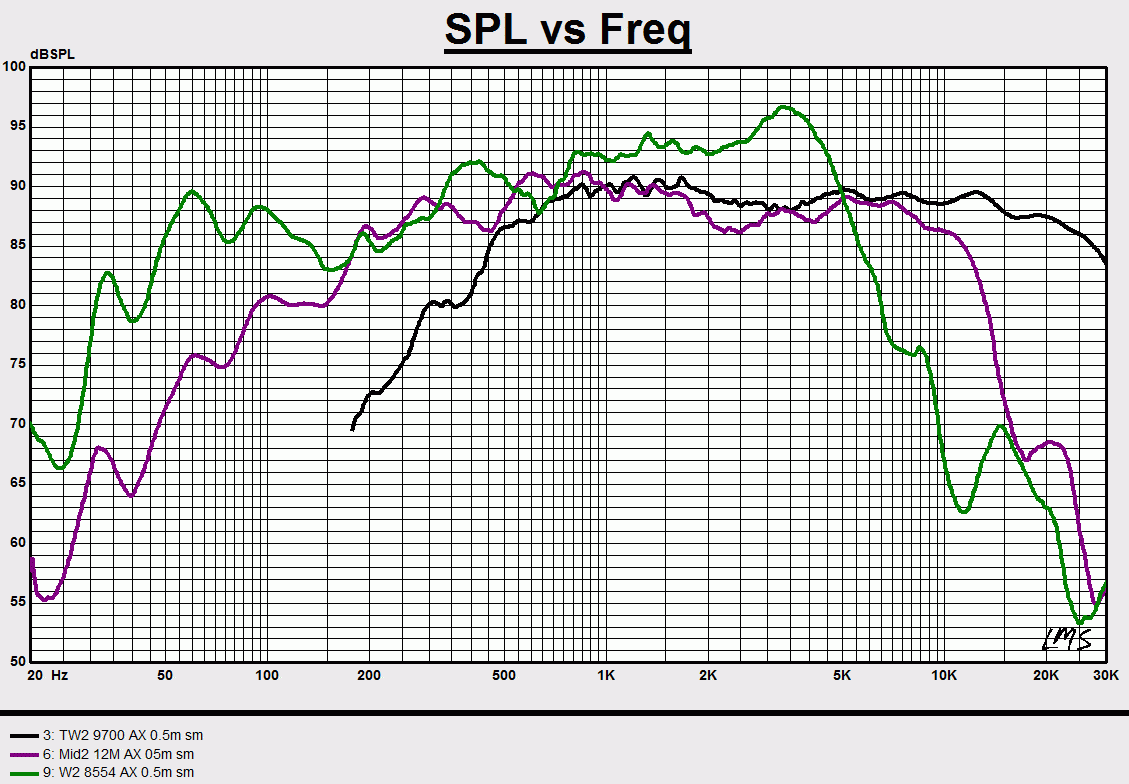

     Измеренные АЧХ динамиков в корпусе:

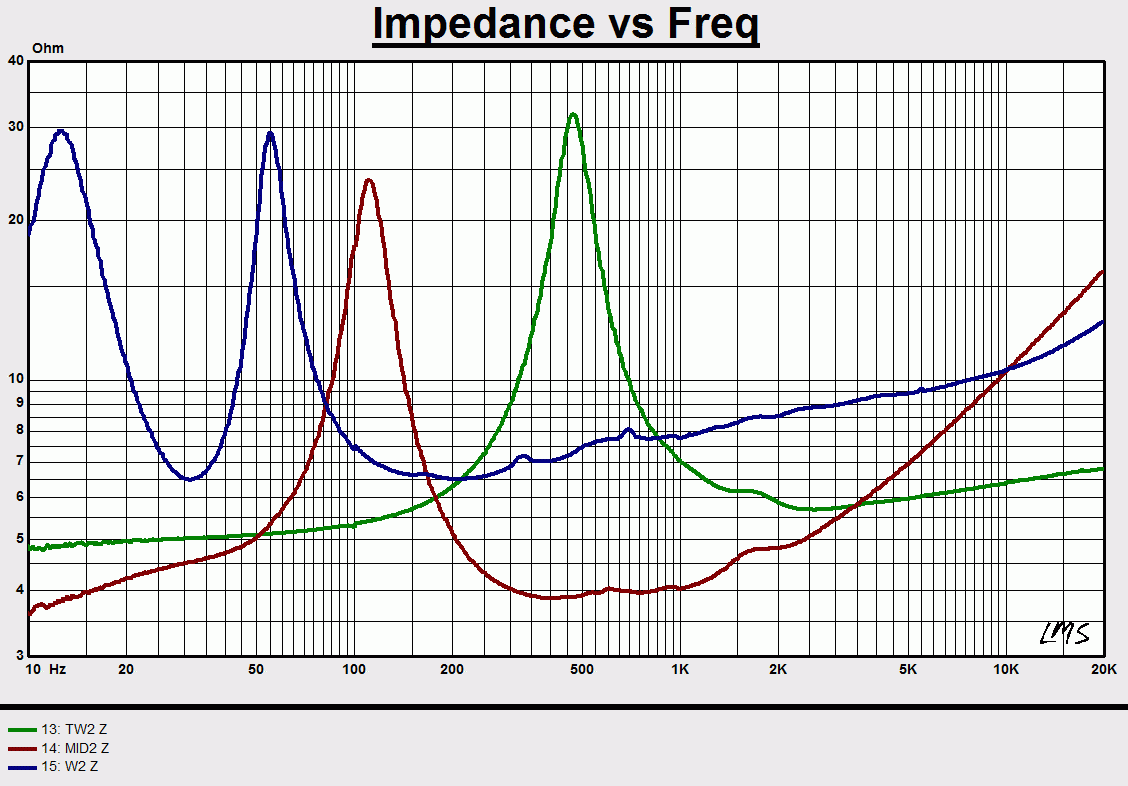

     Измеренные импедансы динамиков в корпусе:




     Настройка басового звена получилась довольно низкая для этого динамика - около 32Гц.

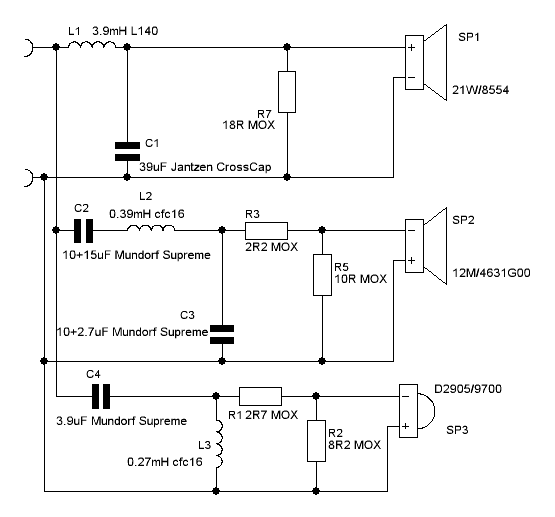

     А вот схема кросовера:




     Конденсатор С2 наборный из десятки и 15мкФ Мундорф Суприм. Можно собрать его из 22 и 2.7 мкФ. Если не хочется тратить больше двухсот евро на одни конденсаторы на среднечастотник, можно поставить МСар, но хорошо слышно, что середина при этом звучит хуже.

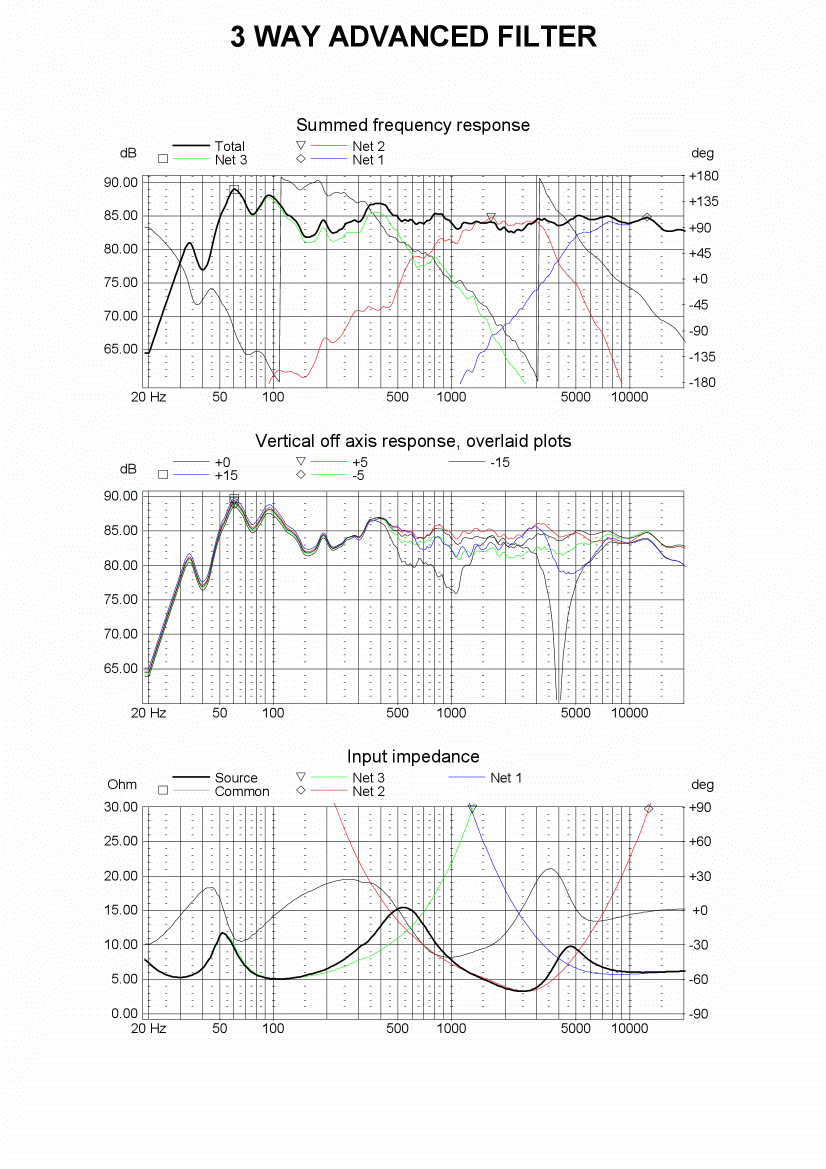

     Это синтезированная АЧХ - общая и по полосам (приведенная к метру) - и импеданс.



     Видно, что с фазой на СЧ в районе двух кГц не очень хорошо, но в реальности дела обстоят лучше.

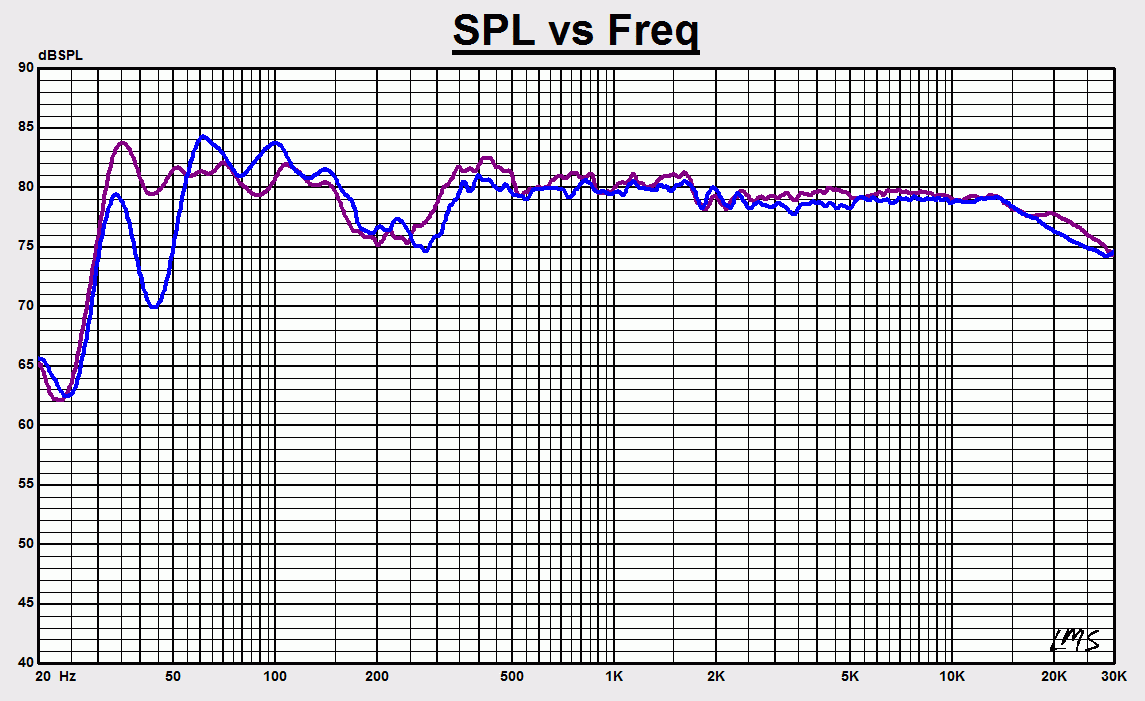

     Это измеренные графики с метра:



     АЧХ получилась ровнее, чем можно было ожидать по симулятору.
     Провал на 200-300Гц - из-за разности расстояний прямого сигнала и отраженного от пола.

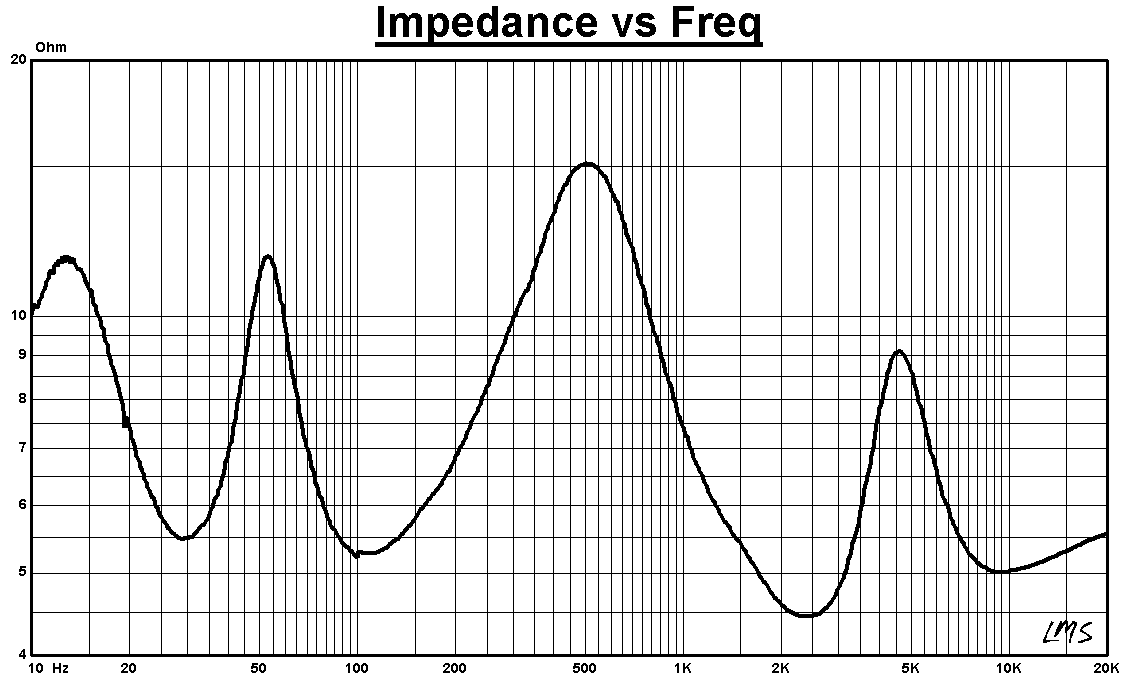

     Это график импеданса АС:

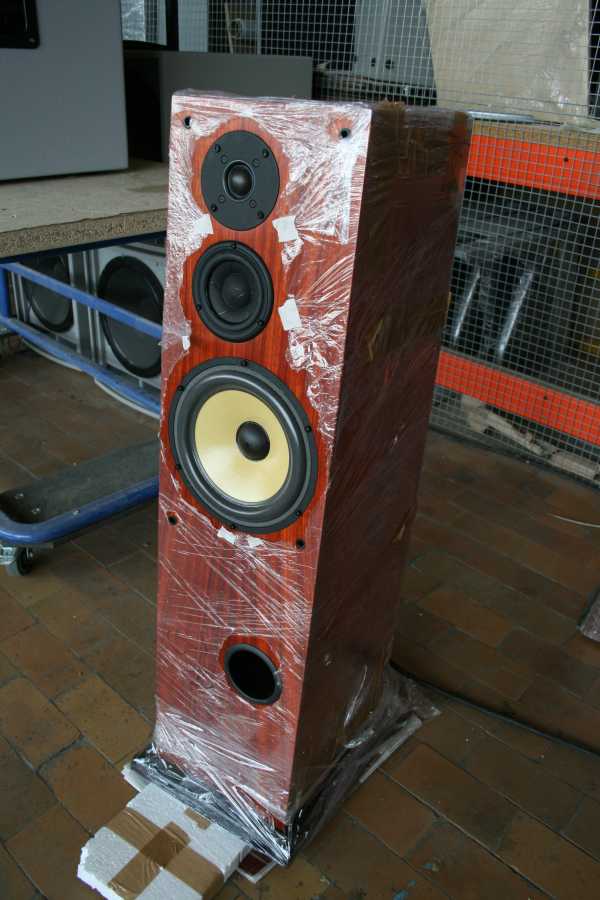

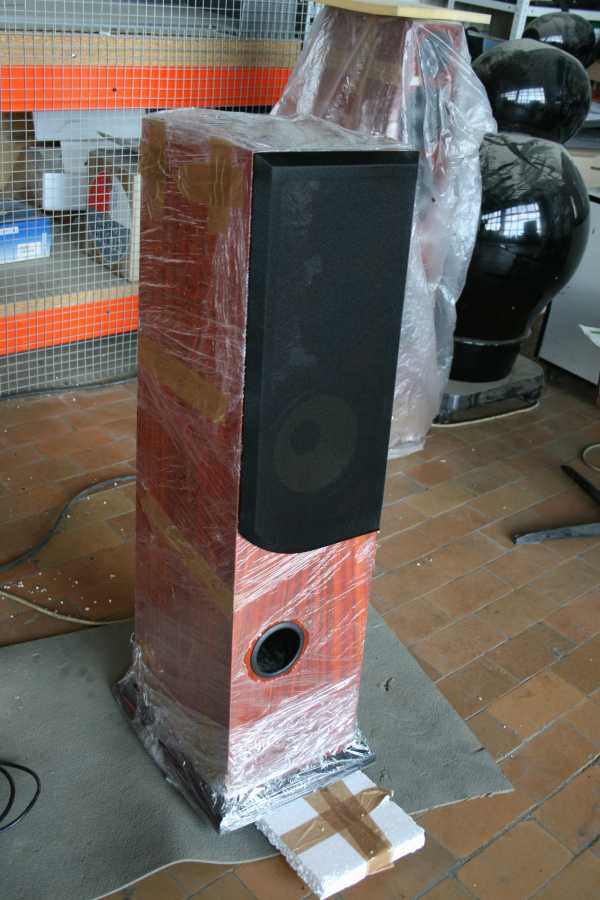

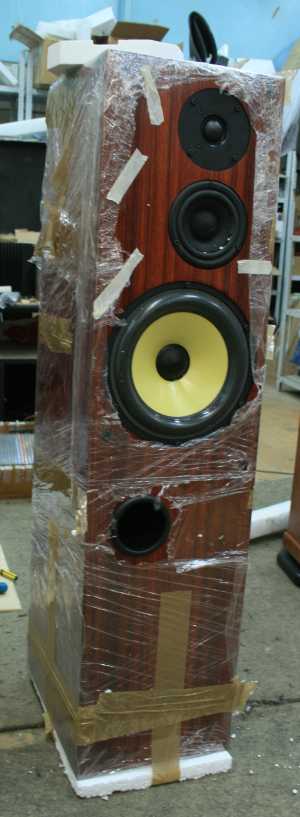

     Фото готовых АС с передним ФИ в цеху:
