Четырехполосная акустическая система на динамиках ScanSpeak 25W/8565-00, 18W/8542, D2905/9700 и Vifa D75MX

Это был заказной проект, очень сложный, но заказчик остался доволен...


     Этот проект был сделан относительно давно, но опубликовать его все руки не доходили. Проект достался мне трудно и сейчас я ни за что бы за такой не взялся бы. Если бы, конечно, мне не оплатили творческий отпуск, так - на год...
     Система предназначалась для большой комнаты, особых тормозов по цене решений не было.
     Я уже делал систему с активным басом поэтому, я решил оставить басовое звено прежним, так как к басу там претензий не было.
     Средневысокочастотную часть решено было изменить, чтобы получить максимальное разрешение.
     Итак, басовик: 25W/8565-00 ScanSpeak и представляет собой головку с бумажным диффузором, армированным углеродными волокнами. Эта головка обеспечивает в 70 литрах ЗЯ нижнюю частоту среза менее 40 Гц по уровню -3 дБ, что является хорошим результатом.
     В качестве мидбаса применена очень хорошая 18см головка с диффузором из бумаги с шерстью 18W/8542 .
     Купольная среднечастотная головка выпускалась как D75MX-41-08 в версии Вифа сейчас выпускается как D7608/920010 в версиии ScanSpeak Discovery. Головка представляет собой один из немногих выпускающихся сейчас купольных 75-миллиметровых динамиков и имеет очень хорошие характеристики. У нее мягкий тканый купол, редкоземельный магнит с отверстием и под куполом решеточка, которая не позволяет детям вмять его. Масса подвижной системы очень мала - 3.3 грамма с учетом воздуха, соответственно, отношение Bl/M 1400 - недостижимо для традиционного динамика. Но при этом - малый ход. Соответственно требуеется более высокая нижняя частота раздела. Динамик имеет удобную АЧХ с хорошими скатами и хороший удобный импеданс.
     Эта головка выпускалась датской фирмой Вифа, которая затем вошла в концерн DST, который потом был поглощен Tymphany. Тимфани перенесла производство всех динамиков Вифы и Пирлеса в Китай и попыталась убить и сам бренд Vifa. Но до D75MX-41-08 руки, видно,не дошли, или не смогли перенести в Китай. Поэтому динамик все время выпускался в Дании. Теперь, когда Сканспик снова стал датским, он смог отхватить этот динамик и производит его в под названием D7608/920010. Есть также версия без громадного фланца: http://www.scan-speak.dk/datasheet/pdf/d7608-920000.pdf , которую я с удовольствием применил бы, если бы она была доступна на момент разработки этой АС.
     Твитер D2905/9700 - одна из моих любимых пищалок. Я этот динамик применял во многих конструкциях.
     Следует отметить, что в отличие от прошлой системы с активным басом - в этой применялись специально собранные усилители мощности на базе клонов усилителя "The End Millenium" фирмы LcAudio. 4 мощника и блок активных фильтров помещались в громадном корпусе с боковыми радиаторами площадью больше 2000 кв. см каждый
     Средневысокочастотная часть могла играть самостоятельно, для этого в ней был сделан фазоинвертор. Но все же это часть большой системы, поэтому объем был больше оптимального для ФИ, а баффлстеп был скомпенсирован не полностью, чтобы не убивать чувствительность СЧ-ВЧ блока.
     Так что, просто повторять верхнюю часть как маленькую трехполоску без изменений- не стОит.
     Заказчик хотел АС в виде пирамиды. Так как суммарный вес АС предвиделся чудовищным, решено было разбить ее на два куска.

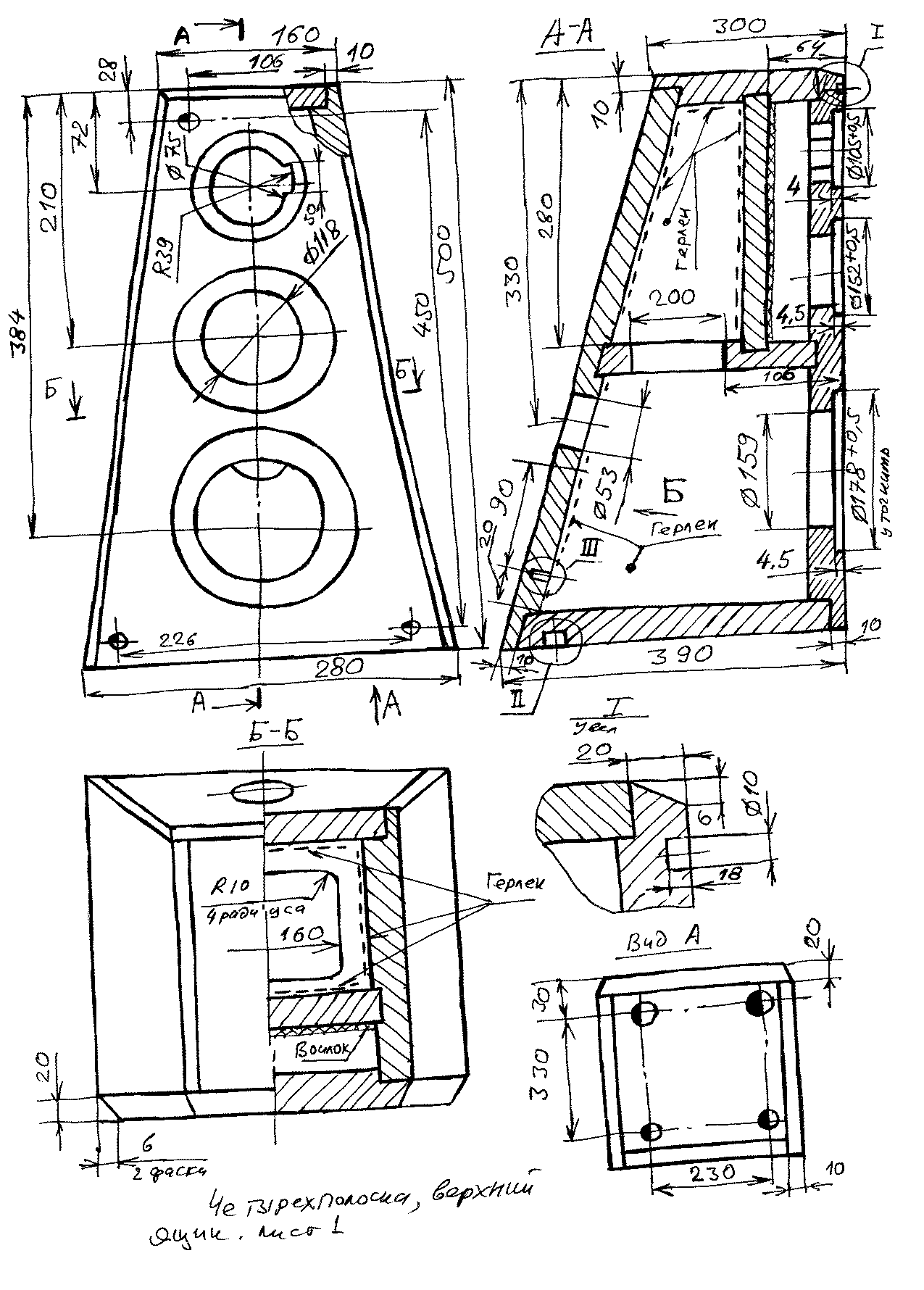

     Вот эскиз корпуса верхней части АС:

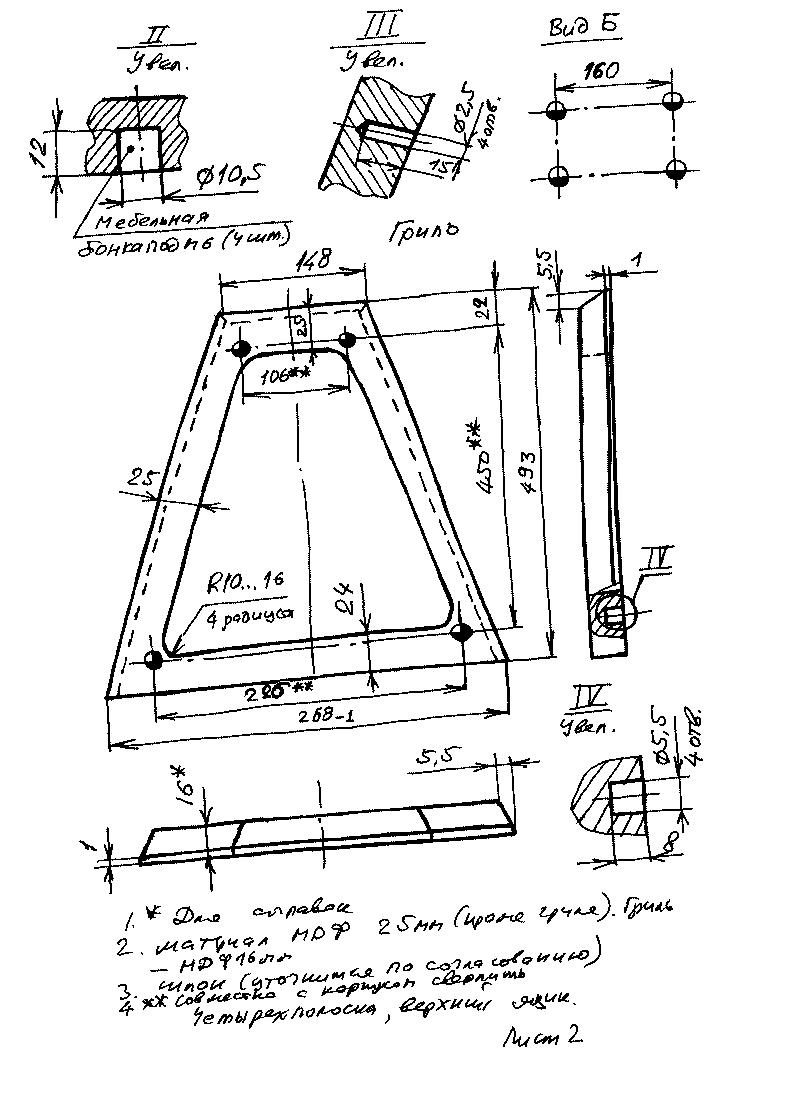

     Гриль верхней части:

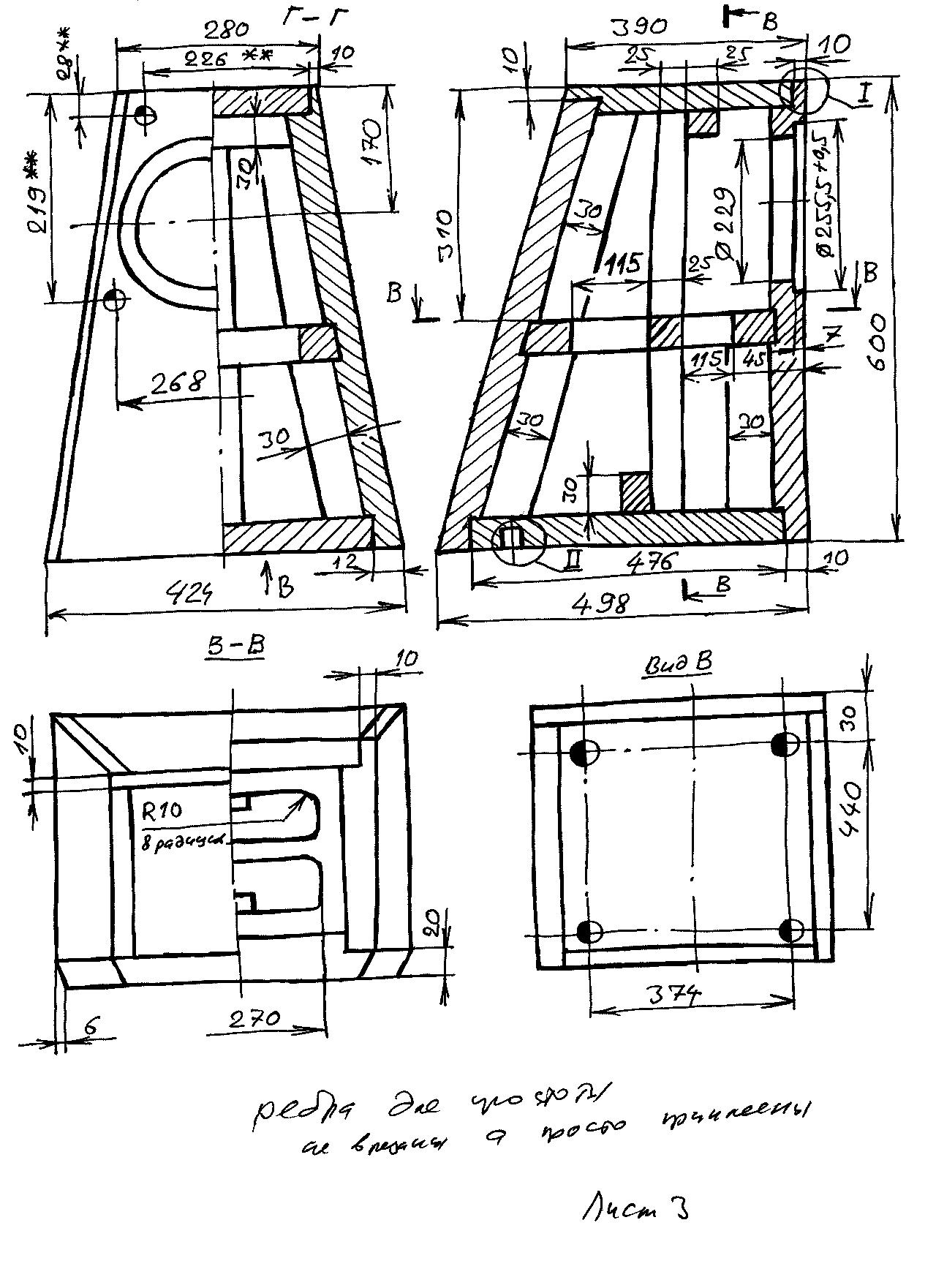

    Нижняя (басовая) секция:

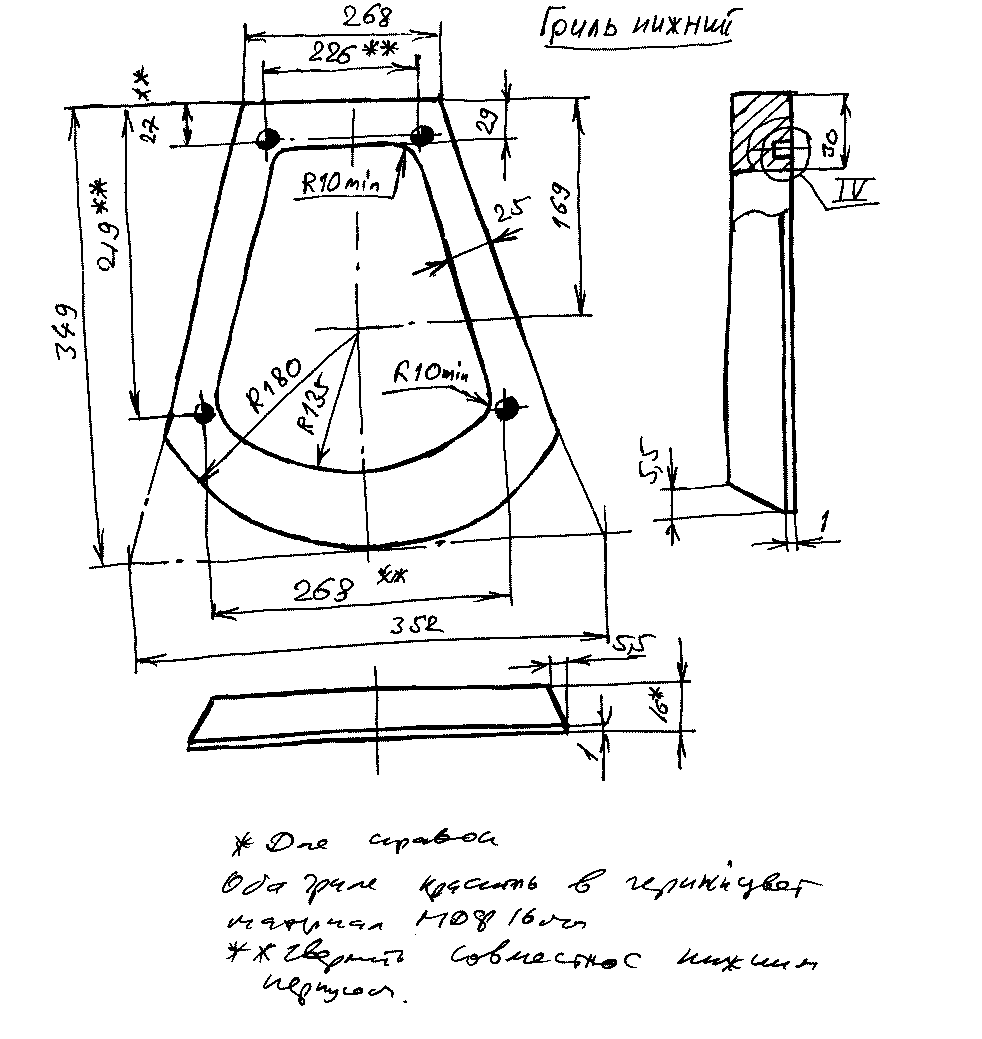

     Гриль нижней части:



     Как уже сказано, нижняя секция ЗЯ, а верхняя - ФИ.
     Грязный объем верхней части - около 22 литра, из которых на 8542 приходится примерно 19 литров.
     Не сохранилось данных по конкретной трубе, что была применена, но настройка была - около 40 Гц, поэтому в 19 литрах это обеспечивается трубой диаметром 50мм и длиной 155мм.
    обоих отсеков корпуса обклеены герленом. Отсек НЧ заполнен распушенным синтепоном на 20 процентов, отсек мидбаса - тоже, а отсек под Вифу - почти полностью.

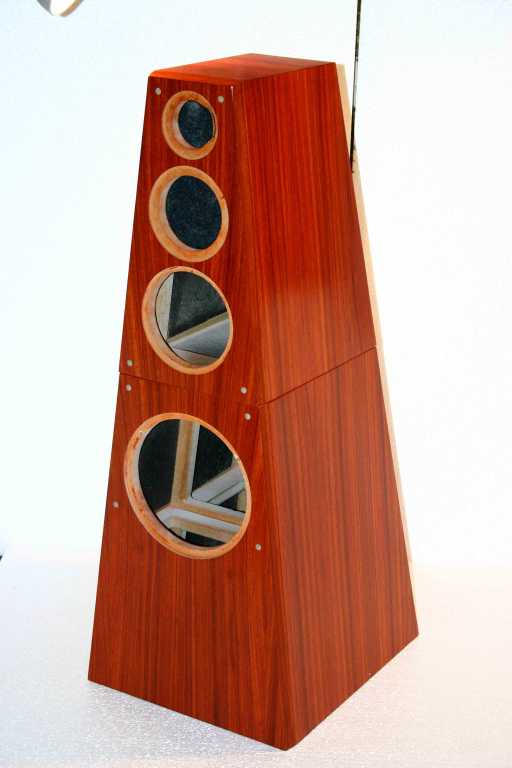

     Так выглядели корпуса:

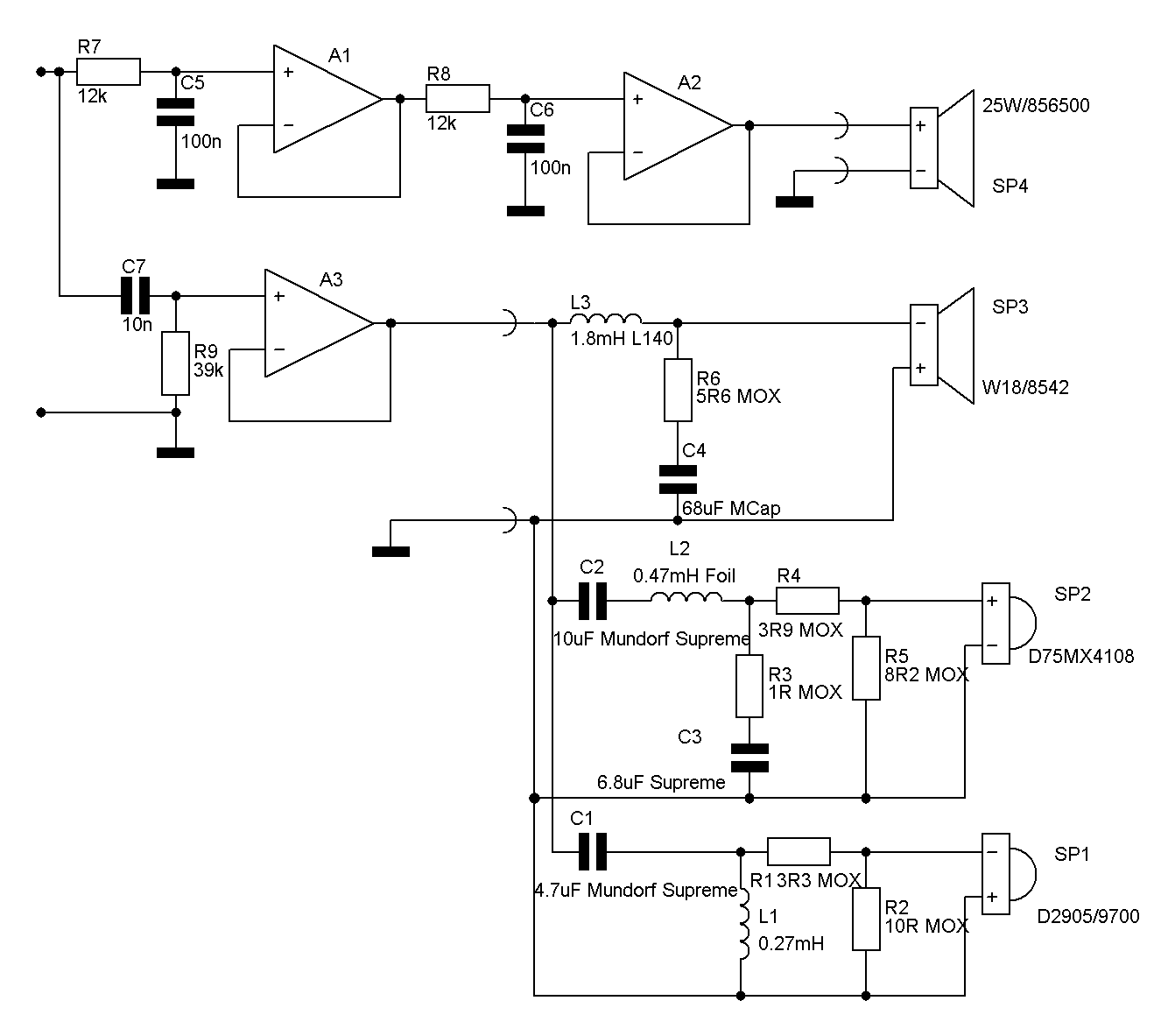

     А вот общая схема кросовера (упрощенная электронной части и полная пассивной части):



     Как видно, везде второй порядок и переполюсовка. Акустический второй порядок снизу на мидбасе обеспечиватся первым электрическим.

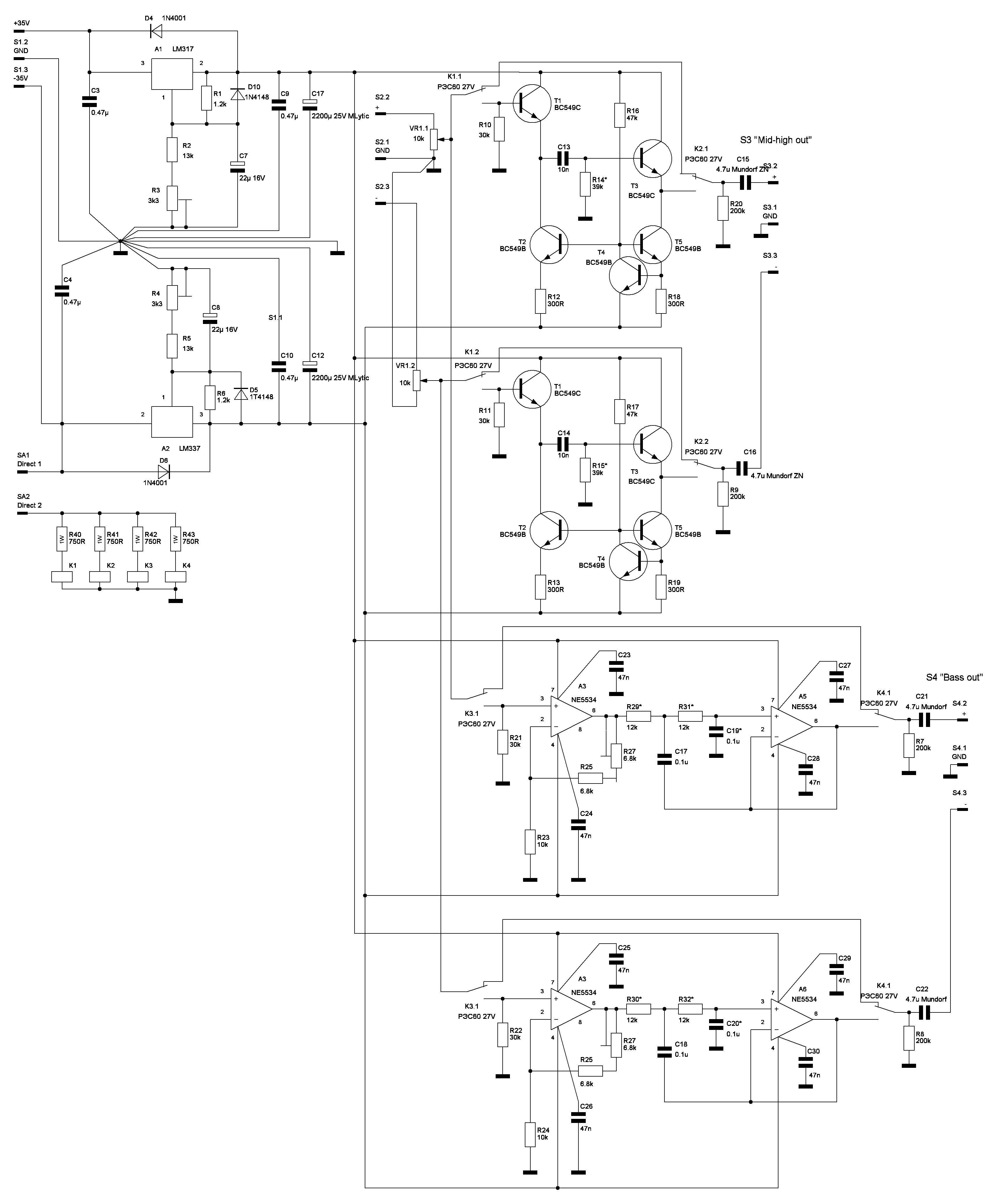

     Это схема электронной части кросовера.


     По требованию заказчика усилитель должен был быть полностью балансным и обеспечивать отключение блока фильтров - работу в режиме обычного четырехканального усилителя. В этом же блоке регулировалась и громкость.
     Так выглядела пассивная часть кросовера:

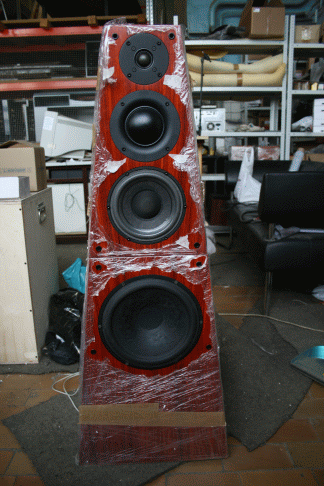

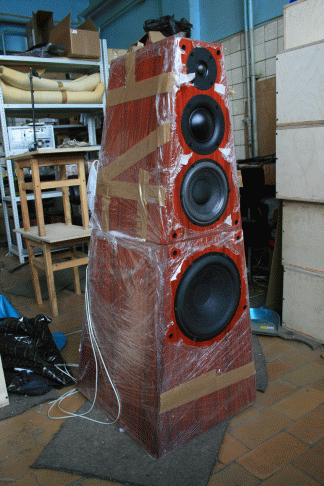

     Это собранная АС в цеху:

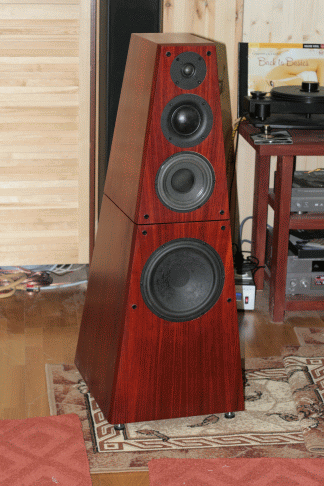

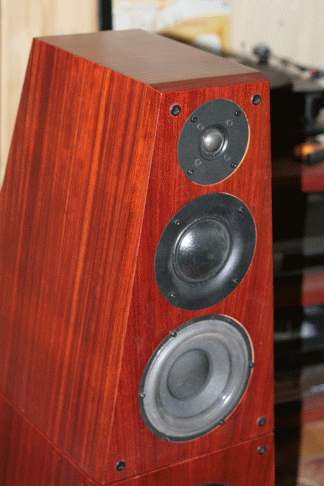

     Это она же дома:

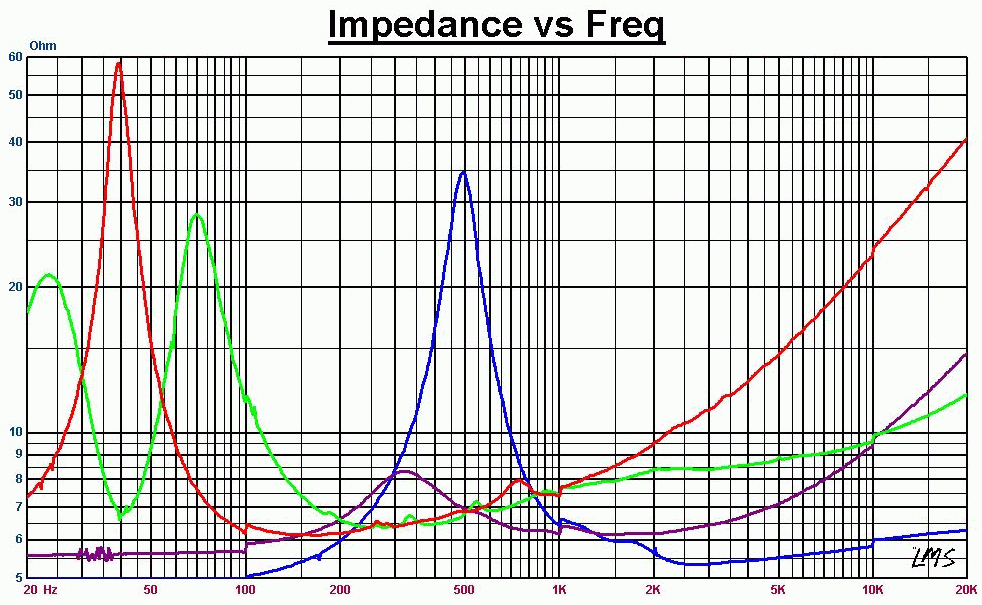

     Это импеданс головок СЧ-ВЧ блока в корпусе.



     Видно, что настройка ФИ у мидбаса - около 40Гц, а резонанс басовика 8565 в ЗЯ ниже 40Гц.

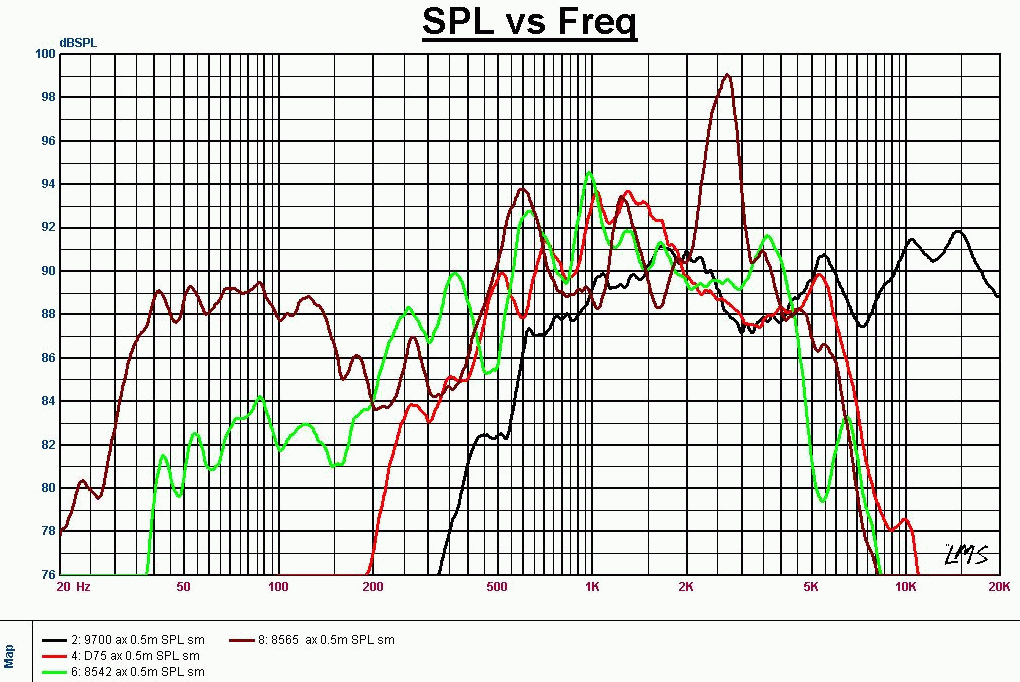

     Это АЧХ головок:

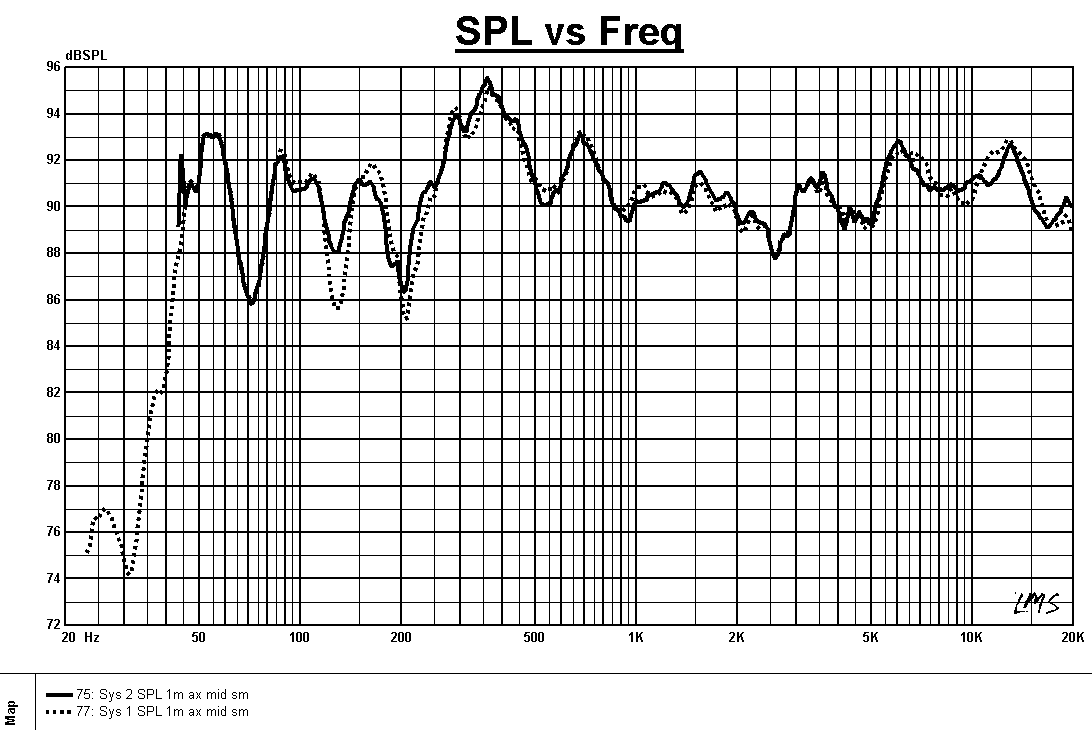

     Это АЧХ системы правой и левой АС, снятая по оси СЧ головки.



     На самом деле, бугор на 350Гц в реале отсутствует. Это что-то связанное с комнатой.

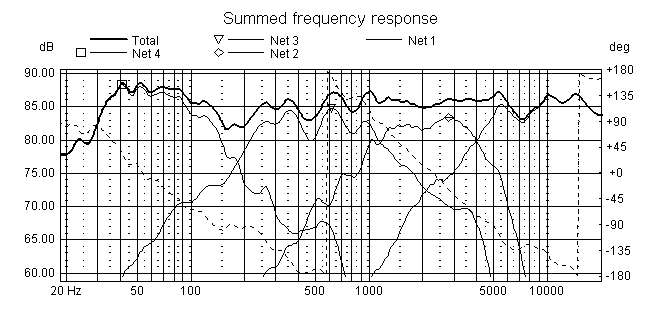

     Это суммарная АЧХ системы и АЧХ полос, синтезированные в LSPcad по оси пищалки.


     Разделы примерно на 200, 1100 и 4000Гц. Провал в районе 180Гц - это интерференция прямого и отраженного от пола сигнала при измерниях.

     В создании этих АС, принимал большое и неоценимое участие Дмитрий Демьяненко, за что я ему очень благодарен.
