Микро акустическая система

Это прототип Микромонитора на SEAS H149 и Morel MDT30. Он делался для сына в качестве компьютерной АС.

     Я живу в маленьком объеме и поэтому мои конструкции становятся все меньше :-)
     Эта колонка появилась как подарочно-компьютерная для сына. Измерения и фильтр делал Сергей Давыдович Бать, являющийся гуру в области колонкостроения.
     Ни к динамикам, ни к фильтру не предъявлялось особых требований. Но как оказалось, одиннадцатисантиметровый мидбас SEAS H149 (CA11RCY) представляет собой маленькое сокровище. Середина у этих АС получилась лучше, чем у Минимонитора на SEAS H1216 и Vifa XT25TG3004. Более того, когда мой товарищ повторил эту конструкцию с другим ВЧ динамиком - Морель MDT30, и у нас появилась возможность сравнить их с Клоном Проак 2.5 . Выяснилось, что разрешение и детальность на средних превосходят Проак. Конечно, по басу разница в полторы октавы делает эти АС несравнимыми, но "бас" у этих крошек очень хорош: быстрый и детальный. ВЧ динамик Морель MDT20 играет очень неплохо. Эти АС также отличаются великолепной стереопанорамой благодаря качественным динамикам и малым размерам.
     Итак динамики:
     Мидбас SEAS H149 имеет следующие параметры: Fs=58Hz, Mms=5,9g, Vas=5,4l, Qts=0,24,Bl=7N/A, Sd=55sq.sm. Линейный ход - 3мм на сторону и немного великоватая индуктивность катушки: Le=0,55mH. Чувствительность - 86dB при одном ватте.
     Этот динамик имеет очень высокое отношение Bl/M, что позволяет с успехом использовать его в качестве среднечастотника.
     К сожалению, эта головка больше не производится, но ее еще можно найти. Взамен SEAS выпускает новую головку H1152 , которая обладает сходными, но чуть худшими параметрами и другой корзиной. На ней сделана АС Proac Tablette 8 с недетской ценой. В принципе, ее можно попробовать применить и в этой АС, но она требует немного большего объема и имеет больший диаметр, что повлечет изменения в корпусе.
     ВЧ головка Morel MDT20 является обычным твитером с задней камерой. Более дорогим вариантом этой головки является MDT30, но она имеет фланец меньшего размера. Электрические параметры головок очень похожи, так что изменения в кросовере не нужны.
     АЧХ всех твитеров Морель имеет характерные три горба. Более дорогие головки имеют более ровную АЧХ.
     Вот эскиз корпуса АС:




     Корус делался под покраску, особо высоких требований не предъявлялось, поэтому для простоты передняя панель сделана накладной, а не врезалась. Материал корпуса МДФ 18 мм. Закругленные углы имеют больше технологическое и эстетическое значение: колонка кажется больше и краска не трескается на углах.
     Задняя стенка сделана двойной. Это позволило не использовать готовую горловину порта фазоинвертора и терминальную коробку, а сформировать их прямо из МДФ. Заодно, не увеличивая объем, удалось увеличить длину порта ФИ.
     В качестве порта ФИ использована электротехническая пластиковая труба с наружным диаметром 40мм.
     Глухие отверстия внутри корпуса служат для крепления кросовера.

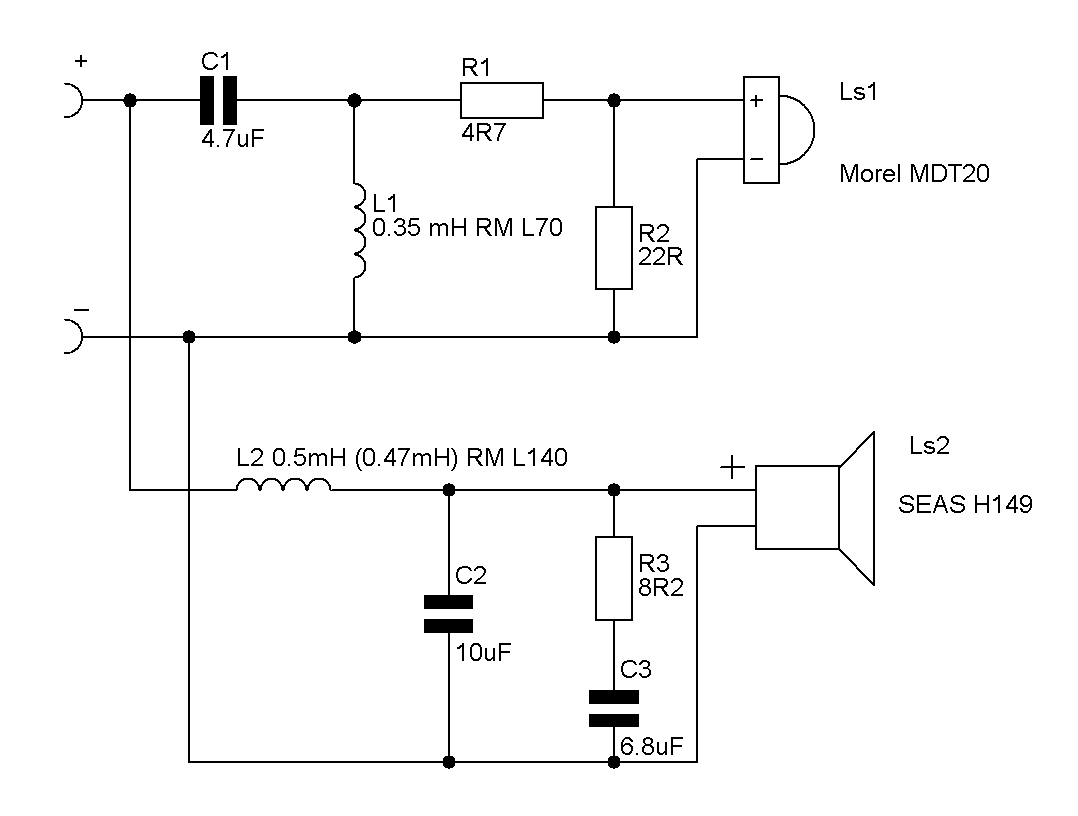

     А вот схема кросовера:

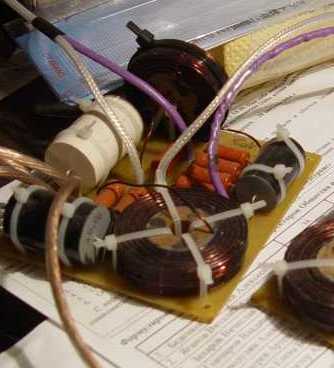

     Так выглядит кросовер:




     В схеме применены нестандартные номиналы индуктивностей, потому что их мотали самостоятельно. Если использовать готовые катушки, например, Мундорф, можно отмотать от катушек с большей индуктивностью или применить ближайший номинал: 0,47 mH вместо 0,5 и 0,33 вместо о,35.
     Конденсаторы использовались полипропиленовые Солен и Мундорф.
     Резисторы я набирал из двухваттных МЛТ2, которые дешевы и лучше китайских проволочных.

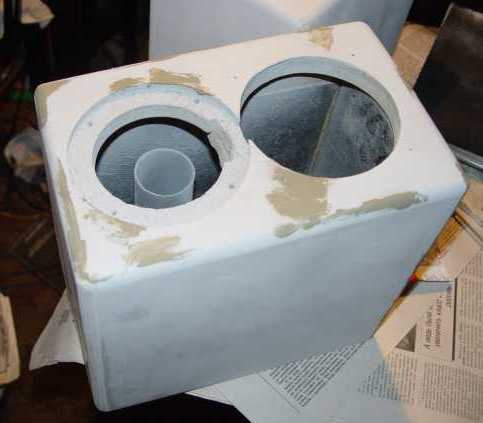

     Это не до конца зашпатлеванный корпус с устанвленной трубой ФИ:




     Это крашеный корпус и рамка гриля с частично установленными клипсами:

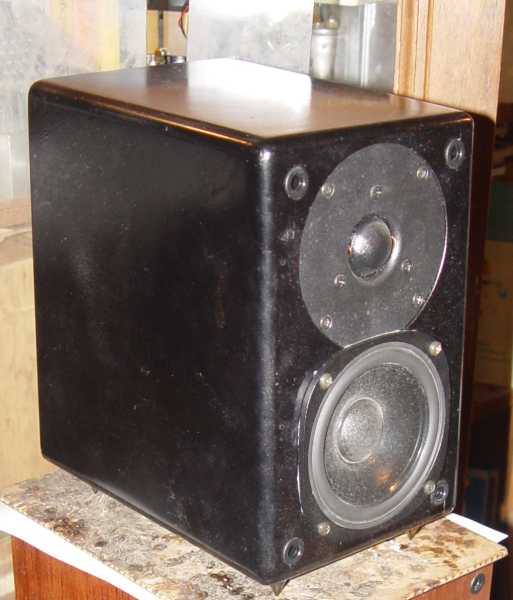

     Это готовый громкоговоритель, слегка захватанный пальцами :-)

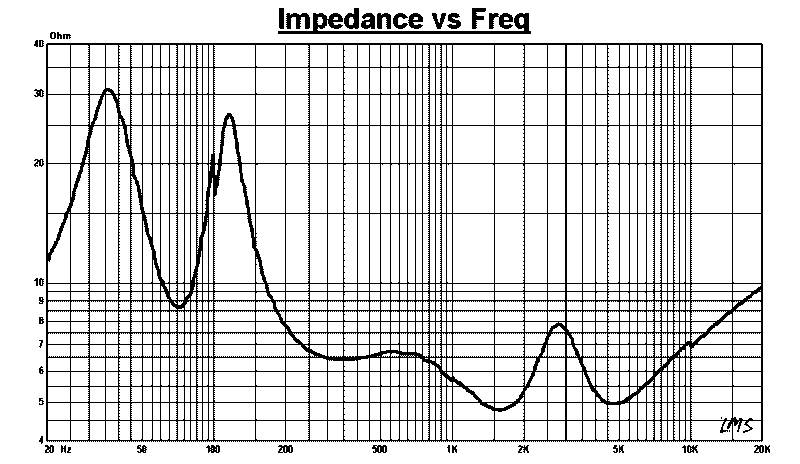

     Это импеданс готового громкоговорителя:



     Из графика видно, что корпус поучился не очень хорошим (добротность ФИ мала) и настройка плучилась около 76 герц. Корпус следующей версии получился гораздо лучше, что отразилось как на импедансе, так и на АЧХ.

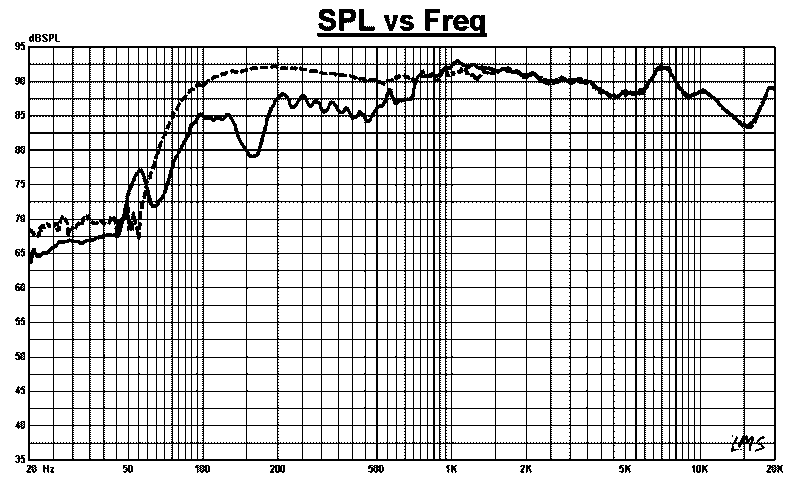

     Это АЧХ громкоговорителя:



     Сплошной график - АЧХ в большой комнате на высокой стойке. Здесь видно, что не до конца скомпесирован баффл степ. Это сделано намеренно. Как выглядит АЧХ на столе и недалеко от стены видно на втором (пунктирном) графике.
     Вторая причина, почему баффл степ нескомпенсирован - при несколько меньшем количетве баса общая чувствительность АС довольно высока. А терять чувствительность тоже не хотелось.
     В принципе эта АС должна быть подперта сабвуфером, так что небольшой спад в сторону низких не страшен.
     Следующая версия этих АС - "Микромонитор" будет иметь полностью скомпенсированную АЧХ и несколько меньшую чувствительность.
