Трехполосная акустическая система "Пирамида"
Описание этой системы и процесса ее проектирования недавно появилось в американском
журнале "AudioXpress", но для русскоязычных публикуем это во freeware варианте.
Между прочим, и эту систему в авторском варианте можно приобрести у автора.
АС представляет собой двухкорпусную конструкцию, басовое звено котрой собрано на
12" головке 10204 фирмы Madisound, среднечастотное - на Вифе P13WH0008, а
высокочастотное - на Мореле MDT29.

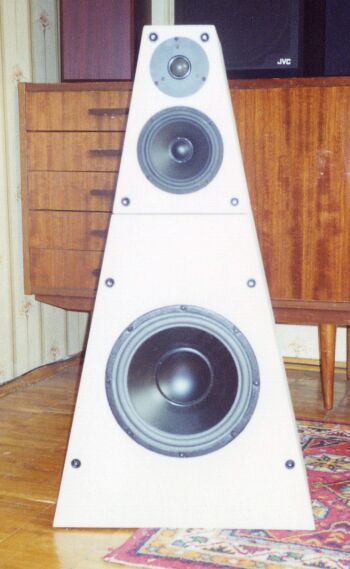

На рисунках показан внешний вид АС с сеткой и без:
Строго говоря это не пирамида, а призма, но автор ее называл пирамидой, буду и я ее
так называть.

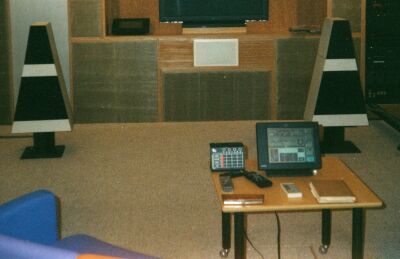

Вот АС в процессе измерений:

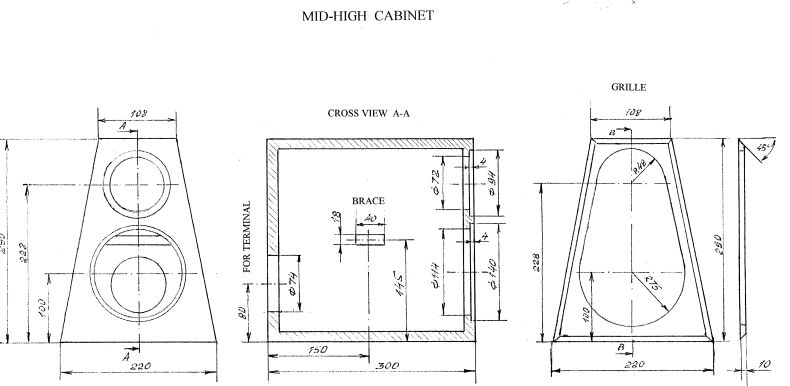

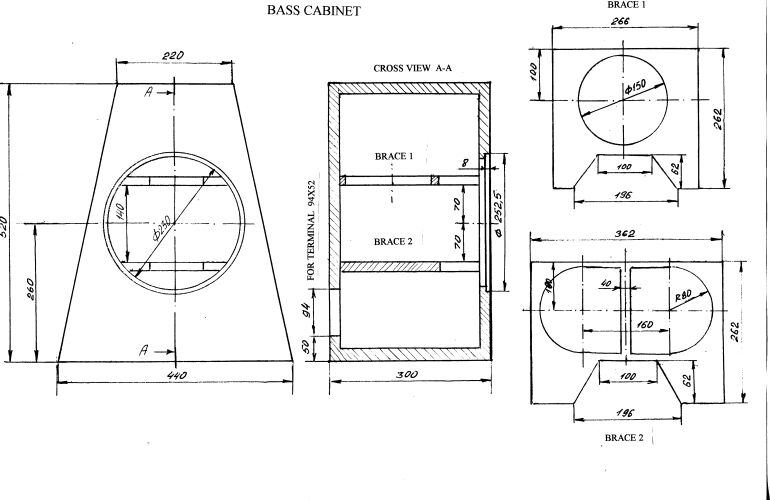

Вот чертежи корпусов басового (Bass cabinet) и средневысокчастотного (Mid-high
cabinet) звеньев:

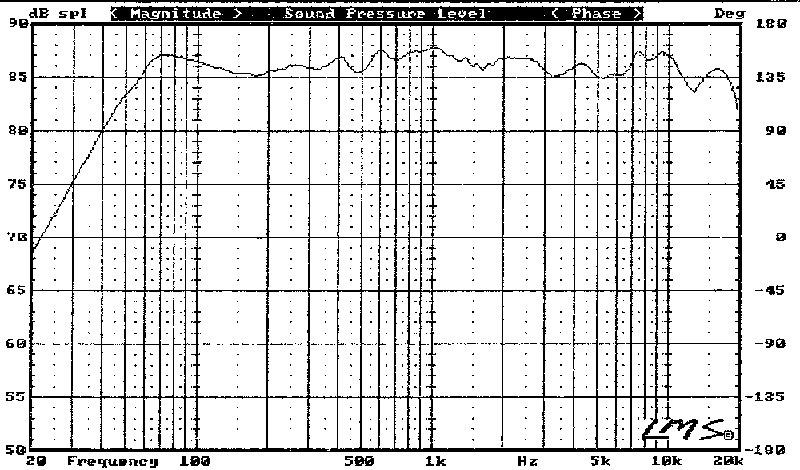

Это АЧХ системы:

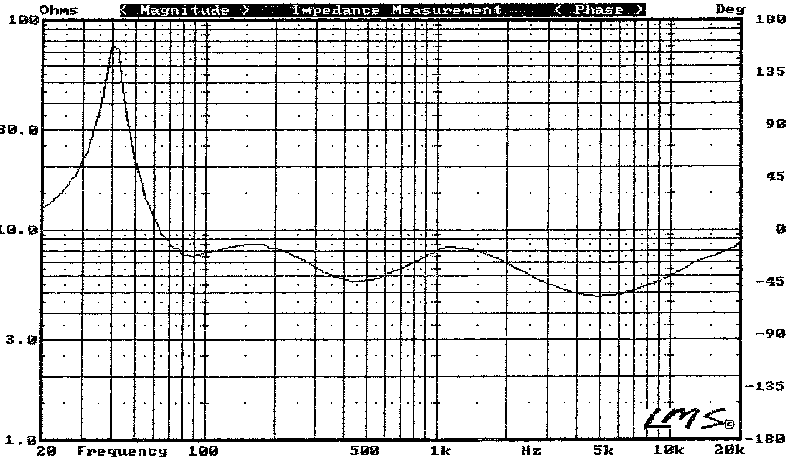

Это импеданс системы:

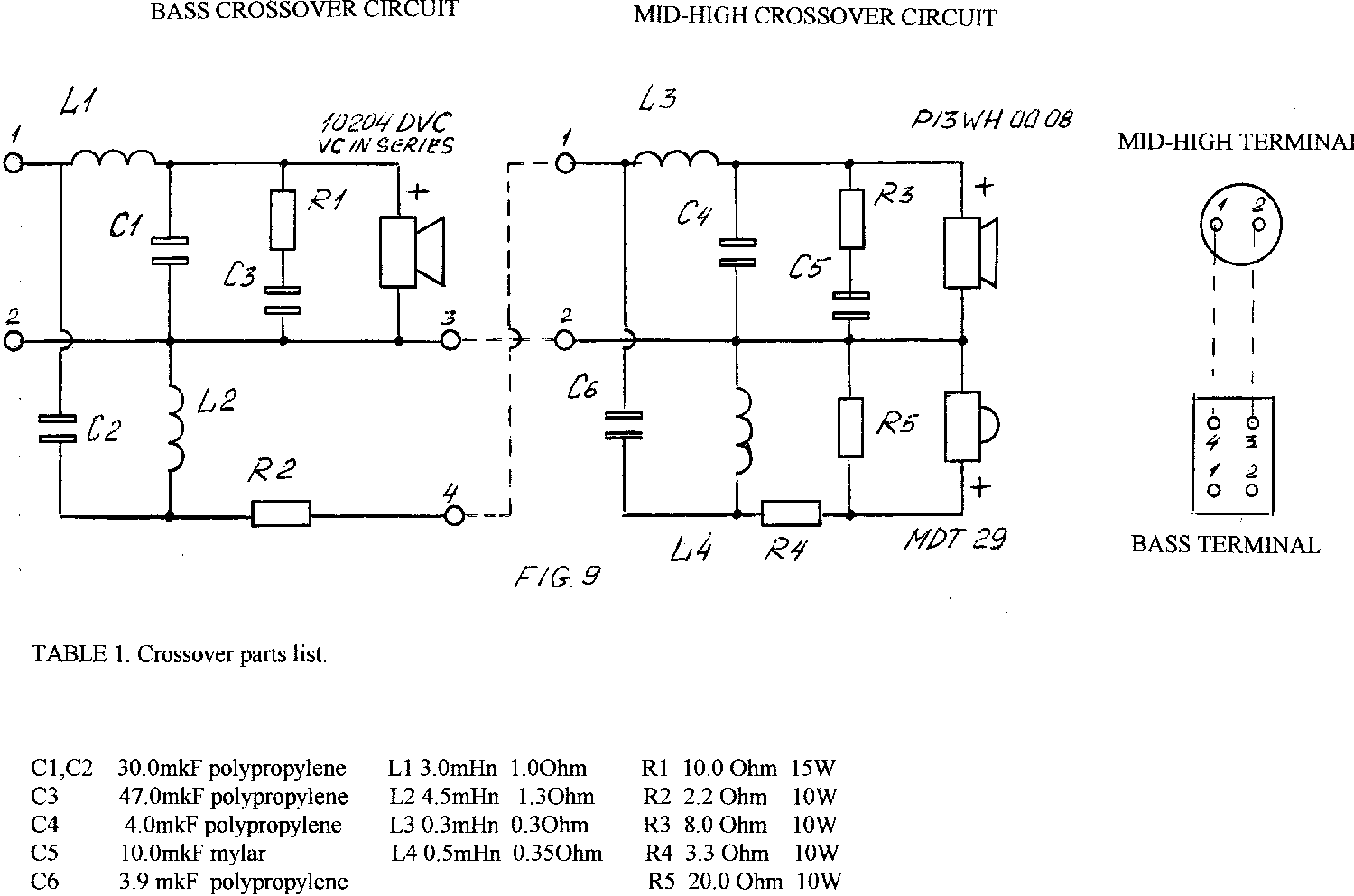

И, наконец, схема фильтра:
