Двухполосная акустическая система на SEAS Excel E0044 и Morel MDT30S"
Я люблю маленькие громкоговорители. У меня уже была
"Новая таблетка" на SEAS H1152 и Morel MDT30S.
Сейчас у меня в руках оказались точно такие же корпуса и двенадцатисантиметровые мидбасы Excel E0044,
которые имеют такие же размеры, как H1152.
Выбор твитера определялся диаметром фланца 94мм. Ничего лучше MDT30S придумать было нельзя. В принципе,
выпускается наследник MDT33 с диаметром фланца 94мм - ET338-94, но у меня такого не было.
Мидбас серии Excel отличается от такого же по размеру H1152 серии Prestige в 2.5 раза меньшей индуктивностью
катушки, наличием медного колечка в магнитной системе и пули вместо колпачка. Остальные параметрвы близки.
Отличия как раз и объясняются наличием пули и медного кольца.
Как я уже писал, корпус произодства "Виртуальной Акустики" (она же Audio Welle) имеет грязый объем под 5 литров.
Герлен, фазонвертор, динамики и фильтр съедают почти литр, и можно считать, что чистый объем - около 4-х литров.
Фазоинвертор я поставил Визатон: http://www.samodelka.ru/goods/843.htm . Его рабочая длина - около 60мм, а
внутрений диаметр - 32мм.
Можно использовать фазонвертор AH36A Senon Audio из магазина Чип и дип" и надставить его той же
электротехнической ПВХ трубой

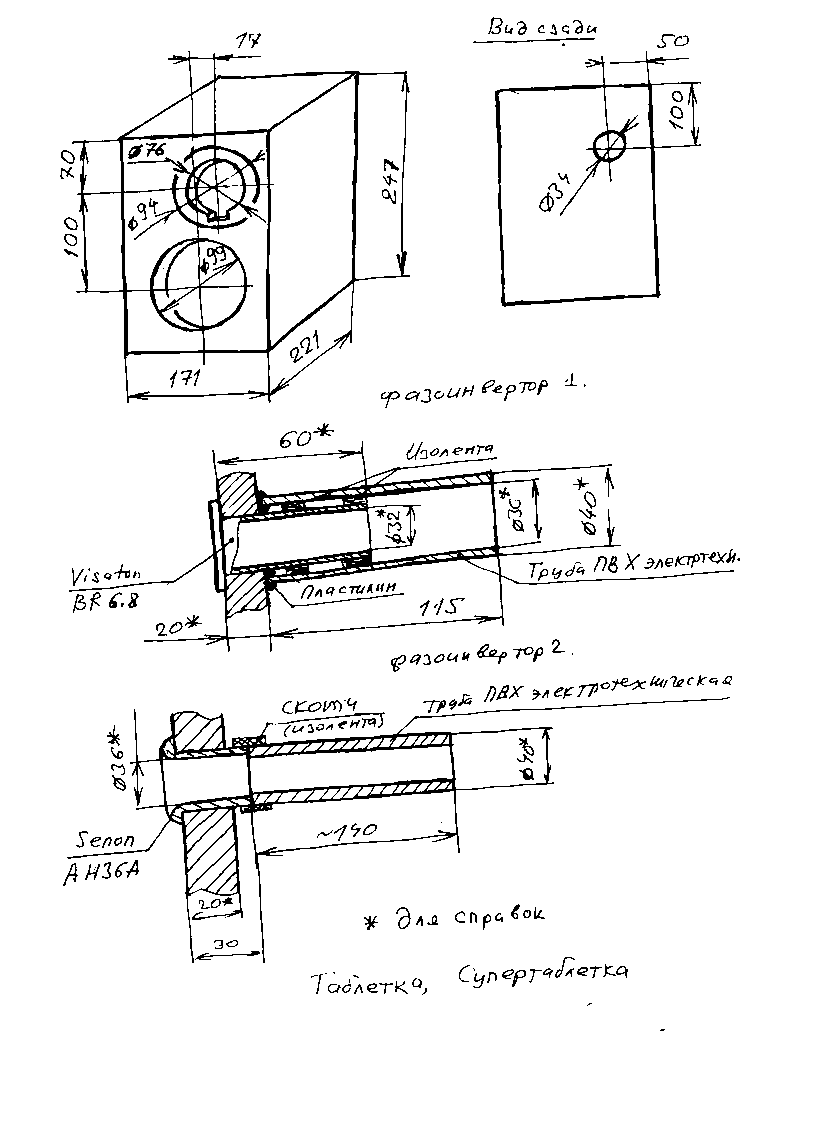

Констркция ящика и фазоинвертора показаны на рисунке:
Толщина стенок корпуса из МДФ - 20мм. Нечетные размеры корпуса получились из-за того, что шпон прибавляетт по 0.5мм на сторону.
Изнутри ящик обклеен герленом кроме большей части боковой стенки, к которой приклеен фильтр.

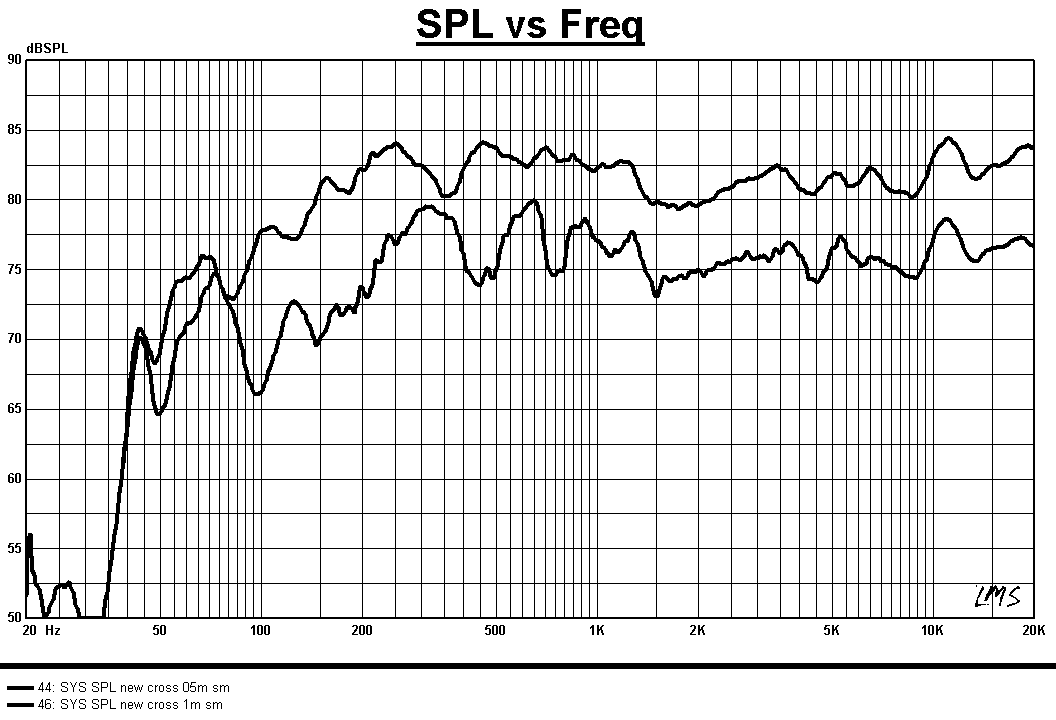

Это АЧХ динамиков в корпусе.
Подъем в районе 1 кгц на АЧХ Е0044 - вызван дифракцией от перелней панели. На него наложились
резонанс трубы, стояк между передней и задней стенкой и конец поршневого режима динамика.

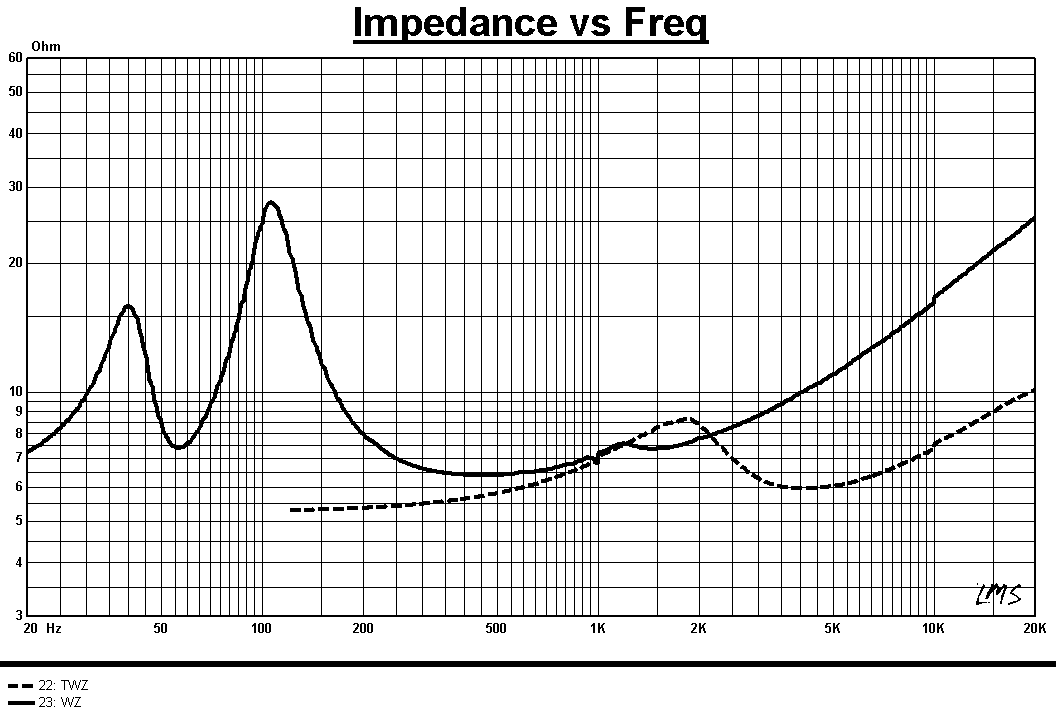

Это импеданс динамиков:
Настройка ФМ получилась очень низкой, но впоследствии труба была укорочена, так что настройка трубы в
окончательной версии с установленным в корпус фильтром стала 60Гц или чуть выше.

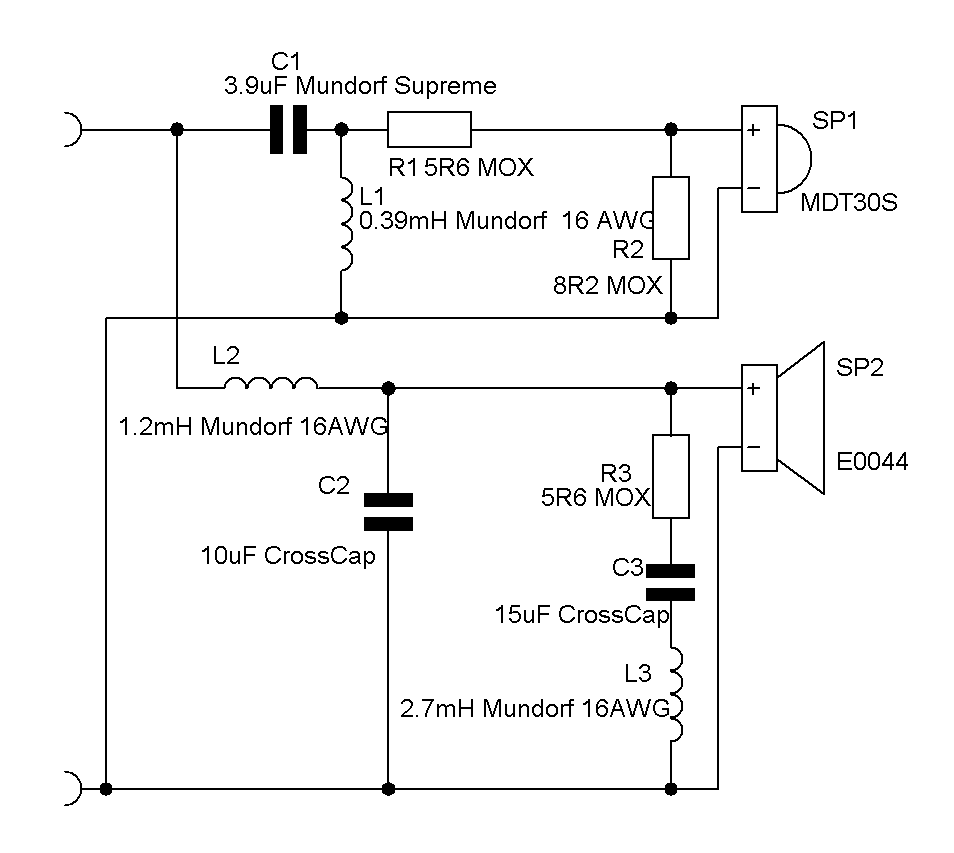

Это схема фильтра:
В окончательной версии я поставил R1 6.8 Ом, но думаю, большинству понравится с 5.6 Ом.
Также в окончательной версии я заменил ленточную катушку Мундорф 15AWG на проволочную Jantzen проводом 0.7мм.
У нее большее сопротивление, поэтому резистор R3 в окончательном варианте равен 4.7 Ом. Сумма сопротивлений
этого резистора и сопротивления катушки постоянному току равна, примерно, 6.2 Ом.

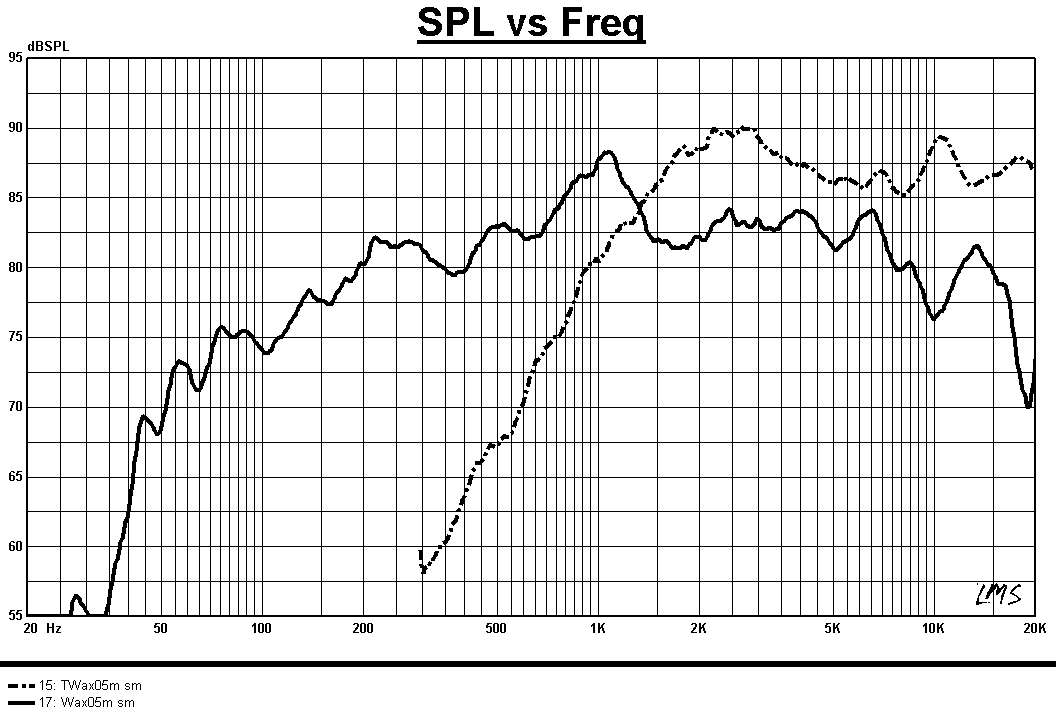

Ачх системы снималась с 5.6 омами и ненастроенным ФИ:

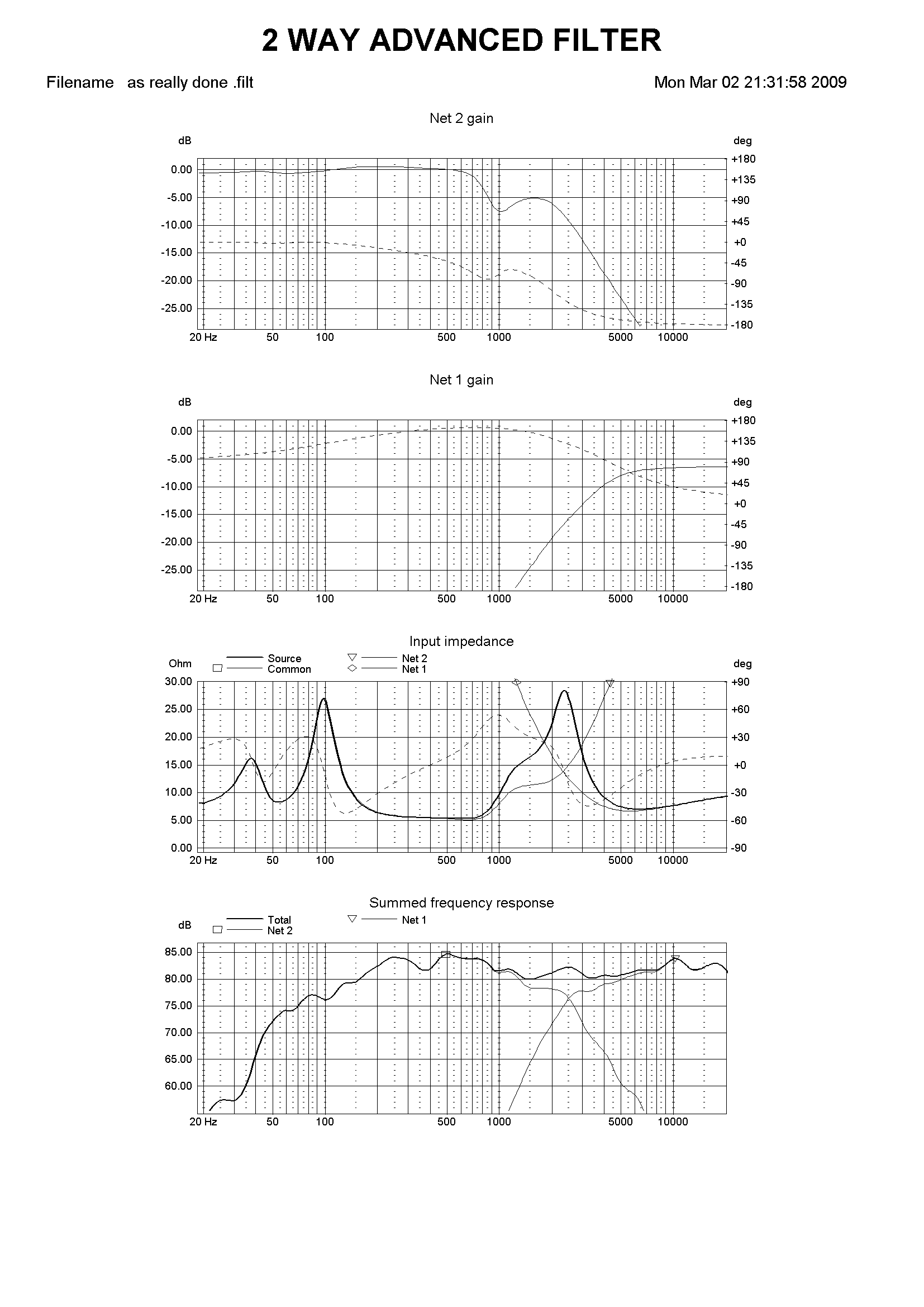

Графики передаточных функций фильтров, импеданса и АЧХ суммарная и по полосам:
Эти графики также нарисованы для ненастроенного ФИ и резистора R1 равного 5.6 Ом.
Видно, что импеданс везде выше 5 Ом, частота раздела - в районе 2.5кГц.

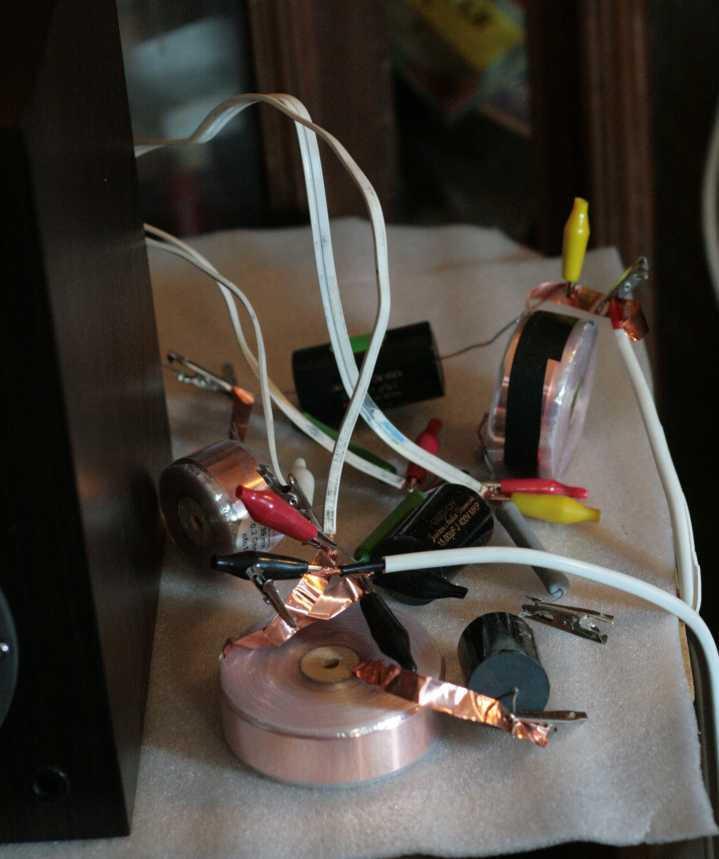

Это фильтр на крокодилах в процессе прослушивания:
Так выглядит готовый фильтр в окончательной версии:
Плату с трудом удалось запихать в ящик и прилепить на боковую стенку, дальнюю от ФИ, снизу,
хотя планировалось положить ее на дно. Но клеммы помешали :-)

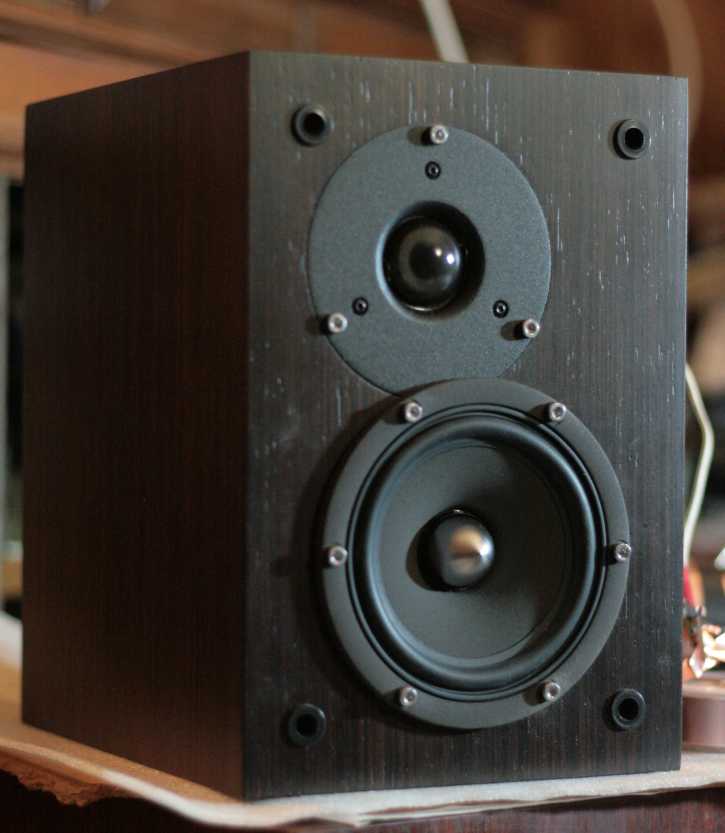

Это красотка в сборе:
