ПРОСТОЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ НА ОУ

     Такого усилителя "хватит" для любых наушников до $100: Коссов, Сенхайзеров, AKG.

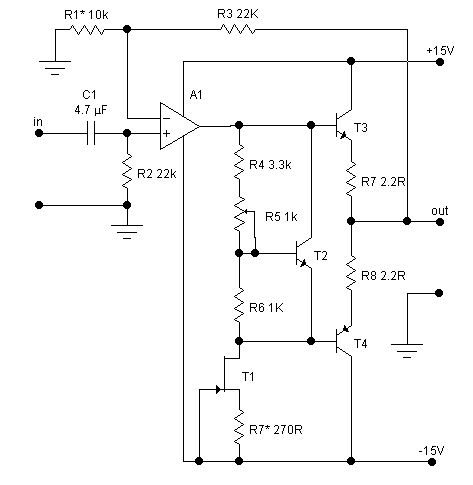

     A1 - операционный усилитель с цепями коррекции, если таковые нужны, предназначенный для аудио: можно сдвоенный, например OPA134, 2134, NE5534. Из Советских пойдет какой-нибудь К157УД2.
     T1 - полевик КП303В или Б, КП307 с любой буквой.
     T2 - любой высокочастотный, например КТ3102АМ или с любой буквой. Приклеивается на радиатор T3 или T4.
     T3 - КТ961В. Устанавливается на радиаторе.
     T4 - КТ639В. Устанавливается на радиаторе.
     Транзисторы Т3,Т4 надо подобрать по статическому коэффициенту H21e (бета). Чем он больше, тем лучше.
     Узел на T1 переводит A1 в режим А,отбирая ток 2 - 5 мА (меньше для высокоомных, больше для низкоомных наушников.
     R7 задает ток стока T1. Он может оказаться 0 - 3кОм.
     R6 задает ток покоя выходного каскада - максимально 200 мА для самых низкоомных наушников. Таким образом, выходной каскад остается в режиме А при любой допустимой мощности. Pmax=0.4x0.4x30:2=2.4 Вт. Столько Ватт в режиме А можно закачать в 30-омные наушники (для прослушивания остаточно максимум 50 мВт, а чтобы оглохнуть 200-500 мВт). При этом каждый выхоной транзистор рассеивает 3 Вт. Для 240 омных наушников достаточно тока 50 мА.
     R1, R3 определяют коэффициент усиления. Для CD плеера с выходным напряжением 2 В вполне хватит трех, как на схеме, для других случаев можно поднять его до 10, уменьшив R1. В этом случае может понадобиться балансировка ОУ или надо поставить неполярный электролитический конденсатор между землей и левым по схеме выодом R1.

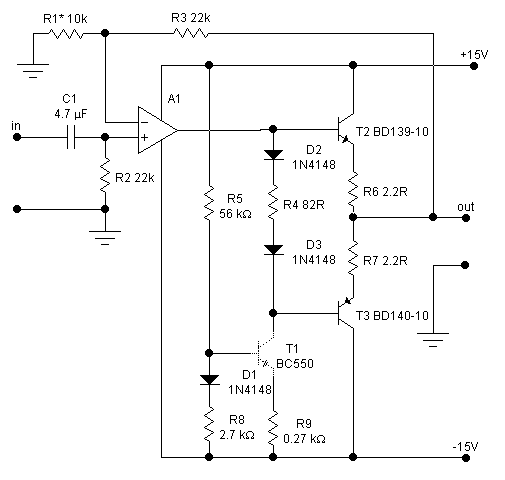

     Узел на Т1, R7 можно заменить на аналогичный на биполярном транзисторе, как на втором рисунке: T1, D1, R8. T1 - КТ3102 с любой буквой. При этом узел смещения выходных транзисторов (на транзисторе или диодах) можно использовать любой в любой схеме.
     И транзистор T2 в первой схеме и диоды D2, D3 во второй надо приклеить или прижать к радиаторам выходных транзисторов для обепечения термостабильности начального тока входных транзисторов.
     C1 - К73-17, 4.7 мкФ, C2 - 2 таких же в параллель.
     Вся схема потребляет до 6 Вт на канал и питается от двухполярного источника +15В,-15В, можно нестабилизированного или стабилизированного на КР142ЕН12 на плюс и КР142ЕН18 на минус (LM317, LM337). Их тоже надо поставить на радиаторы.
     Ясно, что в обоих схемах можно применить как детали советско-российского происхождения, так и импортные. Общий принцип такой - лучше импортные. Они могут быть даже дешевле аналогичных российских.
     Трансформатор надо брать ватт на 20.

SIMPLE HEADPHONE AMPLIFIER ON OP AMP

     Such amplifier is good for almost every phones under $100: Koss,Snheiser,AKG.
     A1 on both pictures is a single or dual opamp for audio: OPA134, 2134, NE5532, 5534.
     T2,T3 are mounted on heat sincs. D2,D3 on the second picture can be glued to theese heat sincs near T2 or T3 to ensure thermal stability. So is the transictor T2 on the first picture. H21e of the T2,T3 transistors must be approx. equal.
     T1, R7 on the first picture form a constant current source,which drives approx. 3-5 mA from the opamp, making it's output stage work in a class A mode.
     T1, D1, R5, 8, 9 form a constant current source on the second diagram.
     The output stage of the whole amplifier is also class A. It's quiescent current is 50-200mA. It can be fixed by changing R4. 50 mA is enough for 240 Ohm phones. 200 mA is enough for 30 Ohm, or lower impedance phones.
     R1,R3 form the negative feedback. The gain is 3. If more is needed, R3 can changed to lower values. But in this case either a capacitor should be put between R1 and ground, or the opamp should be balanced to ensure, that output DC voltage is kept near zero.
     For high impedance phones the supply voltages may be higher - 18V, if the used opamp can work at such voltages, and for low impedance phones the supply voltages may be lower - 12V.
     At 15V, 200mA the power consumption of each channel of the amplifier is about 6W.
     The power supply can be regulated on LM317, LM337 chips. They must be mounted on heat sinks too.
