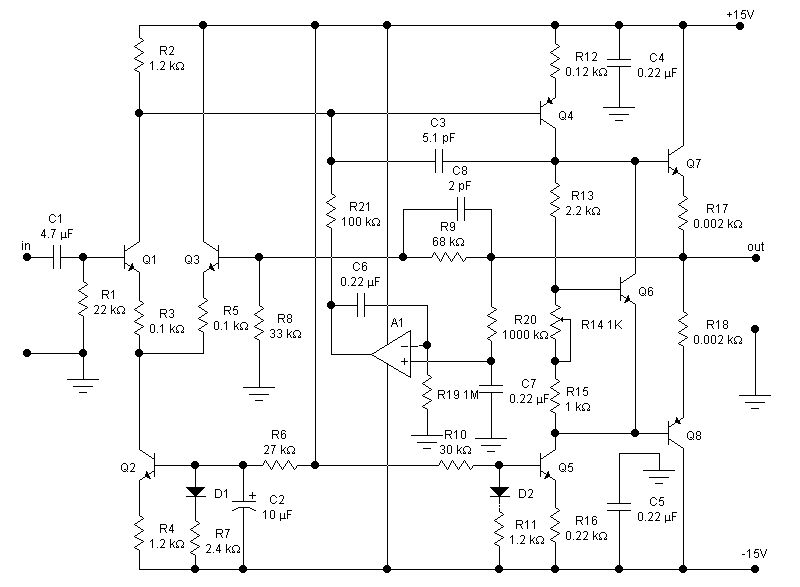

SIMPLE TRANSISTOR HEADPHONE AMPLIFIER

ПРОСТОЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ НА ТРАНЗИСТОРАХ

     Этого хватит для самых "крутых" наушников, хотя схема ничего особенного из себя не представляет.
     T1, 2, 3, 5, 6 КТ3102ДМ, T4 - КТ3107А (Б, В, Г, И, К). T7, 8 - те же, что в предыдущем усилителе.
A1 - "прецизионный" ОУ типа К140УД17 или импортный с low offset voltage, т.е. с низким напряжением смещения, типа OP07. Эта вещь поддерживает нулевой потенциал на выходе относительно земли. Она позволяет выкинуть конденсатор с R7 на землю,так что остается всего один разделительный конденсатор - C1. Его тоже можно выкинуть, если такой уже стоит в источнике.
     C3, C8 - емкости коррекции - можно подобрать при сохранении устойчивости: на прямоугольном импульсе не должно быть выбросов, как без нагрузки, так и при нагрузочном сопротивлении равном номиналу сопротивления наушников.
     Ток дифкаскада - 2 мА, второго каскада 10 мА, выходного - как в предыдущем случае. Т1, Т3 надо подобрать по коэффициенту, Т7, Т8 - тоже.

     This amplifier is good for all headphones, though it's schematics is that of a simple power amplifier.
     A1 is a precision opamp - OP07 or other. It keeps zero output DC voltage and makes it possible to exclude capacitor between R7 and ground. So only one capacitor is left on the signal path C1. If there is one in the source, with which this amplifier is used, C1 can be excluded too.
     Q1, 2, 3, 5, 6 can be BC547, BC548.
     Q4 - BC557, BC558.
     Q7 - BD135-16, BD137-16, BD139-16.
     Q6 - BD136-16, BD138-16, BD149-16.
     C3, C8 ensure stability of the amplifier.
     The Q2 collector current is 2 mA, Q5 - 10 mA, the output stage quiescent current is as in the "Simple headphone amplifier..."
     Q1 and Q3 must have approx. equal DC current gain H_Fe, and Q7 and Q8 - too.
