ДВЕ СХЕМЫ УСИЛИТЕЛЕЙ ДЛЯ НАУШНИКОВ

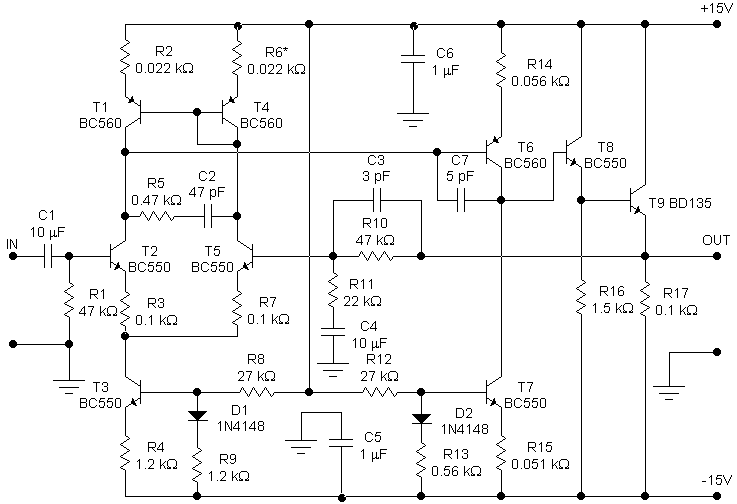

     Вот простая схема усилителя для наушников с однотактным выходным эмиттерным повторителем.



     Такое решение не подходит для усилителя мощности из-за низкого к.п.д., но для усилителя для наушников, который должен выдавать в нагрузку 100 мВт мощности (при такой мощности большинство наушников развивают звуковое давление более 100 децибелл) - вполне годится. Тут решена проблема термостабильности. Единственный недостаток - низкая перегрузочная способность при низких сопротивлениях нагрузки.
     Балансировка осуществляется подбором R6.
     Все конденсаторы типа К73-17, причем С1 и С4 - это два параллельных конденсатора по 4.7 мкФ на 80 В.
     Резистор R17 - это три параллельных двухваттных резистора по 300 Ом.
     Ток дифкаскада - 1 мА, второго каскада - 10 мА, выходного транзистора - 150 мА. Т9 должен стоять на радиаторе.
     Транзисторы дифкаскада надо подобрать по Н21е.
     Импортные транзисторы могут быть заменены на советские (российские) аналоги: ВС550 - на КТ3102Д, Е или (хуже - с любой буквой);
     ВС560 - на КТ3107В, Д, К, И, Б;
     ВD135 - на КТ961 с любой буквой.
     Усилитель подойдет для наушников с сопротивлением от 20 до 600 Ом. Для сопротивления больше 200 Ом резистор R17 можно увеличить до 300 Ом, т.е. оставить один из трех двухваттных резисторов, образующих R17.

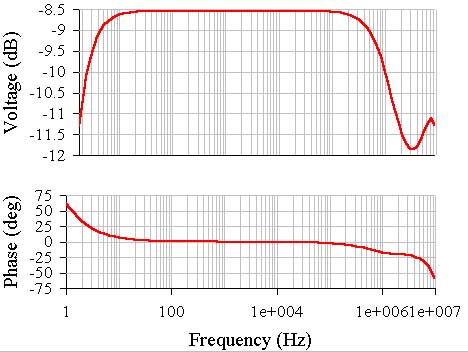

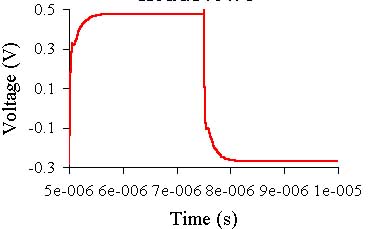

     На рисунке ниже приведена АЧХ усилителя при нагрузке 200 Ом и входном сигнале с амплитудой 100 мВ и вид прямоугольных импульсов с амплитудой 100 мВ и частотой 200 кГц:


     Коррекция усилителя осуществляется тремя конденсаторами и одним сопротивлением. Причем, возможно потребуется их подбор для конкретного экземпляра.

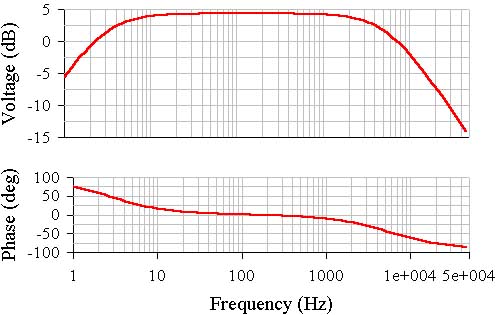

     Ниже приведена АЧХ усилителя без обратной связи при амплитуде входного напряжения 100 мкВ (нагрузка - 200 Ом):


     Коэффициент усиления усилителя без ОС - более 15000 на нагрузке 200 Ом.
     В таблице приведены "измеренные" программой EWB значения коэффициентов нелинйных искажений усилителя в процентах при нагрузках 200 и 20 Ом.

Uвх (ампл., мВ) Rнагр 200 Ом Rнагр 20 Ом
1 кГц 20 кГц 1 кГц 20 кГц
100 мВ 0.026 0.019 0.029 0.022
200 мВ 0.014 0.0090 0.014 0.011
400 мВ 0.0072 0.0051 0.0072 0.0069
800 мВ 0.0037 0.0038 4.02 4.52
2 В 0.021 0.023 Ограничения сигнала Ограничения сигнала

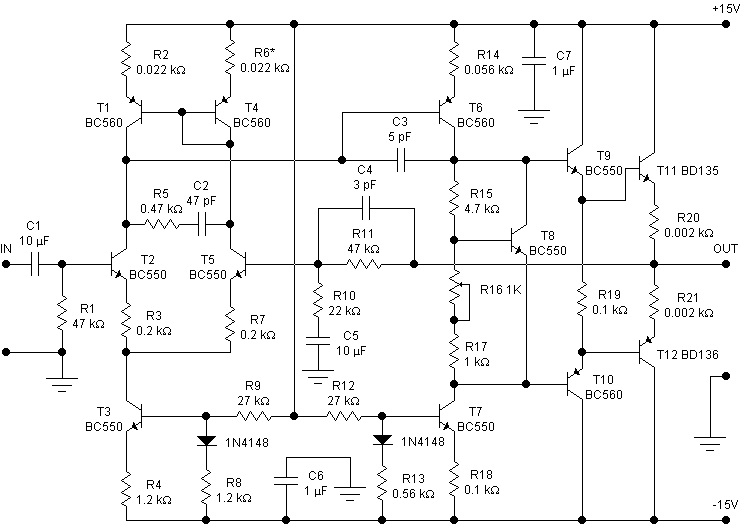

     Вот та же схема, но с обычным двухтактным выходным эмиттерным повторителем.



Такая схема имеет большую перегрузочную способность и может служить небольшим усилителем мощности. Он выдает ватт 7 на 4 ома с к.н.и. 0.035%.
     Ток дифкаскада - 1 мА, вторго каскада - 5 мА, выходного каскада эмиттерного повторителя - 150 мА (режим А для всех мощностей и сопротивлений наушников). Т11, Т12 должны стоять на радиаторах, а Т8 надо прилеить на радиатор одного и мощных транисторов вблизи его крепления.
     Советский аналог ВD136 - КТ639Г или Д.
     Транзисторы дифкаскада и выходного повторителя надо подобрать по Н21е. Если не удается попарно, то произведение коэффициентов усиления по току верхней пары должны быть близки к произведению нижней.

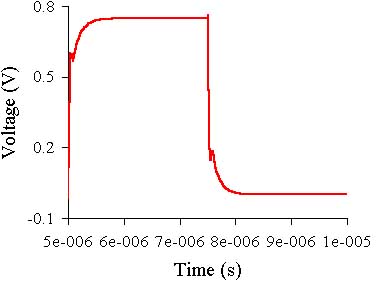

     На рисунке ниже приведена АЧХ усилителя при нагрузке 200 Ом и входном сигнале с амплитудой 100 мВ и вид прямоугольных импульсов с амплитудой 100 мВ и частотой 200 кГц:

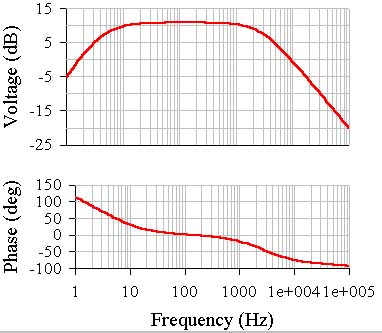

     Ниже приведена АЧХ усилителя без обратной связи при амплитуде входного напряжения 100 мкВ (нагрузка - 200 Ом):



     Коэффициент усиления усилителя без ОС - более 30000 на нагрузке 200 Ом.
     В таблице приведены "измеренные" программой EWB значения коэффициентов нелинйных искажений усилителя в процентах при нагрузках 200 и 20 Ом.

Uвх (ампл., мВ) Rнагр 200 Ом Rнагр 20 Ом
1 кГц 20 кГц 1 кГц 20 кГц
50 мВ 0.066 0.0051 0.062 0.0034
100 мВ 0.031 0.011 0.030 0.0092
200 мВ 0.016 0.014 0.015 0.016
400 мВ 0.0078 0.0056 0.0077 0.0050
800 мВ 0.0041 0.0032 0.0038 0.0039
2 В 0.0018 0.0067 0.0018 0.0073
3 В 0.0013 0.0013 0.0083 0.011


     Из таблицы видно, что перегрузочная способность этой схемы выше, чем первой.
