Трехполосная акустическая система с использованием акустического трансформатора на ВЧ
В АС применены динамические головки:
- низкочастотная:
SEAS H1471;
- cреднечастотная:
Tangband W4-1320SIF ;
и ВЧ:
Mundorf AMT 21CM 2.1.
Эта АС была сделана для ноябрьской выставки "Росхайэнд" 2014 года.
Выбор динамиков выглядит несколько странным, но логика там есть. Все динамики обладают высоким отношением Bl/m.
Басовик обладает подвижной массой около 20г, а Bl/m у него почти 430. От него трудно ожидать низкого баса,
но динамика должна быть хорошей.
СЧ динамик является небольшим широкополосником и производится в Китае китайской фирмой TB Speakers.
Это, вроде, не должно предвещать ничего хорошего, но у меня был некоторый опыт с динамиками этого производителя,
а недавно знакомый использовал похожий динамик, но с титановым диффузором, и остался очень доволен.
Головка стОит недорого, при этом имеет хорошие параметры и конструктив.
В частности, Bl/m у нее 1330. Для СЧ динамика это хорошо.
Также у нее короткая катушка и широкий полюсный наконечник (underhung). Соответственно, индуктивность низкая.
Обещали также низкие искажения.
ВЧ динамик представляет собой акустический трансформатор (Хейла) производства Mundorf.
Сам мундорф слово Хейл не употребляет и называет эти очень дорогие головки AMT (air motion transformer).
У таких динамиков низкая подвижная масса, низкие искажения, почти постоянный импеданс от частоты, высокая чувствительность.
Но делить эти головки нужно довольно высоко. Правда, с использованным среднечастотником это не проблема.
Еще один недостаток - это цена. Пара пищалок стОит дороже всех остальных динамиков в этой трехполоске.

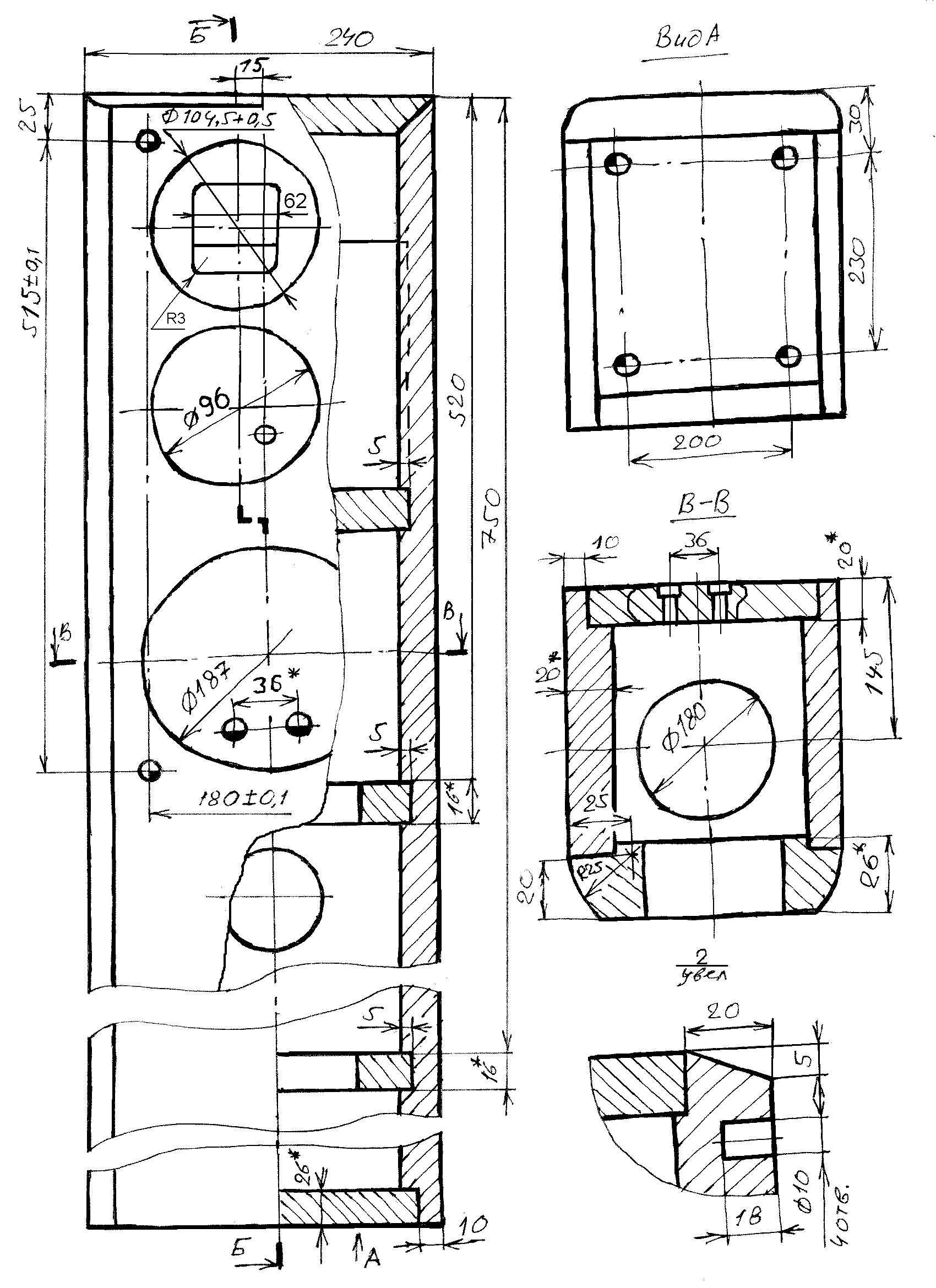

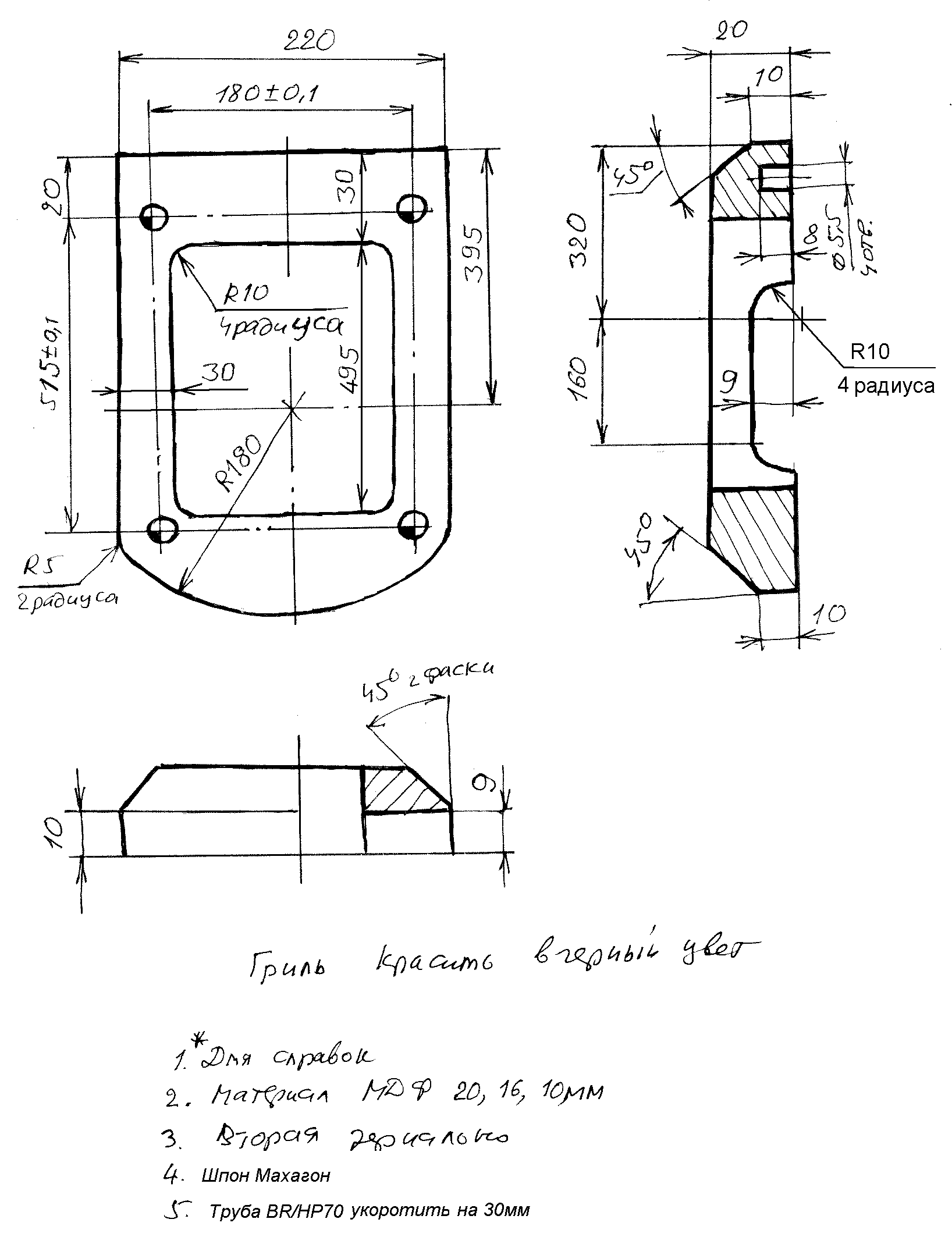

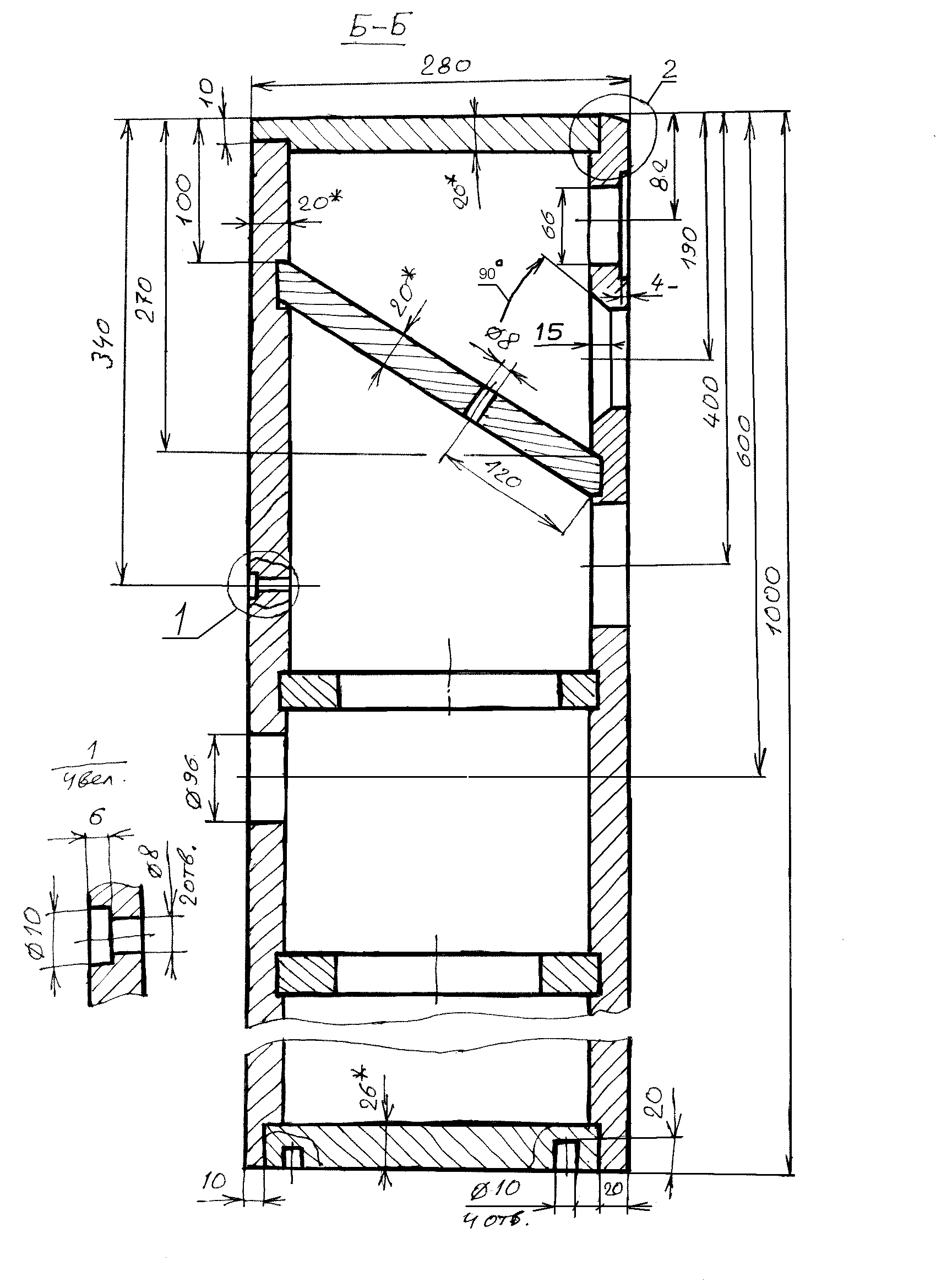

Эскизы корпуса:

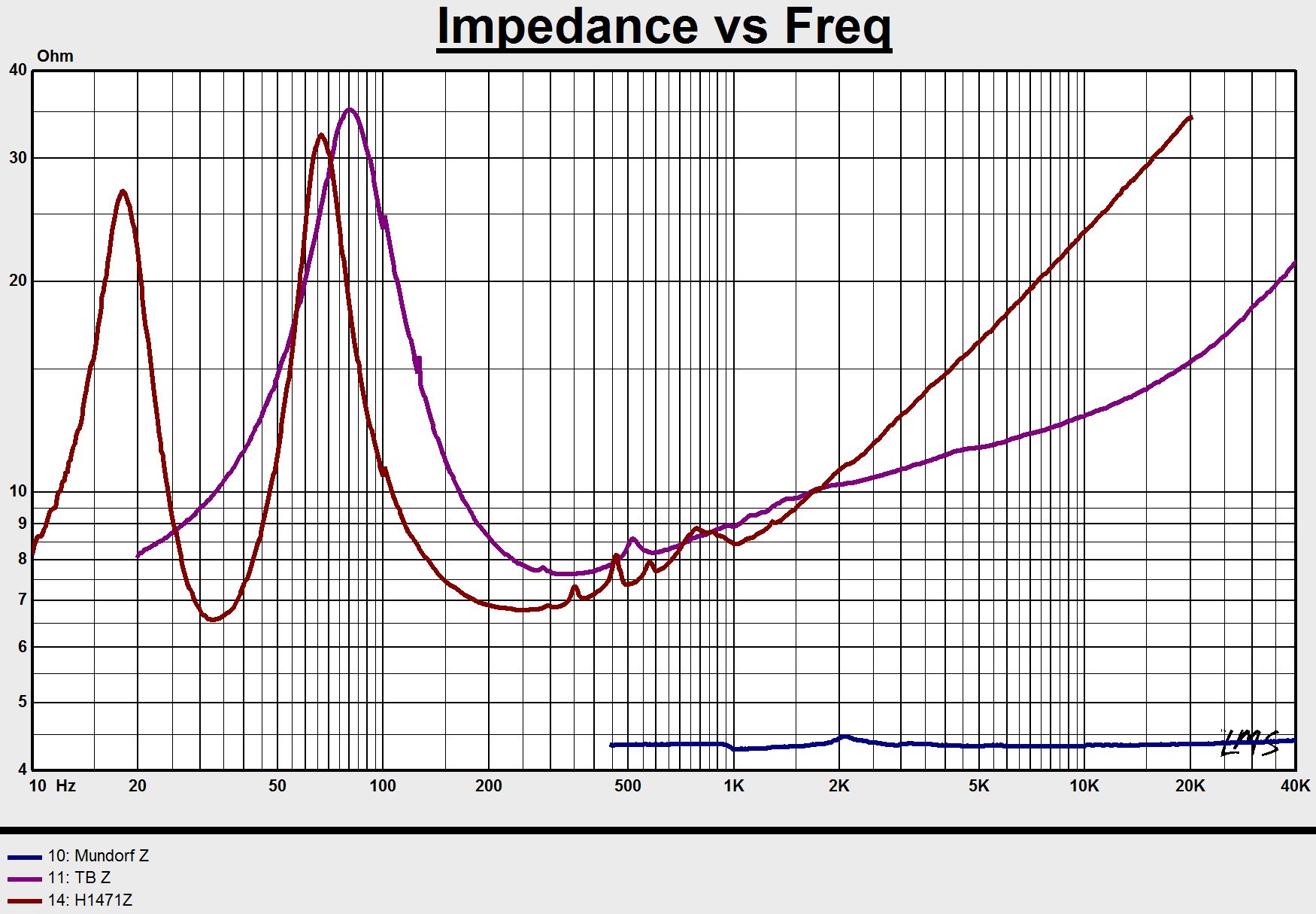

Импедансы динамиков в макетном корпусе:
Видно,что настройка НЧ примерно 34Гц. Это низковато для такого динамика. В макете применялись трубы BR/TR60, а в чистовом корпусе BR/HP70.
Грязный объем под НЧ около в макете примерно 35 литров, а в чистовом корпусе около 36.5 литров.

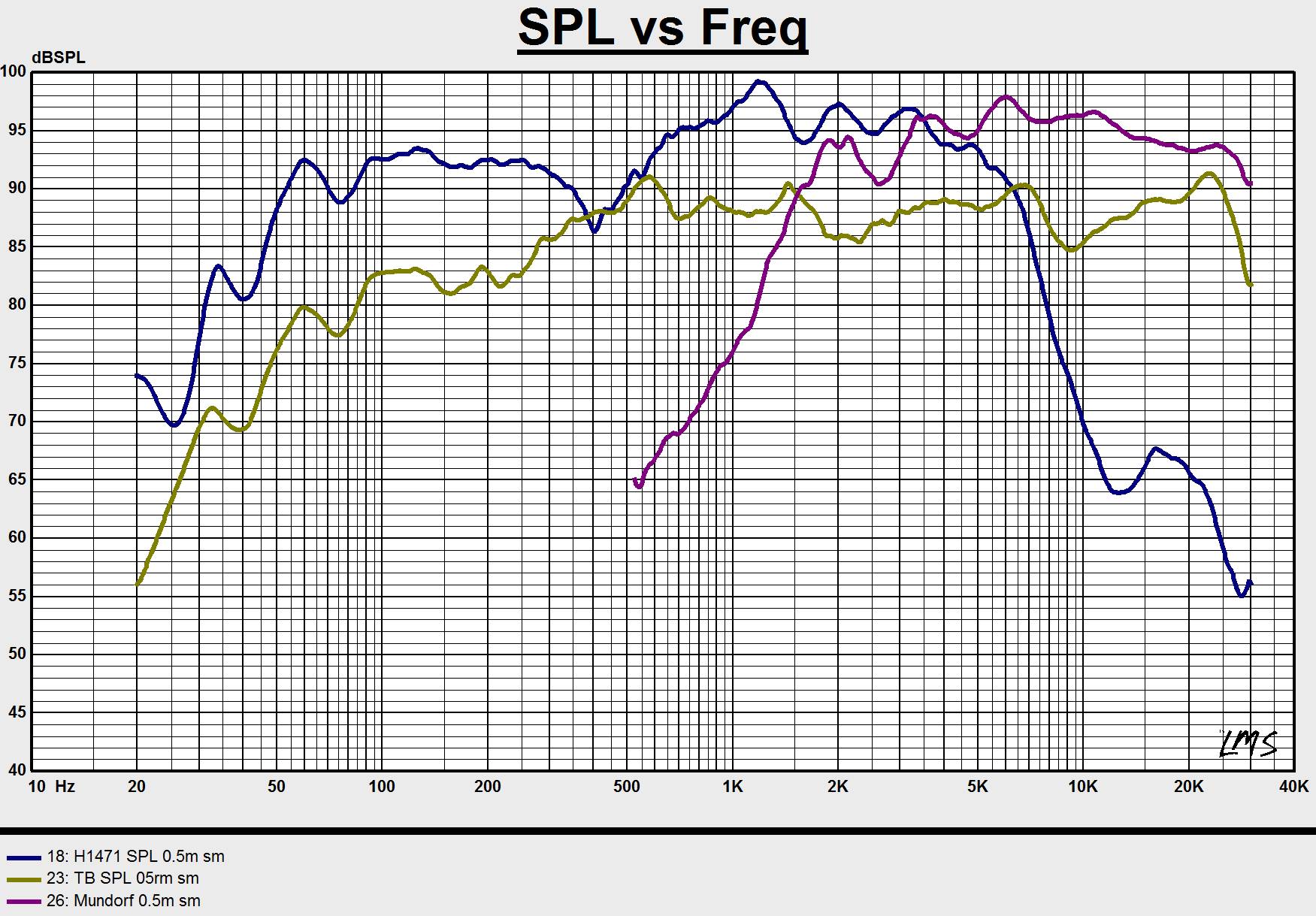

Это АЧХ головок в макетном корпусе по оси каждого динамика, снятые с рсстояния 0.5м:
В чистовом корпусе АЧХ динамиков выглядят немного по-другому, но этого достаточно для предварительного сведения.

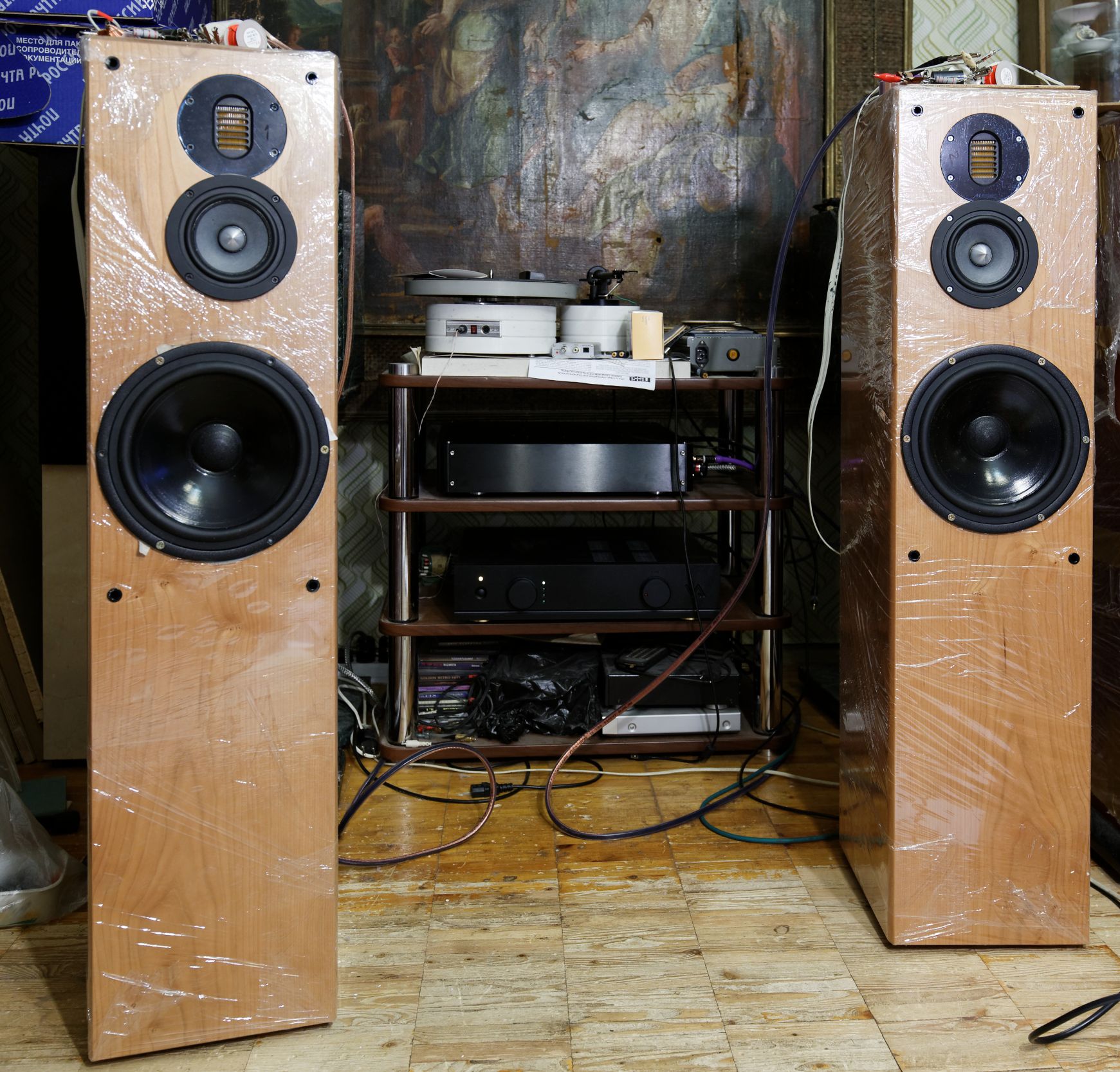

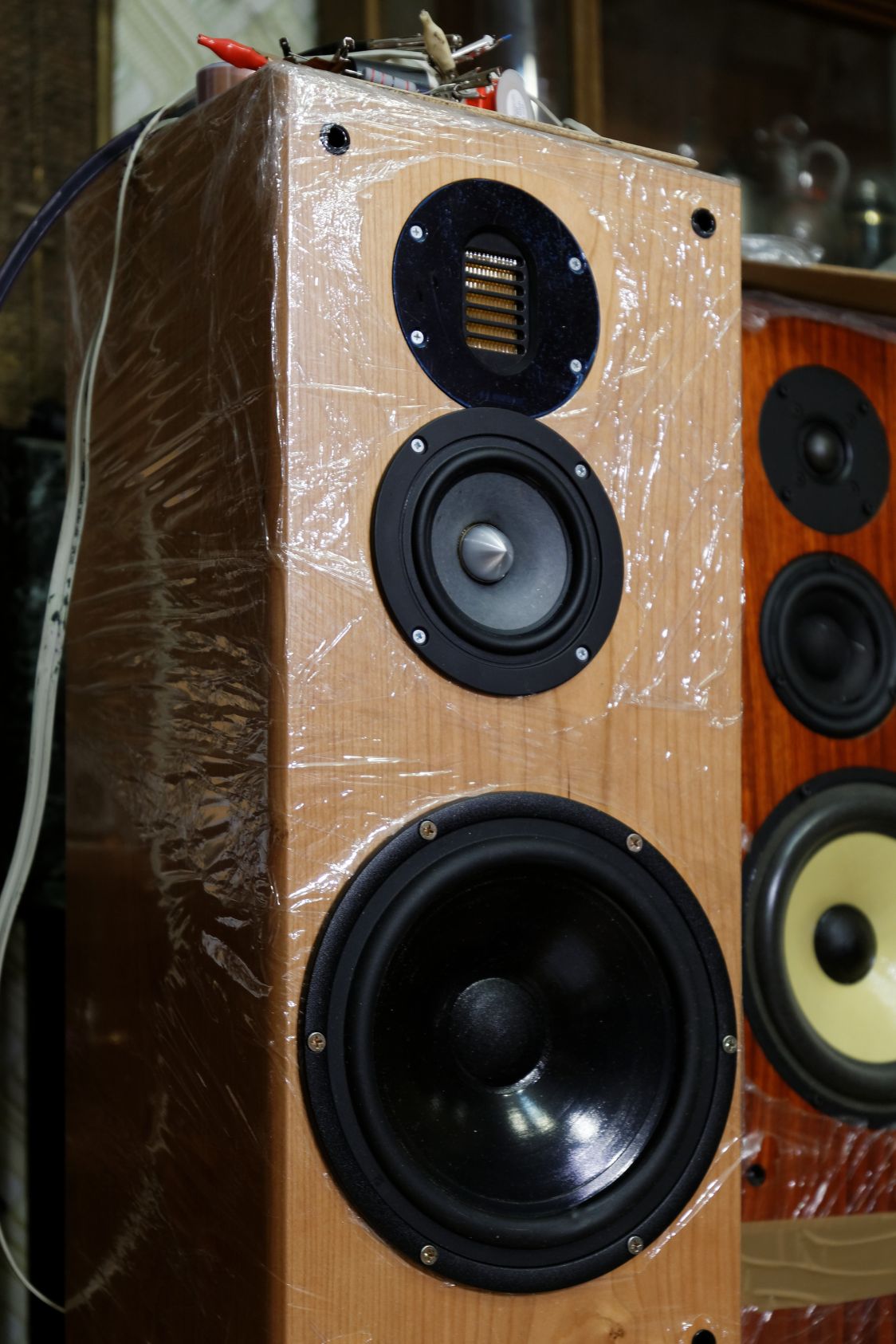

Так выглядят АС (фильтры пока снаружи, шурупы не штатные). Шпон - вишня.

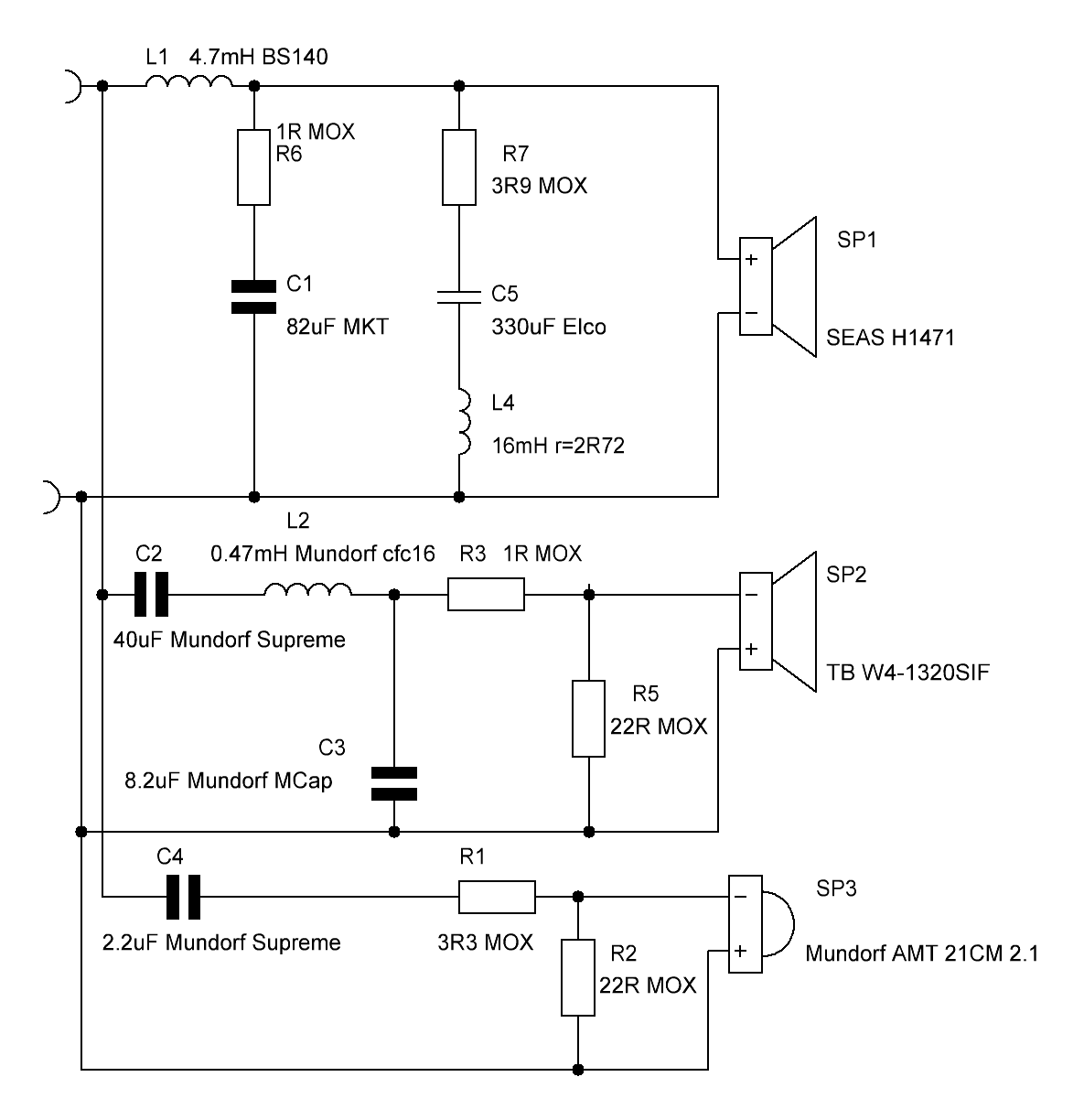

Это схема фильтра:
Первоначально на ВЧ был фильтр второго (электрического) порядка, но при прослушивании выяснилось, что катушка 0.33мГн является лишней деталью,
и без нее играет лучше.
Правда, были опасения перегрузки твитера, но на приличной громкости ничего страшного слышно не было. Раздел все же 6кГц.
На НЧ применена компенсация "накачки" - контур R7C5L4.
Емкость С2 40мкФ набрана из трех: 22мкФ, 10 и 8.2. Если душит жаба, можно применить простой MCap 400V 39мкф.

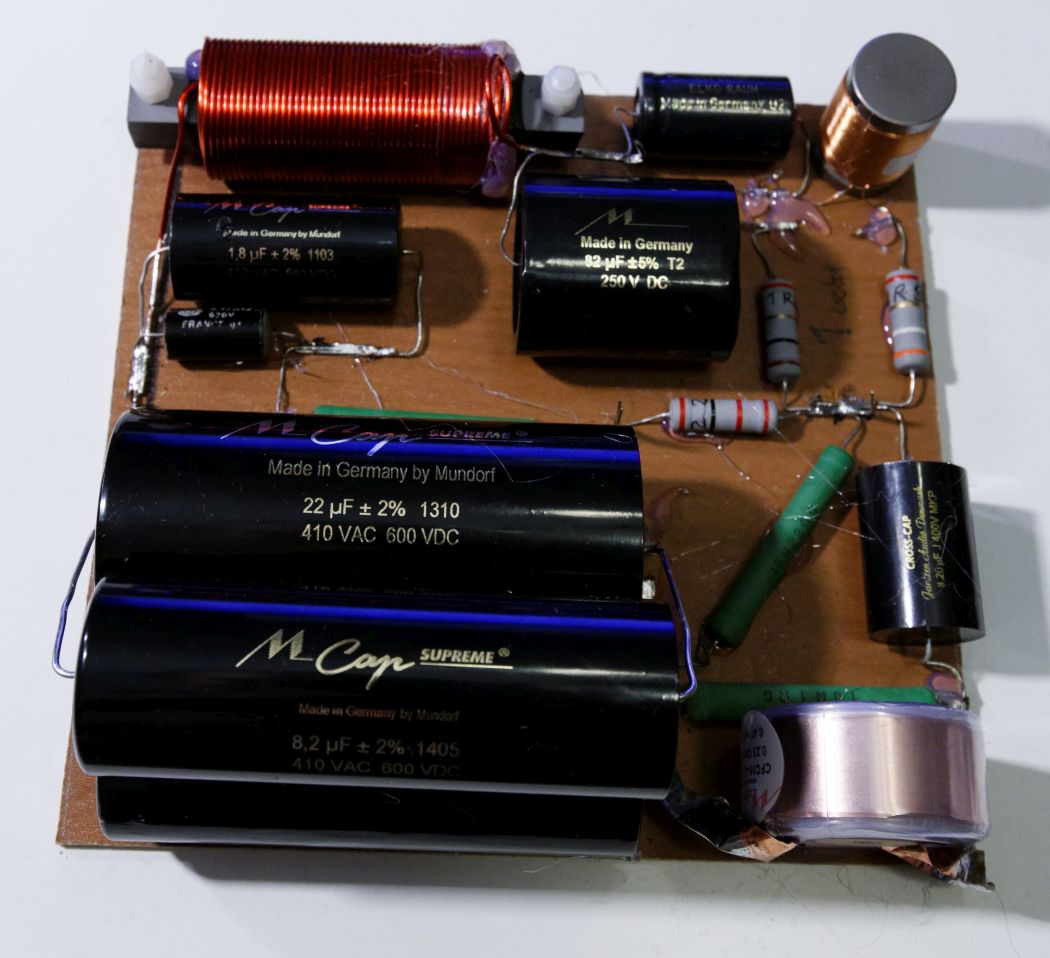

Так выглядит собранный фильтр:

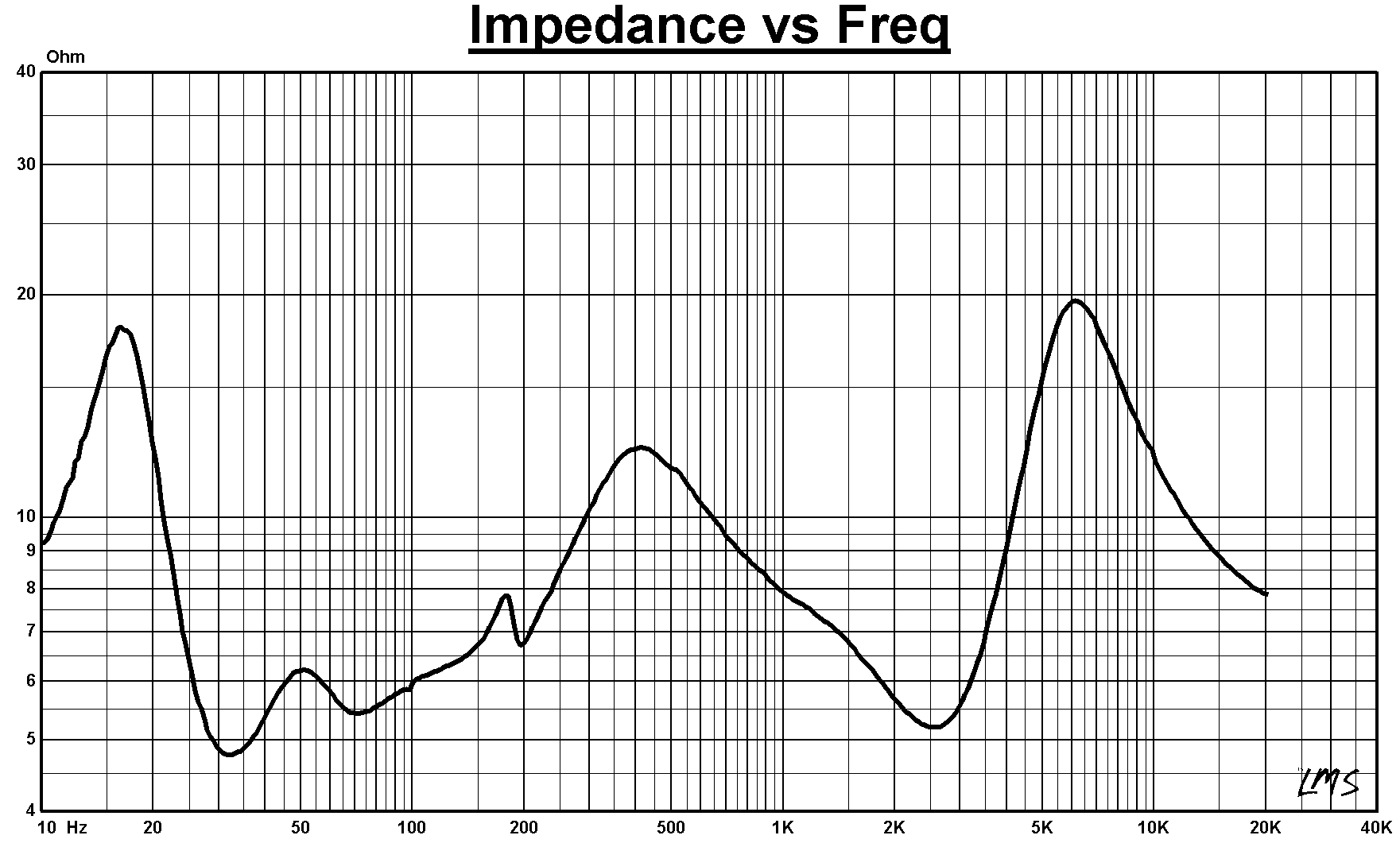

Посмотрим на импеданс собранной АС:
Видно, что верхний горб импеданса НЧ динамика не исчез полностью, что свидетельствует о том, что активное сопротивление контура R7C5L4 выше необходимого, но и этого достаточно.
Горб на импедансе на 178Гц - это неподавденный вертикальный стояк, но его не слышно, а при его полном подавлении бас ухудшается.
Импеданс не опускается ниже 4.7 Ом.

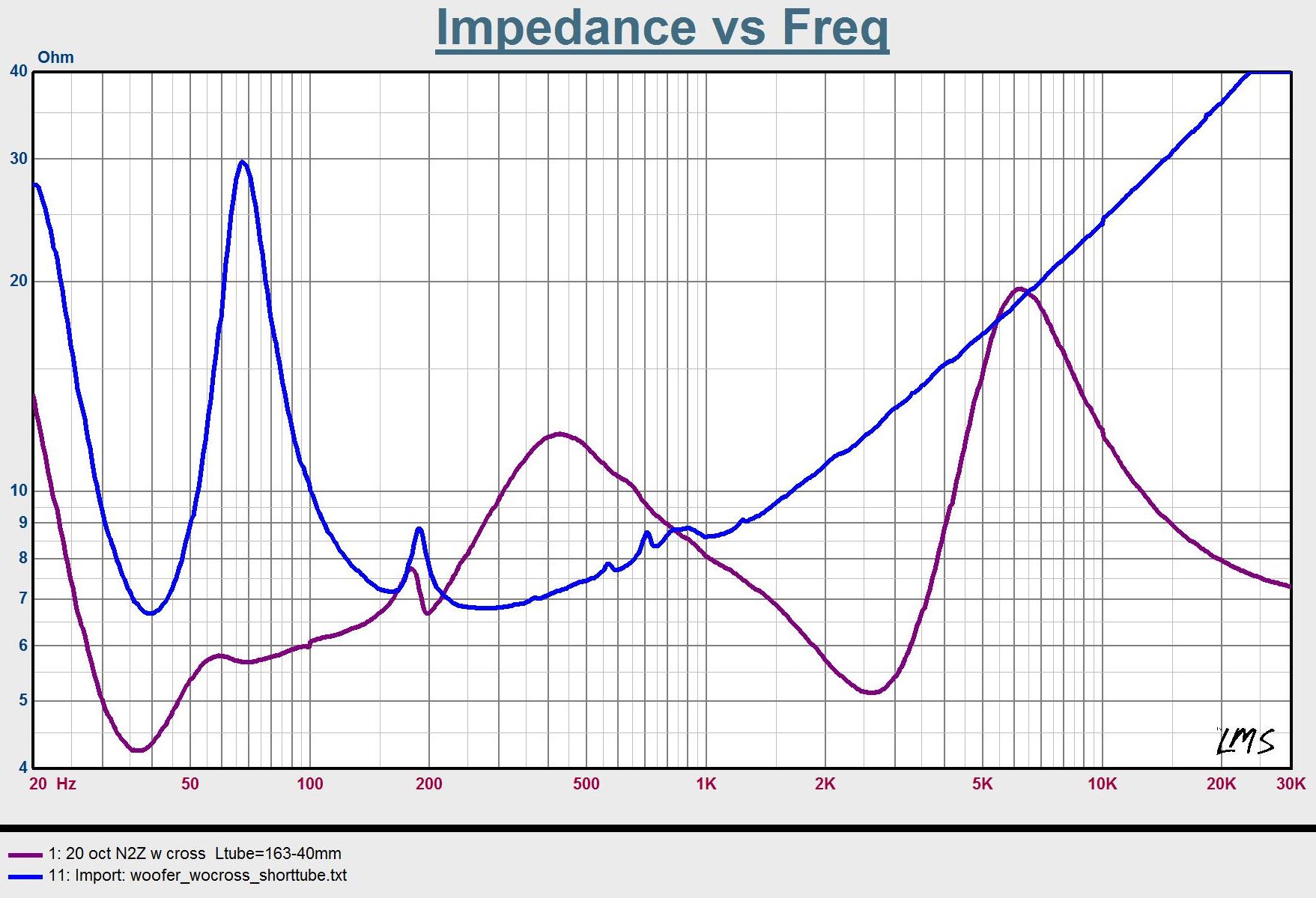

При окончательной сборке я укоротил трубу ФИ BR/HP70 на 40мм. На импедаесе это отразилось следующим образом:
Синий график - басовый динамик без фильтра, фиолетовый - импеданс системы.

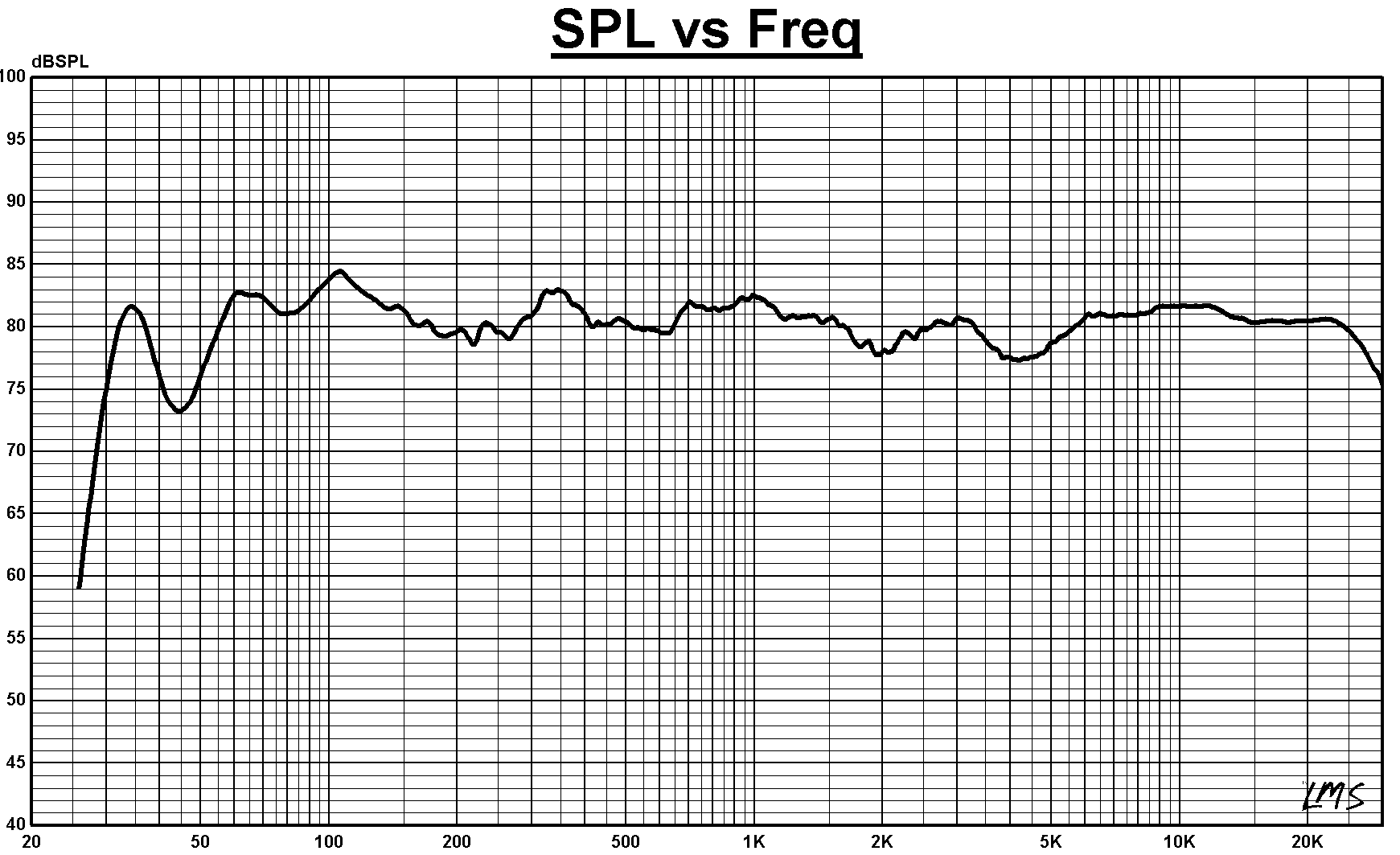

Это АЧХ с метра на уровне твитера АС в чистовом корпусе:
Провал на 2кГц - это Тангбенд, а на 5 (вблизи раздела): следствие того, что узкий центральный лепесток диаграммы направленности вблизи раздела
смотрит не точно по оси твитера.
В месте прослушивания оба провала нивелируются.
Частоты раздела - примерно около 400Гц и 5кГц.

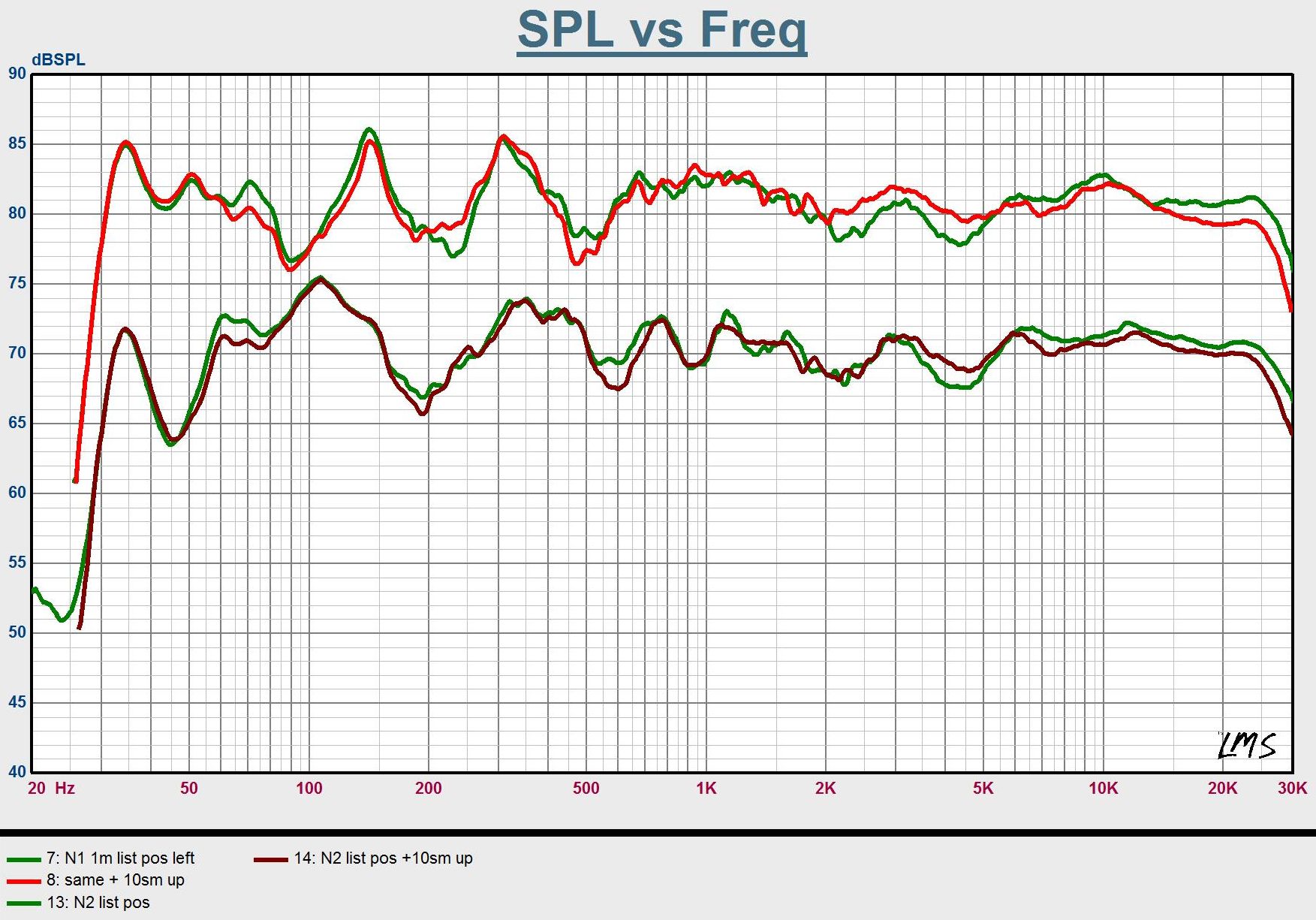

Это АЧХ обоих АС из пары с метра, каждая на своем месте в комнате:
Система N1 - левая, а N2 - правая. Графики правой сдвинуты на 10дБ для удобства. зеленые графики - по оси твитера, а коричневый и красный - на 10см выше оси твитера.
Эта акустика предназначена для помещения от 15 до 30 кв.м, но может играть и в меньшем помещении.

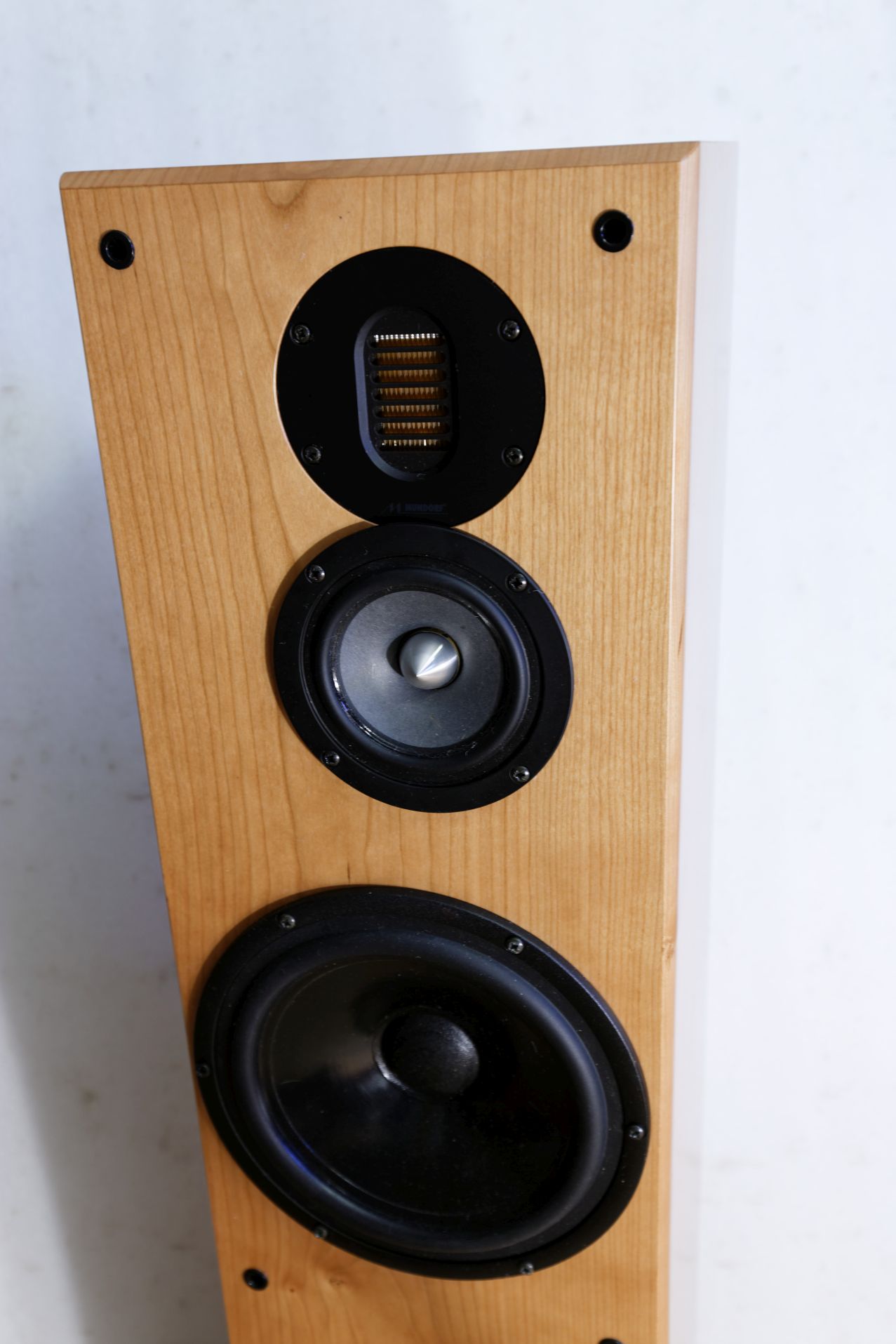

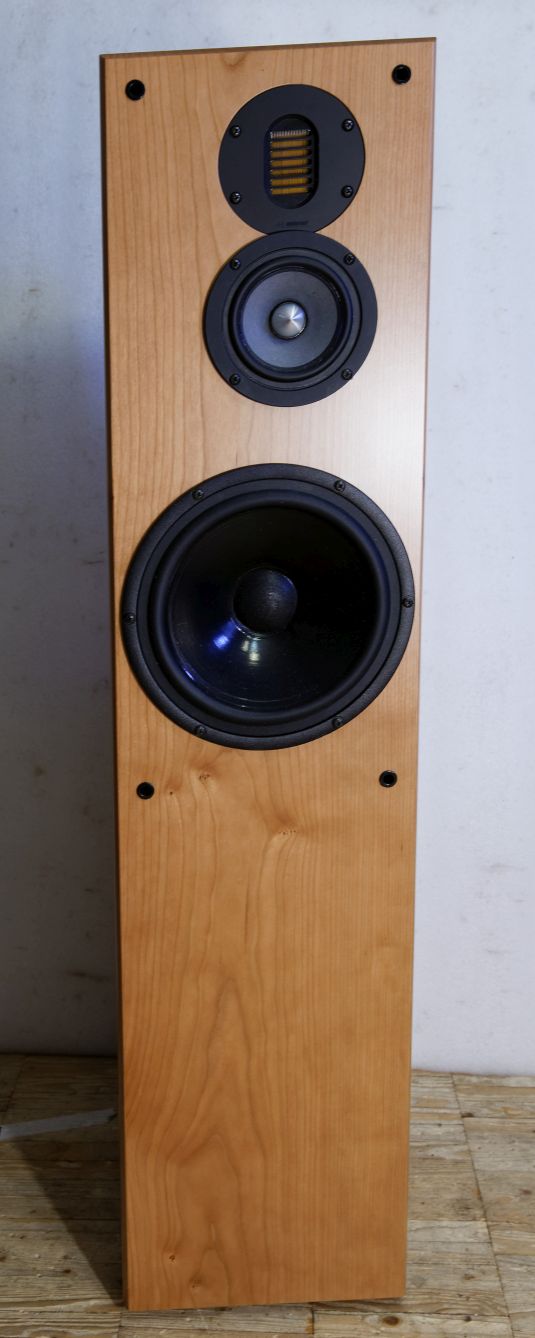

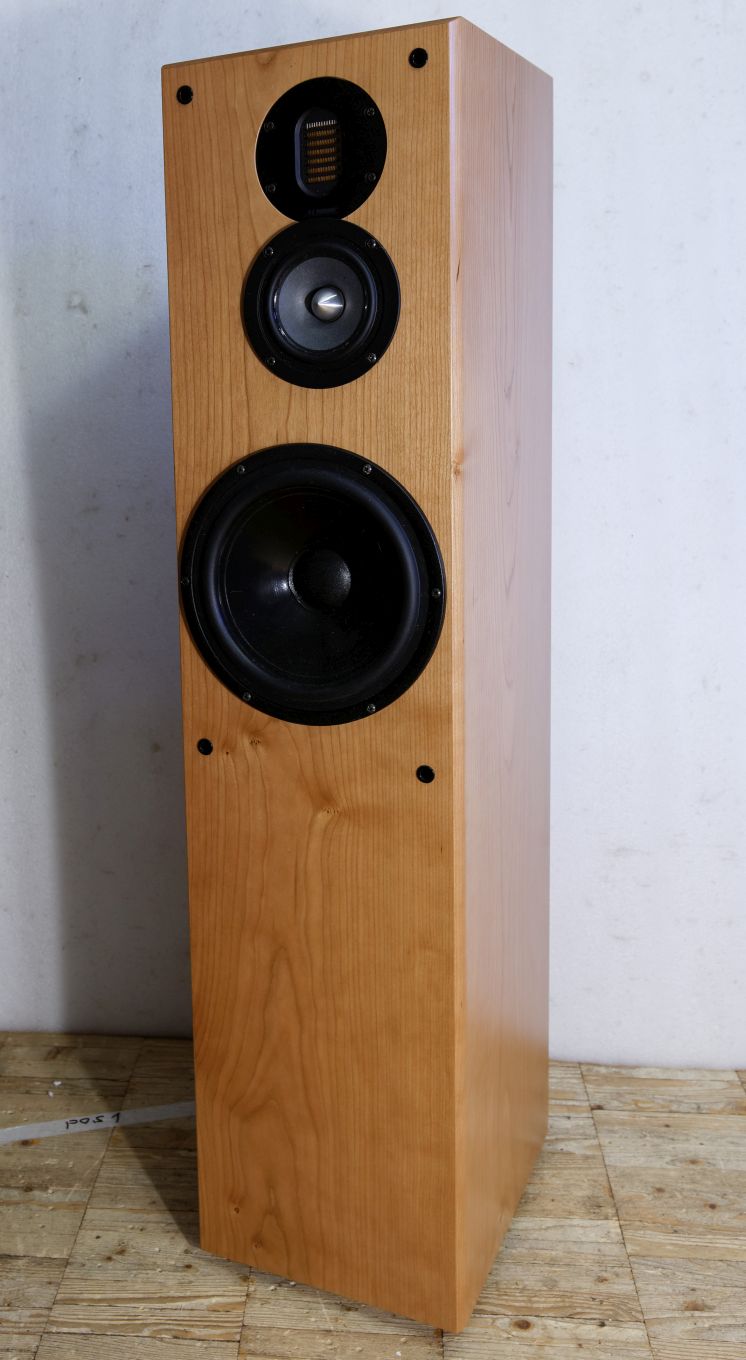

Еще фото системы:
Звучание АС очень динамичное с высоким разрешением. Трансформатор Хейла очень хорош на ВЧ.
