Двухполосный минимониор на SEAS EXCEL E0041 и Morel MDT33

Updated 06/09/2012

     Я давно хотел сделать качественный небольшой громкоговоритель. Когда появилась бумажная серия динамиков SEAS EXCEL, я сразу подумал, что можно сделать наследника минимонитора на SEAS H1216 и Morel MDT30S. Не прошло и двух лет, как я смог приняться за новую разработку. Наследником 15 см мидбаса H1216 в серии EXCEL является такой же 15см E0041, который, в отличие от более дешевого собрата, имеет белую металлическую пулю. Ну а пищалку я решил использовать - Морель MDT33, которая отличается мощным магнитом и высоким разрешением.
     Корпус делал мой товарищ - Борис для себя. Изготовлено под ключ за неделю в рабочее время.

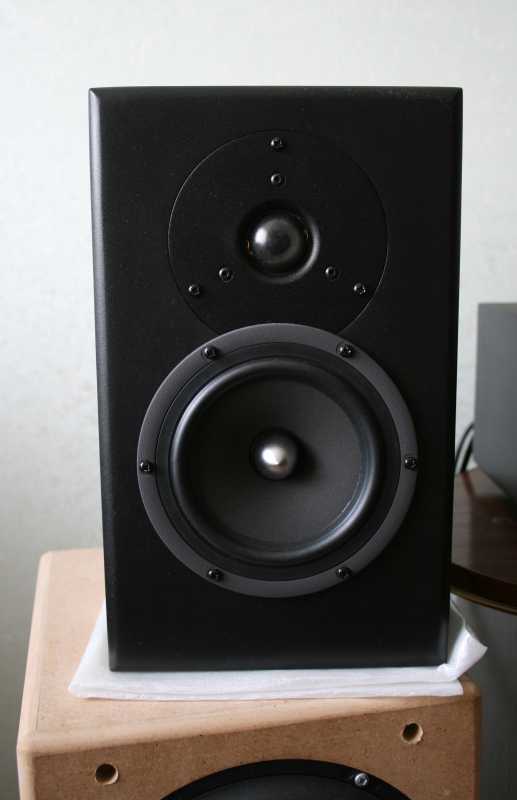

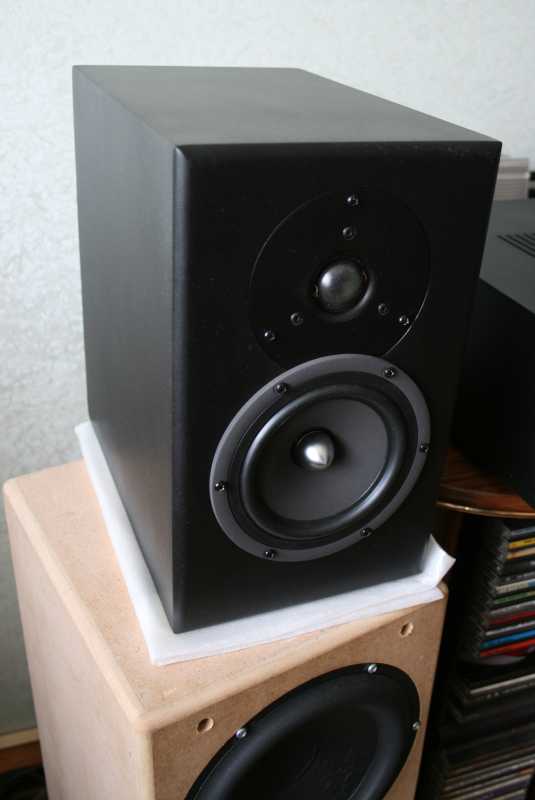

     Так выглядит готовый громкоговоритель:

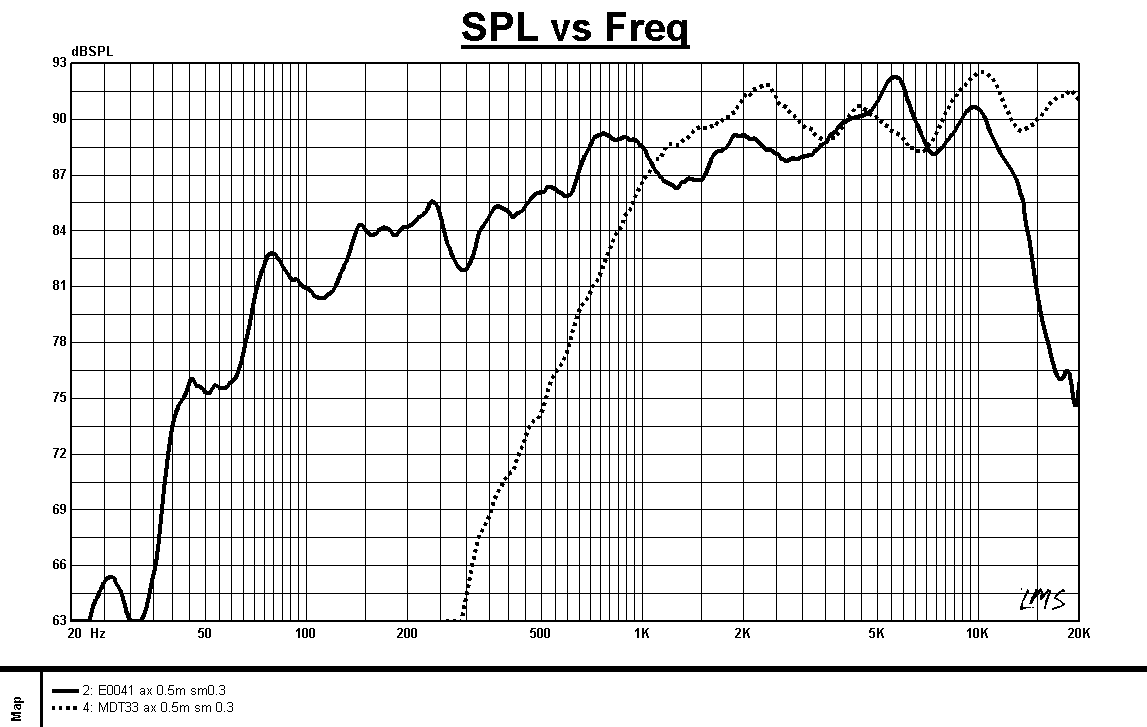

     Это АЧХ динамиков в корпусе.



     В районе от 600Гц до килогерца на АЧХ E0041 имеется небольшой подъем, который пришлось потом урезать.

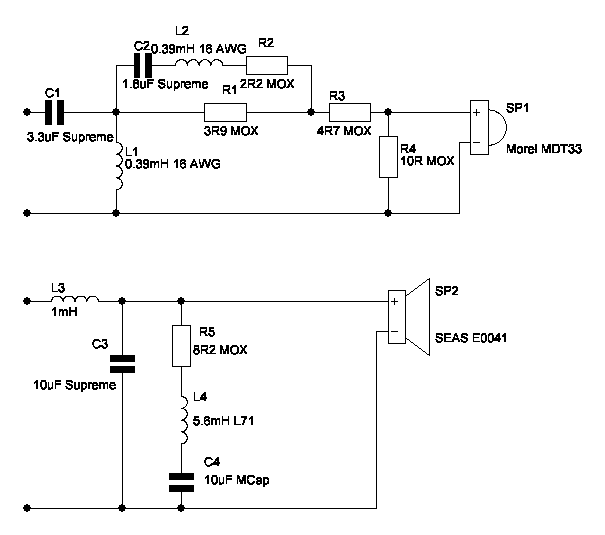

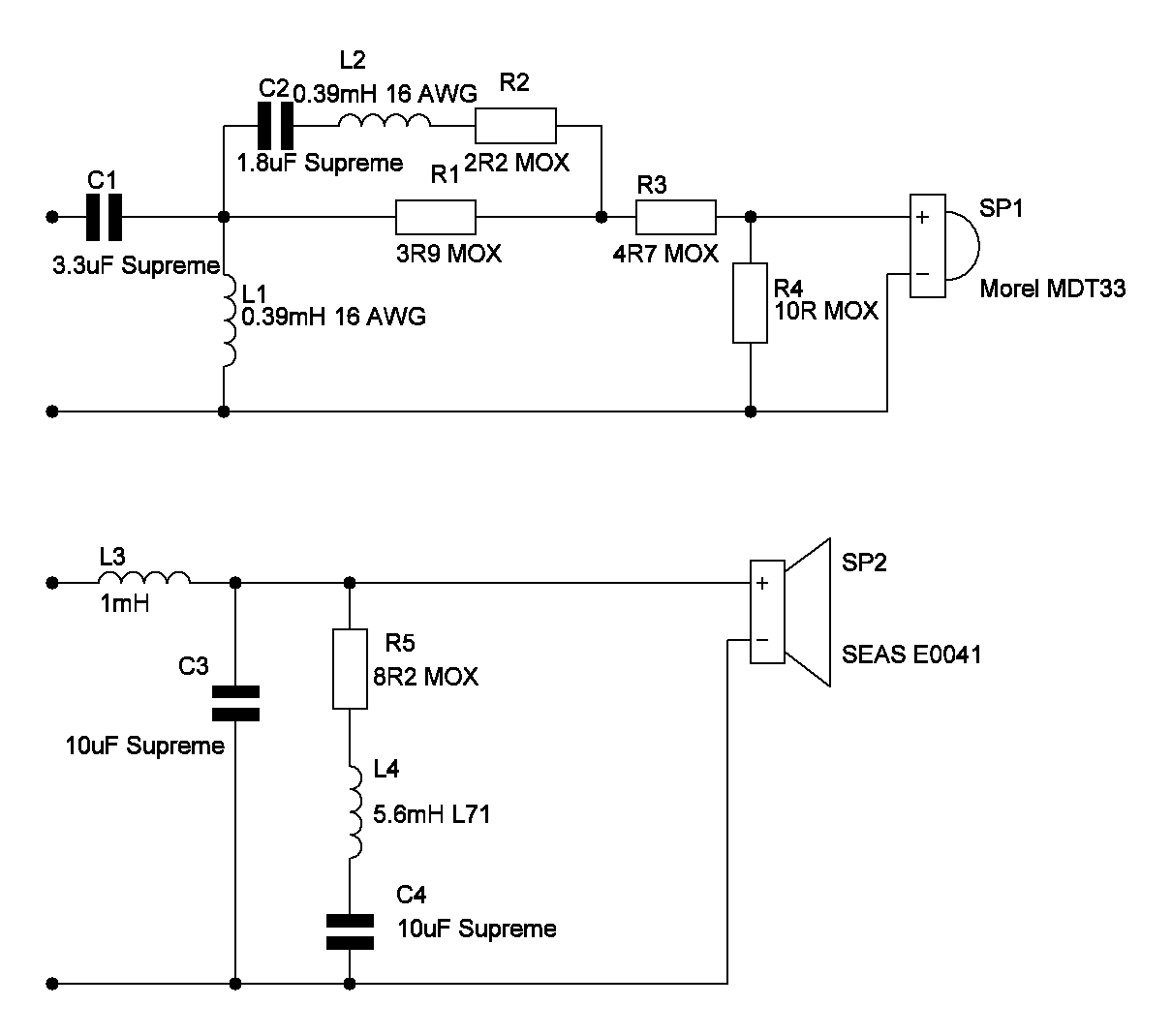

     Это схема кроссовера:



     Глядя на это безобразие, можно подумать, что это творение Троелса Грейвсена а не Георгия Крылова... Но, к сожалению, без двух контуров (один в цепи мидбаса, второй - твитера) все играет гораздо хуже. Поэтому фильтр получился сложным и дорогим, что на меня не похоже.
     Детали в кроссовере стоят дорогие ленточные катушки и Мундорф и Джансен и конденсаторы Мундорф Суприм (все!). Это произошло оттого, что я испытывал на этих деталях, а потом удешевлять и ухудшать не захотелось.
     Окончательный кроссовер, который установлен во всех последних АС выглядит так:



     Катушка L4 стала Мундорф L71 (провод 0.7мм), конденсатор C4 - Мундорф MCap 400V).
     Резистор R5 стал 8.2 Ом.
     Нужно учитывать, что сопротивление R5 зависит от того, какое активное сопротивление у L4. Т.е. сумма этих сопротивлений должна оставаться примерно постоянной. У той катушки Solen, намотанной проводом диаметром 0.8 активное сопротивление равно (по паспорту) 1.93 Ом, а сумма этого сопротивления и R1 равна примерно 12 Ом.

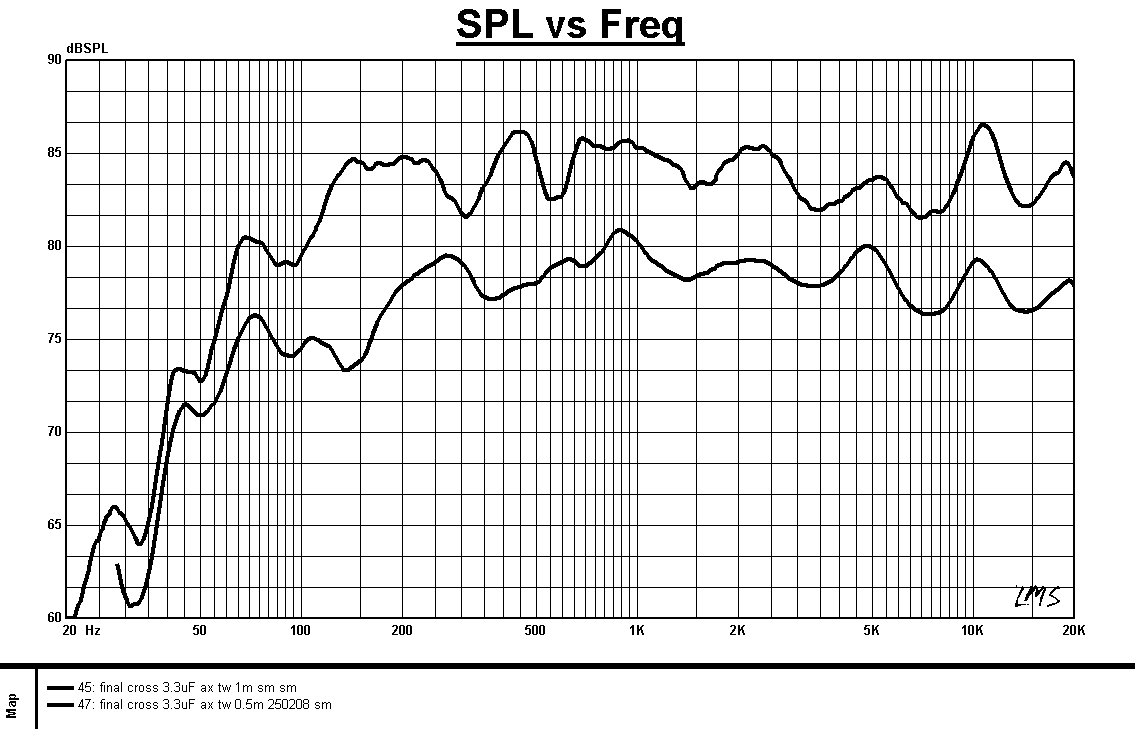

     Это АЧХ готовой АС:



     АЧХ снималась с фильтром, который немного отличался от последнего варианта, схема которого приведена выше. Нижний график - с метра, верхний - с 50 см по оси твитера.
     R2 было 2.7 Ома, а R1 и R3 были поменяны местами. В результате провал на 7-8 кГц стал поменьше. Собственно, контур L2, C2, R2 вместе с R1 и служат, чтобы убрать слышную яму на этой частоте.

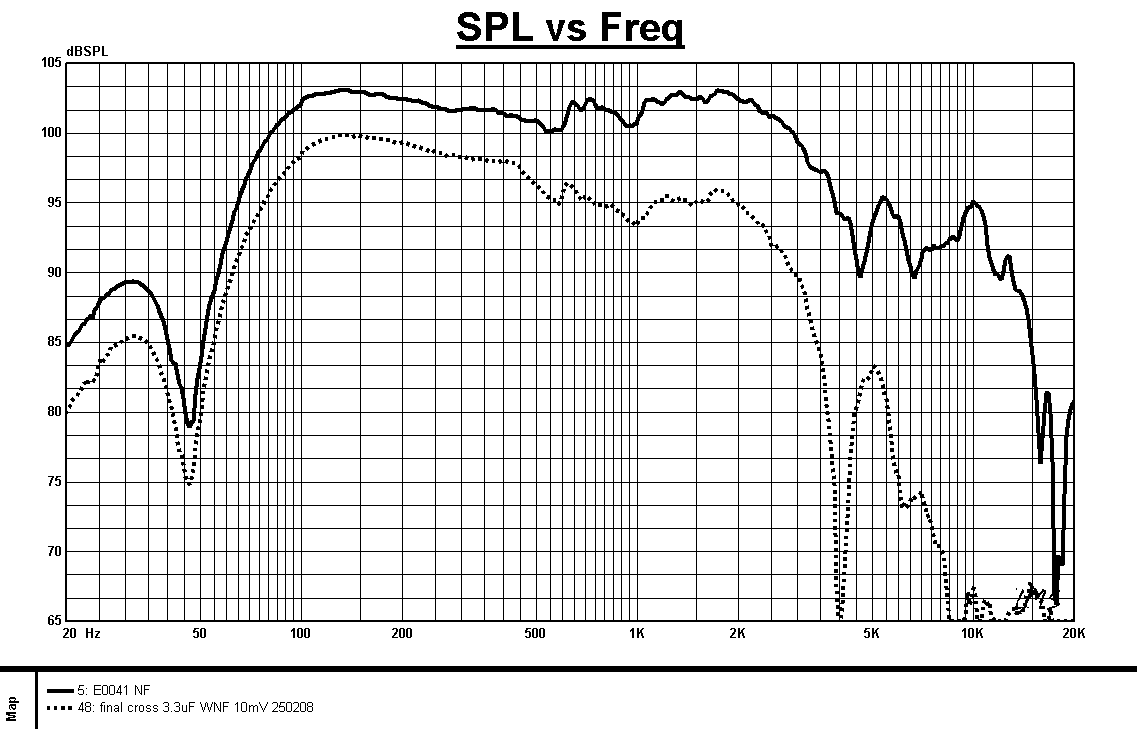

     Это АЧХ Е0041 в ближнем поле без фильтра и с фильтром.




     Проблемное место в басовике - 600-800 Гц. Режектор L5R4C4 немного понижает этот участок, что значительно улучшает звучание изделия.

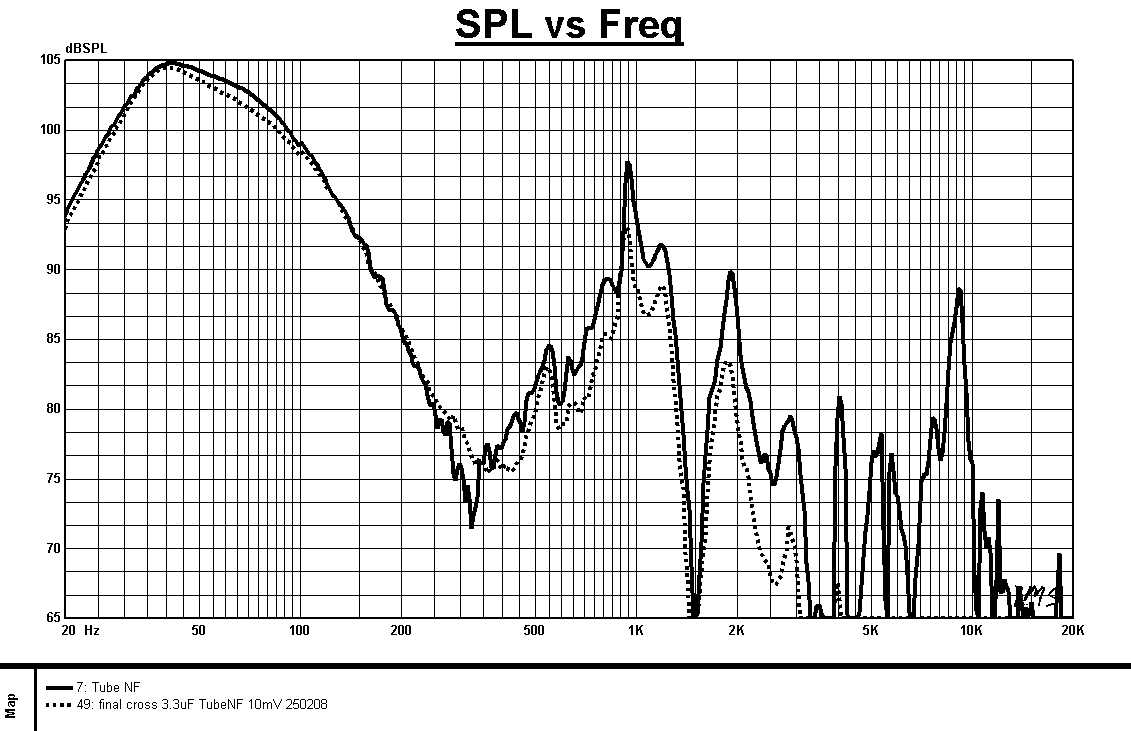

     Это АЧХ трубы ФИ в ближнем поле без фильтра и с фильтром.


     Видно сколько всего лезет из трубы. Если внутри корпуса поместить больше синтепона, можно значительно уменьшить высокочастотную "бахрому", лезущую из трубы. Но так как труба направлена назад, то я этого делать не стал, чтобы не увеличивать потери в оформлении.

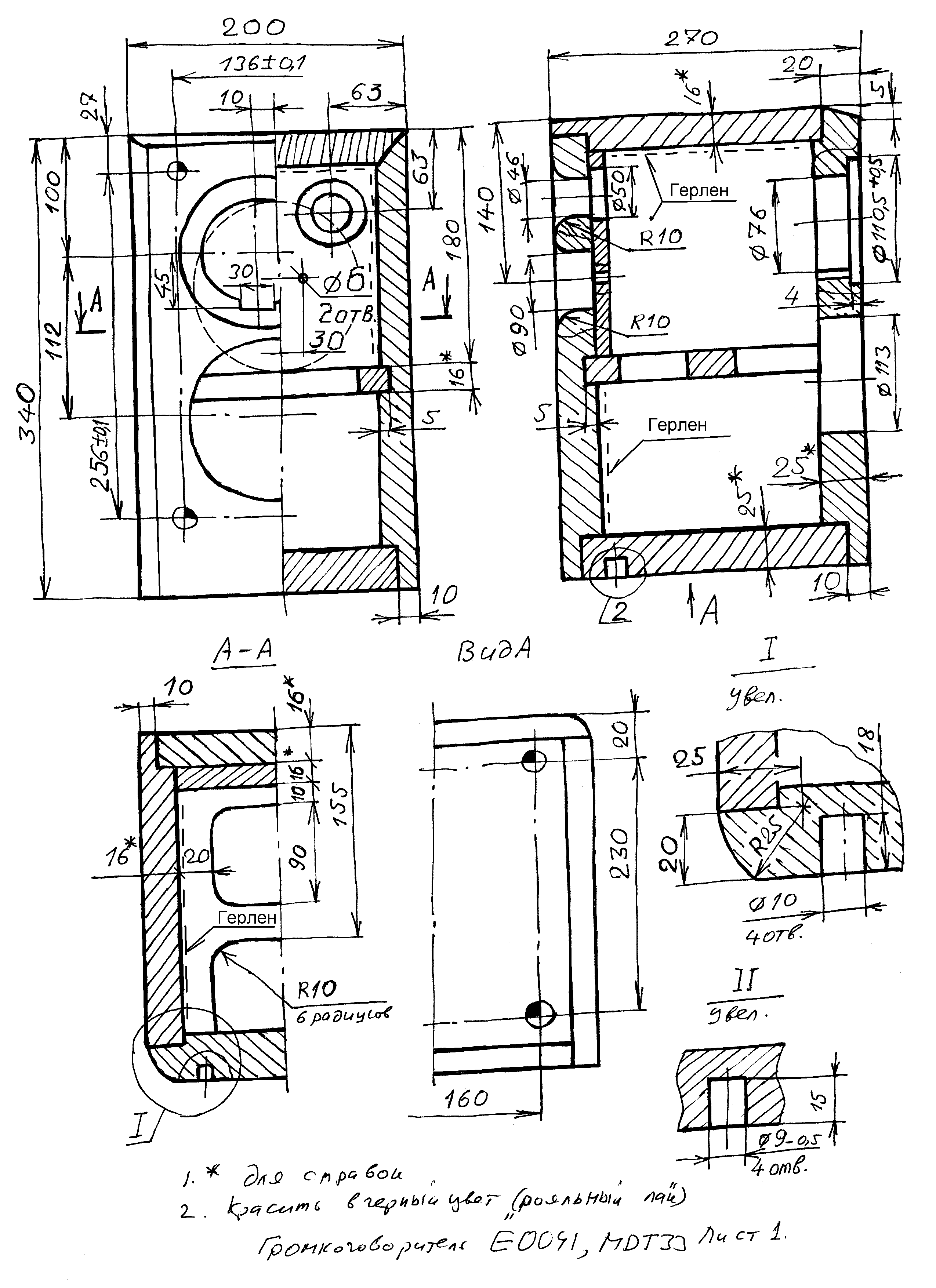

     И в заключение эскиз корпуса, заказанного для демонстрационного громкоговорителя, который, теперь стоял в шоуруме компании "Аудиомания", потом у меня и потом был продан.

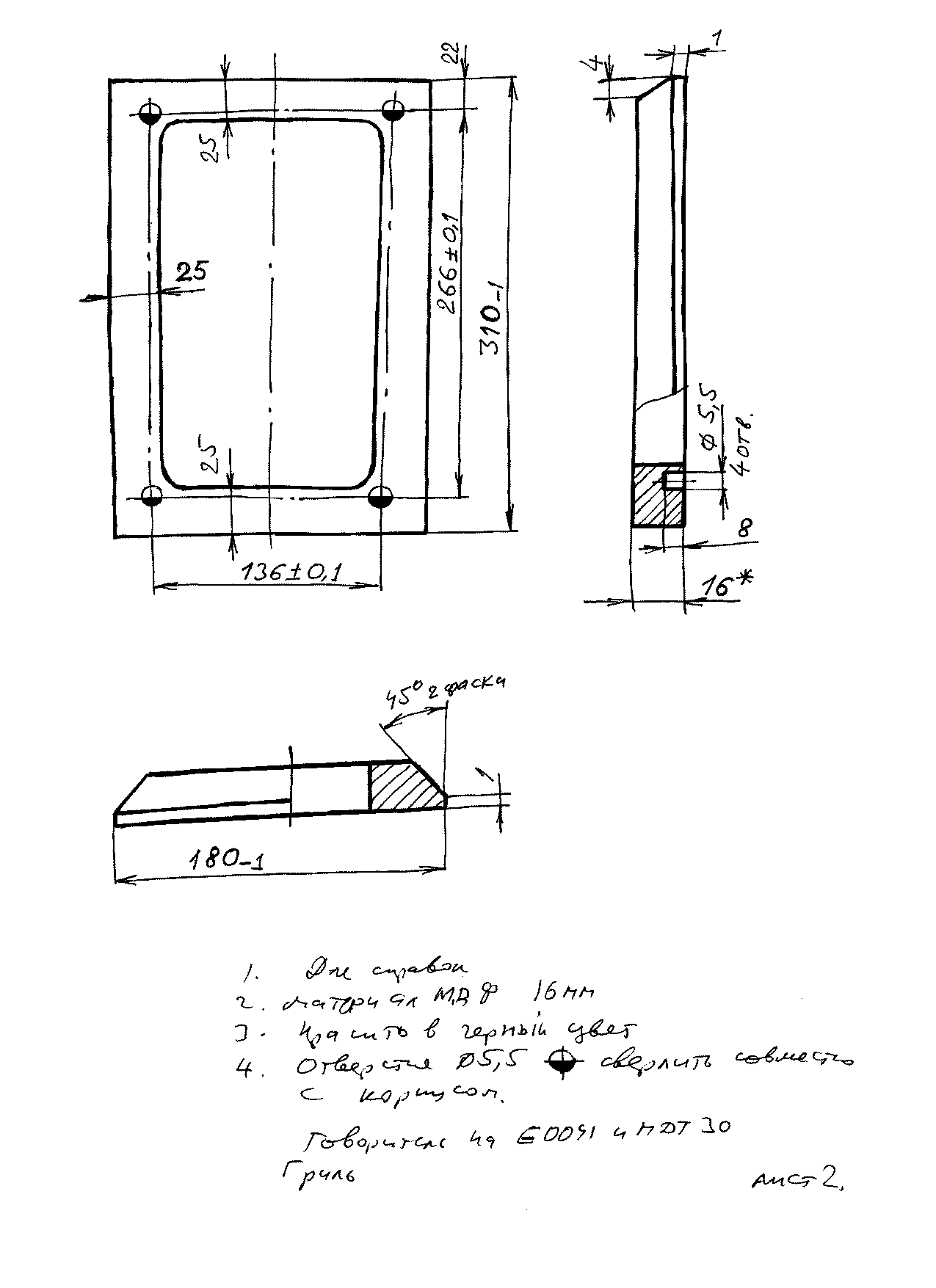

     Гриль:



     Труба фазоинвертора представляет собой кусок импортной пластмассовой канализационной трубы диаметром 50мм и длиной 150мм. Внутренний диаметр - 46мм.

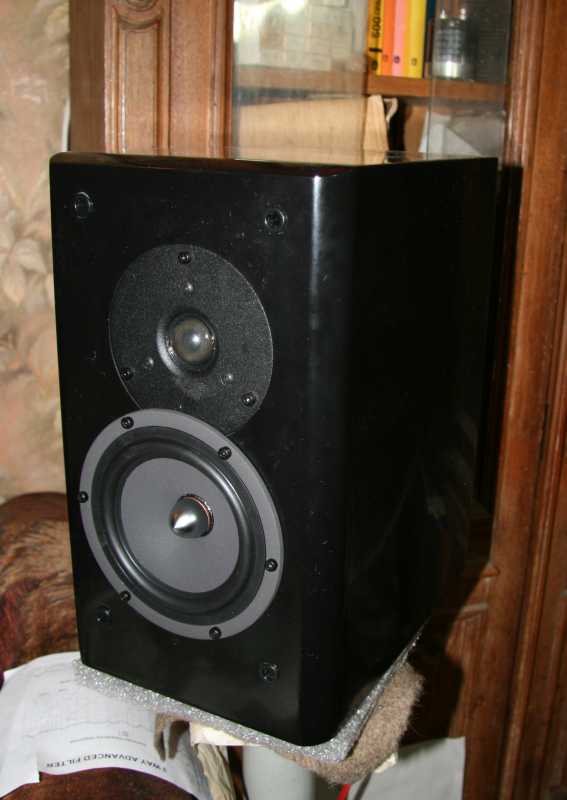

     Так выглядит собранный громкоговоритель:



     Гриль:



     Вообще-то этот полочник должен служить верхней частью двухкорпусного громкоговорителя с активным разделением средневысокочастотного и низкочастотного звеньев.
     Та некрашенная штука на фото, на которой стоит АС, и есть это низкочастотное звено. Там в ЗЯ установлен восьмидюймовый Cканспик 21W/8555-00 с диффузором из бумаги с углеродными волокнами.
     Это не значит, что мониторчик - это только часть большой системы. Он имеет вполне взрослое звучание и сбалансированный тональный баланс.
     Для людей, выросших из моего минимонитора, и владельцев малых комнат это большой шаг вперед.

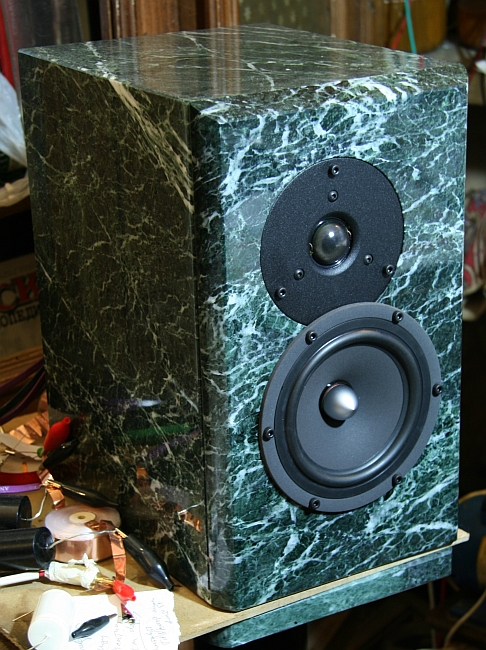

     Прошло много времени и я заказал мраморные корпуса для этих АС. Вот как это выглядит:

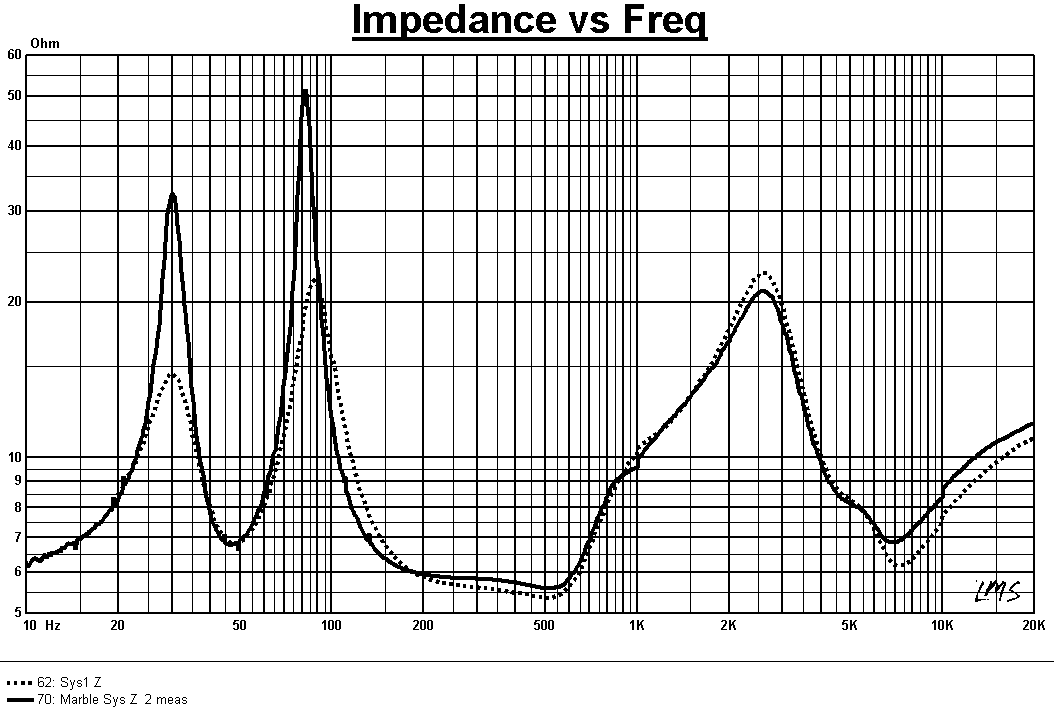

     Стоит на стойке с полкой и основанием из такого же зеленого мрамора.      Можно спросить, а что, кроме понтов в мрамоном корпусе? Вот совмещенные графики импеданса в МДФ и мраморе:

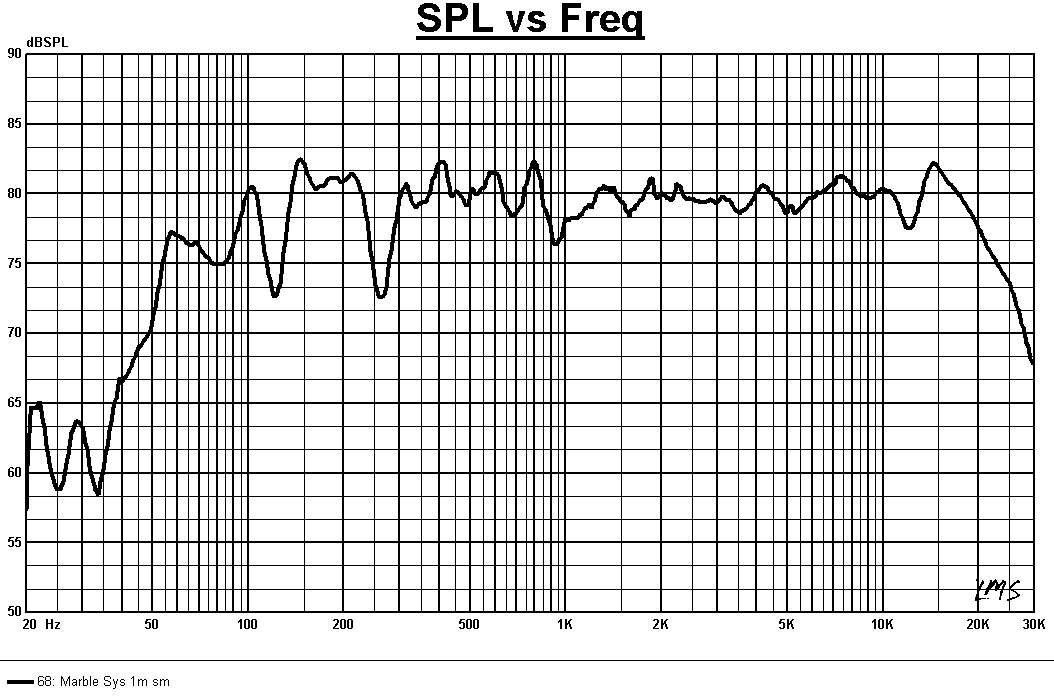

     Ну и АЧХ:



     И последнее. Те Морели MDT33, что были у меня, имели обыкновение через месяц работы сильно менять характер звучания (на более мягкий) и играть тише. Поэтому, на слух резистор R3 в фильтре можно уменьшить до 4-х Ом. Это получается,если впараллель подпаять резисто 27Ом. Приведенные здесь АЧХ были сняты на неприработанных динамикахс резистором 4.7 Ом.
     В экземпляре в мраморном корпусе L1 0.39мГн, так даже лучше на середине получается.

     Динамик МДТ33 перестали выпускать, в ему взамен Морель придумал: ET338,
     который выпускается с фланцем диаметром 110мм (как МДТ33) и 104мм (как большинство ВЧ динамиков).
     Отличием является - 6 крепежных отверстий вместо 3-х. Диаметр их меньше, чем в МДТ33, и сделана выборка под шуруп. Шуруп диаметром 4мм не лезет в это отверстие, а выборка слишком мала дл головки шурупа 4мм. Поэтому, приходится крепить его шурупанми 3.5мм.
    Второе отличие - оформление заглубления у купола.
     Я использовал динамик с фланцем 110мм и сделал монитор с таким динамиком. У меня были подозрения, что можно оставить старый кроссовер, но я честно обмерил новый динамик, и вот, что получилось:

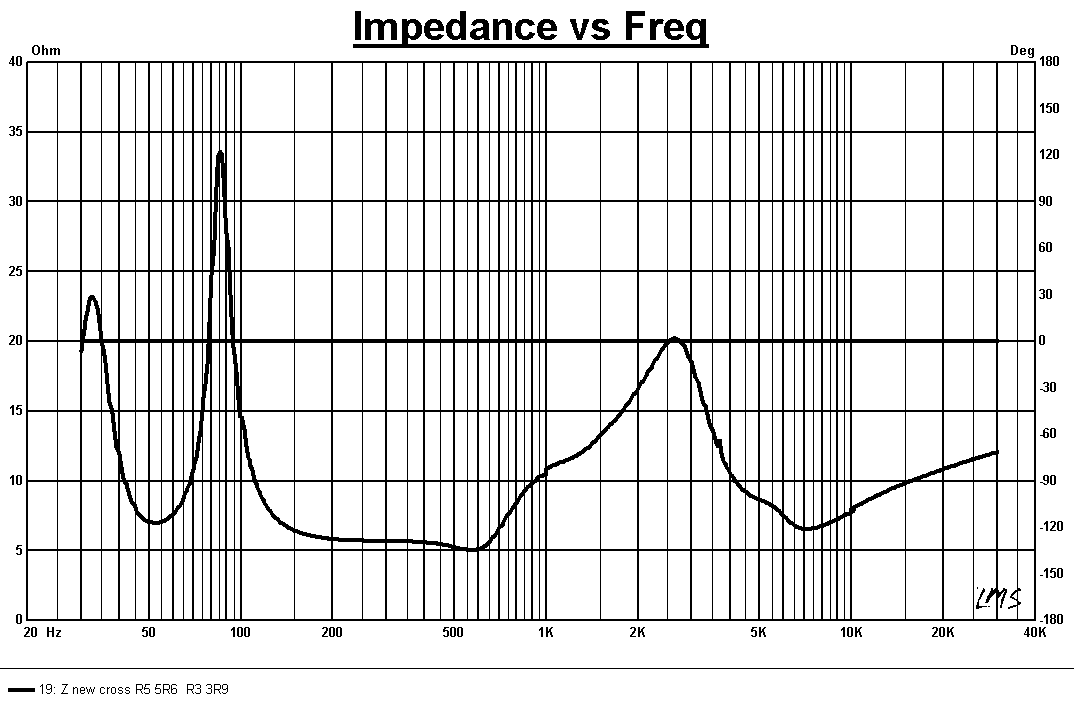

     Импеданс:

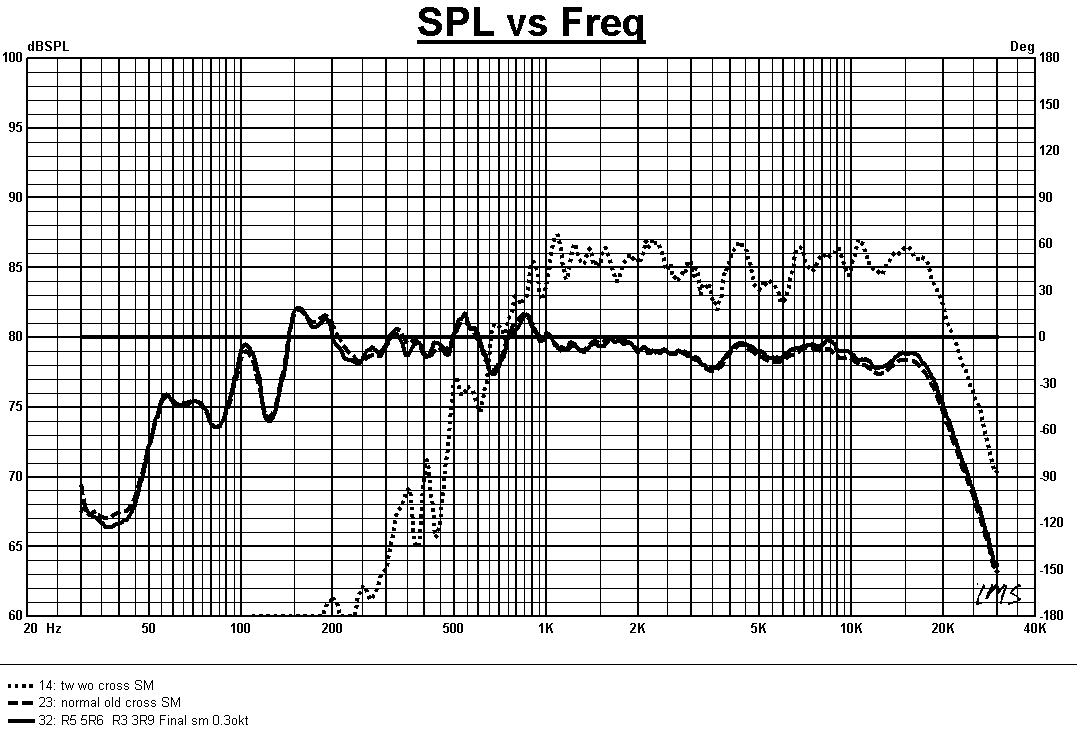

     АЧХ пищалки - точки; монитора с новой пищалкой и со старым фильтром (L1 0.39mH)- пунктир; и АЧХ монитора с новой пищалкой и новым фильтром - сплошная линия:



     В фильтре поменялись два сопротивления:
     R5 (которое ранее равнялось 8.2 Ом в случае катушки Mundorf L71 5.6mH) стало 5.6 Ом (можно оставить 8.2),
     и R3, которое стало 3.9 Ом.
     Новая пищалка оказалась чуть ровнее старой, но чувствительность у нее чуть меньше, что и вызвало уменьшение резистора R3.

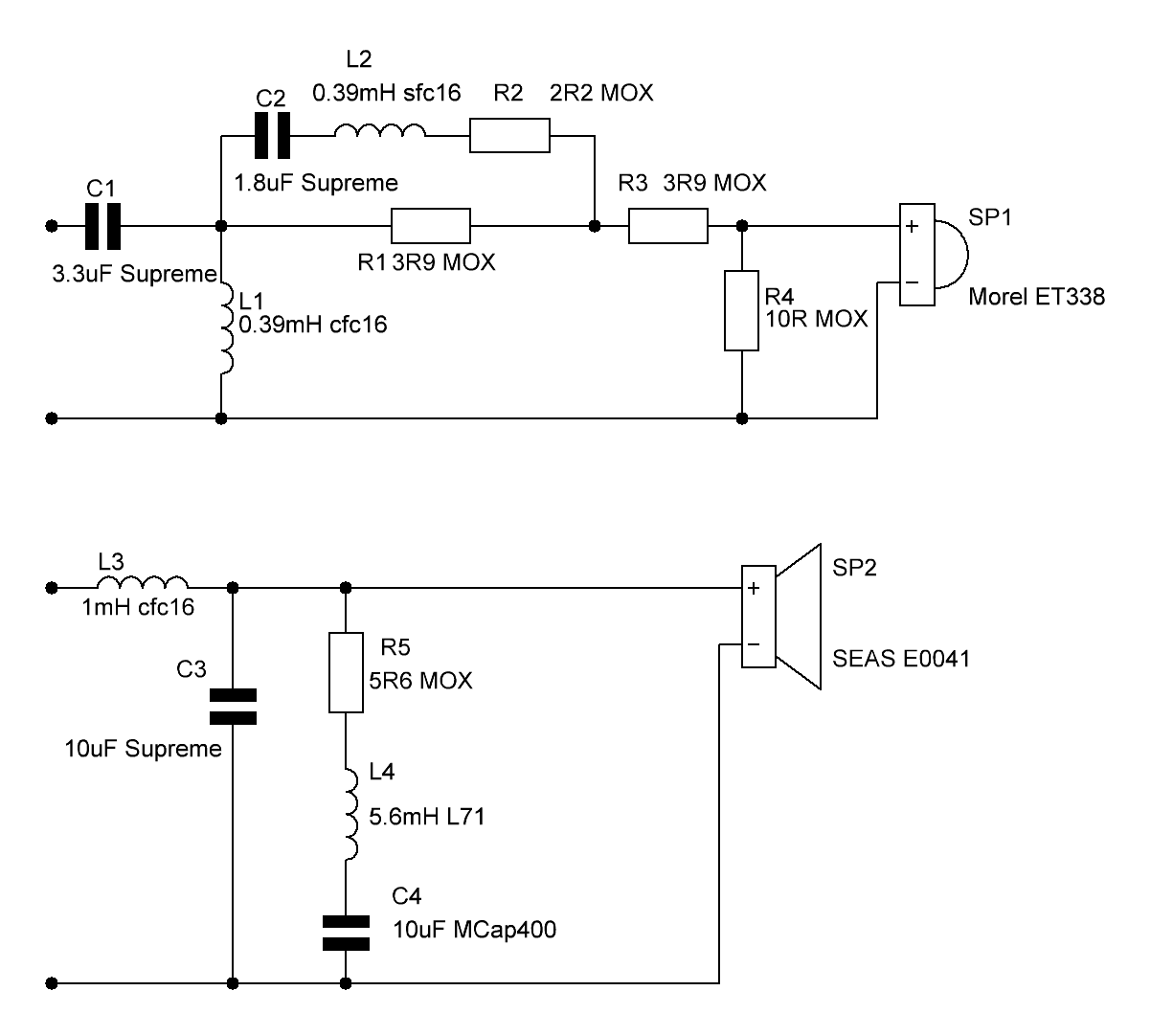

     Последняя схема кроссовера:



     Характер звучания монитора почти не изменился. Хотя, если уровень ВЧ кому-то покажется низким, R3 можно еще немного уменьшить.
     Видно, что АЧХ укладывается в +-2.5 дБ.

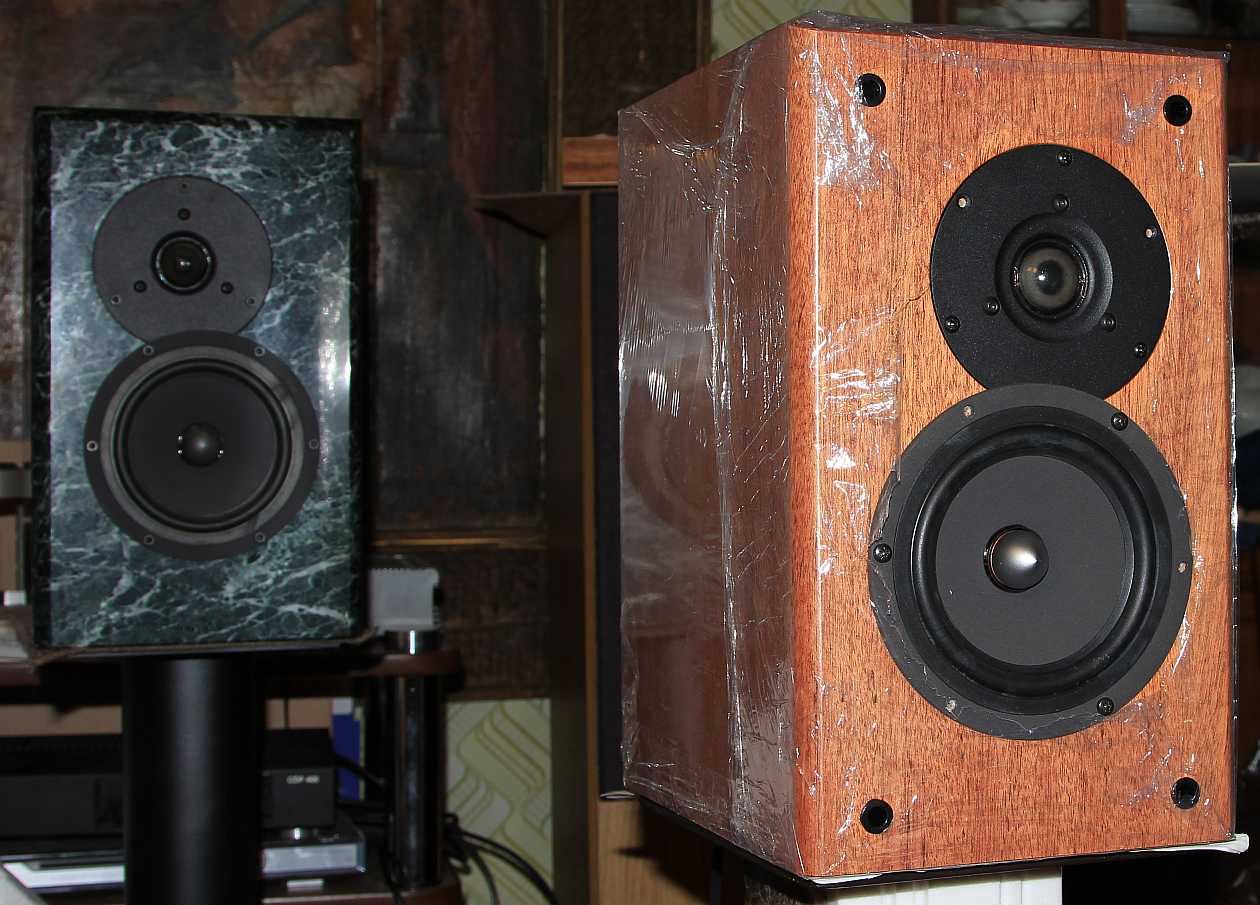

     Ну и внешний вид (не вкручена половина шурупов):



     Позади стоит мраморный старший брат.
