Эта АС выставлялась нв выставке "Российский Hi-End" в ноябре 2013
Большая трехполосная акустическая система на двух восьмидюймовых динамиках 21W/855500,
15M/4531G04 и Ревелаторе D2905/9900
В АС применены динамические головки:
- 2 низкочастотные:
21W/855500;
- Среднечастотная ОЕМ: 15M/4531G04 - обладает несколько большей полной добротностью, чем обычный СЧ Ревелатор 15М;
и верхняя - пищалка классической серии:
D2905/9900.
Эта АС была сделана для ноябрьской выставки "Росхайэнд" 2013 года.
Это первая моя большая АС с пассивными фильтрами.
Две восьмерки на басу имеют площадь порядка 440 кв. см, что немного меньше площади типового двенадцатидюймового динамика - 500 кв. см.
На СЧ я хотел попробовать открытое оформление.
Учитывая некоторую новизну проекта, я решил попробовать новую разработку на макете, а не делать сразу чистовой корпус.

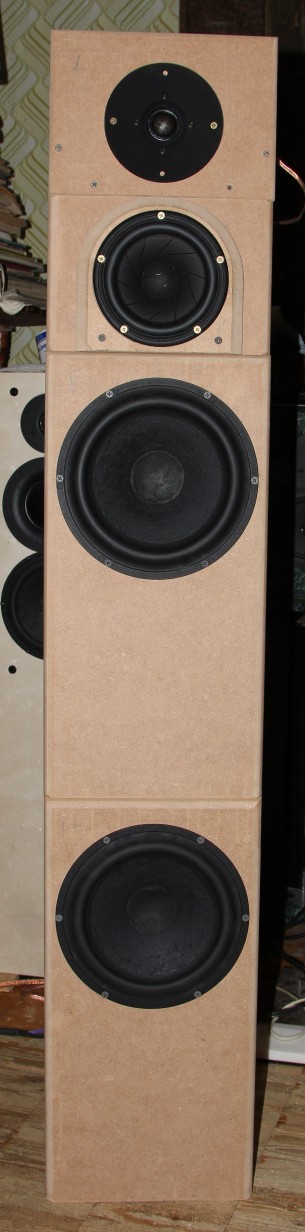

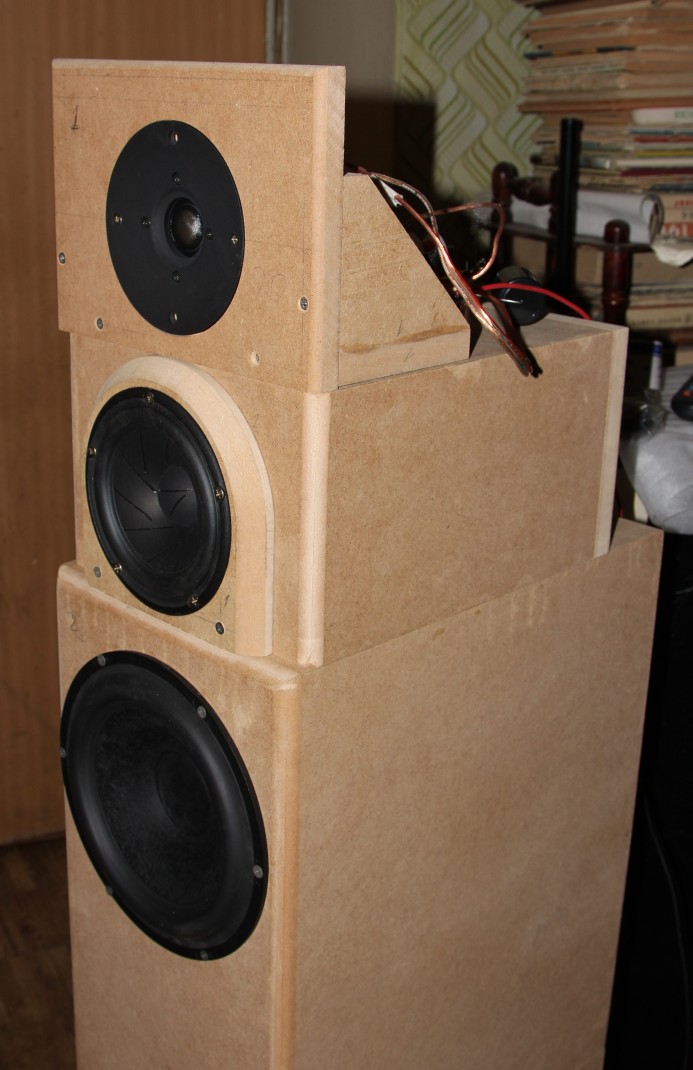

Вот так выглядел собранный макет АС.
Импеданс динамиков в макетном корпусе:
Видно,что настройка НЧ примерно 34Гц. Впоследствии на макете фазоинвертор был удлинен и настойка опустилась ниже 30Гц.
Чистый объем макетных ящиков под НЧ был около 35 литров. В чистовом корпусе чистый объем был сделан около 38 литров на один динамик.
импеданс НЧ динамиков снимался при минимальном заполнении синтепоном, а СЧ динамика в закрытом корпусе.
Впоследствии было сделано открытое оформление - снята задняя стенка ящика макета.
Это АЧХ двух НЧ головок в макетном корпусе по оси каждого динамика, снятые с рсстояния 0.5м:
Черный график - АЧХ нижнего динамика (№2), а зеленый - верхнего (№1).

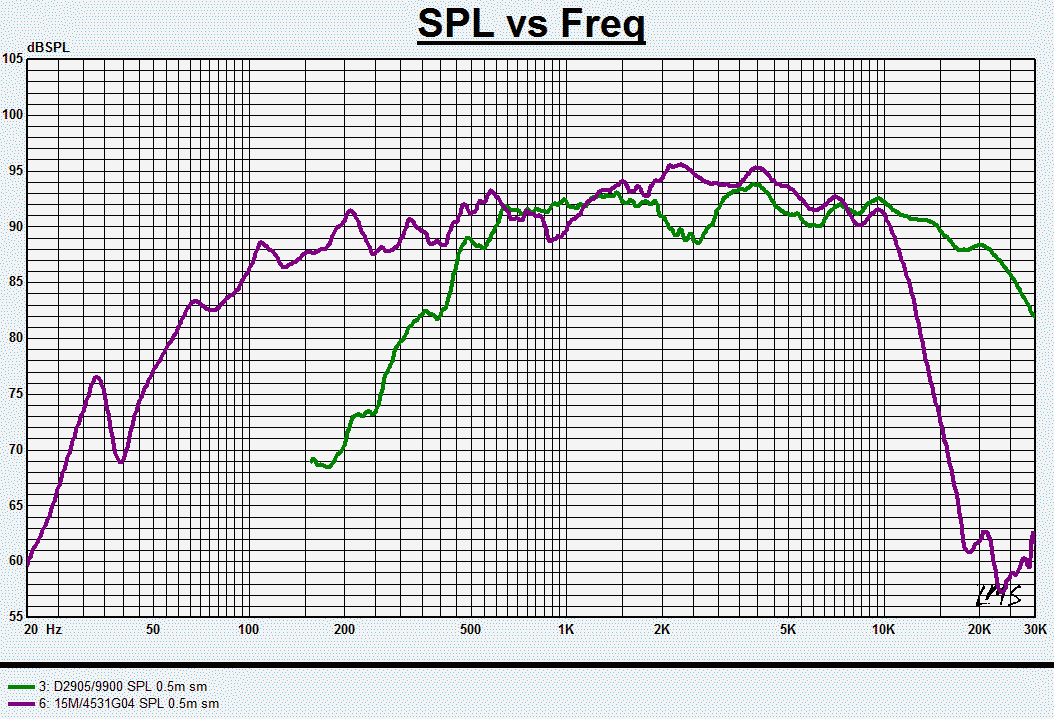

Это АЧХ СЧ и ВЧ головок в макетном корпусе по оси каждого динамика, снятые с рсстояния 0.5м:
В чистовом корпусе АЧХ динамиков выглядят немного по-другому, но этого достаточно для предварительного сведенмя.
BR>

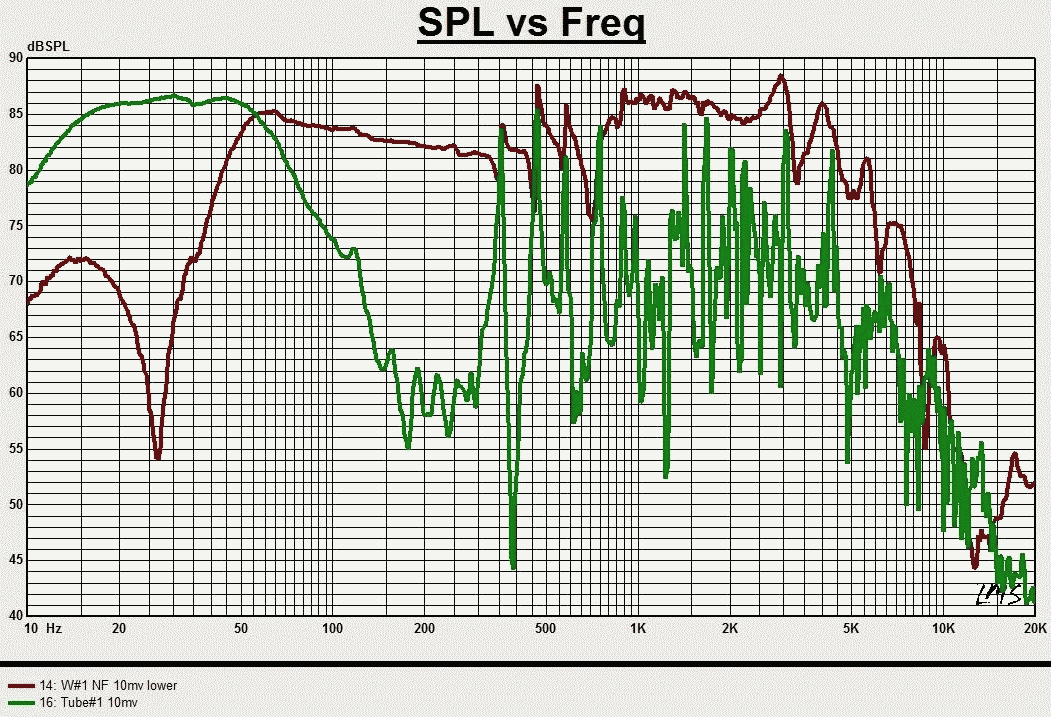

Это АЧХ одной из НЧ головок и трубы ФИ в ближнем поле:
Корпус был почти пустой, а труба уже удлинена, и настройка ниже 30Гц.
На макете былы применены фазоинверторы Intertechnik BR/TR60, были удлиненены примерно на 50мм.
В чистовом корпусе были использованы трубы ФИ Audiocore Ptube 006, с которыми настройка была чуть выше, чем с удлиненными BR/TR60.

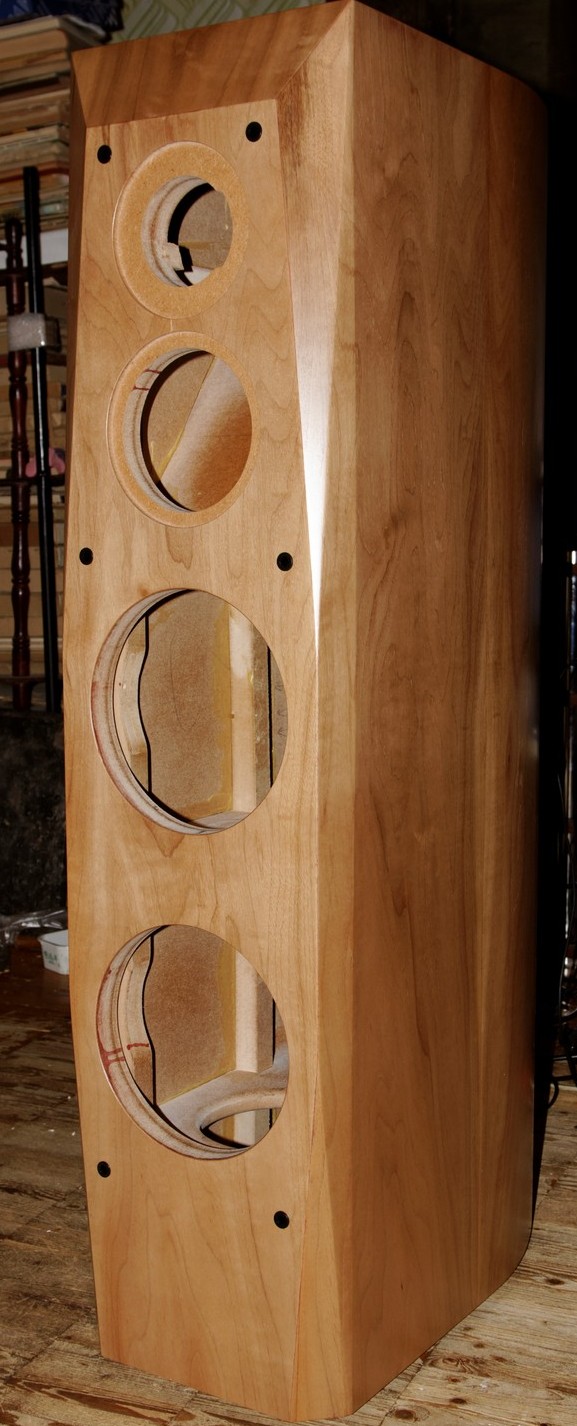

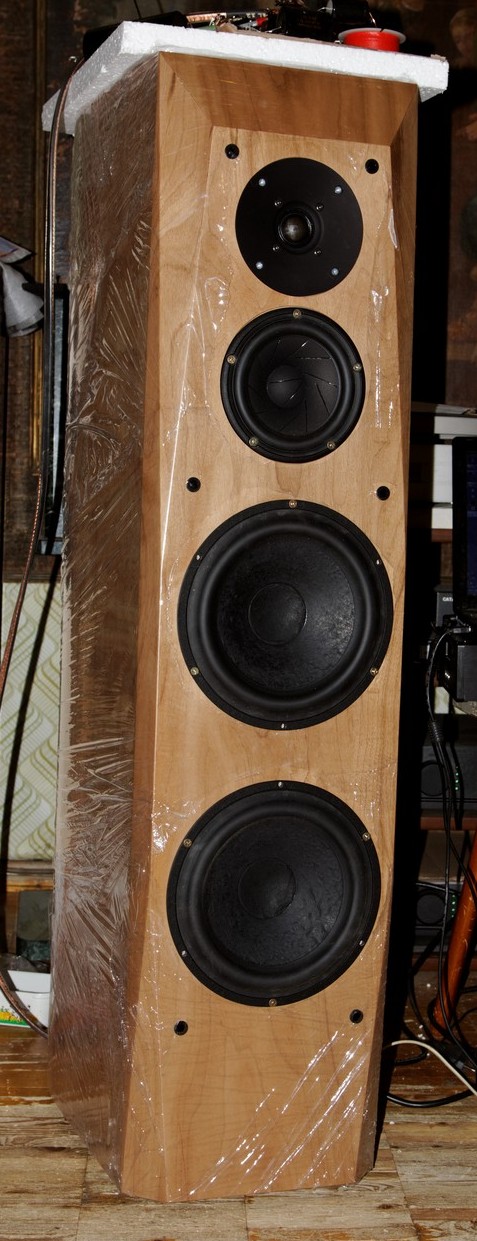

Это чистовой корпус (шпон - европейский орех):

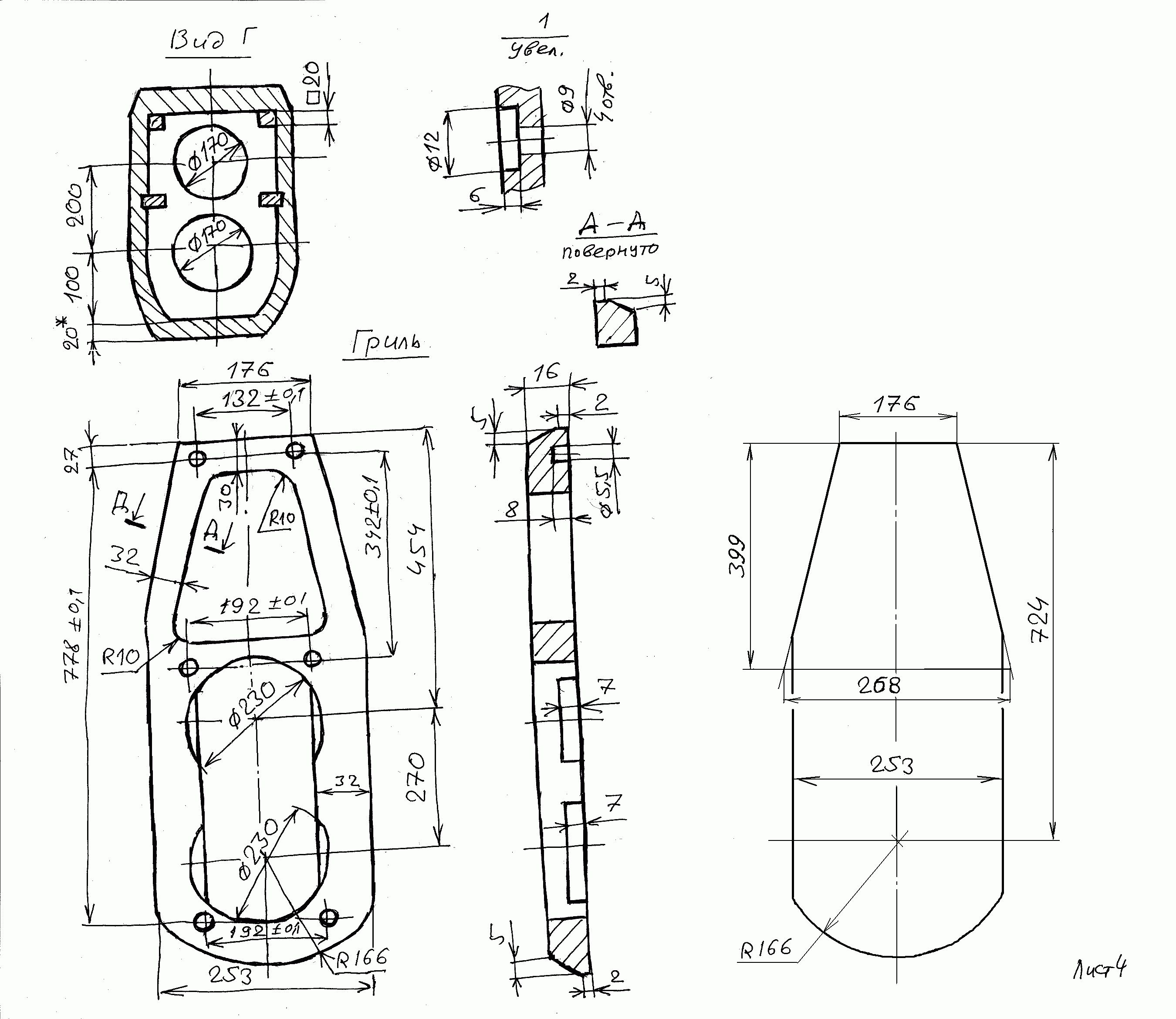

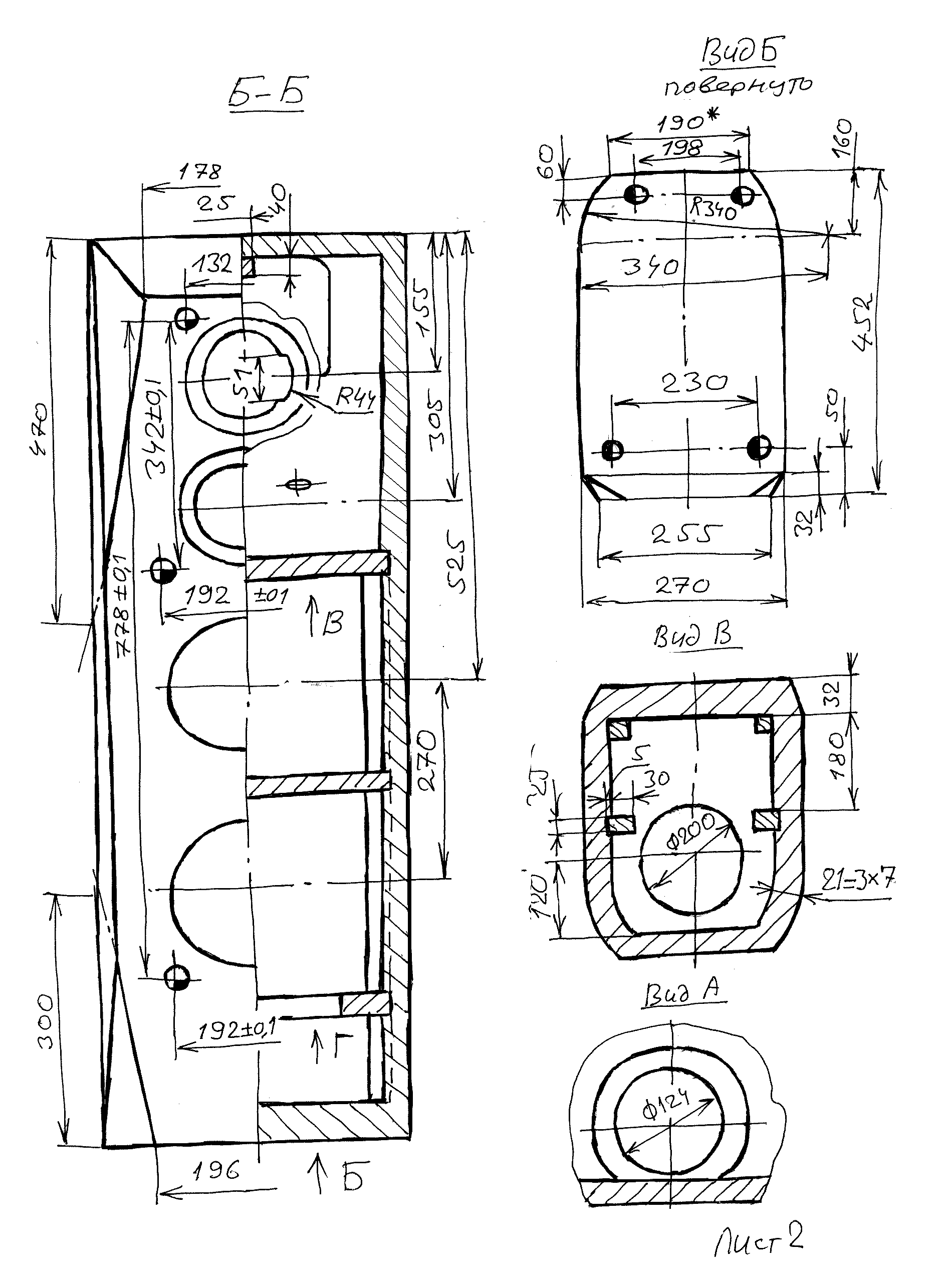

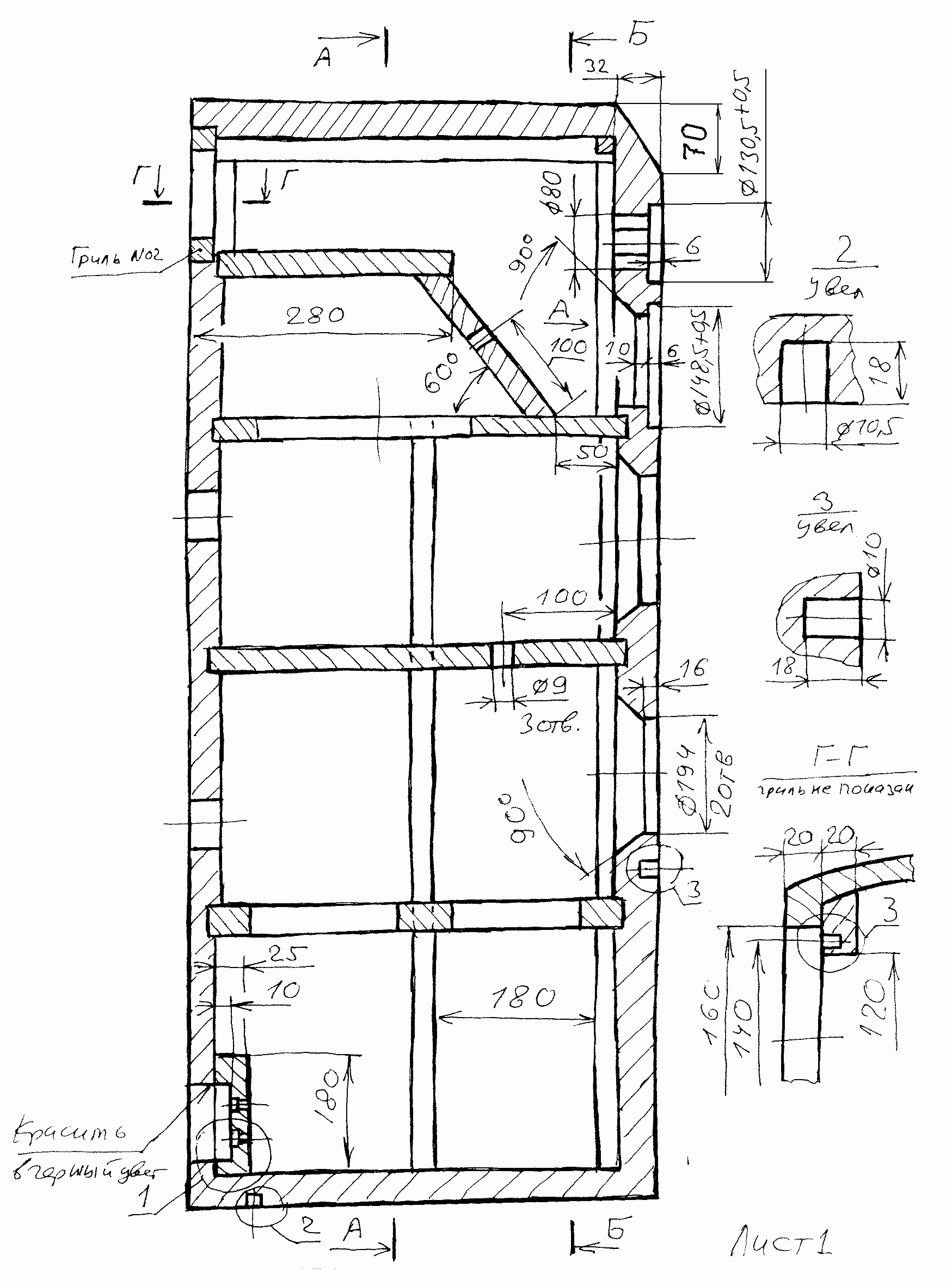

Это эскизы корпуса:
По этим эскизам делались корпуса, но их изготовители сказали, что некоторые перегородки им пришлось двигать.
Судя, по всему, нужно двинуть сплошную перегородку между басовиками вверх на 20мм, как как она налезает сверху на отверстие под нижний басовик.
Также нижнюю распорку нужно двинуть вниз на 30мм, так как она налезает на ответстие нижнего динамика снизу.
По результатам сборки выяснилось, что отверстие в перегородке на расстоянии 400мм от верха (лист 3 и вид В на листе 2)
надо расширить в сторону передней панели, так как не очень удобно продергивать провода из отсека СЧ-ВЧ вниз.
Отверстий в перегородке на расстоянии 700мм от верха достаточно два, а не три, а отверстий в наклонной перегородке
напротив СЧ динамика должно быть два.
Отверстие под задний гриль сверху задней стенки фактически было сделано прямоугольным, а не со скруглениями.
Гриль крепился не на клипсы, отверстия под которые показаны на
листе 3, а держится на трении. Поэтому, делать их не нужно.
Боковые стенки набраны и семи слоев оргалита (или МДФ) толщиной 3мм и имеют, соответственно, суммарную толщину примерно 21мм.
СЧ динамик стоИт в негерметичном отсеке сложной формы. Это вариант "открытого" оформления. На макете было проверено, что СЧ
динамик не перегружается без задней стенки СЧ бокса с примененным фильтром, а середина звучит более "открыто".
Такую сложную форму отсека СЧ (его нижней стенки) пришлось сделать, чтобы не "съесть"объем, нужный для НЧ бокса. При этом,
ставить СЧ динамик выше ВЧ тоже не хотелось, так как нижний раздел довольно высок, и классическое расположение
динамиков является оптимальным.
Каждый НЧ динамик находится в своем боксе со своей трубой фазоинвертора.
Скругление боковых стенок делать не обязательно, это не влияет на АЧХ. При прямых боковых стенках объем слегка увеличится,
но это не страшно. В этом случае можно слегка уменьшить глубину корпуса.
По моим впечатлениям я бы слегка увеличил высоту и уменьшил глубину АС, но и так корпус смотрится неплохо.
При этом басовики придется сдвинуть вниз на разную величину, чтобы сохранить равенство объемов.
Отсек СЧ заполнен синтепоном примерно на 70%. Но синтепон не должен прилегать к динамику.
В каждом отсеке НЧ расположен кусок синтепона 60х30см. В синтепоне проделано отверстие для трубы ФИ, и он надет
на ФИ и расположен вдоль задней стенки но не впритык к поверхности.
Это схема фильтра:
Цепь R1C2 служит для дополнительной фильтрации выброса на АЧХ НЧ динамиков выше 3кГц.
Цепь L3C3 служит для компенсации "накачки" - подъема на АЧХ выше 60Гц, который маскирует самый нижний бас и ухудшает звучание на нижней середине.
Такая компенсация обеспечивается выравниванием верхнего горба импеданса фазоинвертора за счет последовательного контура параллельно НЧ динамику.
Обычно в таких контурах присутствуют три элемента: резистор, конденсатор и катушка, но в данном случае собственное сопротивление катушки даже превышает
необходимое сопротивление контура на резонансе.

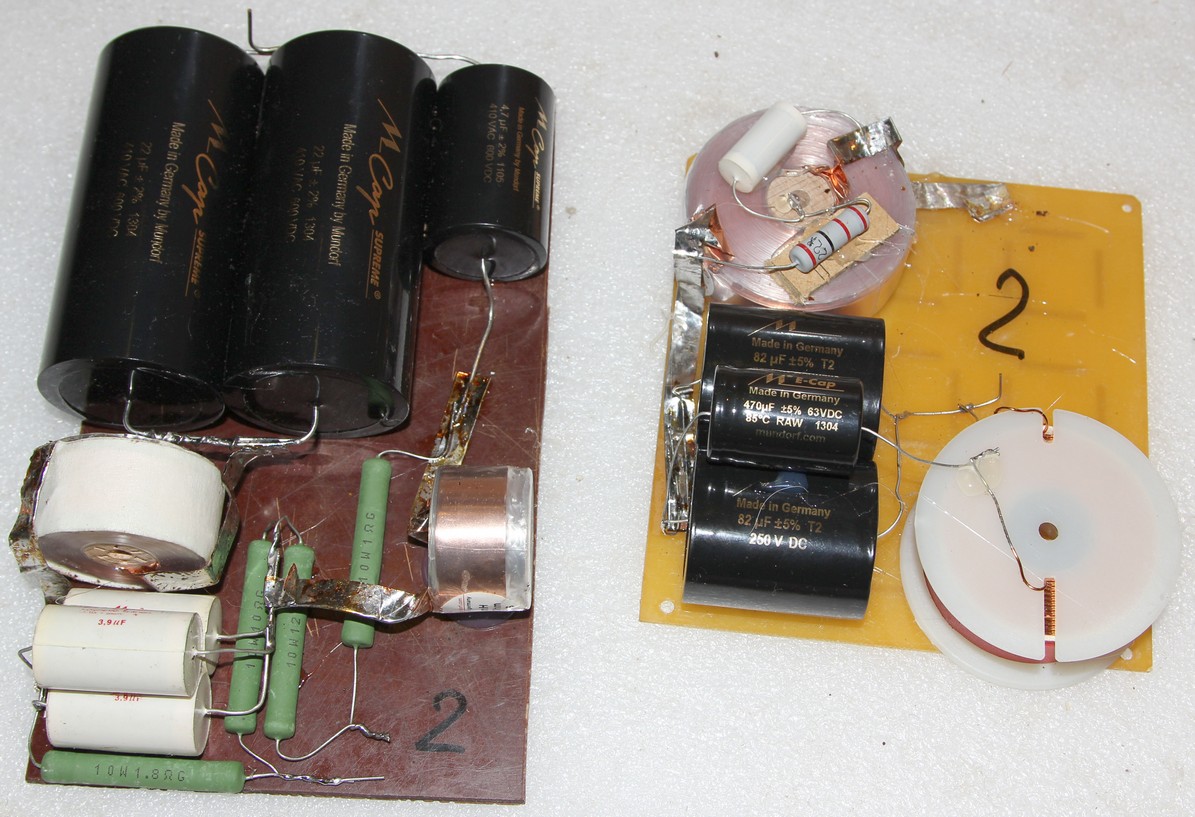

Это собранные фильтры для одной АС:
Ничего особенно страшного для несчастного аудиофила. Правда, пара Мундорфов Суприм по 22мкФ впараллель - это сурово...

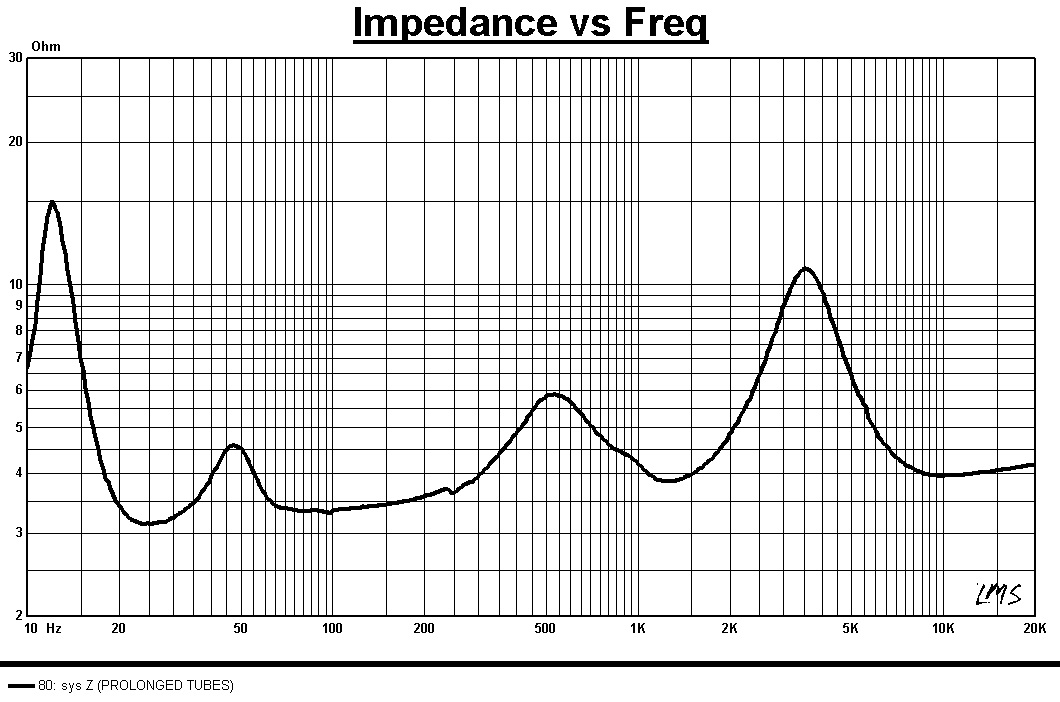

Посмотрим на импеданс собранной АС:
Видно, что верхний горб импеданса НЧ динамика не исчез полностью, что свидетельствует о том, что активное сопротивление контура L3C3 выше необходимого, но и этого достаточно.
В остальном, схема фильтра не отличается от моих предыдущих проектов трехполосных АС.
Так как в НЧ звене применены две восьмиомные головки впараллель, то система является четырехомной. Модуль импеданса нигде не падает ниже 3.2Ом.
Для этой АС нужен довольно мощный усилитель, однако и на малой громкости АС играет хорошо.
Фильтр был сделан на двух досках: СЧ-ВЧ фильтр лежал на герметичной перегородке (700 мм от верха) позади отверстий диаметром 9мм.
Фильтр НЧ был приклеен к боковой стенке второго снизу отсека АС. При этом, фильтр касается нижней перегородки (230мм от низа на листе 3).
BR>
Это АЧХ на метре двух АС в чистовом корпусе:
Разница АЧХ снизу вызвана тем, что левая и правая АС находились на местах прослушивания.
Частоты раздела - примерно 500 и 3500Гц.
Это АС с установленными динамиками, но без фильтра.
Окончательно собранная пара:
Это патриарх отечественного радиолюбительства и колонкостроения С.Д.Бать у АС
Эта акустика предназначена для помещения от 25 до 50 кв.м.
В демонстрационном зале выставки Росхайэнд некоторые слушатели говорили, что много середины, в моей комнате 24 кв.м, наборот немного превалировал бас. В сильнозаглушенной комнате может показаться, что мало верха.
Уровень верхних частот зависит от расстояния слушателя до АС. Если оно меньше 2-х метров, ВЧ могут показаться избыточными.
