Активная трехполосная акустическая система на динамиках Сканспик и SEAS EXCEL

Это трехполосная акустическая система с десятидюймовой низкочастотной головкой в ЗЯ, которая работает от отдельного усилителя с активным кросовером.

     Активные системы имеют много значительных преимуществ перед пассивными.
     Такими преимуществами являются, в частности:
     - возможность не обращать внимания на чувствительность применяемых головок;
     - реализация низких частот раздела, что затруднено в пассивных системах, в частности , проблемой "накачки" (см. 3 книгу С.Д.Батя.);
     - низкая стоимость активного кроссовера по сравнению с пассивным с применением хайэндных деталей;
     - более низкие требования к усилителям и возможность использования усилителей, оптимизированных для полосового усиления;
     - возможность исключить влияние колоночных проводов, что является несомненным недостатком для их продавцов :-) .
     Данная АС является модификацией предыдущей разработки с использованием тех же динамиков в СЧ-ВЧ звене, и другого басовика: E0026 Описываемая система является полуактивной - у нее активный раздел басового и СЧ-ВЧ звеньев. А само СЧ-ВЧ звено имеет пассивный фильтр.
     Такая система имеет ряд преимуществ:
     - Так как самым тяжелым для усилителя является большой басовик, то он работает от своего канала, а СЧ-ВЧ звено работает от другого канала. что обеспечивает низкую интермодуляцию.
     - СЧ-ВЧ звено может быть самостоятельным громкоговорителем, будучи отключенным от ФВЧ, который состыковывает его с басовым звеном.
     - Можно избавиться от наиболее больших и дорогих деталей пассивного фильтра, обеспечивающих нижнюю частоту раздела. Эта частота может, при этом, сколь угодно низкой.
     - Можно применить обычные стерео усилители мощности в каждой АС из пары, причем, тип усилителя может быть разным "сверху" и "снизу". Например, "сверху" можно применить ламповый усилитель, а "снизу" - транзисторный.
     - Так как снизу обычно порядок фильтра низкий, можно обойтись пассивными RC цепочками на входе усилителей мощности, что упрощает и удешевляет систему.
     Выбор динамиков определялся простотой реализации. Снизу десятидюймовый басовик в ЗЯ, большой среднечастотник, который мог обеспечить низкий раздел, и хорошая ВЧ головка, которая не предъявляет требований по частоте раздела.
     Я использовал другой басовик в данной конструкции, потому что, динамик SEAS EXCEL E0026 обеспечивает нижнюю частоту среза 40 Гц всего в 40 литрах объема, а динамику Scanspeak 25W/856501 нужно было порядка 70 литров примерно с такой же нижней частотой. СЧ динамик Ревелатор: 15M/4531K00 и моя любимая пищалка и классической серии: D2905/970000 .
     Со времен предыдущей разработки Сканспик снова стал самостоятельным и перестал принадлежать Tymphany.
     Я решил промерить динамики снова, так как дизайн корпуса отсека СЧ-ВЧ немного изменился.
     Как оказалось - не зря.
     Пищалки 9700 - поставляются подобранными парами, но АЧХ, особенно сверху, у разных пар может отличаться.
     Среднечастотники 15М раньше не имели особых различий между парами.

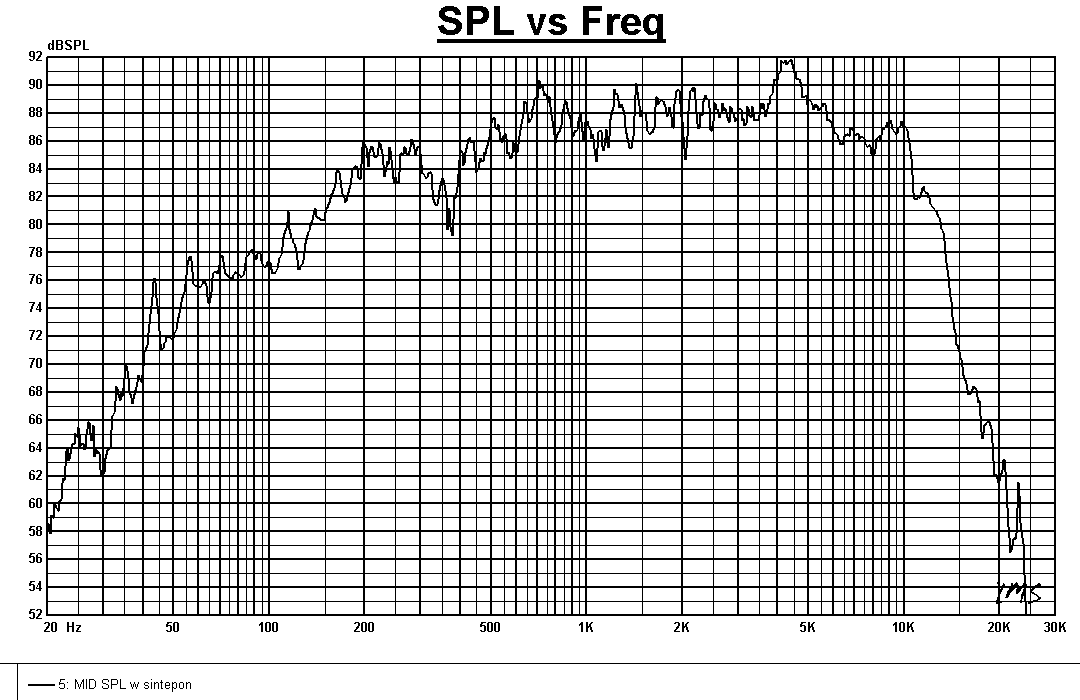

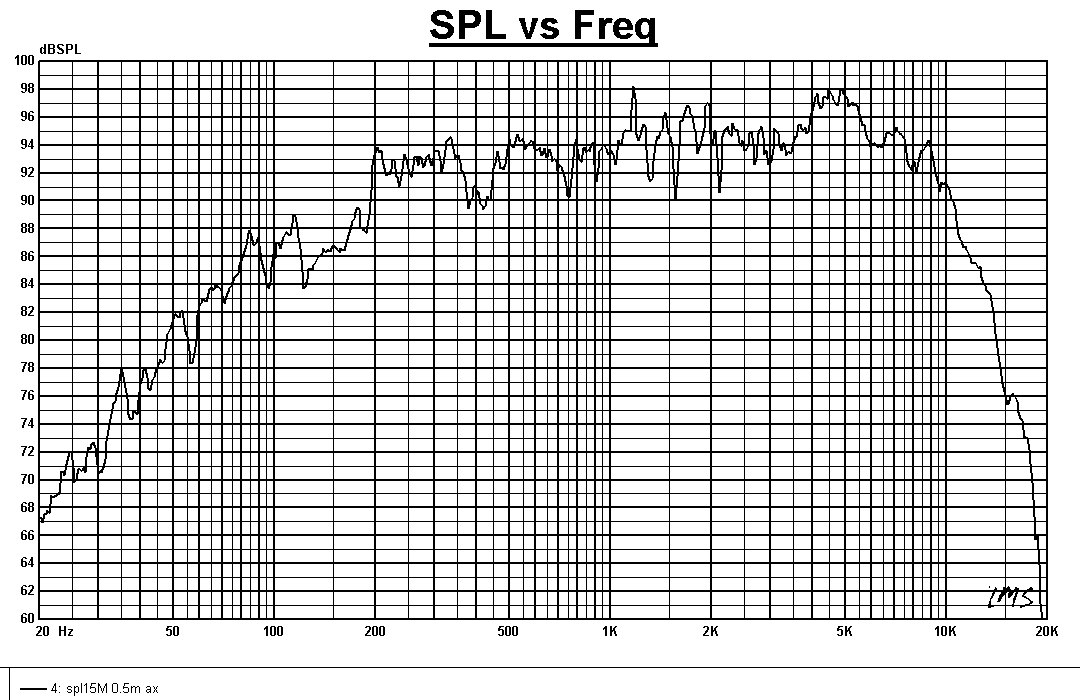

     Вот АЧХ двух динамиков, которые я использовал в разное время, в частности - один в предыдущей активной трехполоске.

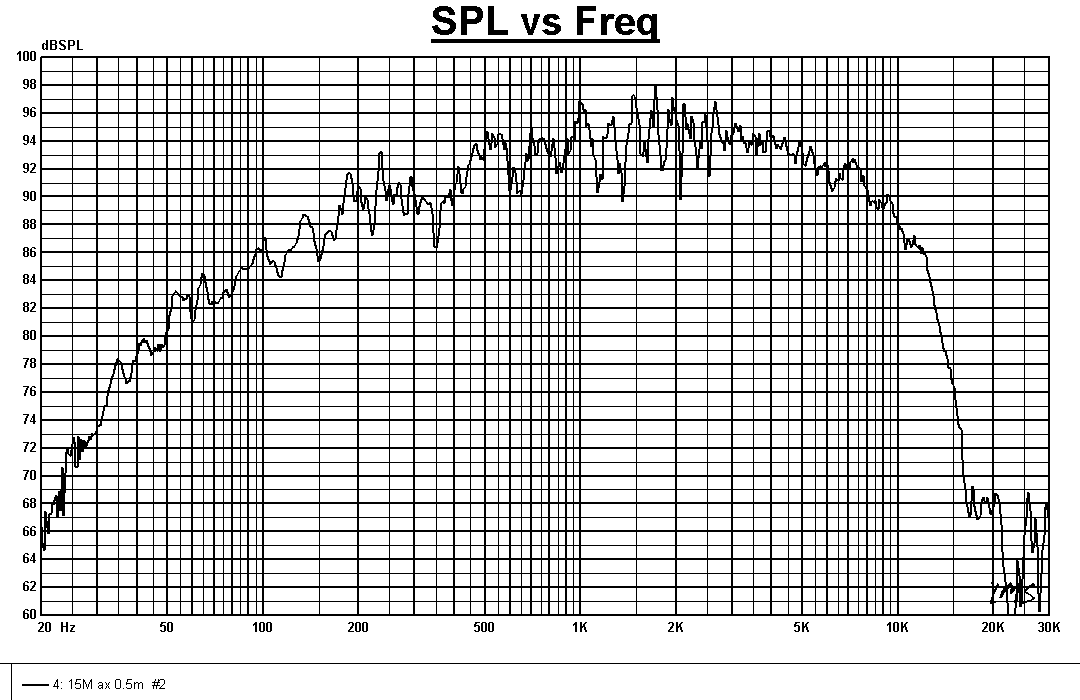

     А вот АЧХ нового динамика, который я использовал:



     Первые два динамика имеют выброс между 4 и 5 кГц. Отличия в АЧХ этих двух динамиков вызваны, в основном, разной формой передней панели громкоговорителя.
     Новый динамик имеет равномерный спад.
     Дизайн корпуса остался примерно прежним, правда, НЧ звено похудело, так как не требовалось столь большого объема, как раньше.
     Басовое звено представляет собой обычный прямоугольный ящик, "грязным" объемом около 45 литров, что обеспечивает добротность НЧ головки в оформлении около 0.7.
     Объем СЧ-ВЧ отсека заполнен распушенным синтепоном, кроме пространства, прилегающего к СЧ динамику.
     Внутренние поверхности отсека СЧ-ВЧ обклеены герленом.
     В басовом отсеке есть немного синтепона, расположенного посередине объема.

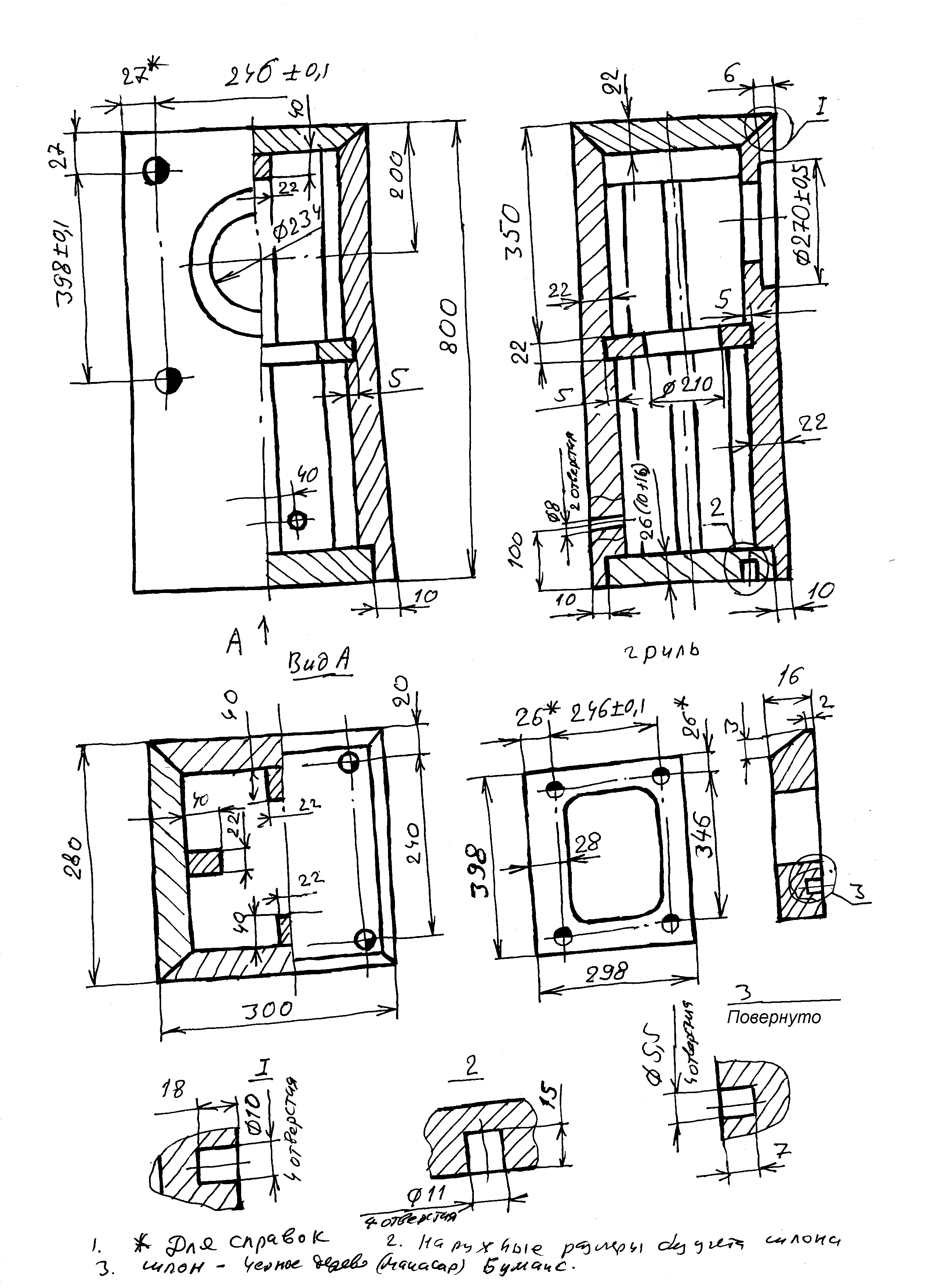

     Это эскиз ящика басового звена:

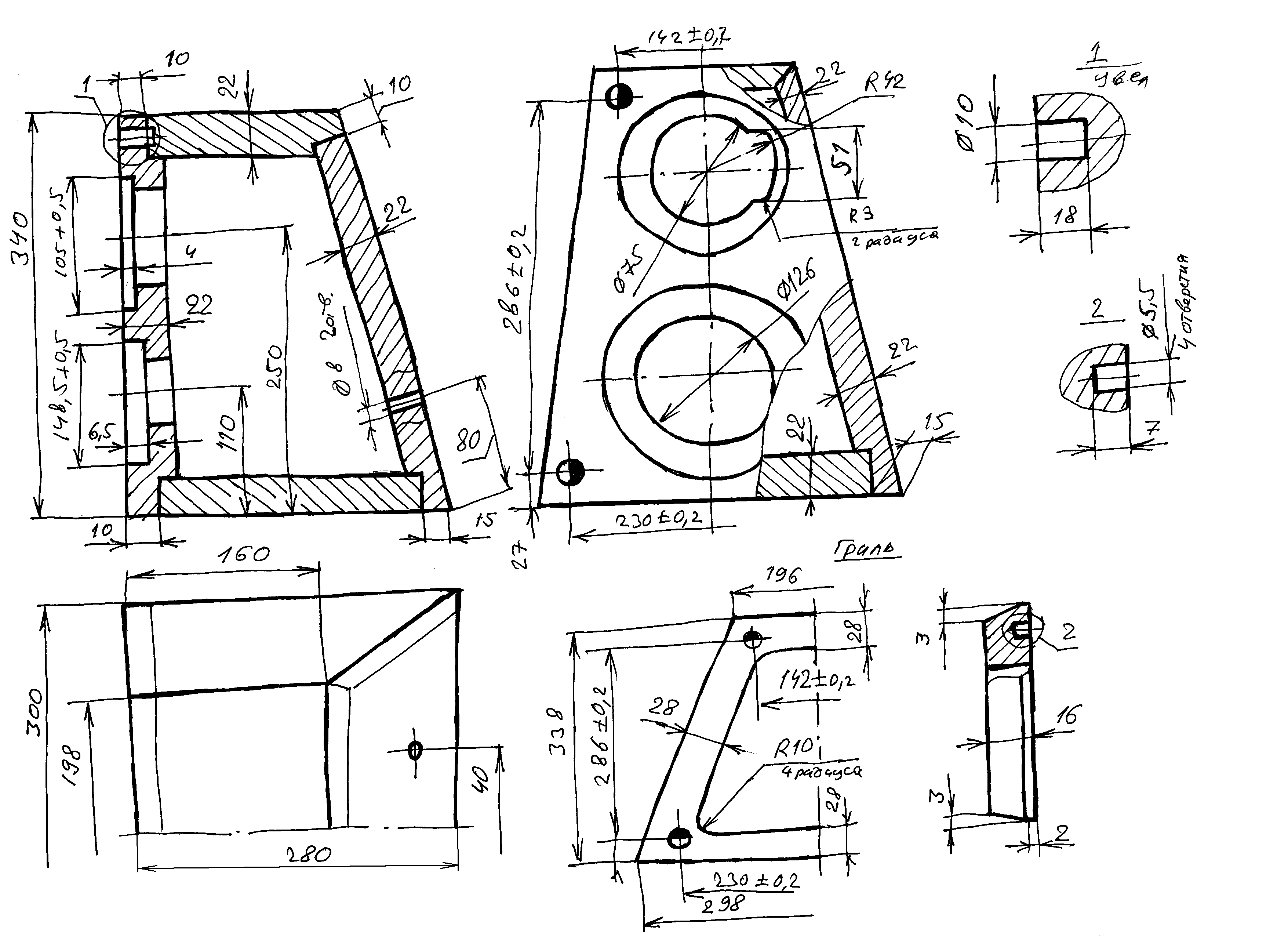

     Это эскиз ящика СЧ-ВЧ звена:

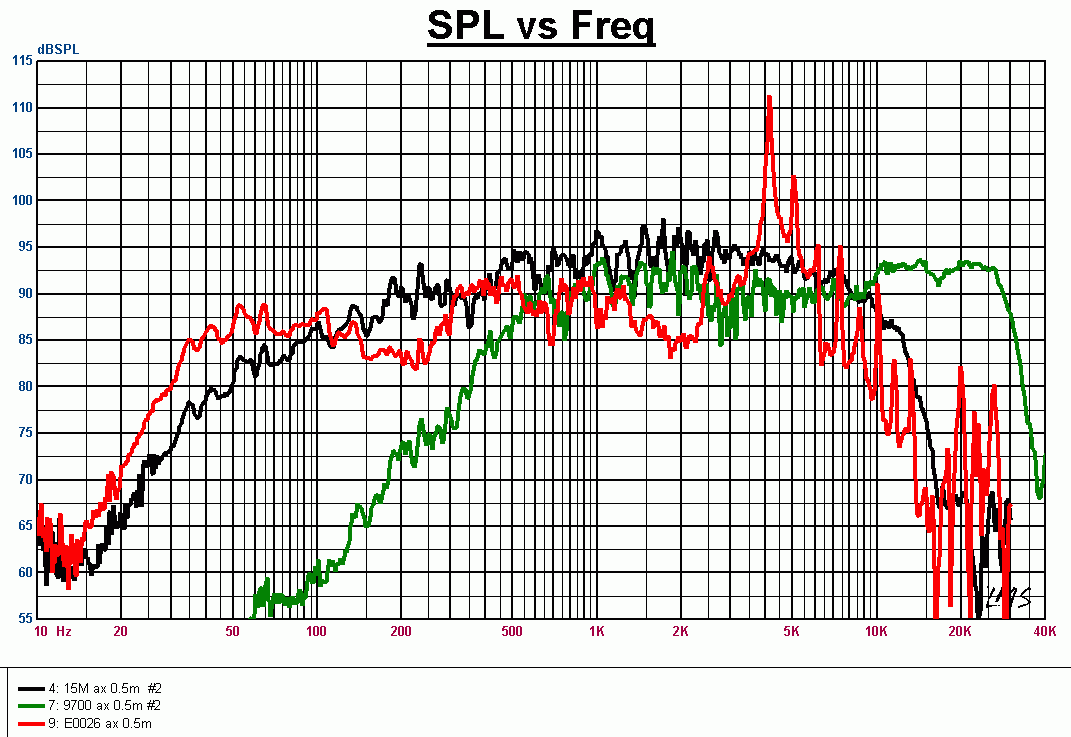

     Это АЧХ динамиков по оси с полметра:

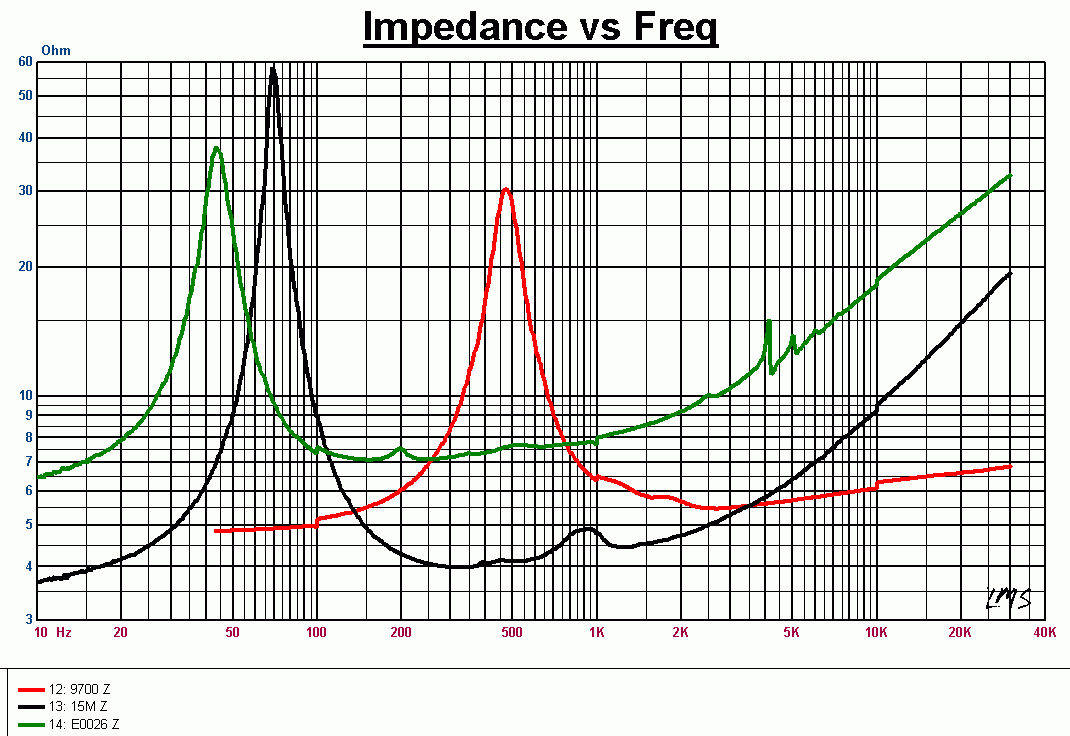

     Это импеданс динамиков в корпусе:

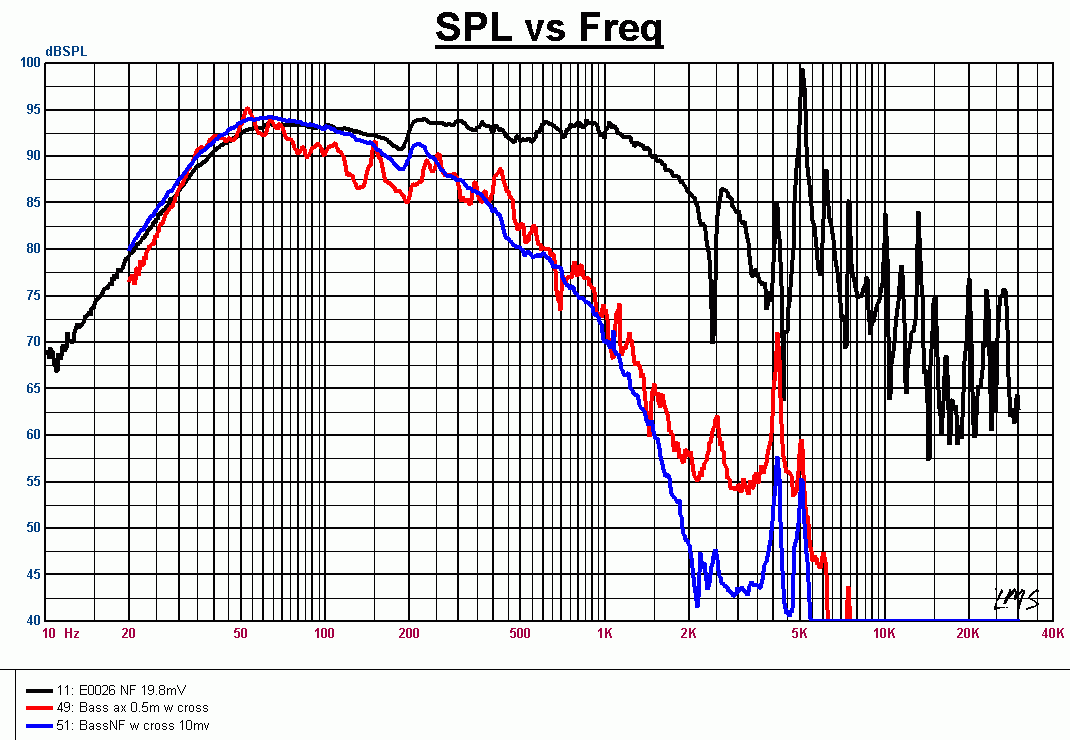

     Это АЧХ басового динамика в ближнем поле (черный), С фильтром в ближнем поле (синий)и с фильтром с полметра на оси:



     Из графиков видны следующие вещи.
     Металлический басовик имеет выброс в 25 дБ в районе 4 кГц по сравнению с рабочей областью 50-200Гц (провал на АЧХ между 150 и 50 Гц вызван интерференцией прямого и отраженного от пола сигналов, приходящих на микрофон).
     Фильтр второго порядка ослабляет выброс до минус 22 дБ относительно рабочей области. Я не услышал особого криминала с таким фильтром и не стал ставить дополнительные режекторы на эти выбросы.
     Басовик имеет зарубку на АЧХ ( ближнем поле) и подъем на импедансе в районе 200 Гц и зарубку на импедансе и пик в районе 4 и 5 кГц.
     Первое может быть вызвано резонансом экселевской корзины, а втрое - резонансы металлического диффузора.
     Неразмятый басовик имел резонанс - около 43 Гц. По паспортным данным - в этом ящике он должен быть в районе 40Гц. В процессе приработки, я думаю, так и произойдет.
     Видно также, что ВЧ динамик доигрывает до 30кГц. Этим объясняется его "воздушность".

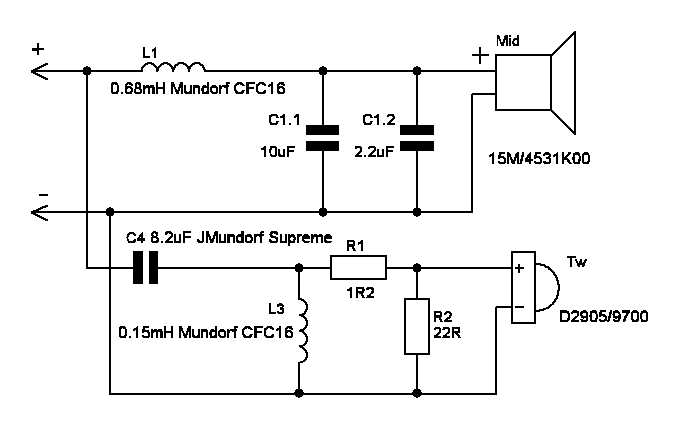

     Это схема пассивного кроссовера СЧ-ВЧ блока:



     Отличия от старой схемы небольшие, они вызваны различием АЧХ СЧ динамика в области выше 3 кГц и некоторым отличием АЧХ ВЧ динамиков от типичной.

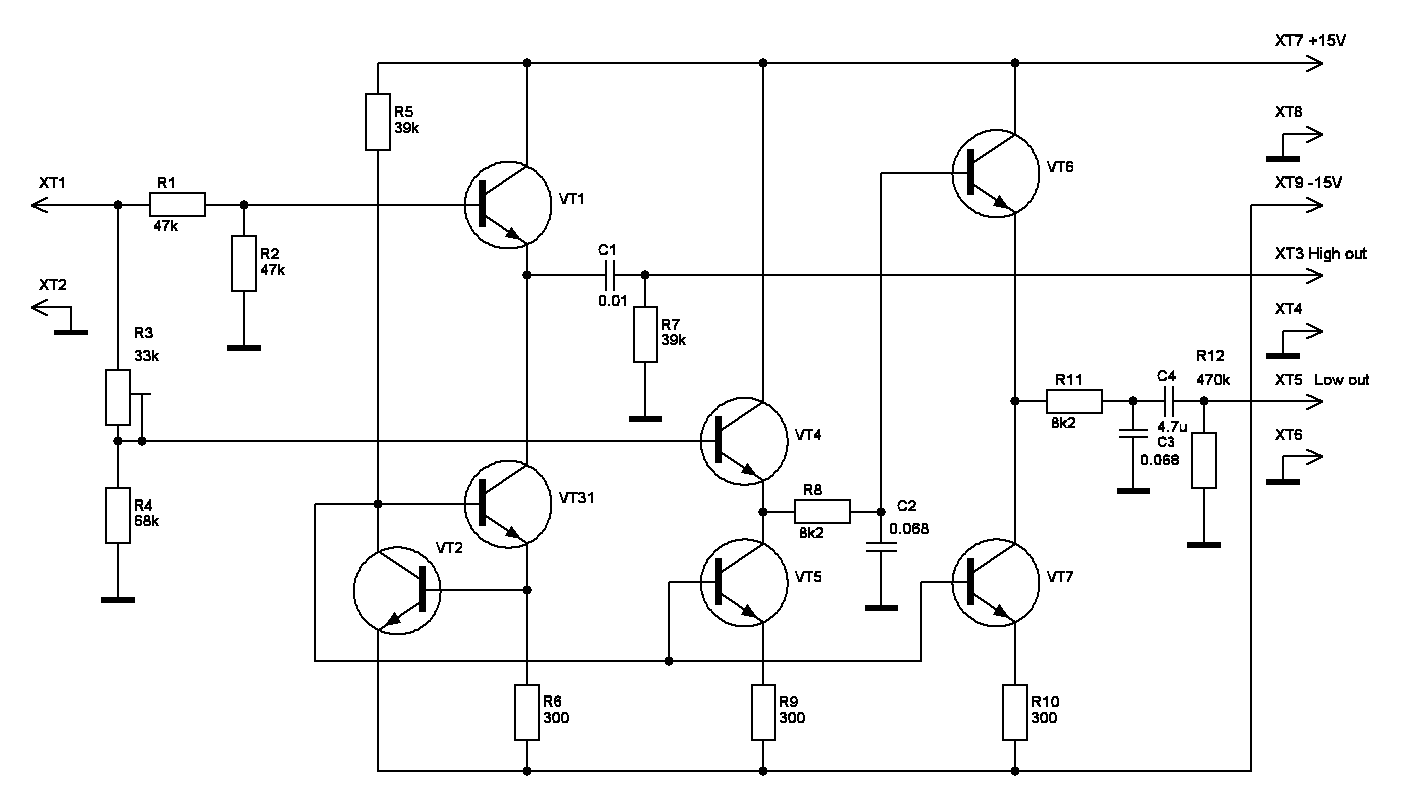

     Это схема активного кроссовера НЧ раздела.



     Как видно, он сделан на транзисторах. Все транзисторы: BC549C.
     Цепочку C4R12 можно не ставить, если фильтр постоянно подсоединен ко входу усилителя мощности, а там есть разделительный конденсатор.

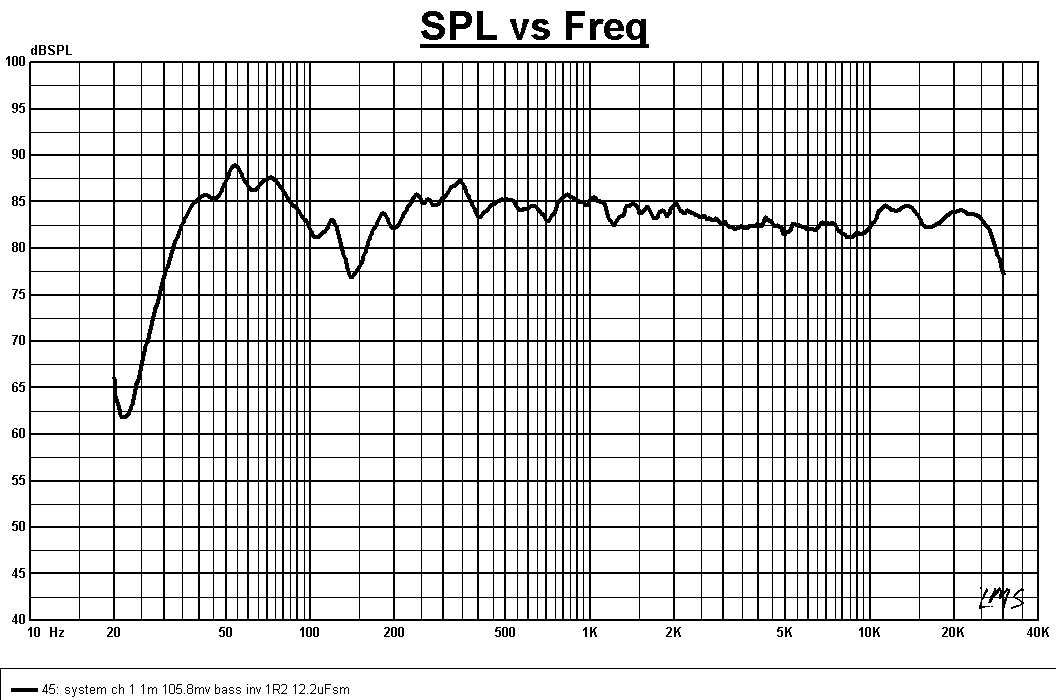

     Это АЧХ системы с метра:

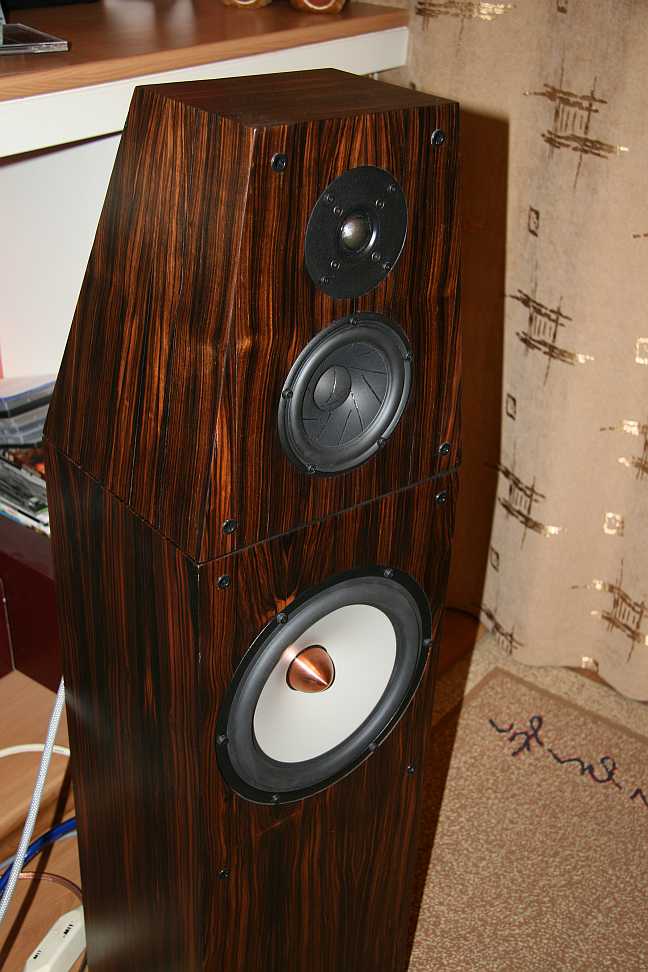

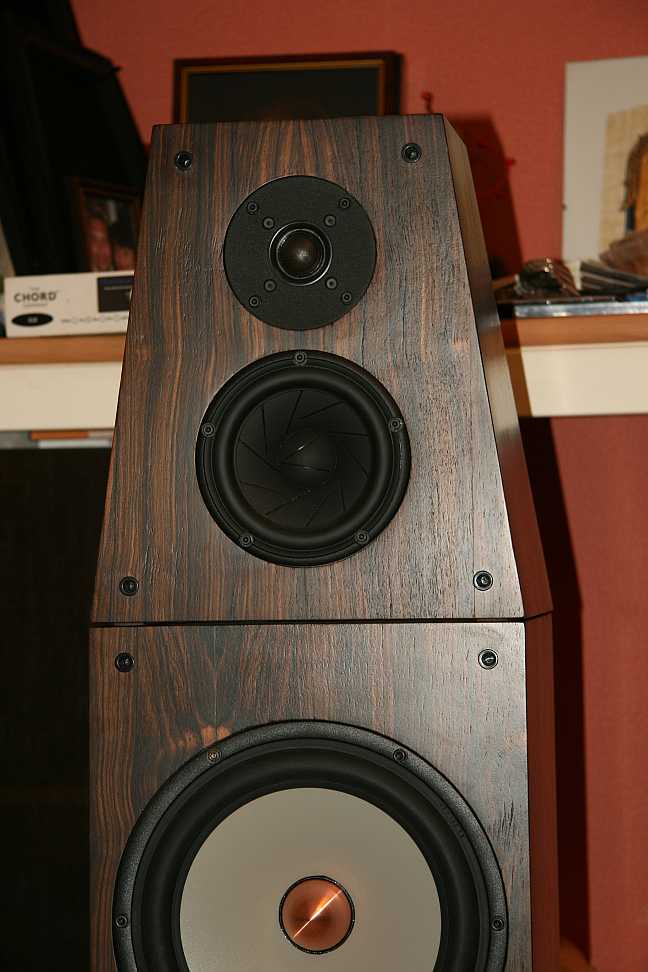

     Так выглядит АС:







     Использовались усилители мощности без общей ООС производства "Виртуальной Акустики".
     Фильтры были установлены в блок на основе предварительного усилителя этой же фирмы.

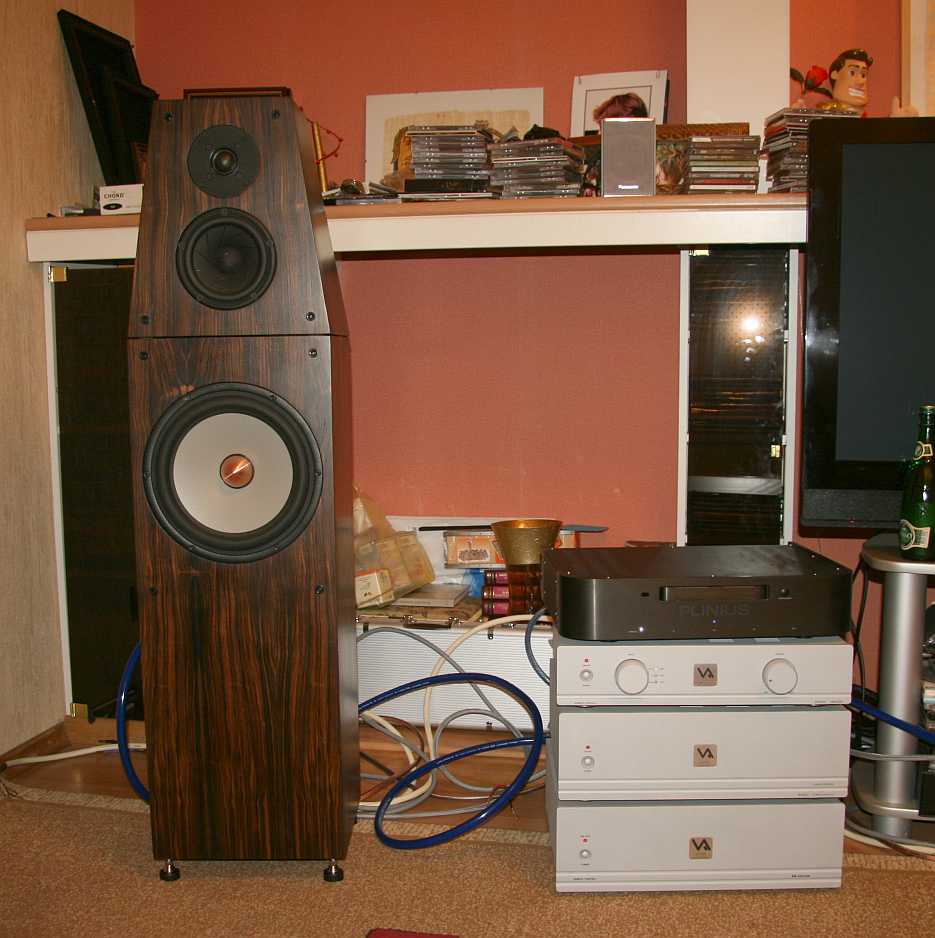

     Так выглядит электронная часть:



     В заключение, можно сказать, что в НЧ звене вполне можно использовать менее дорогой динамик SEAS H1209 серии Prestige. Он имеет почти одинаковые параметры Тиля-Смолла с E0026, только их разброс - несколько выше.
