Трехполосная акустическая система на динамиках Peerless 830869, Scan-Speak D7608/920010 и Morel ET338

Это дальнейшее развитие проекта трехполосной АС с купольным среднечастотником , в которой применена высокочастотная головка Morel ET338 вместо MDT30S и восьмидюймовая басовая головка Peerless 830869.

     Мне давно хотелось срастить купольный СЧ динамик Scan-Speak D7608/920010 (раньше назывался Vifa D75) с восьмидюймовым басовиком.
     Так как раздел между НЧ и СЧ должен быть достаточно высоким (500-700Гц), то басовая головка должна быть достаточно "быстрой", то есть обладать высоким отношением Bl/Mms. Рассматривались следующие динамики: Scan-Speak 21W/8554, SEAS Excel E0045, SEAS H1252 и два Пирлеса 830884 и 830669. Сканспик больше не выпускается, Эксель очень дорог, а более дешевый Пирлес 830869 имеет большее значение Bl/Mms и выглядит лучше.

     ВЧ динамик Morel ET338 является новой версией известного Morel MDT33. В отличие от предшественника ET338 имеет 6 отверстий крепления, в которые лезет только шуруп диаметром 3.5. Изменена также форма углубления, к уотором расположен купол.
     В общем,новый динамик оказался не хуже (в чем-то даже лучше - ровнее), чем MDT33, что бывает редко.
     Басовый динамик Peerless 830869 имеет приличные параметры, недорог. У него относительно небольшой линейный ход: 5.5мм, но объемное смещение у него: 0.125 литра, а у Сканспика 8535, примененного в предыдущей конструкции - всего 0.073 литра. Так что, в этот динамик можно закачать мощность больше, чем с Сканспик до выхода из линейного хода.
     Правда, этот динамик не может обеспечить нижнюю частоту среза 35Гц, как Сканспик. Реально, для него нормальна частота 40Гц по -3дБ. Правда, чем выше эта частота, тем большую мощность может переварить динамик.
     Реально до перегрузки по ходу старая АС на Сканспике 18W/8535 могла переварить на синусе на частотах выше 28Гц порядка 11Вт, а новая - на частотах выше 32Гц - около 40Вт.
     То есть, эта АС не дает такого глубокого баса, как АС на Сканспике, но уровень звукового давления, который можно развить - значительно выше.
     Оформление НЧ - фазоинвертор. Чистый объем ящика - около 42 литров, настройка - около 40 Гц. При этом можно использовать стандартную трубу Intertechnik BR/HP70 как есть.
     Среднечастотная головка выпускалась как D75MX-41-08 в версии Вифа и D7608/920010 в версии Scan-Speak Discovery. Головка представляет собой один из немногих выпускающихся сейчас купольных 75-миллиметровых динамиков и имеет очень хорошие характеристики. У нее мягкий тканый купол, редкоземельный магнит с отверстием и под куполом решеточка, которая не позволяет детям вмять его. Масса подвижной системы очень мала - 3.3 грамма с учетом воздуха, соответственно, отношение Bl/M 1400 - недостижимо для традиционного динамика. Но при этом - малый ход. Соответственно требуется более высокая нижняя частота раздела. Динамик имеет удобную АЧХ с хорошими скатами и хороший удобный импеданс.
     Эта головка выпускалась датской фирмой Вифа, которая затем вошла в концерн DST, который потом был поглощен Tymphany. Тимфани перенесла производство всех динамиков Вифы и Пирлеса в Китай и попыталась убить и сам бренд Vifa. Но до D75MX-41-08 руки, видно, не дошли, или не смогли перенести в Китай. Поэтому динамик все время выпускался в Дании. Теперь, когда Сканспик снова стал датским, он смог отхватить этот динамик и производит его в под названием D7608/920010.
     Правда, у этого купольника есть две особенности:
     - первая: он неминимальнофазовый на частотах выше 2кГц, что приводит к неточному моделированию АЧХ системы в симуляторе;
     - вторая: АЧХ в рабочей зоне имеет плавную ступеньку вниз к ВЧ и требует соответственного фильтра для выравнивания АЧХ системы.

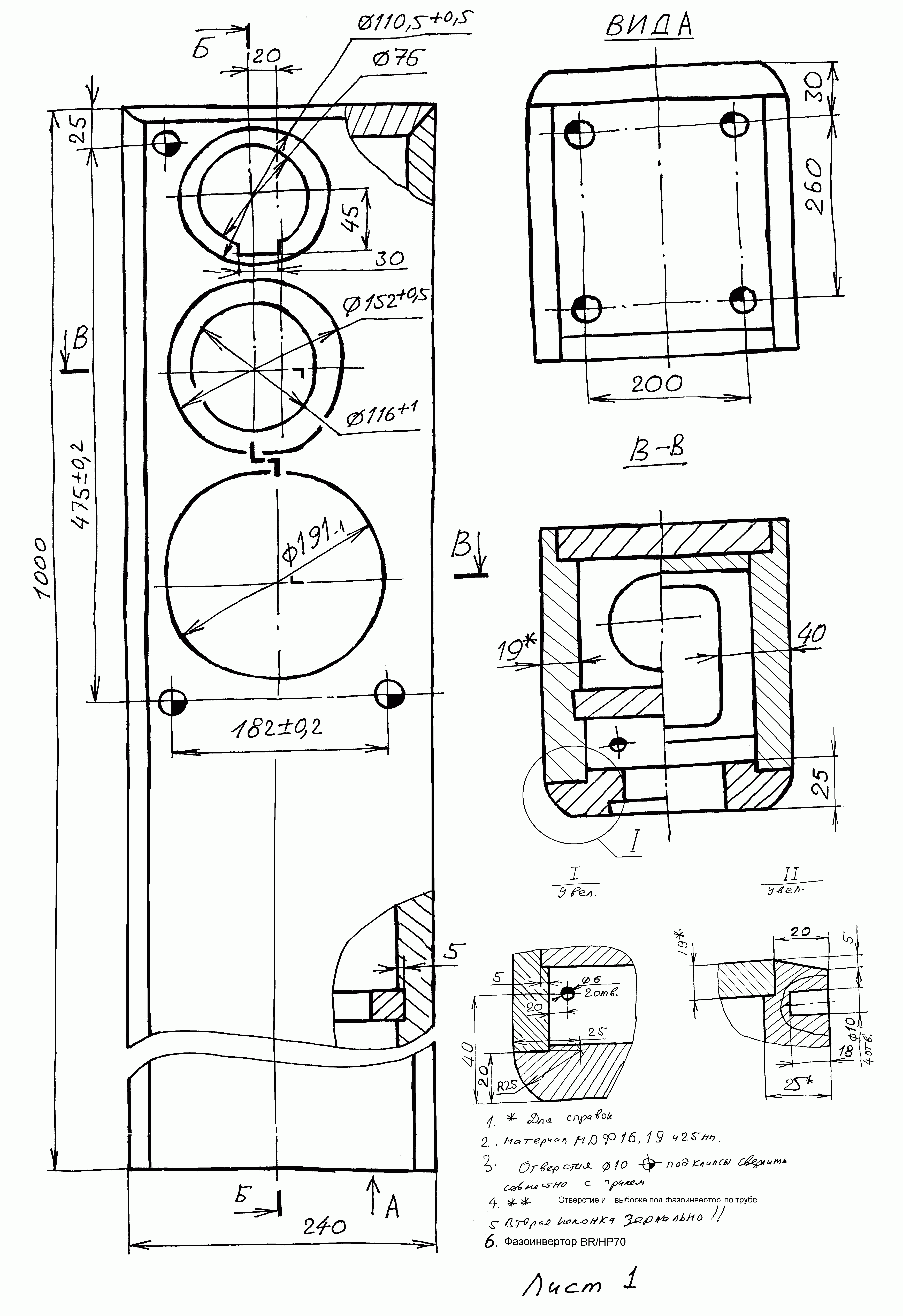

     Вот эскиз корпуса АС:



     Вторая страничка эскиза корпуса:

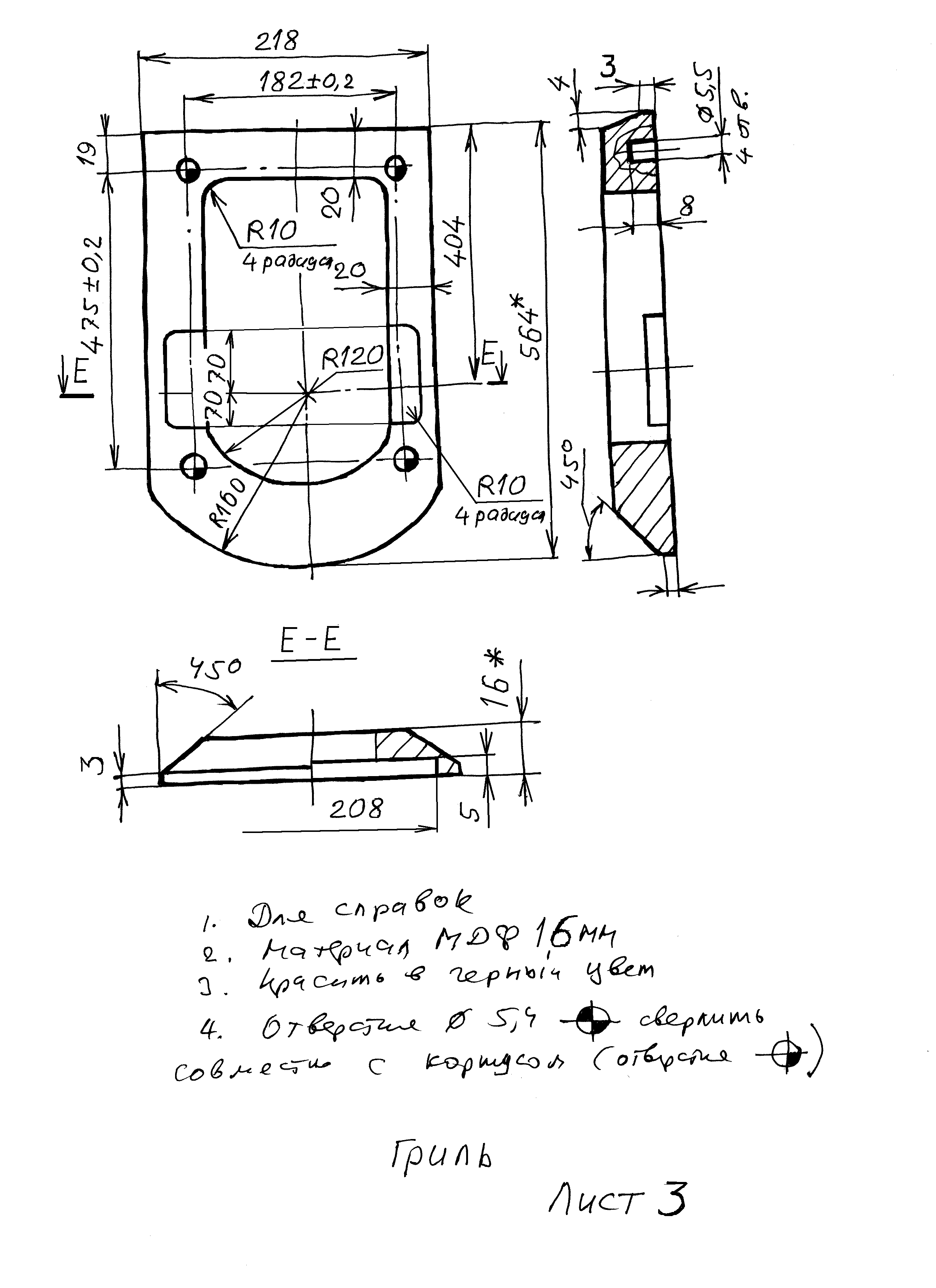

     Гриль:



     Вторая колонка - зеркально.
     Отсек СЧ заполнен распушенным синтепоном почти полностью.
     В басовом отсеке тоже есть немного синтепона, размер куска примерно 250мм на 800мм.

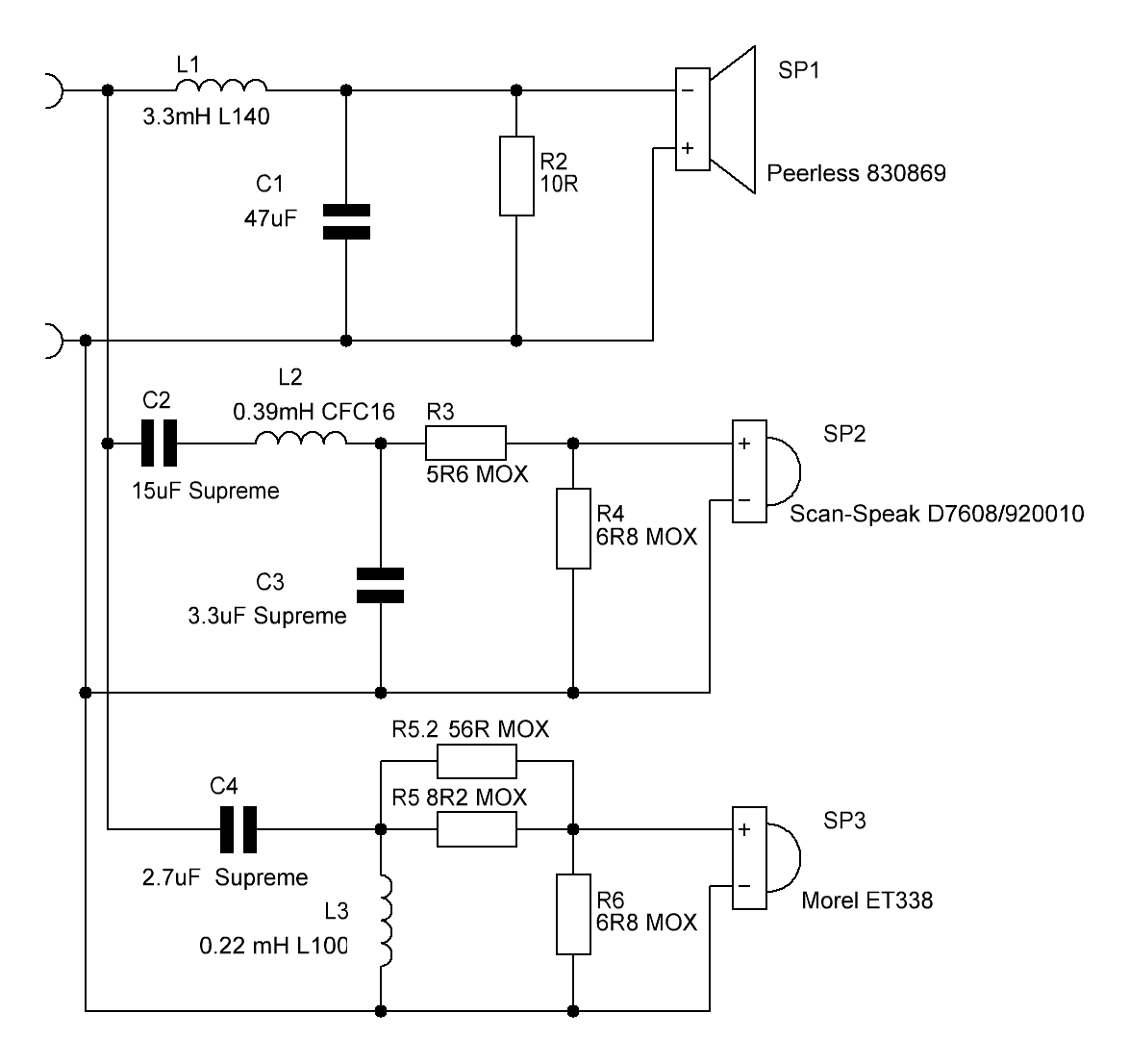

     А вот схема кроссовера:




     По сравнению с прошлой версией схема почти та же.
     Снизу акустически второй порядок с переполюсовкой. Резистор R2 10 Ом 20вт (4 проволочных резистора 10 Ом по 5Вт- попарно параллельно и пары последовательно) нужен для уменьшения накачки. Я не стал делать контур RCL параллельно динамику для этой цели. Если его все же сделать - АС придется пересводить на более высокую чувствительность.
     Для обеспечения акустического второго порядка снизу на СЧ достаточно одного конденсатора С2 - 15мкФ.
     Нижняя частота раздела - примерно 600Гц.
     Верхняя частота раздела - примерно 5кГц. Акустически там что-то близкое к Линквитцу-Райли четвертого порядка. Электрически удалось обойтись вторым порядком.
     В последних собранных Ас я добавил верха, поставив сопротивление R5a 56 Ом параллельно R5, так что R5 стало примерно 7.2 ома.
     Так выглядит собранный фильтр. Он поместился на одной доске, так как отверстие под НЧ динамик достаточно, чтобы просунуть фильтр внутрь корпуса через него.



     Я использовал ленточные катушки 16AWG только на СЧ, на басовике проволочные с проводом диаметром 1.4мм. На Вч проволочная 1мм. Все Мундорф.
     Все конденсаторы, кроме С1, Мундорф Суприм. С1 - Мундорф MCap.
     Импеданс системы не опускается ниже 4.4 Ом.

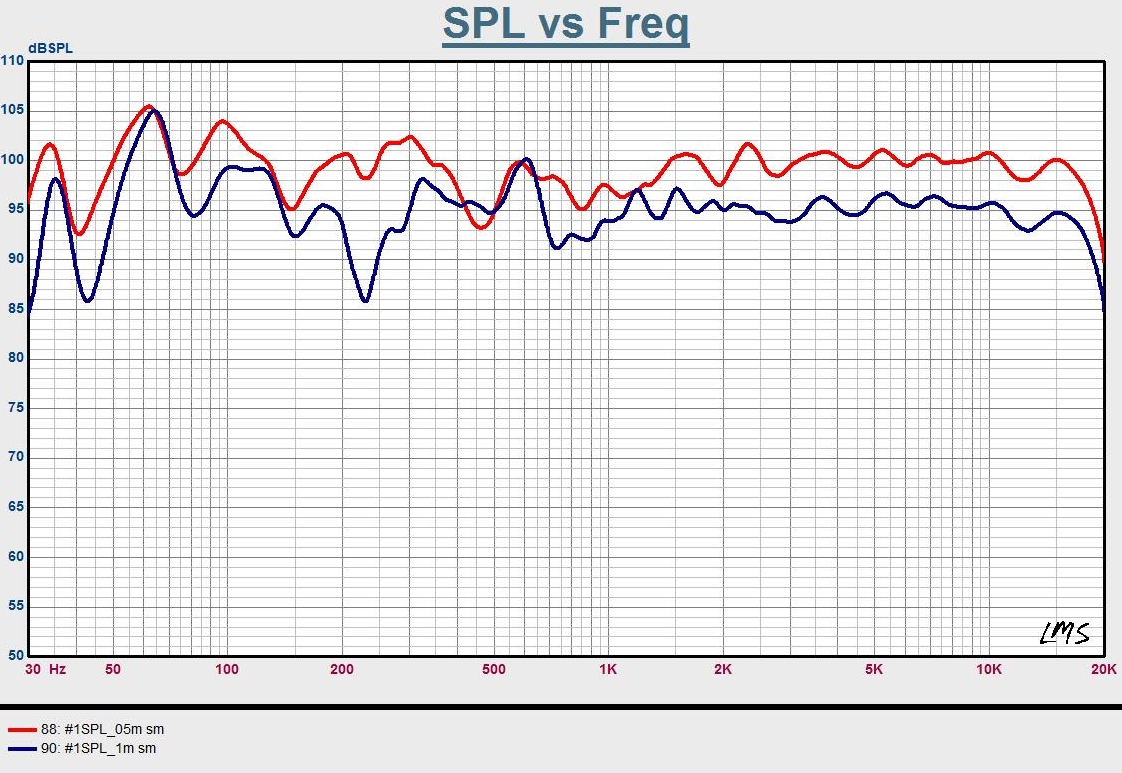

     АЧХ системы в комнате, снятая с 1м и 0,5м:



     Реальная чувствительность АС - в районе 85 дБ.

     Это АС на весенней выставке "Российский Hi-End 2013 (крайняя справа):



     Вариант в "рояльном лаке" с передним ФИ на испытаниях:



     Данная АС сведена с немного большей коррекцией баффлстепа, поэтому в маленьких помещениях может казаться, что баса много. Но большинству людей, наоборот, кажется, что баса мало не бывает, так что - эта трехполоска нравится большему числу людей, чем предыдущая.

     В создании АС, как всегда, принимал большое и неоценимое участие Дмитрий Демьяненко, за что я ему очень благодарен.

     АС была повторена несколько раз.

     В апреле 2018 года мне пришлось собрать самому две пары этих акустических систем.

     Я решил еще раз поослушать и померить, и в результате фильтр принял следующий вид:



     В результате он приблизился к старому фильтру для АС с басовиком Скан-Спик 8535.

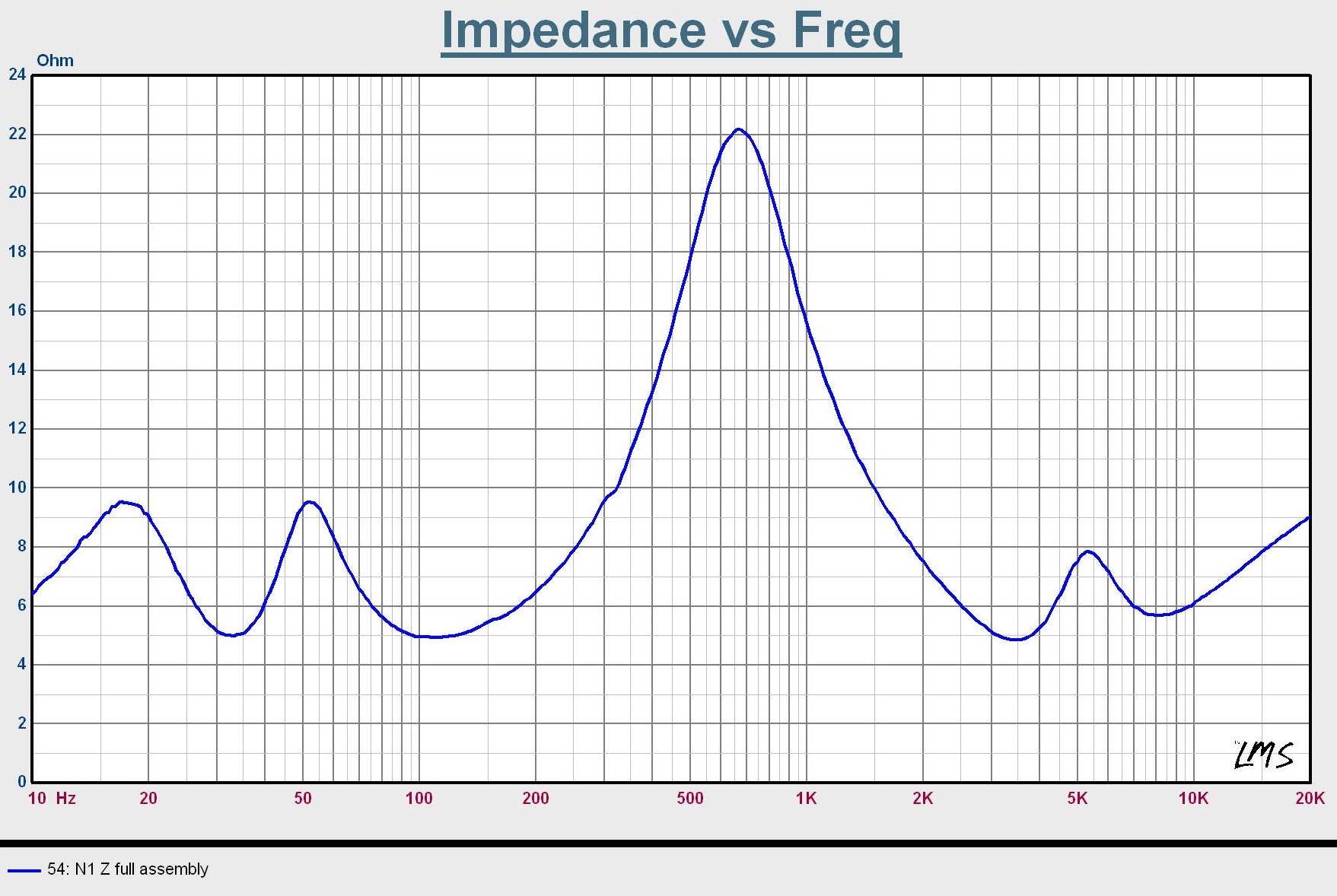

     Импеданс с новым кроссовером:
