Трехполосная акустическая система на динамиках ScanSpeak 18W/8535, Vifa D75MX и Morel MDT30S

Это следующая версия трехполосной АС с купольным среднечастотником , в которой применена высокочастотная головка Morel MDT30S вместо ScanSpeak D2905/9700.

     Кроме того, в проект внесены некоторые изменения, наример - понижена частота раздела НЧ-СЧ с 900 до примерно 600Гц. Также немного сдвинуты ближе все динамики, а басовик надвинут на СЧ. Таким образом, стала немного более правильной (но не идеальной) геометрия расположения динамиков по глубине и высоте.
     Пищалка Сканспик заменена на Морель просто потому что она дешевле. При этом, у нее достаточно динамичный звук и она хорошо срослась с купольным среднечастотником.
     Басовый динамик ScanSpeak 18W/8535-00 выпускается очень давно. Отличается довольно хорошими параметрами. Может применяться как в оформлении "закрытый ящик" (ЗЯ), так и "фазонвертор" (ФИ). При этом в ЗЯ он имеет рекордный для динамика этого размера срез по низам примерно 50Гц по уровню -3дБ и требует всего около 25-30 литров объема.
     Головка выпускалась Сканспиком в Дании, потом этот бренд какое-то время принадлежал фирме Тимфани (китайцы), потом датчане смогли выкупить себя снова, и Санспик стал датским, как и был.
     Оформление ФИ для этой головы выбрано близкое к SB4, только несколько меньшего объема, чем требуемый. Чистый объем ящика - около 40 литров, настройка 26 Гц (резонанс басовика в воздухе). При этом труба получается длиной около 200 мм без учета скругления.
     Твитер MDT30S - одна из моих любимых пищалок. Из относительно недорогих она хороша. Кроме того, партия, которую мне удалось приобрести, отличалась нехарактерной для Мореля повторяемостью и ровностью АЧХ. Это вызвано тем, что известный конструктор АС С.Д. Бать переписывался с Морелем по поводу плохой повторяемости и несоответствия заявленным параметрам динамиков Морель, которые тогда намечалось применить в разработках одной из фирм. Морель внял и вдобавок к мидбасам, также отобрал несколько ящиков пищалок, которые поставлялись в том же заказе.
     Среднечастотная головка выпускалась как D75MX-41-08 в версии Вифа и D7608/920010 в версиии ScanSpeak Discovery. Головка представляет собой один из немногоих выпускающихся сейчас купольных 75-миллиметровых динамиков и имеет очень хорошие характеристики. У нее мягкий тканый купол, редкоземельный магнит с отверстием и под куполом решеточка, которая не позволяет детям вмять его. Масса подвижной системы очень мала - 3.3 грамма с учетом воздуха, соответственно, отношение Bl/M 1400 - недостижимо для традиционного динамика. Но при этом - малый ход. Соответственно требуется более высокая нижняя частота раздела. Динамик имеет удобную АЧХ с хорошими скатами и хороший удобный импеданс.
     Эта головка выпускалась датской фирмой Вифа, которая затем вошла в концерн DST, который потом был поглощен Tymphany. Тимфани перенесла производство всех динамиков Вифы и Пирлеса в Китай и попыталась убить и сам бренд Vifa. Но до D75MX-41-08 руки, видно,не дошли, или не смогли перенести в Китай. Поэтому динамик все время выпускался в Дании. Теперь, когда Сканспик снова стал датским, он смог отхватить этот динамик и производит его в под названием D7608/920010. Есть также версия без громадного фланца: http://www.scan-speak.dk/datasheet/pdf/d7608-920000.pdf , которую я с удовольствием применил бы, если бы она была доступна на момент разработки этой АС.

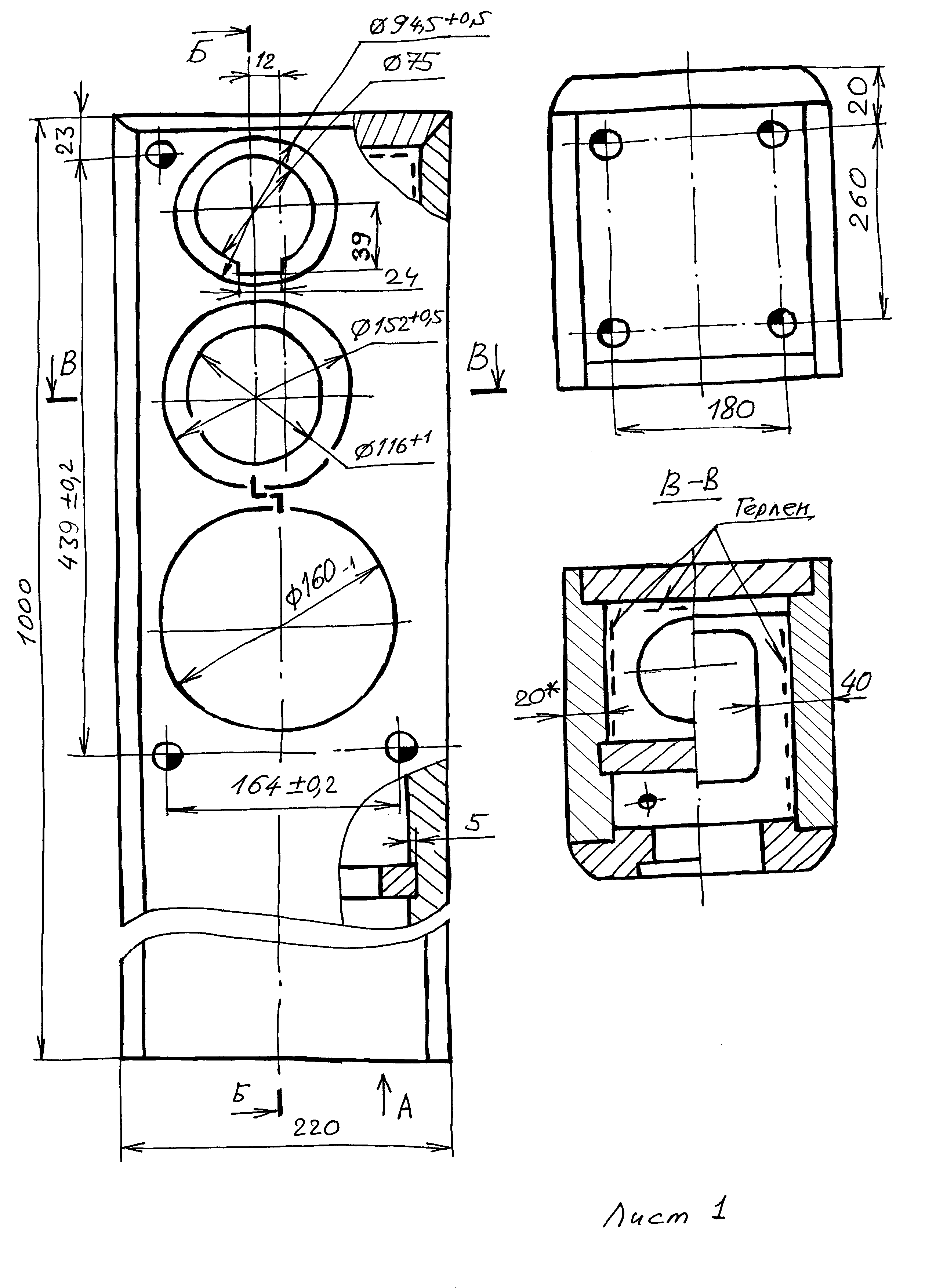

     Вот эскиз корпуса АС:

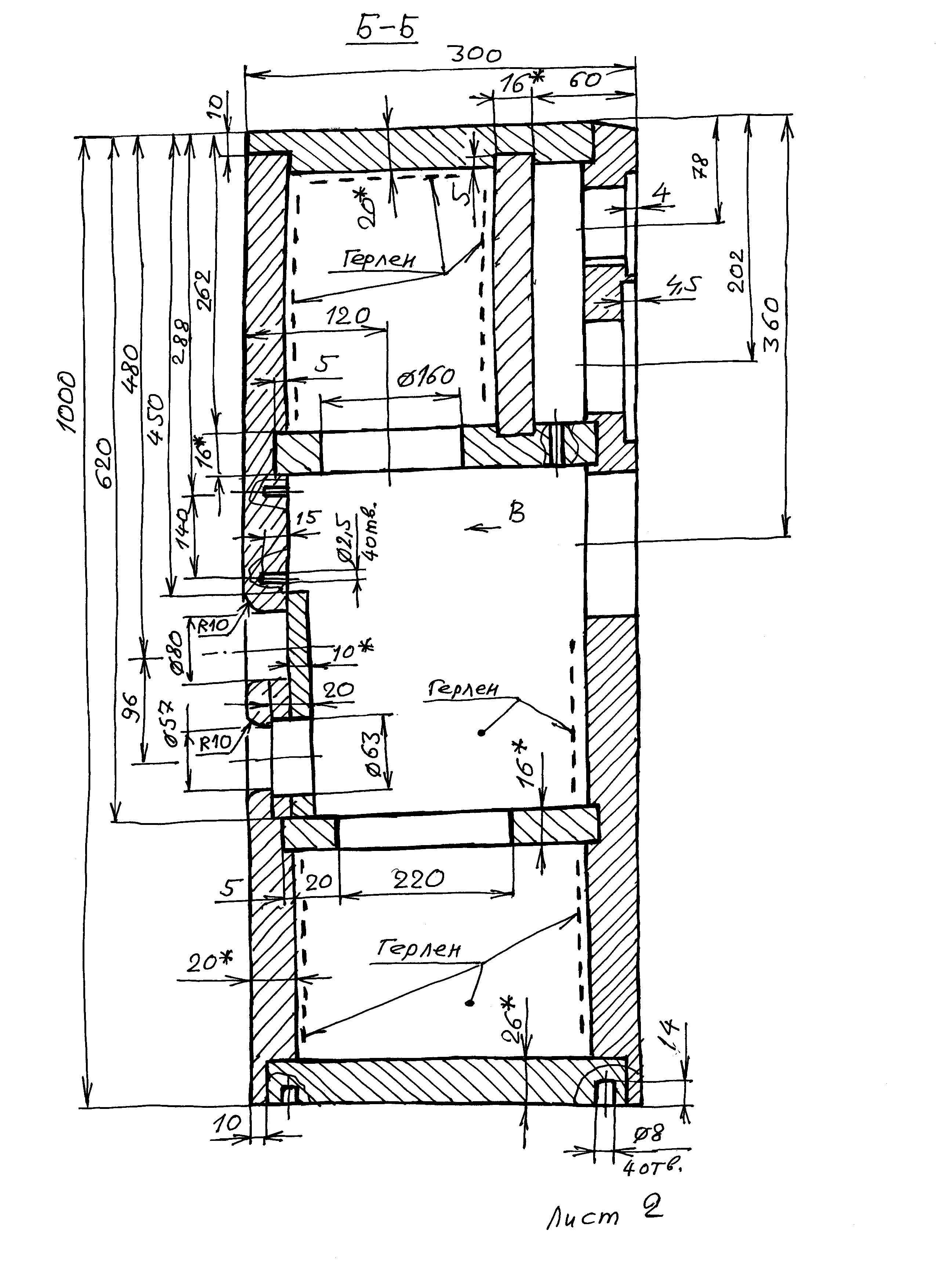

     Вторая станичка эскиза корпуса:

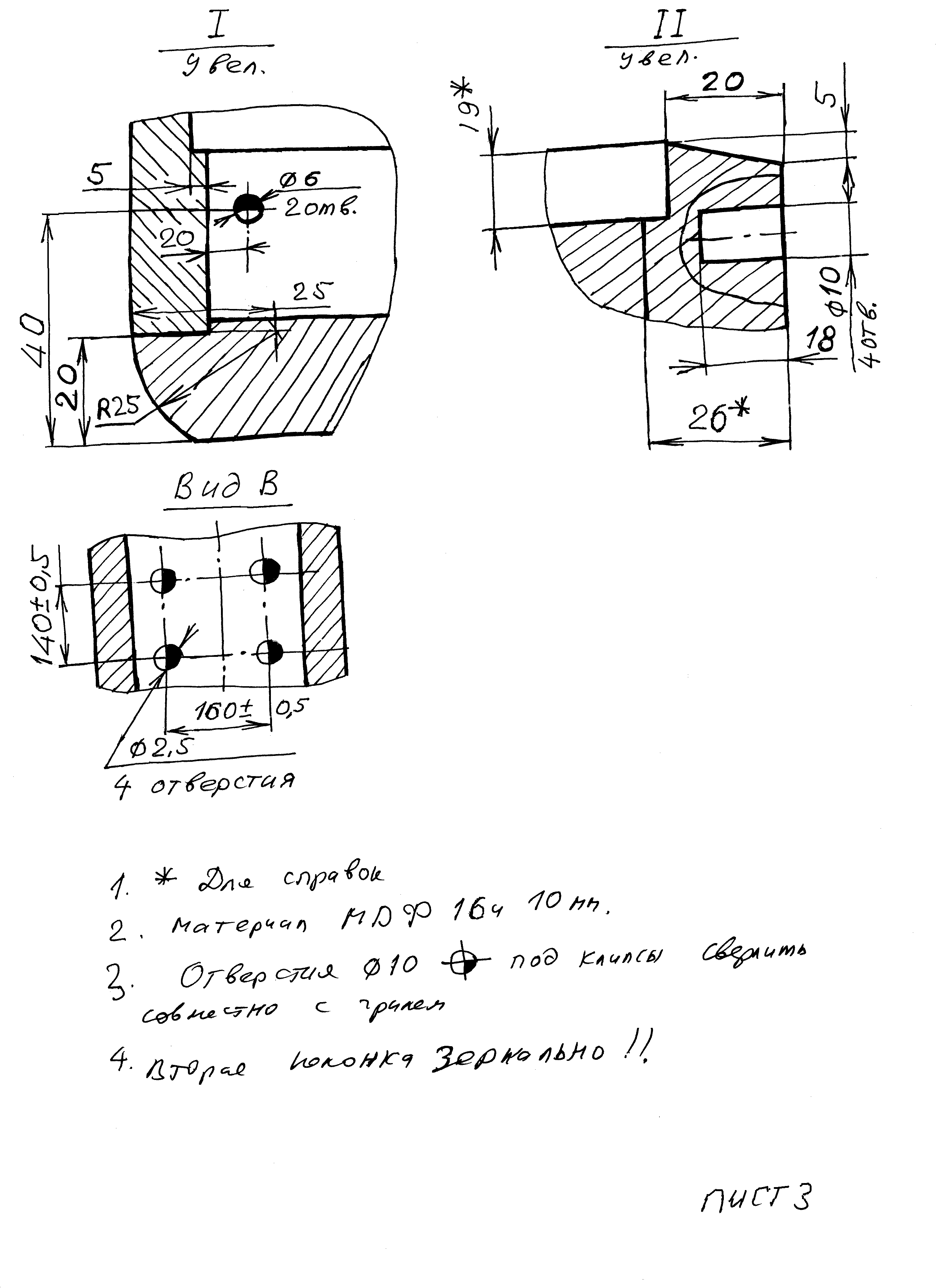

     Третья станичка эскиза корпуса:

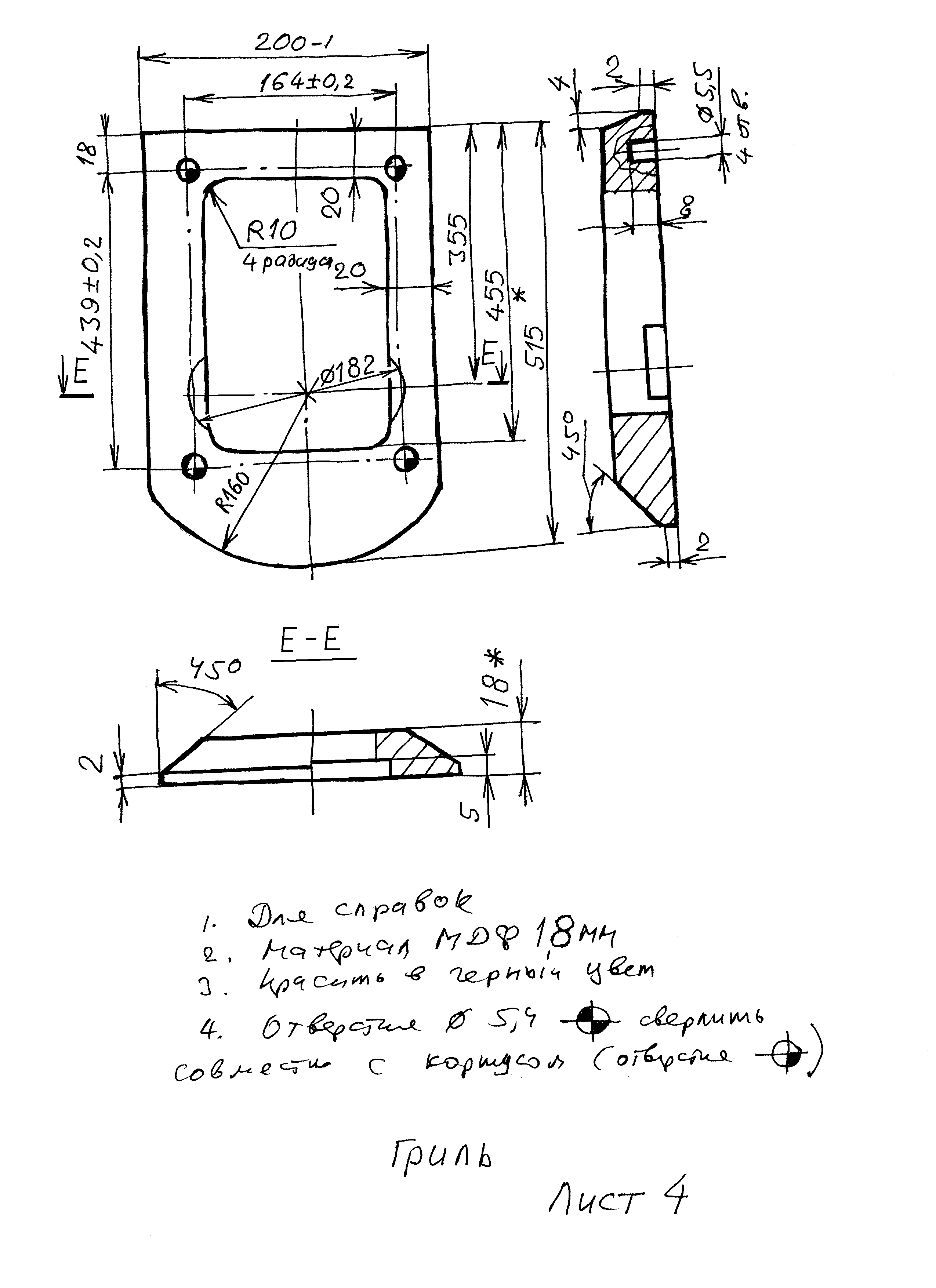

     Гриль:



     Вторая колонка - зеркальна.
     Порт ФИ имел длину 200мм без учета скругления, средний внутренний диаметр -54мм, горловина сформирована в корпусе из МДФ, а сама труба предсавляла собой картонный патрон для намотки клеенки с наружным диаметром 62мм, вкленный в корпус.
     Большие поверхности басового отсека корпуса обклеены герленом. Отсек СЧ заполнен распушенным синтепоном почти полностью.
     В басовом отсеке тоже есть немного синтепона, расположенного примерно посередине ящика, а также в верхнем отсеке и снизу.

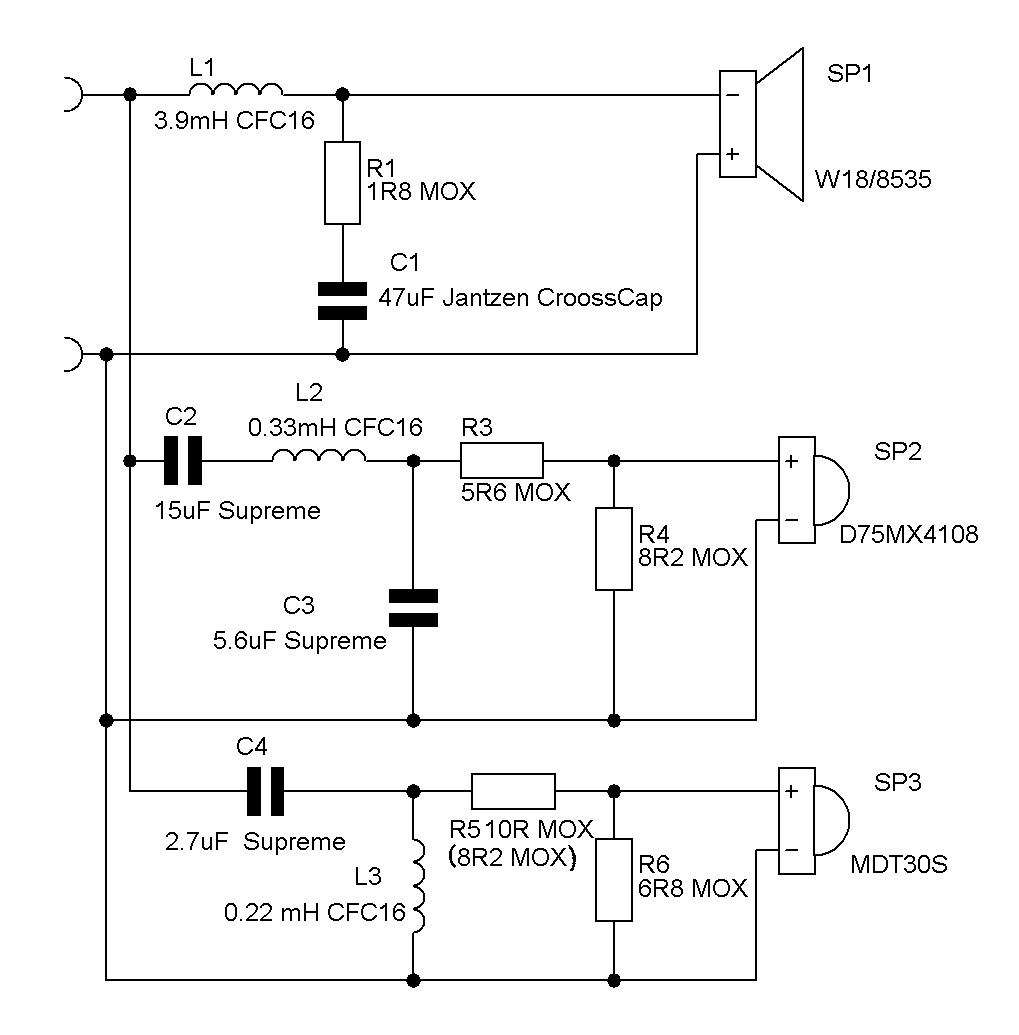

     А вот схема кросовера:




     По сравнению с прошлой версией схема та же - на одно сопротивление меньше.
     Снизу акустически второй порядок с переполюсовкой. Электрически на басовике есть "лишний" резистор, но именно с ним скат больше всего похож на второй порядок. Электрически снизу для обеспечения акустического второго порядка оказалось достаточно одного конденсатора. 15мкФ. В предыдущей верси было 8.2мкФ, так как раздел бы выше. С. Д. Бать использовал этот среднечастотноик с разделом 500Гц и восьмидюймовым басовиком. Поэтому, я подумал, что в прошлый раз перестраховался с разделом 800Гц и сделал раздел ниже. Теперь среднечастотник отыгрывает почти целую декаду.
     Нижняя частота раздела, как уже сказано - 600Гц.
     Верхняя частота раздела - примерно 5кГц. Акустически там что-то близкое к Линквитцу-Райли четвертого порядка. Электрически удалось обойтись вторым порядком.
     После долгого прослушивания некоторым товарищам показалось, что резстор R5 на верхних должен все же быть 8.2 ома. АЧХ при этом тоже более ровная.

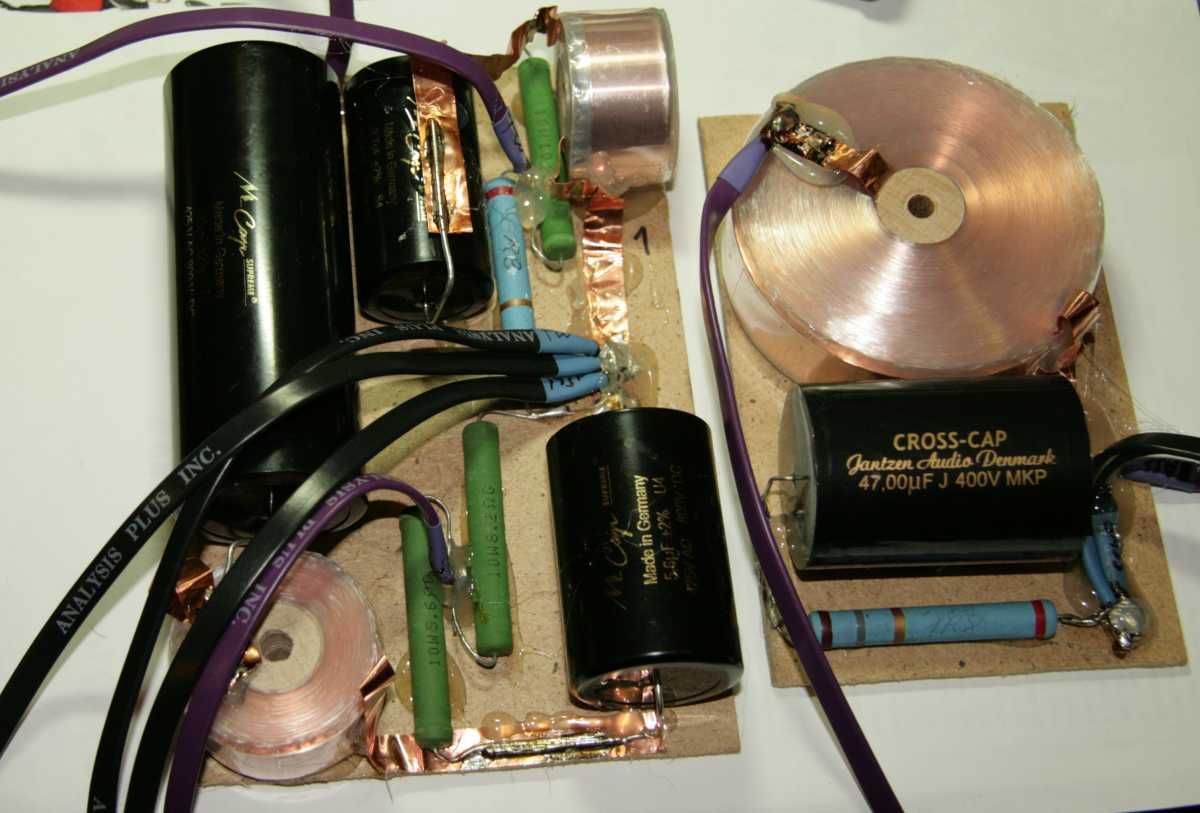

     Так выглядит собранный фильтр. Он сделан на двух досках, так как везде, кроме одного в цепи фильтра басовика, использованы здоровенные конденсаторы Mundorf Supreme.



     Я использовал ленточные катушки 16AWG везде, но, в принципе, на басовик можно поставить проволочную с проводом диаметром не менее 1.4мм. Можно также поставить ленту 14AWG, но у меня не хватило на это решимости.

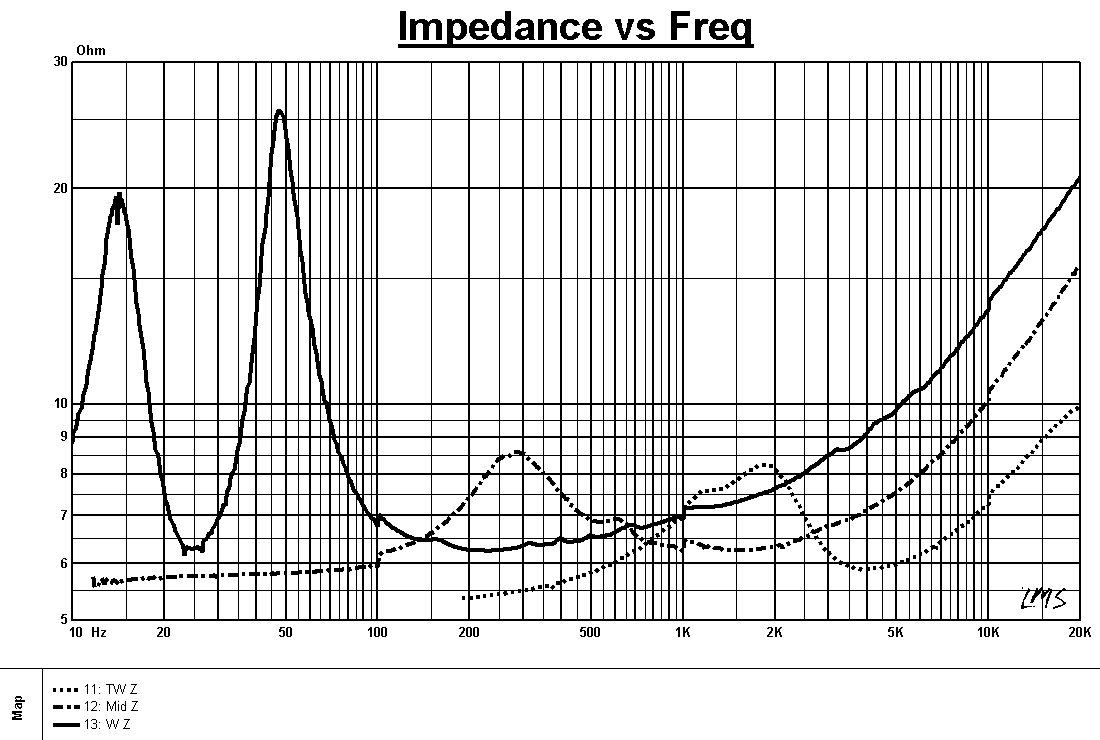

     Это импеданс головок в корпусе:



     Видно, что у басовика и среднечастотника мала индуктивность катушки. Резонансы на импедансе басовика - стоячие волны - в дальнейшем значительно подавлены, так как импеданс снимался не при окончательном варианте заполнения синтепоном.

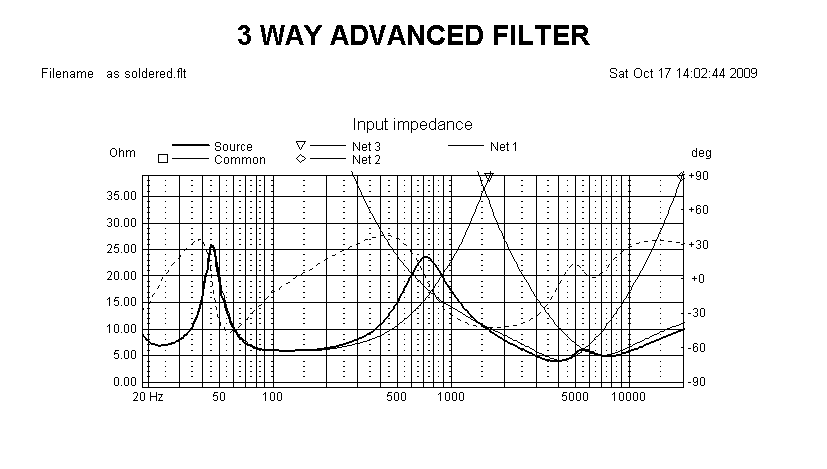

     Это импеданс системы (синтезирован в LSPCad):



     Видно, что система представляет собой несложную нагрузку для усилителя.

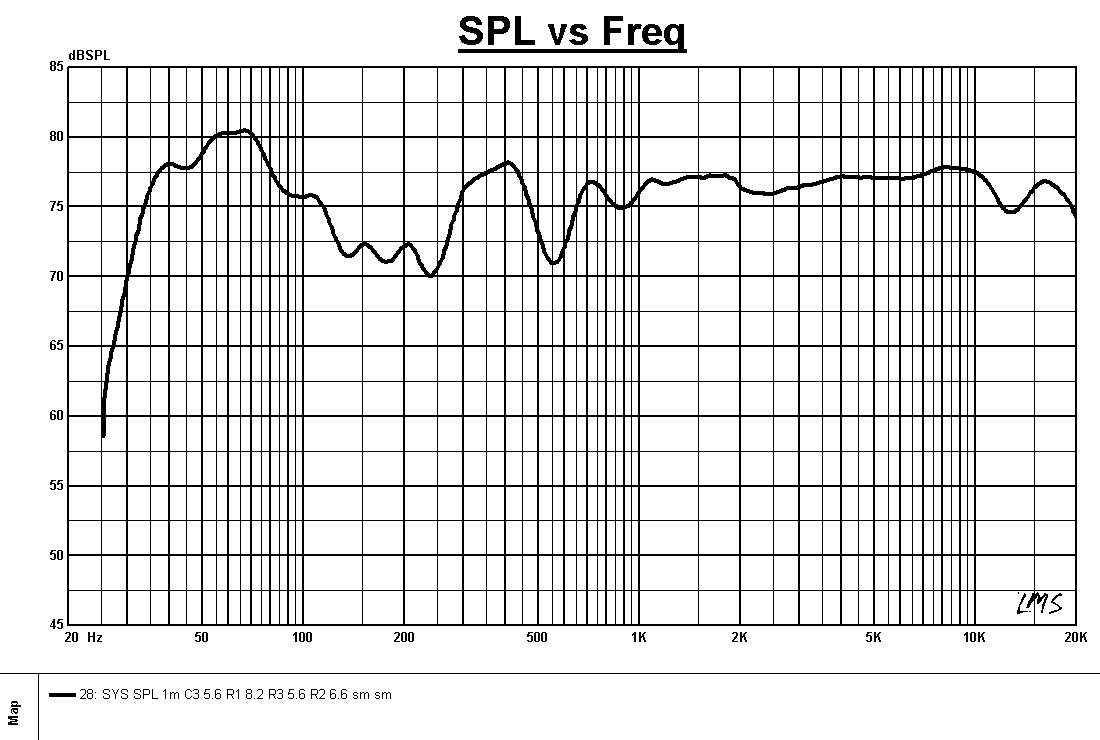

     Это реальная АЧХ системы с фильтром:



     На абсолютное значение звукового давления не стОит обращать внимание. Реальная чувствительност АС - в районе 83 дБ.
     Ямы на 550 Гц и на 150-300 герцах - это интерференция отраженного от пола и прямого сигнала. В реальности их нет.

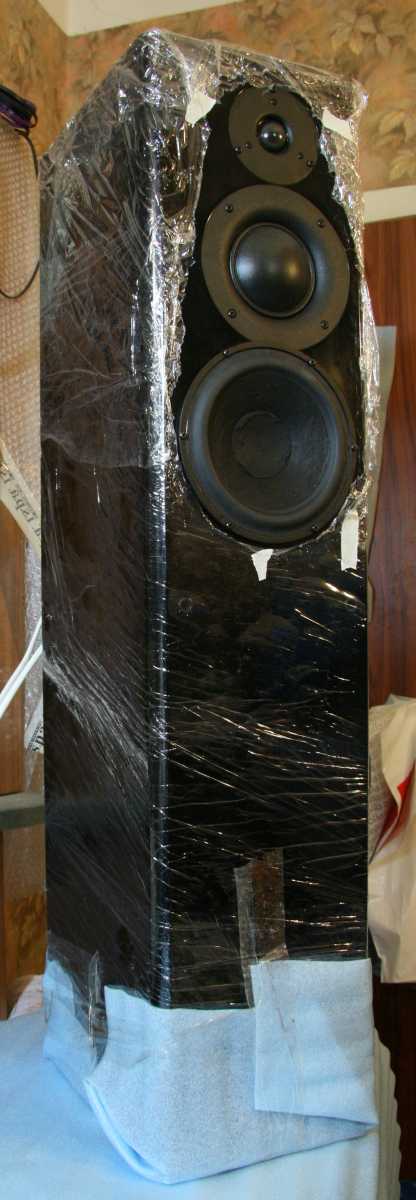

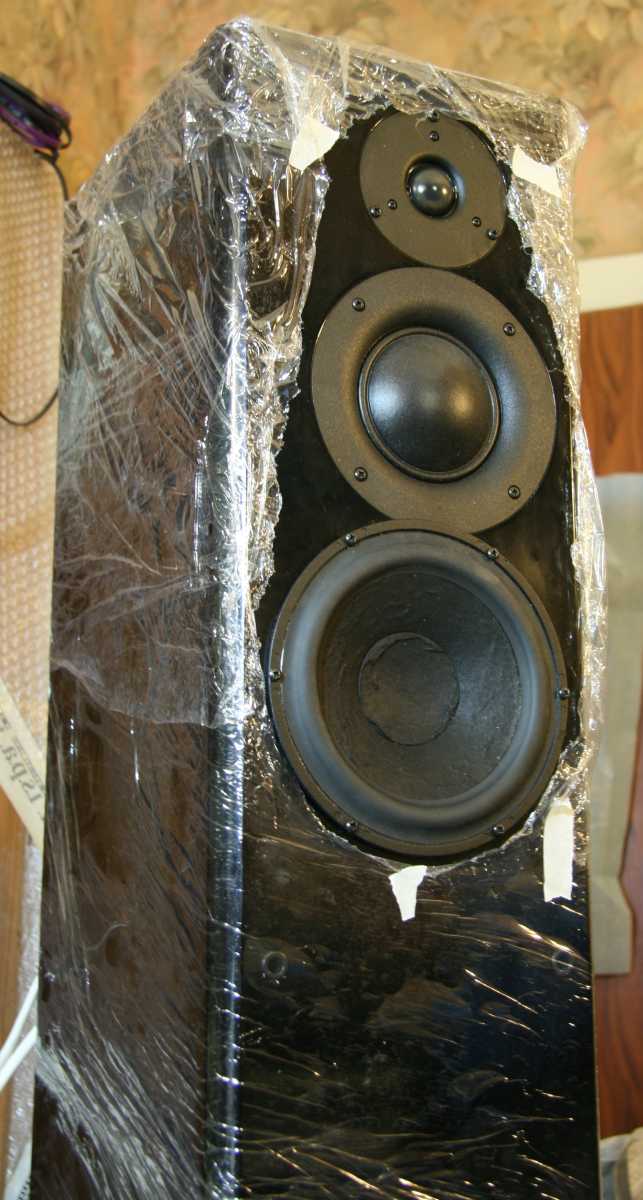

     Это собранная красавица в пеленках:



     И еще:



     Звучание АС хорошее. Мои полочники на 8542 на середине проигрывают этой системе, хотя у Сканспика 8542 на середине звучание очень хорошее.
     Описывать звуки словами - не мое призвание. Впрочем, если у вас есть авто, могу дать послушать эти АС домой.

     В создании АС, как всегда, принимал большое и неоценимое участие Дмитрий Демьяненко, за что я ему очень благодарен.


     АС была повторена несколько раз.

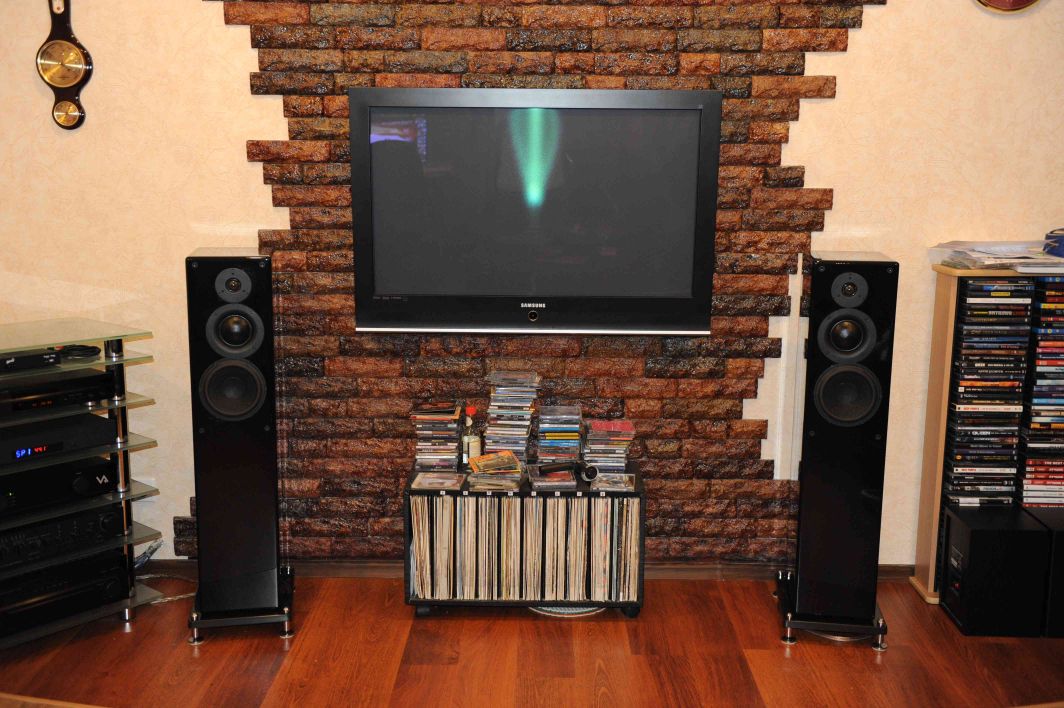

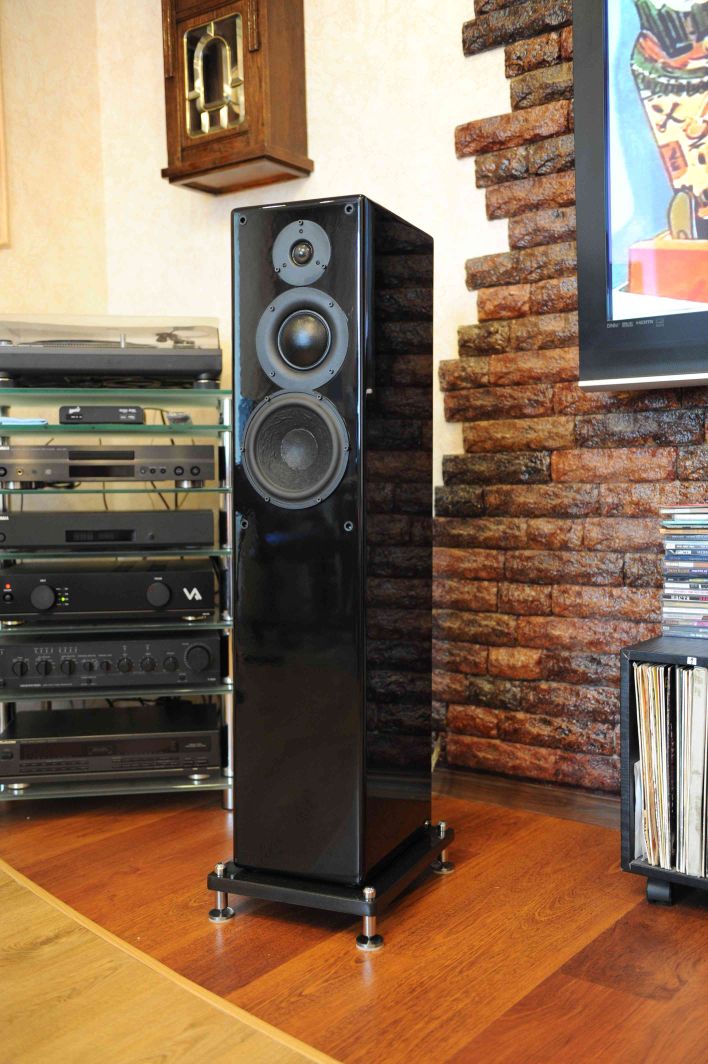

     Вот корпус в рояльном лаке:



     И еще:

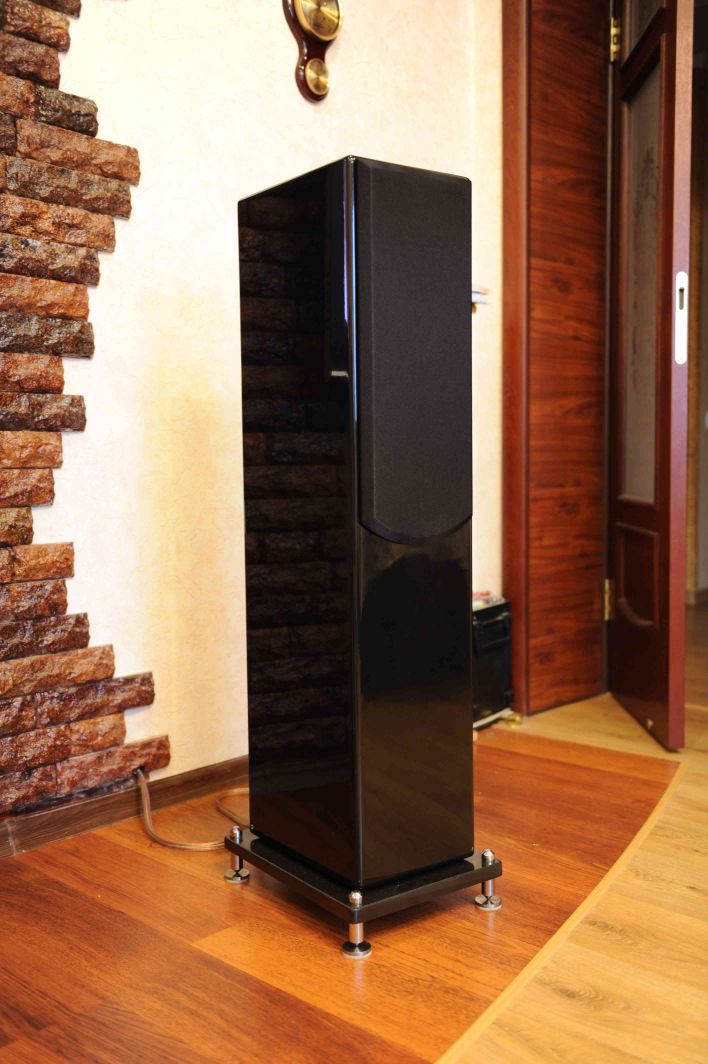

     с грилем:

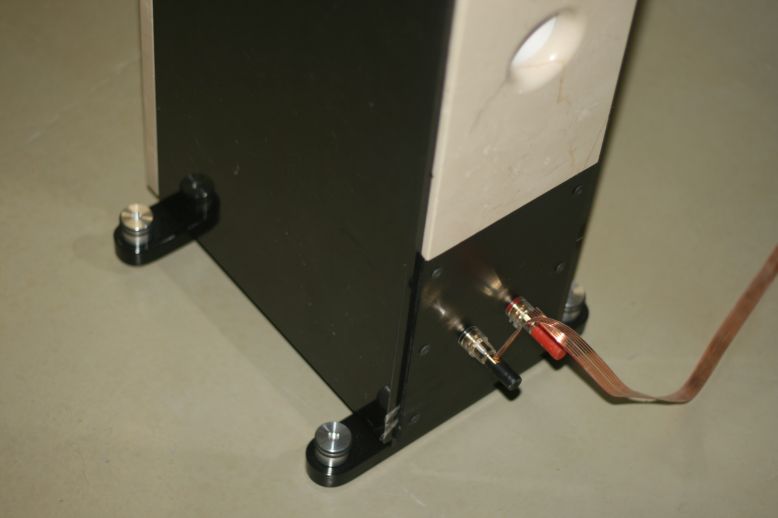

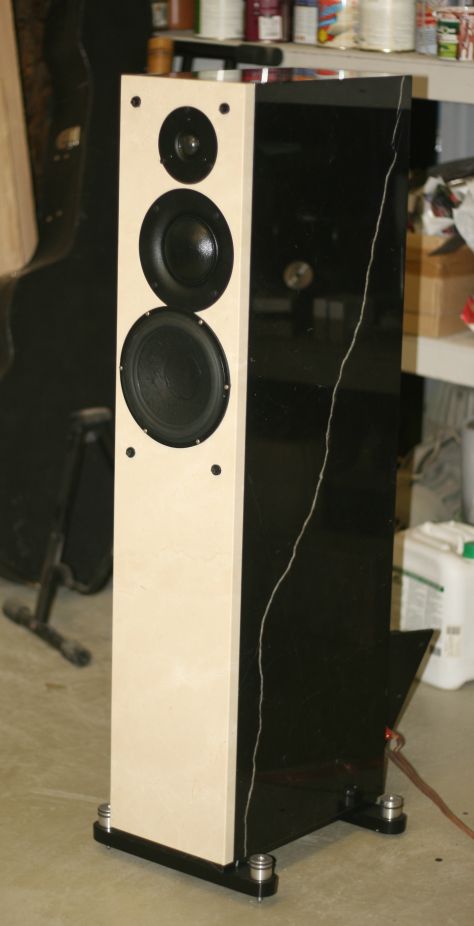

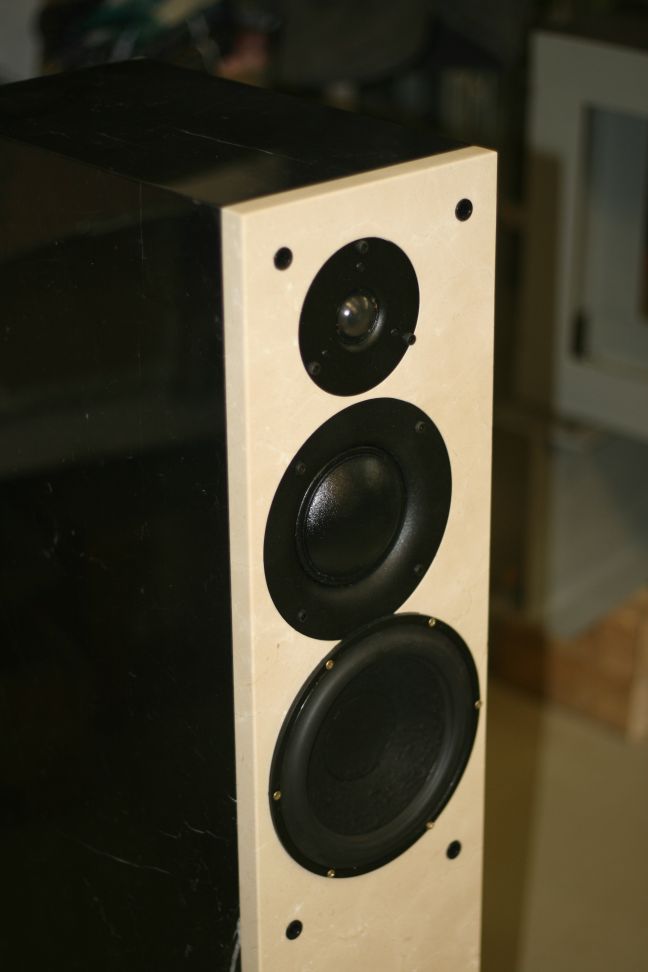

     Был сделан и мраморный корпус:

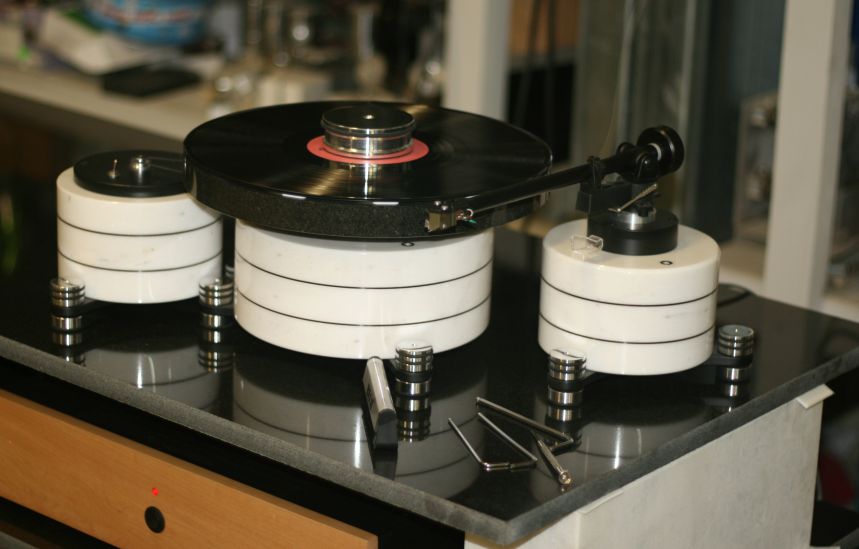

     А это мраморная же виниловая вертушка:
