Напольная АС МТМ на мидбасе SEAS H1152 и Morel MD30S
"Таблетка" на SEAS H1152 и Morel MD30S оказалась
довольно удачной конструкцией и хорошо стыковалась с
сабвуфером на Визатоне , и логично было на этих АС
построить домашний кинотеатр.
Я решил попробовать сделать МТМ дизайн на тех же динамических головках.
Это должны были быть узкие "столбики". Такая АС могла бы служить фронтальной в
кинотеатре или использоваться как стереопара с сабвуфером или без.
НЧ-СЧ головка серии Prestige
H1152 . На ней сделаны АС Proac Tablette 8 и Penaudio Rebel.
ВЧ головка
Morel MDT30s имеет фланец меньшего размера (94мм),
чем стандартные твитеры, что делает его более удобным для МТМ дизайна.
У меня все еще есть "тридцатки" из хорошей партии, прошедшей дополнительный контроль.
Корпус для этой АС был сделан в том же стиле, что и "Таблетки" - прямые столбики в шпоне.

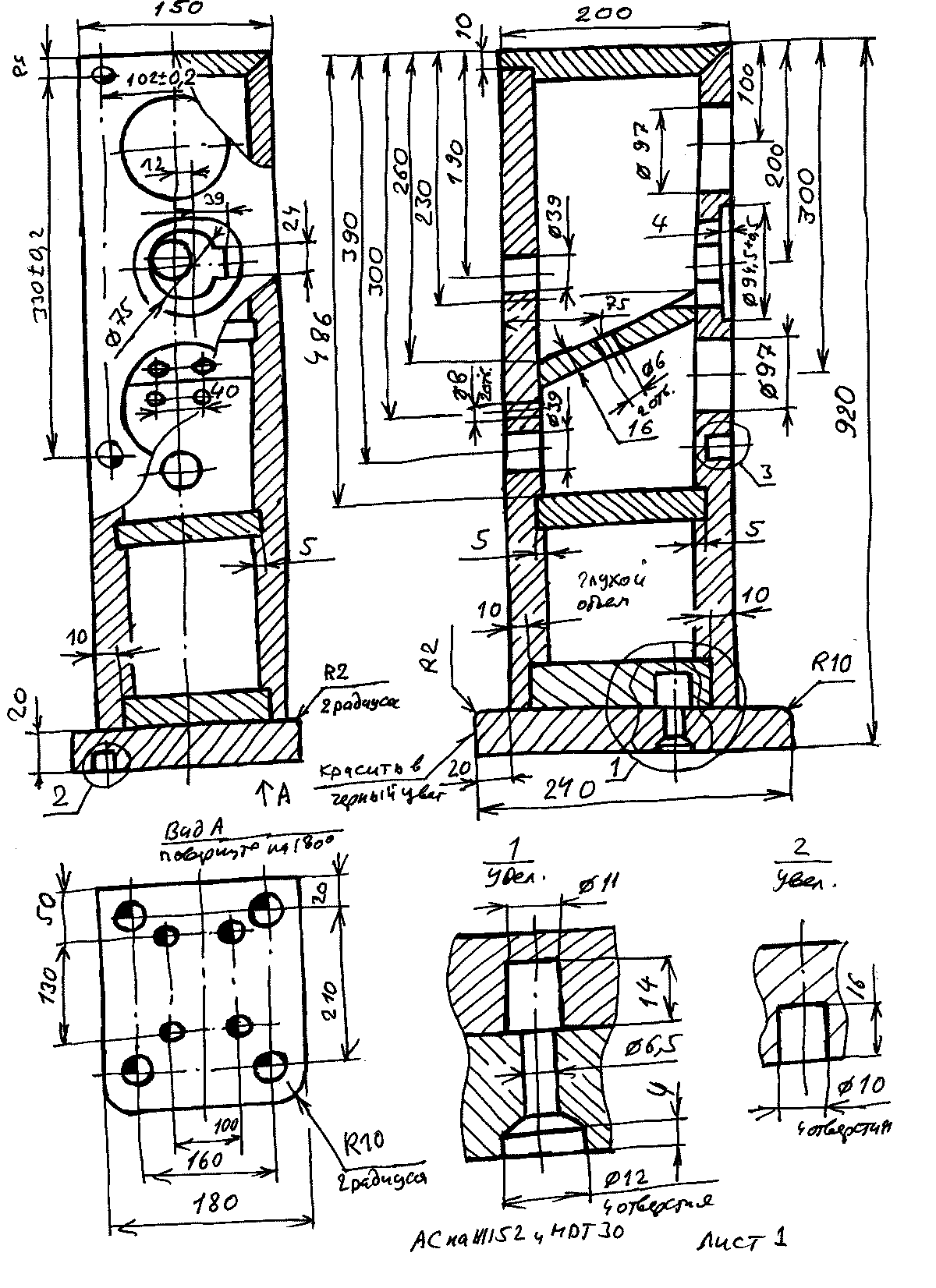

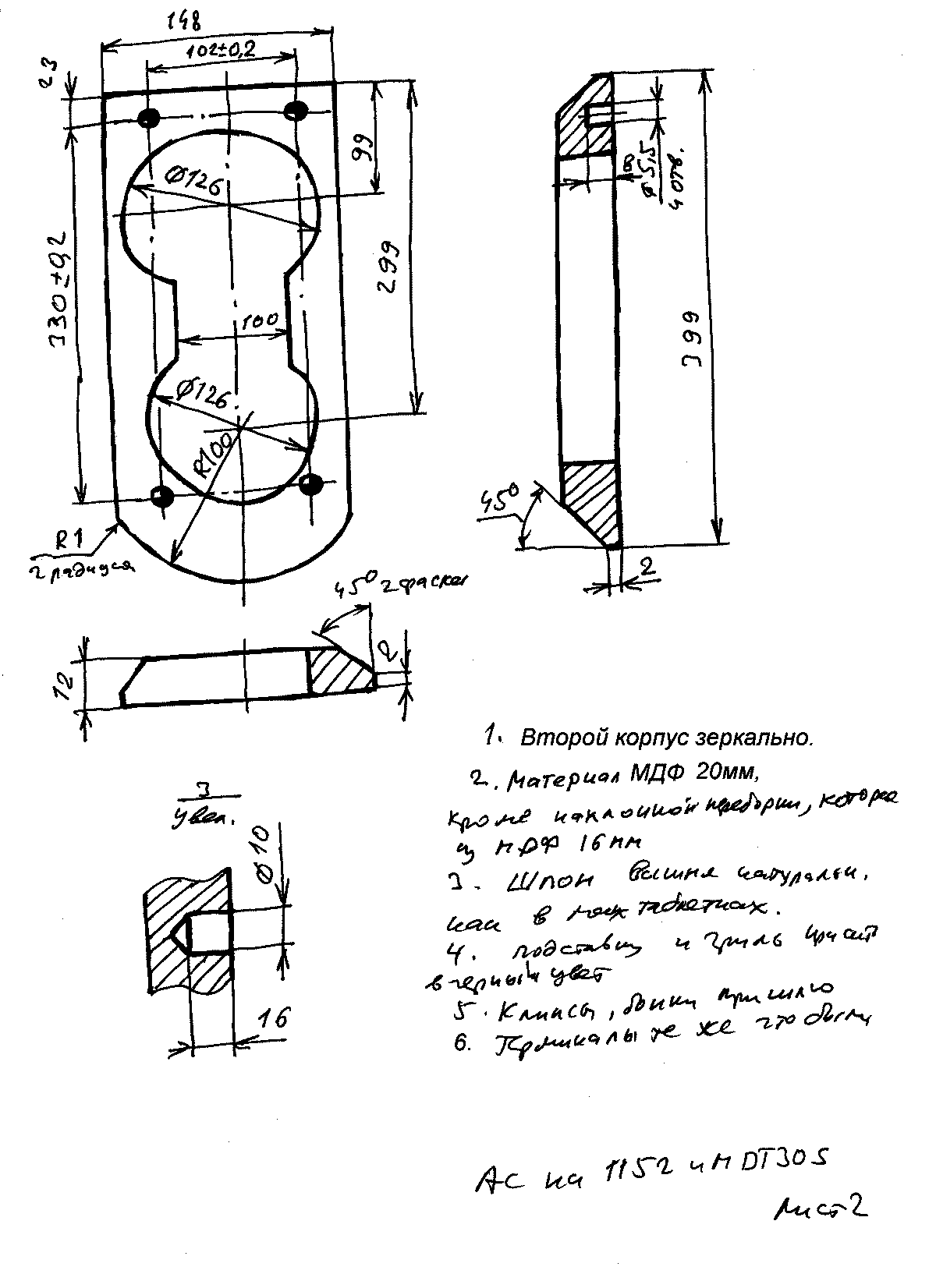

Вот эскизы корпуса:
Ширина корпуса меньше, чем у Таблеток.
Корпус разделен на 3 части. Нижняя - глухая (туда можно засыпать что-то тяжелое, вроде песка),
и верхние, разделенные наклонной перегородкой.
В них располагаются фильтры, трубы ФИ и динамики.
Боковые стенки отсеков, где расположены динамии, обклеены герленом за исключением мест, где приклеен фильтр.
Я поместил два мидбаса в несообщающиеся объемы по двум причинам:
- чтобы корректно померить все динамики;
- чтобы размыть вертикальный стояк наклонной перегородкой и повысить его частоту в 2 раза.
Верхняя часть имеет "грязный" объем 4.68 литра, а нижняя 4.59 литра. Стенки обклеены герленом.
"Чистый" объем обоих частей ("грязный" минус герлен, динамики, трубы ФИ и фильтры) - около 3.8 литра.
Лучше было опустить нижнюю перегородку на 1 см, чтобы увеличить нижний объем,
так как фильр располагается в нем.

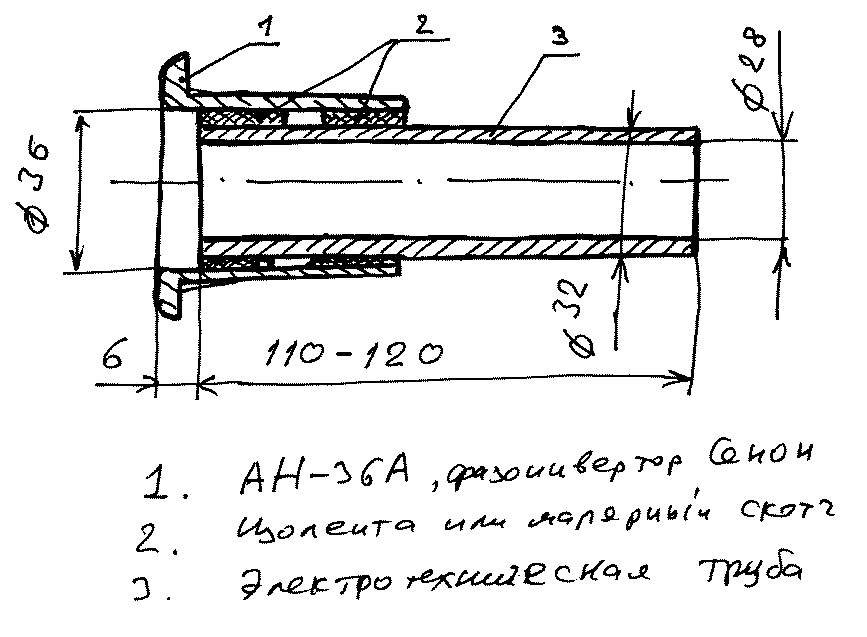

Фазоинверторы имеют следующую конструкцию:
Оголовок фазоинвертора куплен в магазине "Чип и Дип", а труба сделана из электротехнической трубы 28х32мм.
Я сделал трубу окого 120мм длиной, но можно было ее немного укоротить.
Корпус имеет высоту всего 920мм без шипов, и пищалка располагается на высоте порядка 750мм.
Поэтому, я рекомендую слегка наклонить шипами корпус назад, чтобы центральный лепесток диаграммы
направленности смотрел на голову слушателя. Можно, конечно, сделать корпус повыше миллиметров на 200, но я так делать не стал.
При измерениях и первом прослушивании синтепона в корпусе не было, но впоследствии я положил в оба отсека по кусочку размером 140х250мм.
При прослушивании без синтепона я не заметил огрехов в звуке.

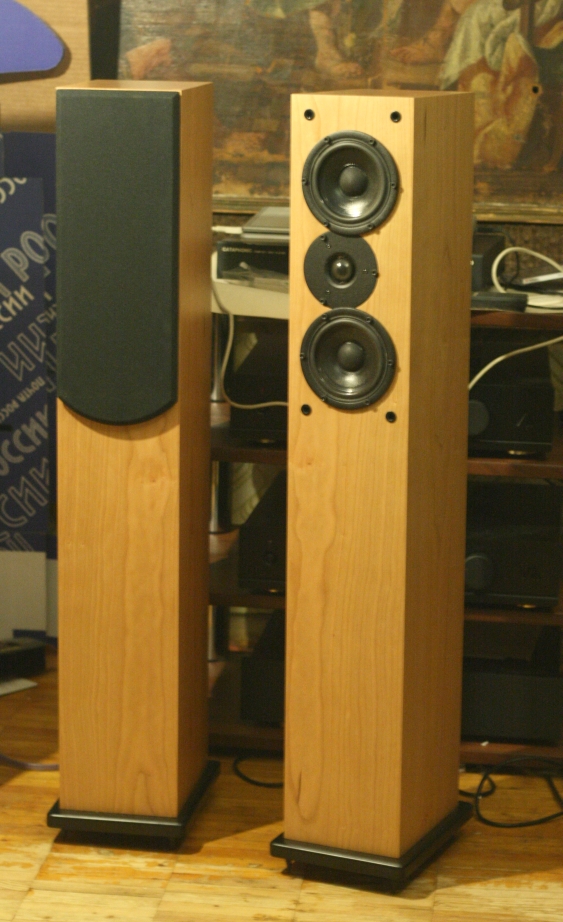

Вот фото АС спереди:

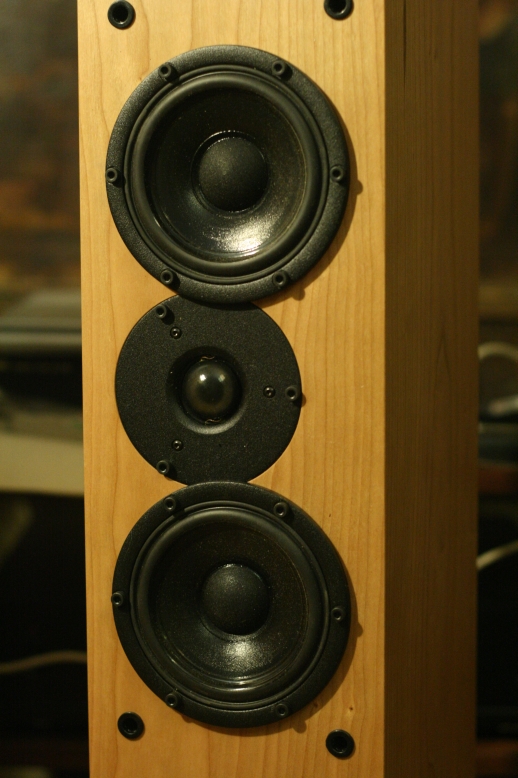

И динамики:
Твитер утоплен в переднюю панель заподлицо. Мидбасы "надвинуты" на пищалку.
Это хорошее решение со многих сторон:
- неполностью, но выравниваются акустические оси обоих динамиков по глубине,
- упрощается передняя панель,
- сближаются центры излучения, что улучшает характеристики направленности.
Корпус имеет простую конструкцию, что позволяет его легко повторить.
Можно, наверное, было сделать подставку побольше для лучшей устойчивости.

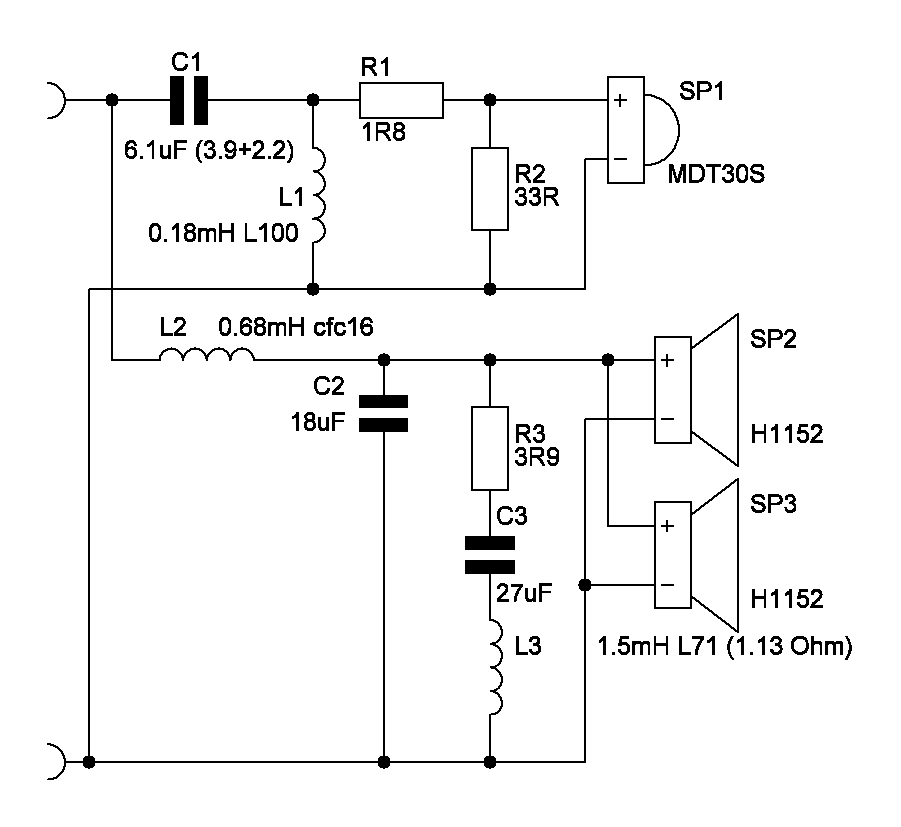

Вот схема кросовера:
В кросовере использовались конденсаторы Mcap Supreme (C1), Jantzen CrossCap (C2, C3)
и катушки L100 Мундорф (L1), L71 (L3) и ленточная Мундорф - cfc16 (L2).
Конденсаторы С2 и С3 можно Мундорф Мсар.
Посмотрим на результаты измерений.

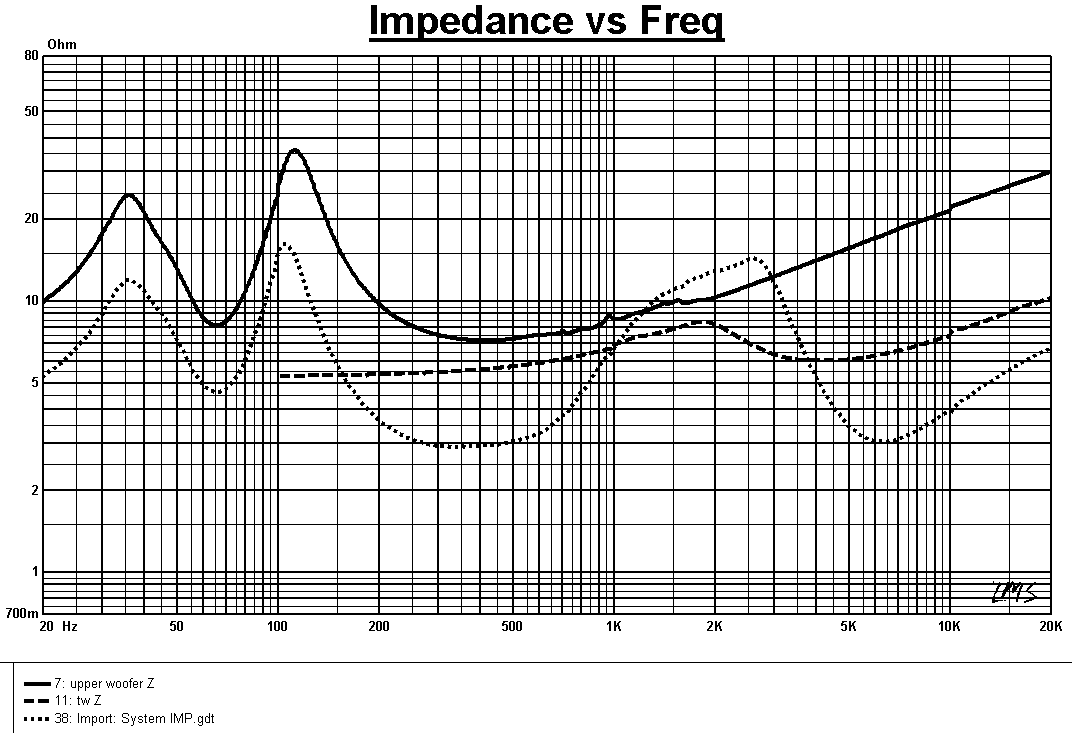

Это графики импеданса одного из мидбасов (сплошная), твитера (пунктир)и готовой системы (точки):
Небольшие зарубки на графике импеданса мидбаса соответствуют стоячим волнам в корпусе и концу поршневого режима диффузора мидбаса.
Эти графики сняты в пустом (без синтепона) корпусе.
Видно, что эффективность ФИ не очень высока (минимальный импеданс между горбами - 4.5 ома, а при высокой эффективности он был бы около 3 Ом. При окончательной сборке АС все утечки были устранены и эффективность ФИ повысилась.
АС является четырехомной и минимальный импеданс - около 3 Ом.
Видно, что частота настройки ФИ получилась в районе 65Гц. Ее можно было бы сделать повыше - герц 70-75.

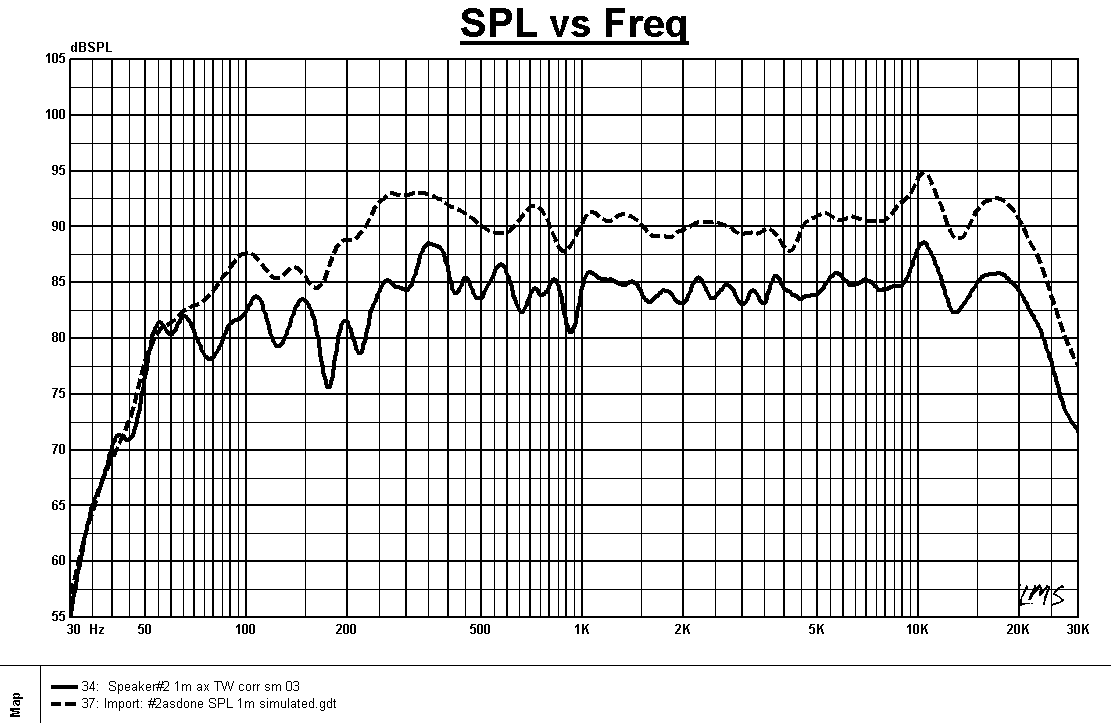

Это измеренная и синтезированная АЧХ системы с 1 метра (графики разнесены):
Видно, что результат, полученный с помощью симулятора и измерения с фильтром очень близки.
На поведение кривых ниже 500 Гц обращать внимания не стОит, так как это результат интерференции прямых и отраженных от пола сигналов в точке, где расположен микрофон.
Система получилась удачной: хорошая динамика и высокая чувствительность.
Спустя пару месяцев получилось сделать центральный канал на базе этого дизайна.

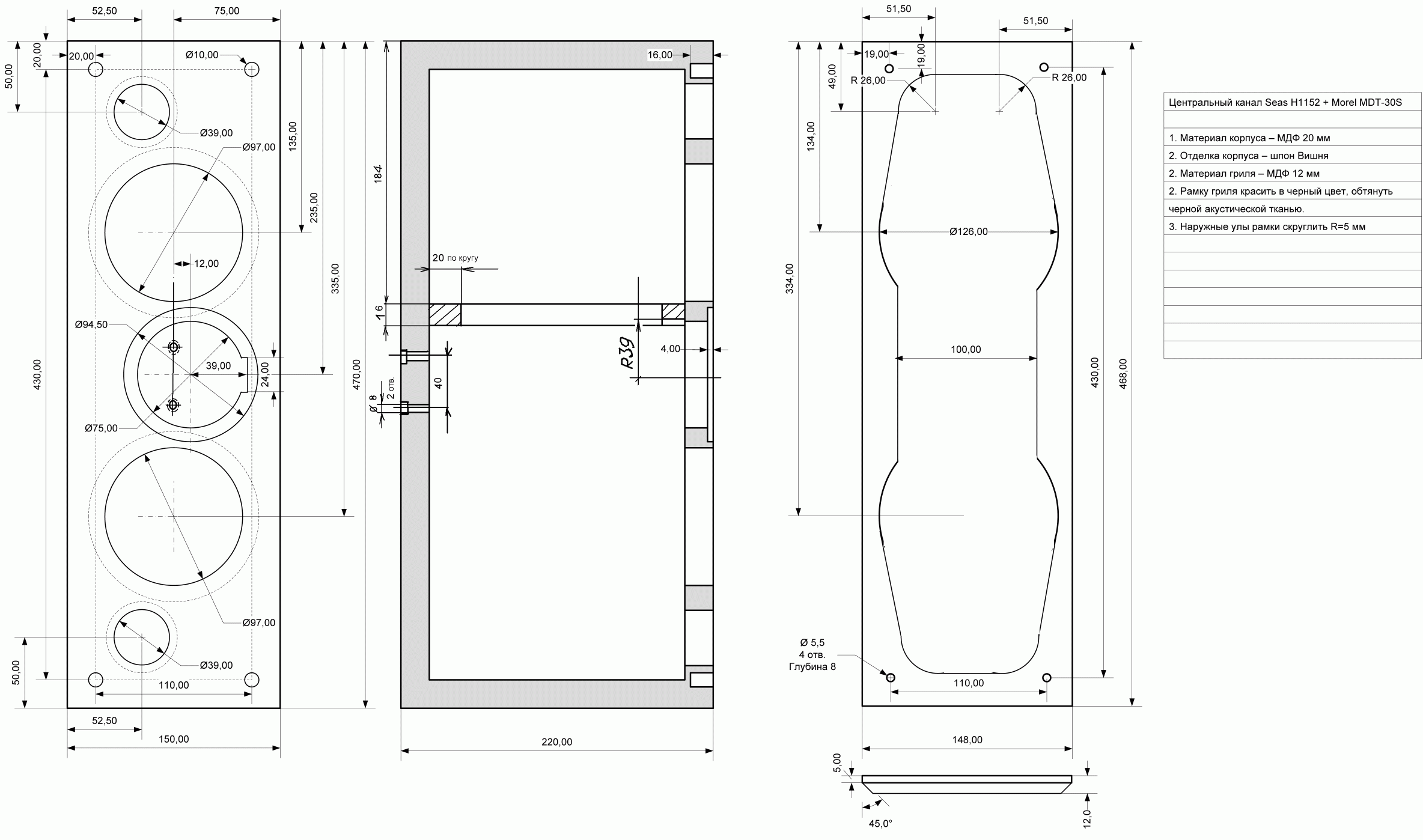

Это эскиз корпуса:

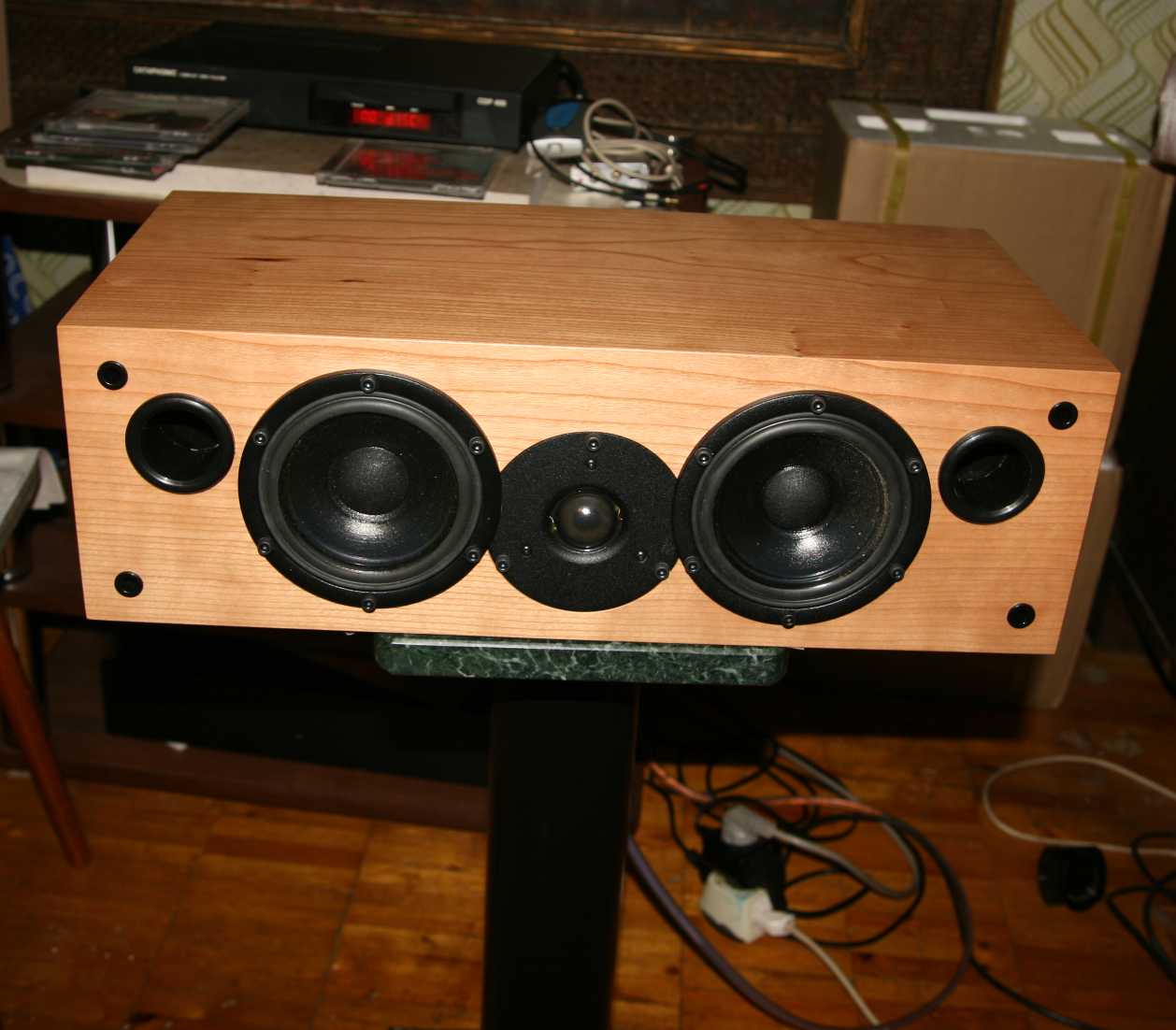

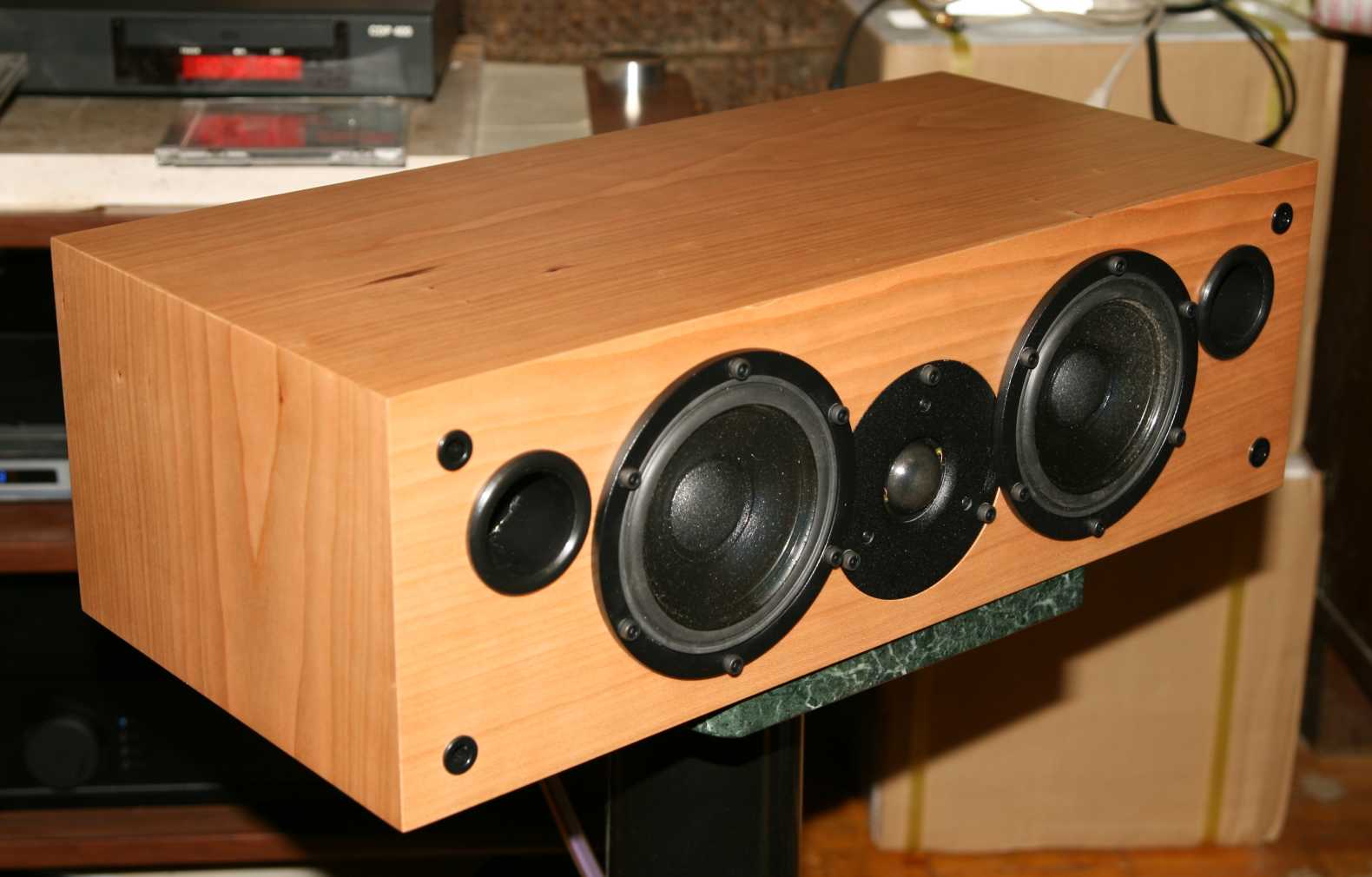

Получилось так:
