Акустические системы разработанные С.Д.Батем

     Сергей Бать - это человек который известен своими публикациями в "Радио". Свой первый радиоприемник он собрал в 1953 году - за два года до моего рождения. После он конструировал усилители, был соавтором книги "Техника высококачественного звуковоспроизведения" ( вместе с Николаем Суховым, который теперь издает "Радиохобби" ).


     В девяностых, выйдя на пенсию, он не бросил радиолюбительство, а стал делать акустику. Я повстречался с ним на выставке "Русский Хай Энд" 2000 года. Сейчас на его счету несколько десятков неповторяющихся разработок АС, описания некоторых из них опубликованы в Штатах в журнале "Speaker Builder", ну и, конечно, в "Радио", "Практике" ( приложение к "Салону AV" ). О том, что это за человек, можно было увидеть на выставке HI-FI Show, где половина стендистов и представителей фирм хватали его за руку и усаживали слушать аппаратуру, а одни из начинающих экспонентов попросили о совместном фото на фоне своих изделий.

     Материалы помещаются здесь с разрешения С.Д.Батя, но описания и комментарии мои.

     Некоторые авторские экземпляры АС можно приобрести у самого автора: mail me! И вы станете обладателем авторской акустики.

Трехполосная система конструкции С.Д.Батя №1

     Эта конструкция была описана в "Практике" №1 за 2001 год (приложению к журналу "Салон AV") под названием "Трехполосные АС с высоким соотношением качество/цена".
     Правда, с тех пор цены на использованные в ней динамики поднялись (у производителя), а некоторые динамики перестали выпускать, конструкция представляет некоторый интерес. Я эту АС слышал (с последним вариантом фильтров). Из динамиков выжато все по максимуму.
     Это закрытый ящик (ЗЯ) объемом около 50 литров. Применены динамики "Пирлес". НЧ - 850140, СЧ - 821615 или 821385 и ВЧ - 810665. Из всех наиболее низкокачественным является среднечастотник, поэтому в последующих конструкциях будут применены другие СЧ динамики. Высокочастотный динамик - достаточно интересный. Он выпускается больше 20 лет и стоял еще в АС фирмы "Тандберг" и "Пирлес", когда те выпускали акустику. Последние колонки завозились в СССР и продавлись через "Березку" (люди моего возраста знают, что "Березка" - это не дерево, а магазин, где "отоваривались" за "чеки". Именно в этих АС (не Батя, а "Пирлес") Лихницкий восстанавливал подвесы басовиков. Басовик 850140 уже не выпускается, но может быть заменен на 850146, который обладает бОльшим линейным ходом диффузора. Высокочастотник 810665 не имеет магнитной жидкости в зазоре и поэтому любители выкрутить тембры до отказа часто его жгут.

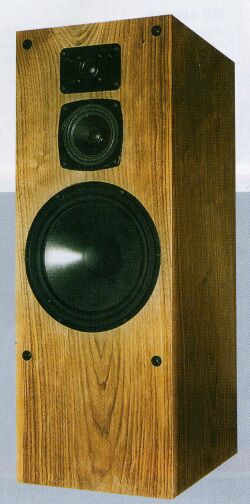

     На рисунке показан вид АС из журнала:

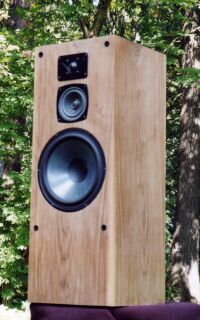

     А вот еще один вариант:

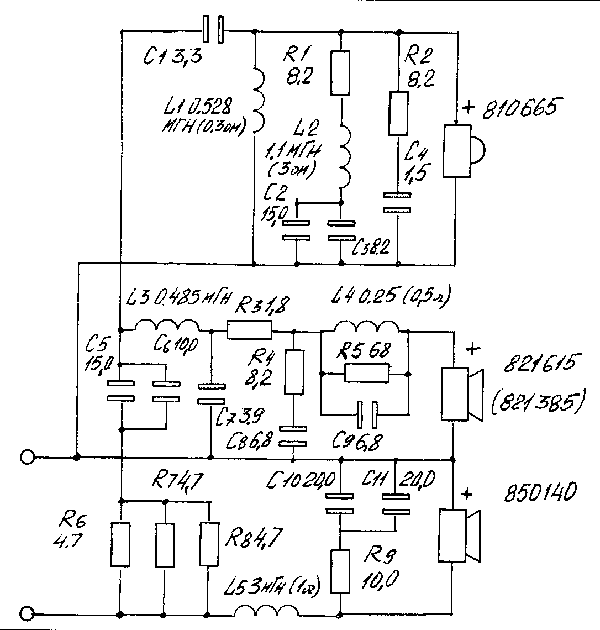

     Вот схема фильтров из журнала:

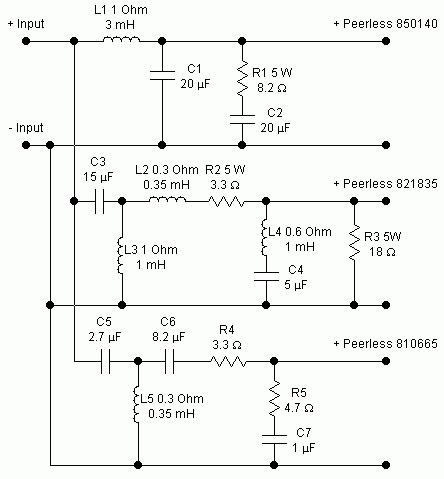

     А вот последний вариант схемы, просчитанный с помощью программы LEAP:

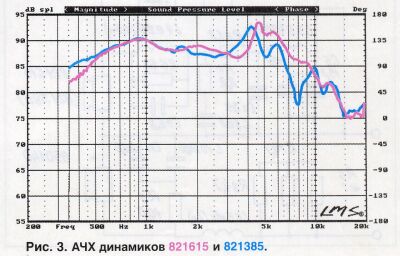

     Это АЧХ двух среднечастотников из журнала:

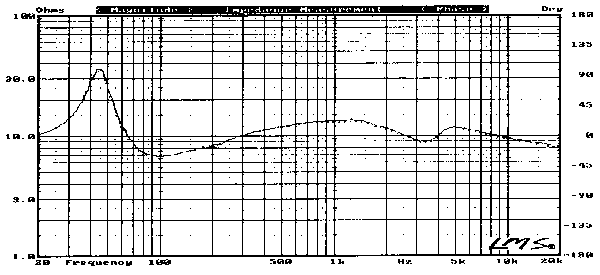

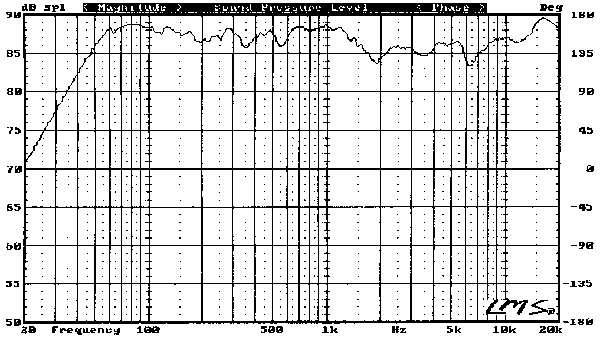

     Ниже показаны АЧХ и импеданс АС из журнала:





     А вот АЧХ динамиков с соответствующими фильтрами и суммарная АЧХ последнего варианта фильтра:





     И, наконец, импеданс АС с последним вариантом фильтра:



     Как видно, АЧХ вверху стала лучше, но нагрузку для усилителя АС стала представлять более сложную.

Вторая часть статьи
