Варианты трехполосной конструкции

     Как я уже говорил, среднечастотник Пирлес - не подарок. Гораздо лучше - бумажный среднечастотник норвежской фирмы SEAS H143. Он имеет ровную АЧХ и малые искажения.
     На базе предыдущей конструкции была сделана конструкция с этим средником. Я привожу здесь только фильтр:


     Акустическое оформление - тот же закрытый ящик (ЗЯ) объемом около 50 литров. Применены НЧ динамики "Пирлес" - 850140, СЧ "СИС" - H143 и ВЧ - 810665. Как уже говорилось басовик больше не выпускается, но его можно заменить на 850146, который даже лучше. Правда, он имеет чуть меньшую отдачу.
     Корпус сделан почти также как и в предыдущем случае, но под средник должен быть выгорожен отдельный объем в пару литров. В предыдущей консрукции этого не было, так как у СЧ динамика "Пирлес" уже есть задняя камера нужного объема.
     В том конкретном корпусе ВЧ динамик располагался у края АС, который располагался ближе к центру комнаты и почти на одном уровне со среднечастотником, который, в свою очередь, стоял ближе к наружному краю АС. Ассиметричное расположение высокочастотной головки уменьшает изрезанность АЧХ на высоких частотах за счет дифракции от передней панели АС.

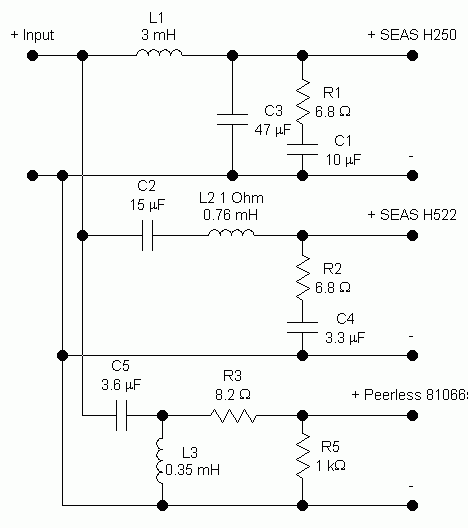

     А вот еще один вариант на басовике SEAS H250 (который норвежцы собираются снять с производства) и среднечастотнике SEAS H522:


     Басовик имеет бумажный диффузор и довольно высокую отдачу. Правда, полипропиленовый среднечастотник тоже имеет высокую отдачу и поэтому по отзывам человека, сделавшего эту АС у нее несколько приподнятая середина. Но этот фильтр проектировался без последующей доводки на готовом корпусе. Зато средник H522 имеет очень ровную АЧХ, выдерживает большую мощность и имеет низкую резонансную частоту, что позволило понизить нижнюю частоту раздела.
