Трехполосная акустическая система высокого уровня

     Это система, которая делалась под заказ в качестве второй системы в доме достаточно обеспеченного меломана. До этого нигде не публиковалась.
     Это закрытый ящик (ЗЯ) объемом НЧ звена около 30 литров. Применены динамики SEAS и пищалка "Пирлес". НЧ - SEAS Excel E004, СЧ - SEAS H143 и ВЧ - "Пирлес" 810665. Низкочастотный динамик размером 8 дюймов, диффузор которого сделан из специальной бумаги, стоит небольшого состояния и принадлежит к топовой линейке динамиков SEAS - Exsel Line. Среднечастотник и пищалка уже упоминались.
     Возникает вопрос, имеет ли смысл применение столь дорогого НЧ динамика вместе с более дешевыми СЧ и ВЧ головками. Решать это приходится в каждом случае повторения известной конструкции. Но динамик отличается отличной линейностью подвеса (чему посвящены исследования С.Д.Батя, которые скоро должны быть опубликованы).

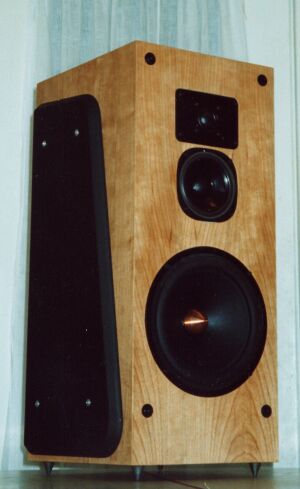

     На рисунке показан внешний вид АС:

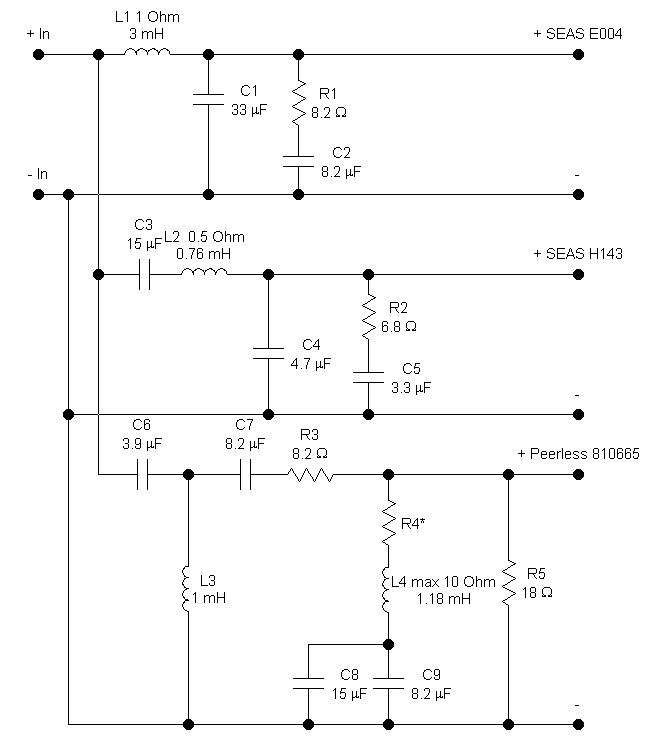

     Вот схема фильтров:

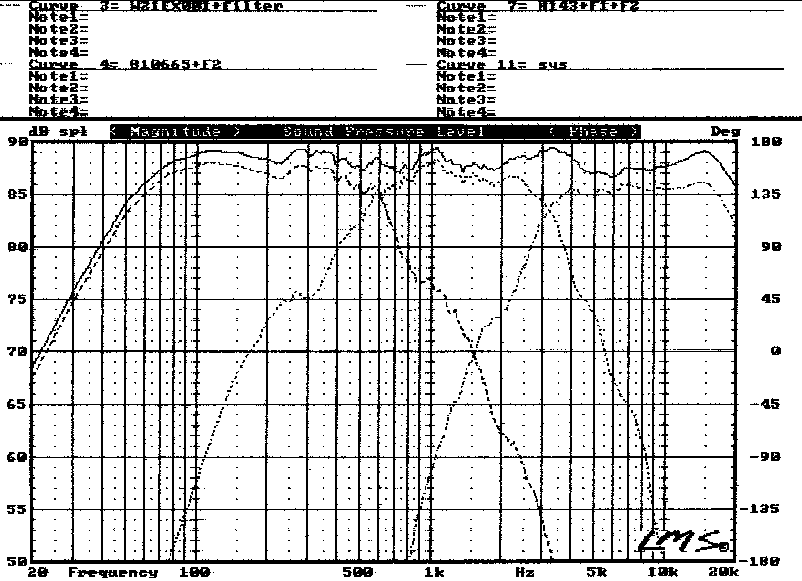

     Это суммарная АЧХ системы и АЧХ всех динамиков с соответствующими фильтрами:

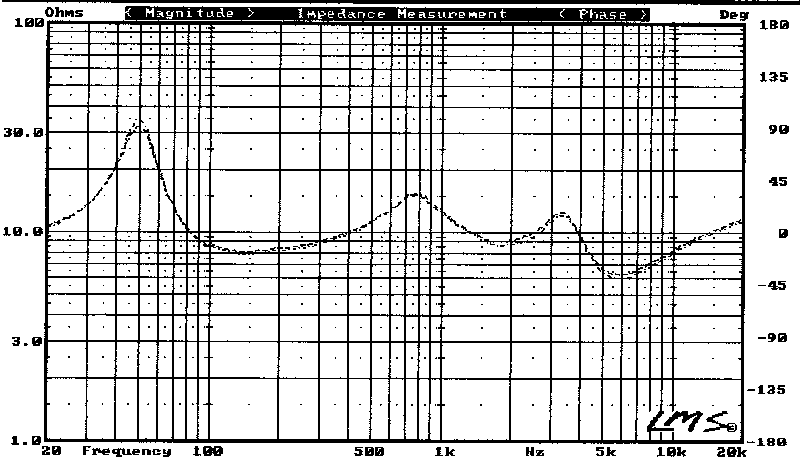

     Как видно, отклонения АЧХ укладываются в плюс-минус 2 дБ. Это импеданс системы (амплитуда импеданса точнее):

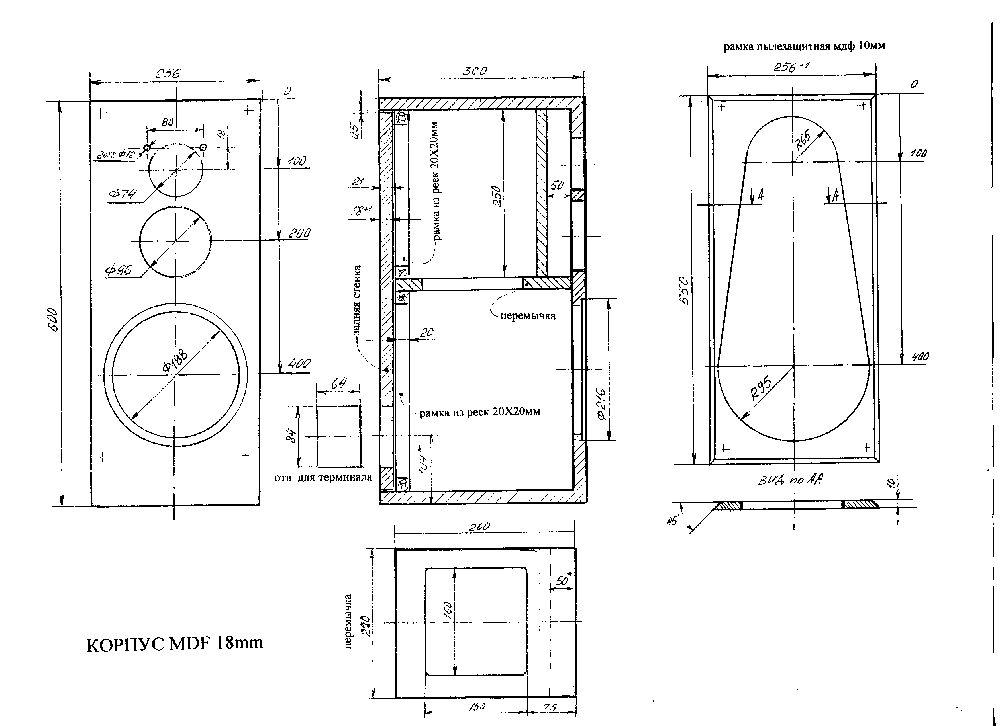

     И, наконец чертеж корпуса:
