Двухполосный минимониор на SEAS EXCEL E0042 и ScanSpeak D3004/6600

     Монитор на бумажном 15см мидбасе SEAS Excel E0041 и пищалке Morel MDT33 зарекомендовал себя хорошо. Его отличали высокое разрешение на средних и динамика. Хотелось сделать АС большего размера на 18см SEAS EXCEL E0042. Пищалку я решил использовать не Морель MDT33, как в меньшем собрате, а попробовать относительно новый "Иллюминатор" Сканспик: D3004/660000, которую многое хвалили, а Валерий Перевезенцев назвал полным shit.
     Корпус делал Ярослав из Казани - в рояльном лаке, как и у предшественника на E0041.

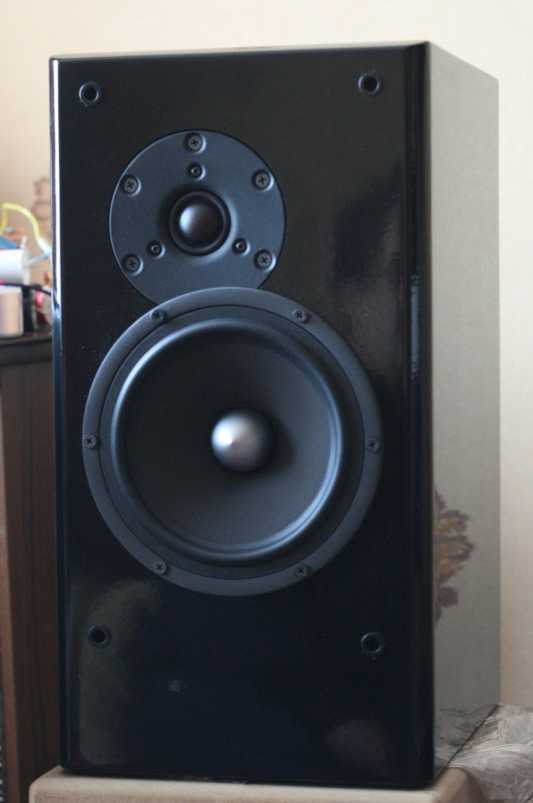

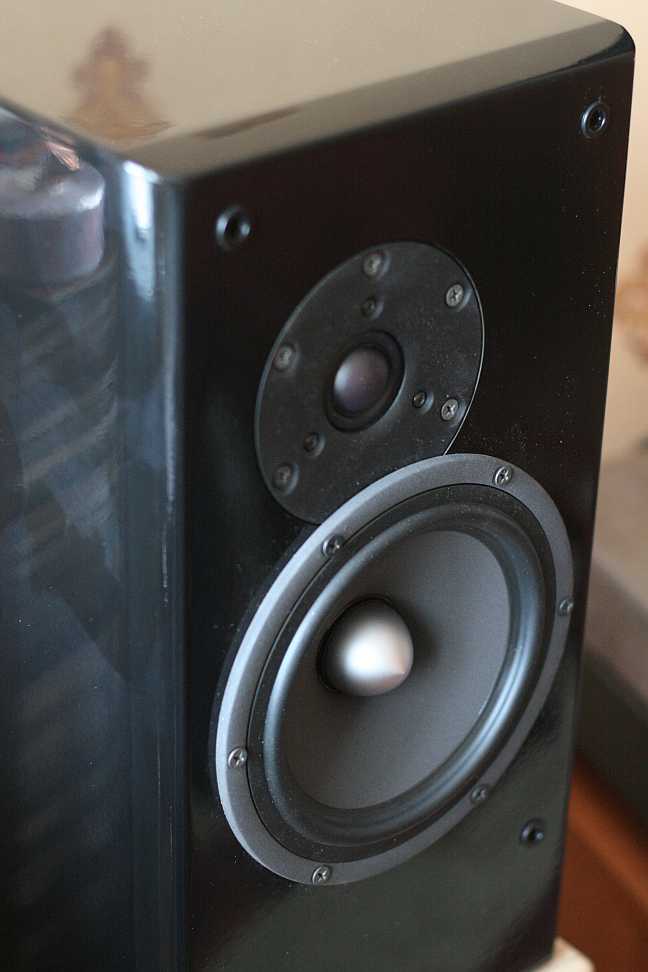

     Так выглядит готовый громкоговоритель:

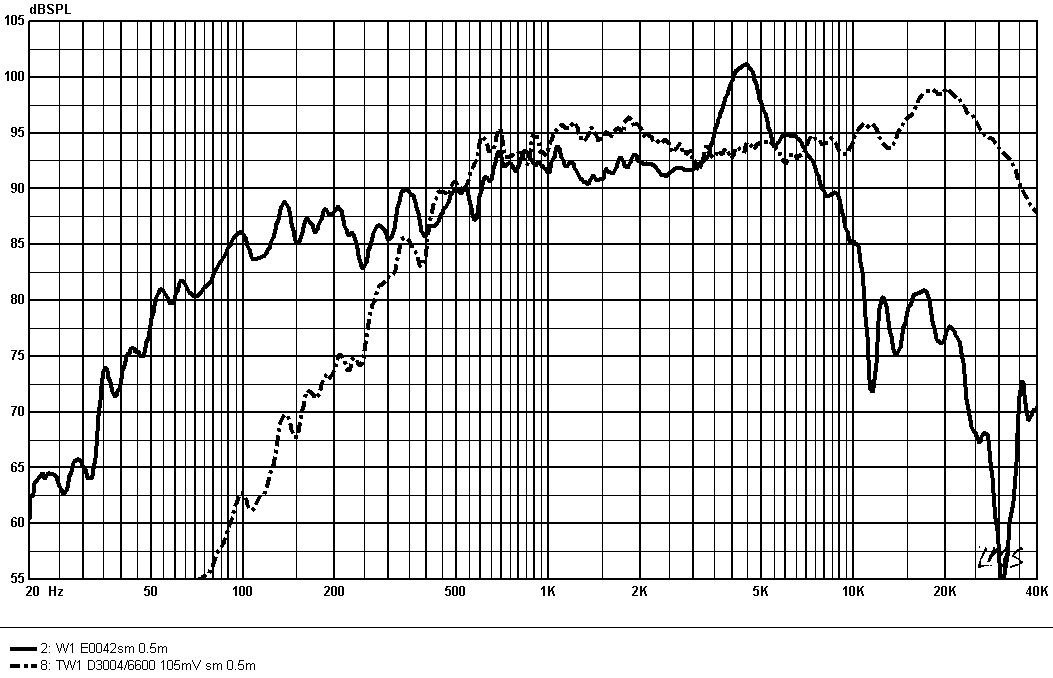

     Это АЧХ динамиков в корпусе.



     Тут много вещей, которые могут представлять трудность.
     Диффузор E0042 сделан из тонкой плотной бумаги (NEXTEL) и почти непропитан. Поэтому на верхней стороне АЧХ (4.5кГц) у него есть значительный выброс - 10дБ.
     В районе 1кГц (зона окончания поршневого режима), как и у всех бумажных СИСов, у него есть подъем, который усугубляется баффлстепом.
     Пищалка имеет выброс около 5 дБ в районе 19кГц. При этом она доигрывает до 30кГц.

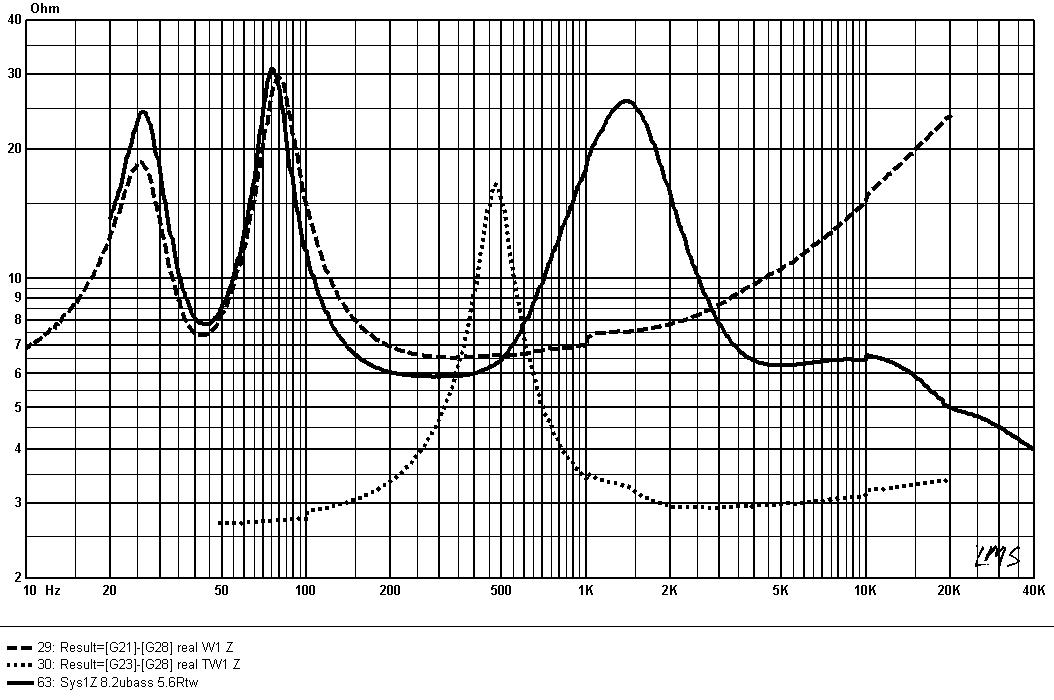

     Это импеданс головок и системы в целом (фазоинвертор длиннее, чем в конечном варианте для импеданса головки Е0042 и укороченный для импеданса системы):



     Видно, что настройка ФИ с фильтром получилась около 44Гц.

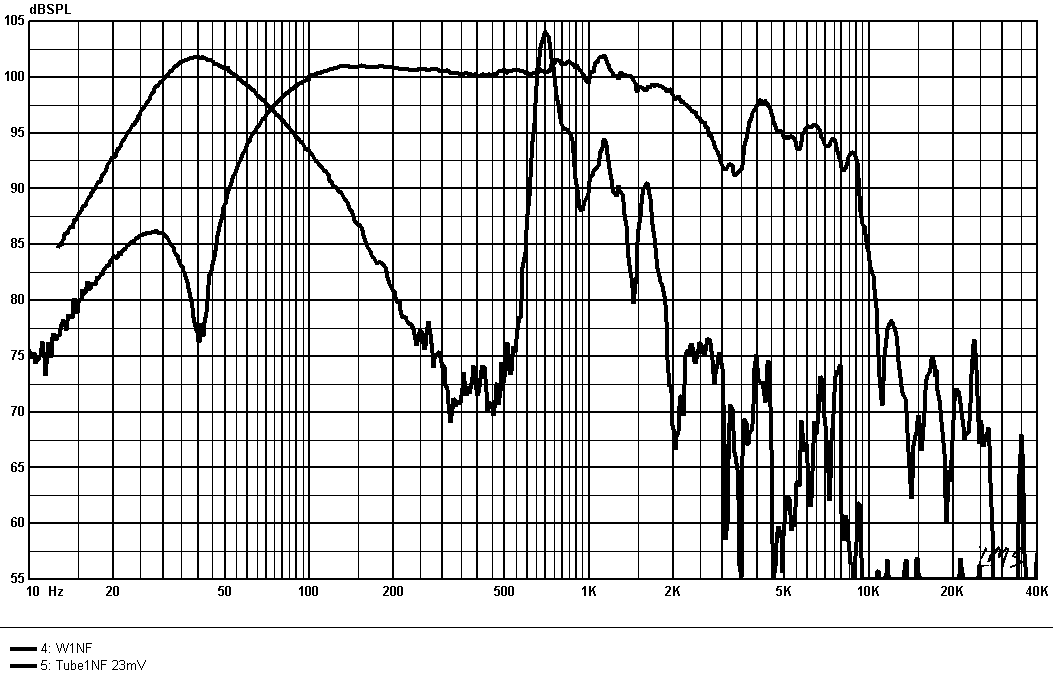

     Это АЧХ трубы и мидбаса Е0042 в ближнем поле (труба еще не укорочена - настройка около 40Гц):



     Видны все стояки и резонанс трубы. Впоследствии после перекладывания синтепона стояки были немного подавлены.

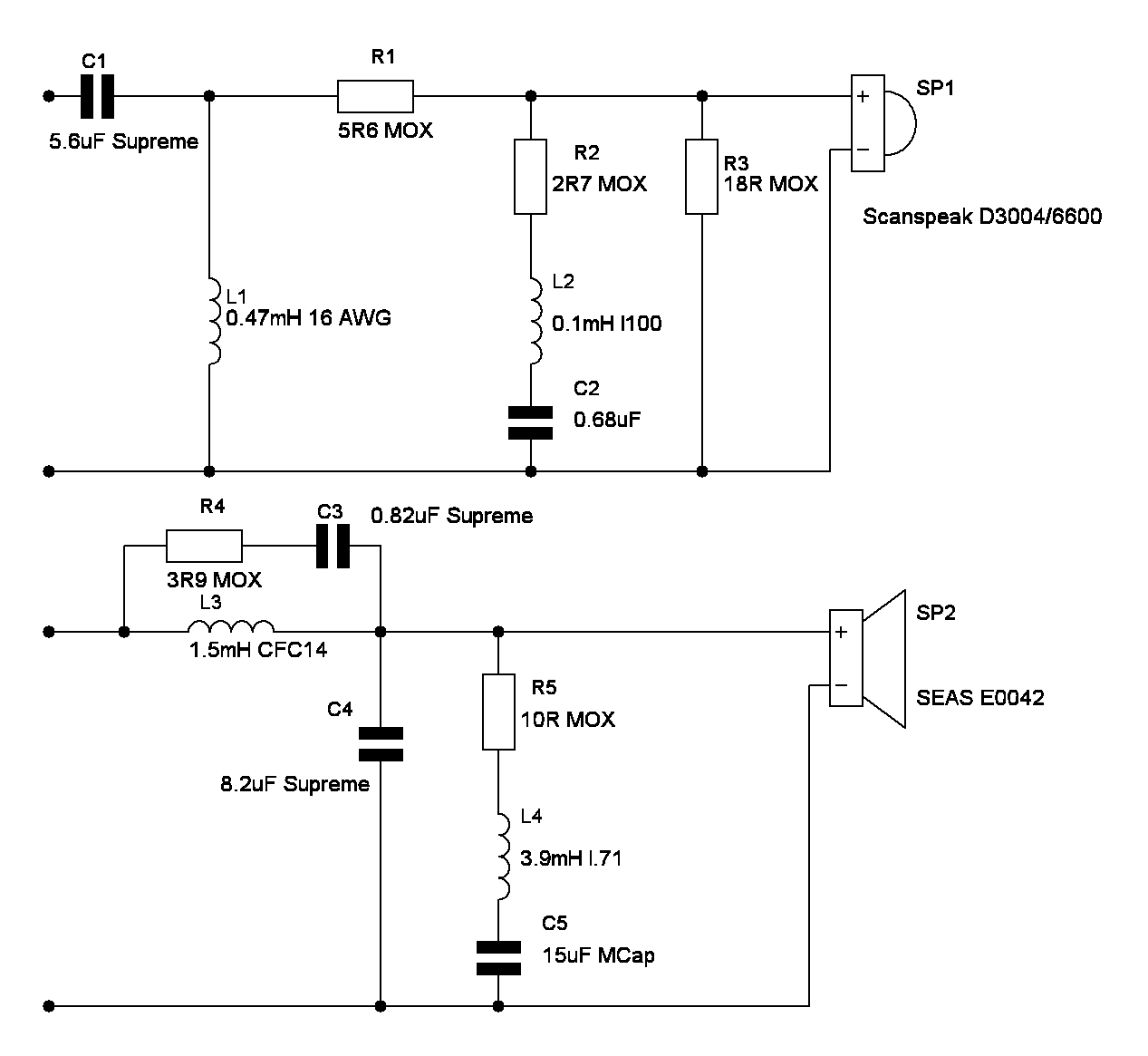

     Это схема кроссовера:



     Кроссовер получился довольно сложным, почти как и для меньшего брата E0042 - E0041.
     R4C3 вместе с катушкой L3 образуют режектор на частоте, примерно, 4.5кГц. При этом, общая крутизна спала ФНЧ L3C4 уменьшается.
     R5L4C5 - образуют еще один режектор на частоте в районе 1кГц.
     Я все же решил придавить выброс на пищалке на 19кГц с помощью R2L2C2, и, как выяснилось - не зря.
     Детали в кроссовере стоят: дорогие ленточные катушки и Мундорф (L1 и L3), проволочные L2 и L4. Конденсаторы Мундорф Суприм (C1, C3 и C4) и Мундорф MCap С2 и С5.
     Пищалку, которая мне очень понравилась, можно побаловать каким-нибудь особенно изысканным конденсатором, например, Mundorf Supreme Silver Gold.
     Надо отметить, что, хотя я и не слышу 19 кГц, и режектор R2L2C2 поставил на всякий случай, оазалось, что без него динамик играет намного хуже, и грязь лезет до самой середины! Я применил катушку 0.1мГн, хотя по симулятору выходило, что необходим контур с меньшей добротностью - катушка нужна была меньше, а конденсатор - больше. Я не стал пробовать отматывть катушку, так как эффект даже от такого неоптимального режектора был велик.

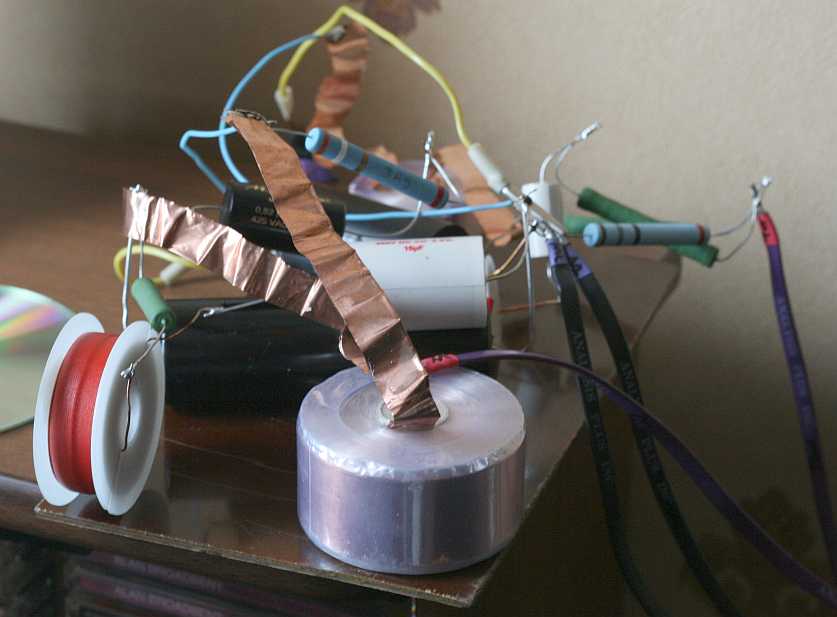

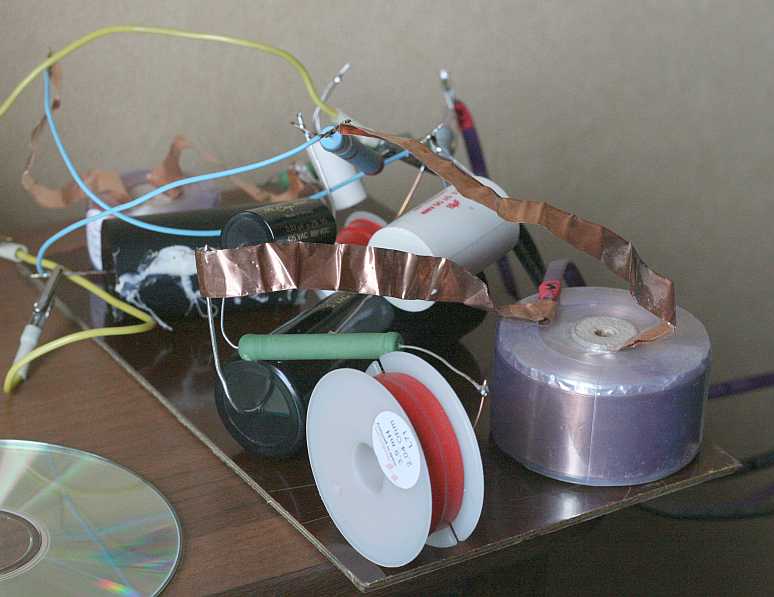

     Так выглядит полусобранный кроссовер:

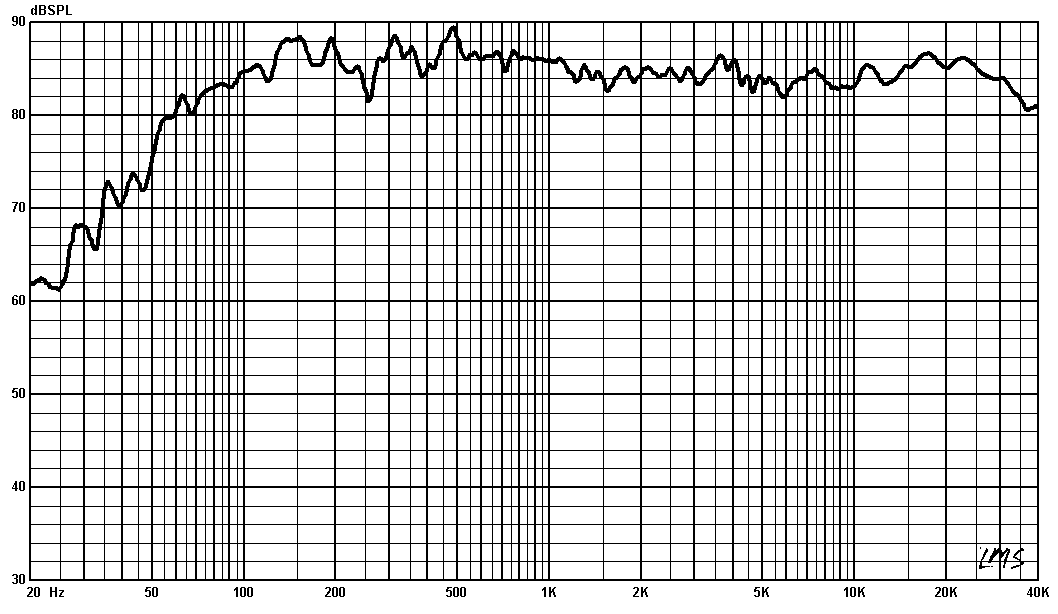

     Это АЧХ готовой АС:



     Видно, что подъем на 19кГц подавлен не весь, но, как я уже сказал - эффект и так был велик.

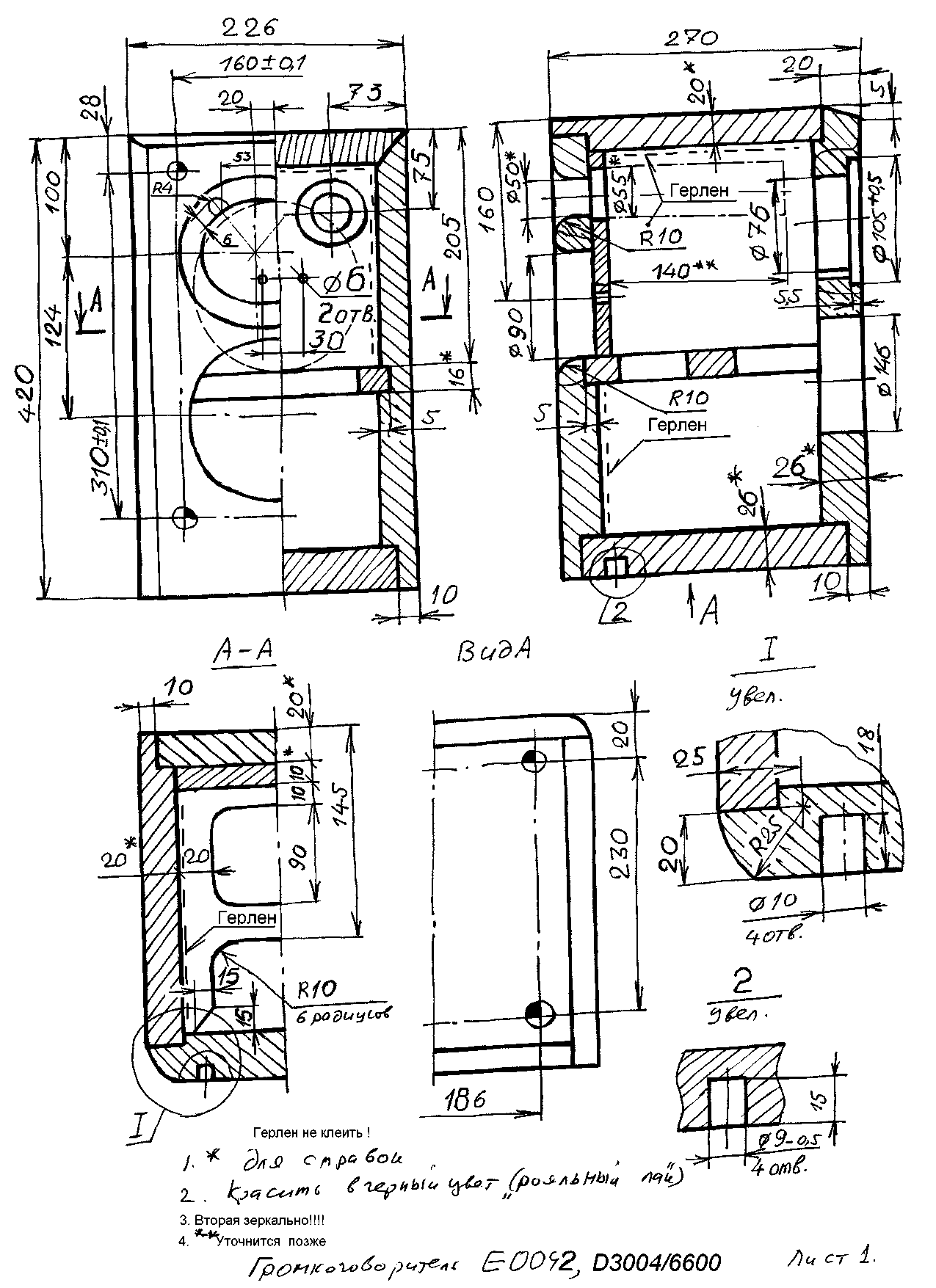

     Это эскиз корпуса:

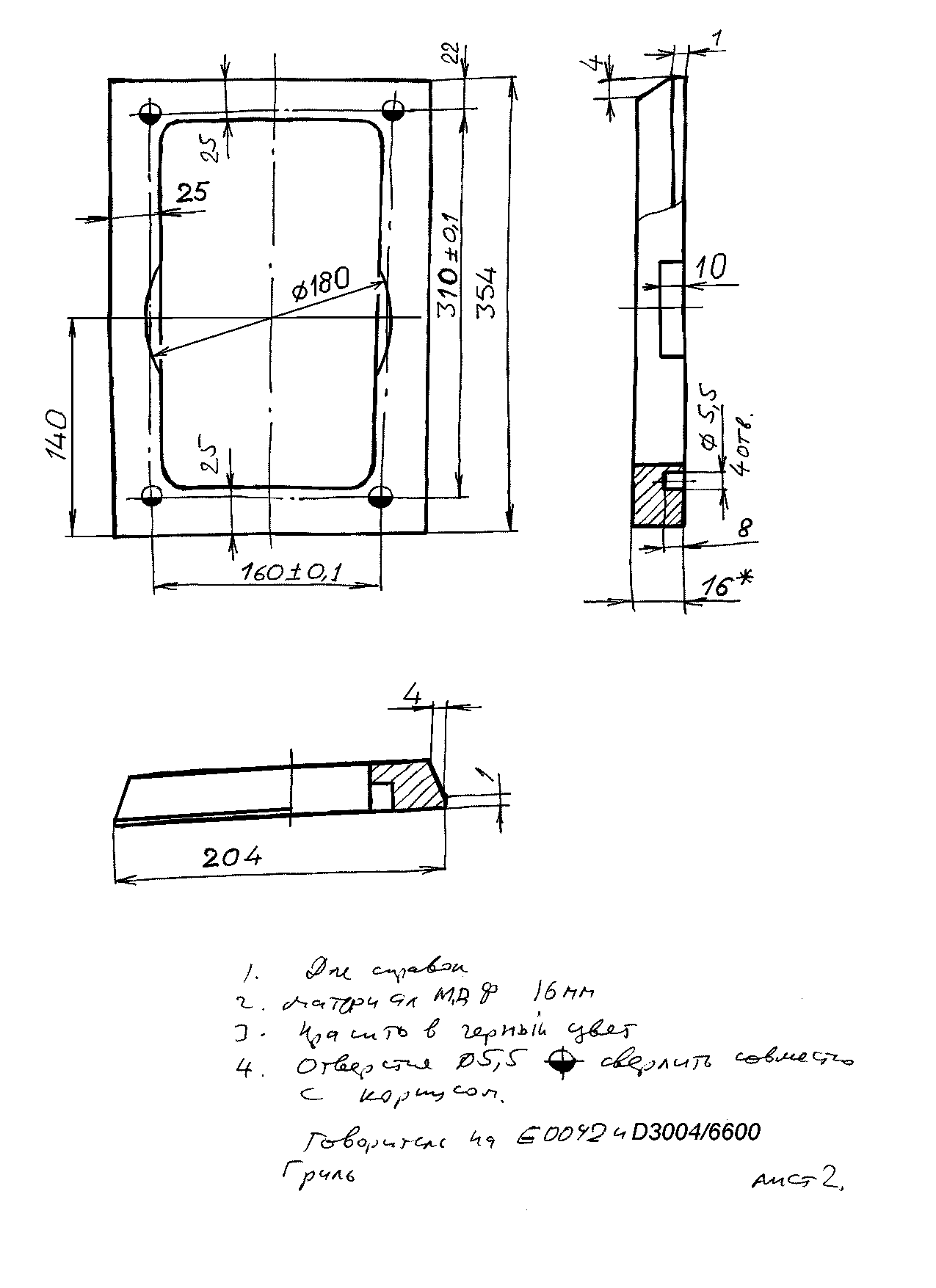

     Эскиз гриля.

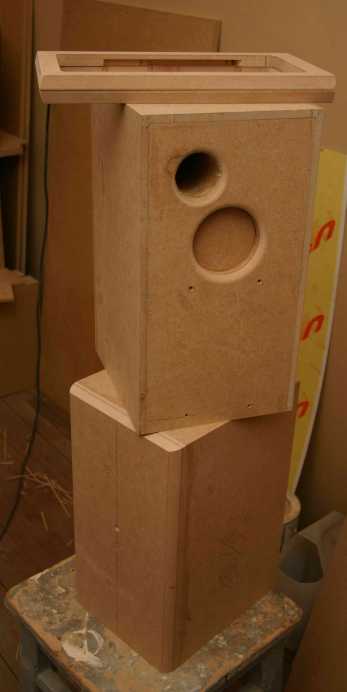

     Корпус в МДФ:



     Труба фазоинвертора представляет собой кусок картонной трубы диаметром 54мм и окончательной общей длиной (с раструбом) 170мм. Внутренний диаметр - 46мм.

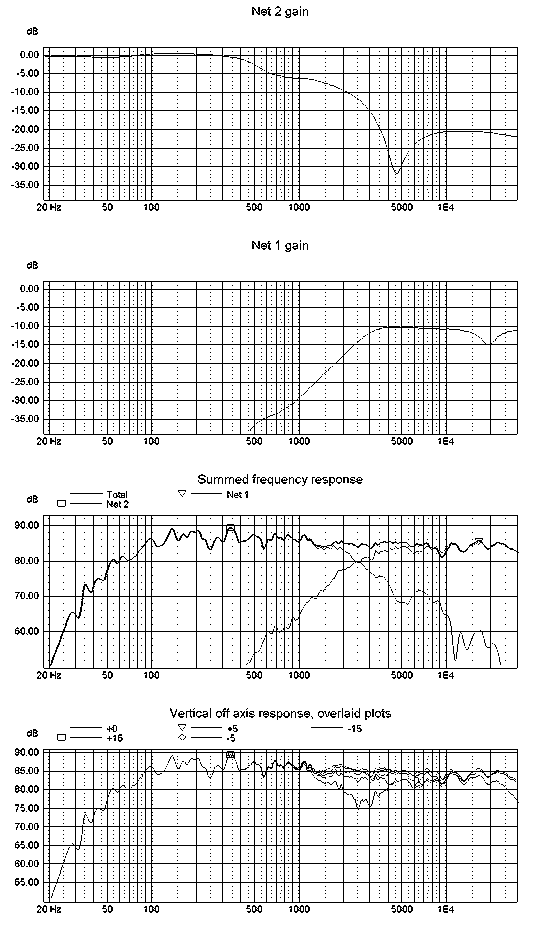

     Это результаты симуляции в LSPCad:



     Видно, что раздел - в районе 2.5кГц.
     На АЧХ фильтров видны все три режектора.
     Результат работы весьма порадовал: разрешение было велико как на басу так и в середине и наверху.
