Двухполосный минимониор на SEAS EXCEL E0042 и ScanSpeak D3004/66200

     Мне заказали АС на SEAS EXCEL E0042 и ScanSpeak D3004/6600 . У нее получился сложноватый фильтр, а ВЧ динамик имел подъем на 19кГц, который пришлось убирать дополнительным режектором.
     Хотя 19кгц не слышны многим непосредственно, но этот выброс на АЧХ все равно влиял на звук. После его устранения звучание стало более комфортным.
     У Scan-Speak есть похожая пищалка D3004/66200, в которой выброс на 19кГц, вроде был убран.
     Я решил попробовать новую пищалку, а не повторять старую конструкцию.

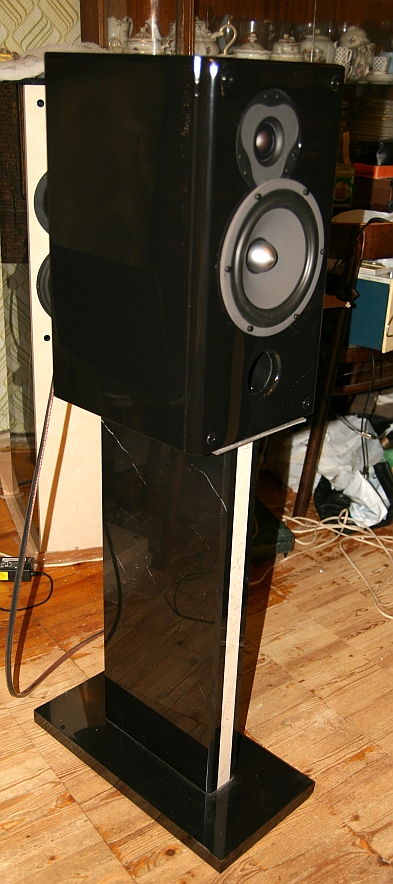

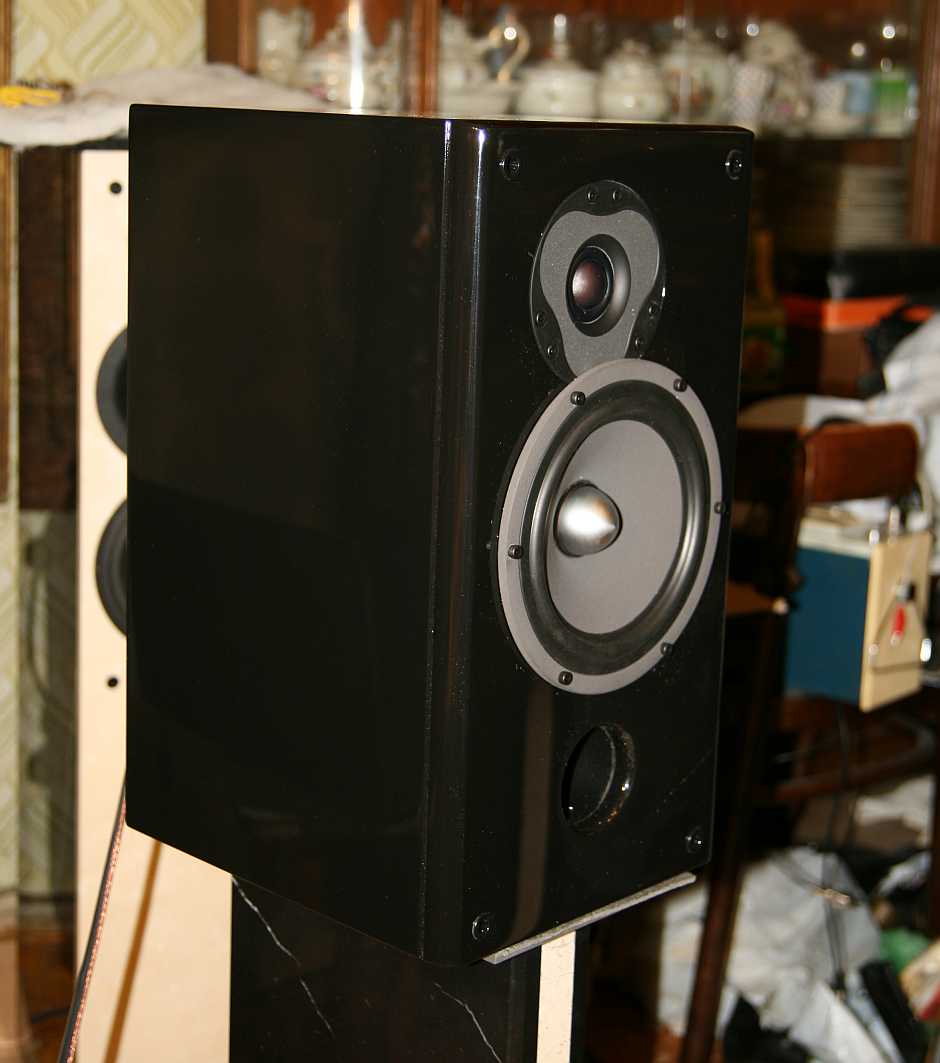

     Так выглядит готовый громкоговоритель:

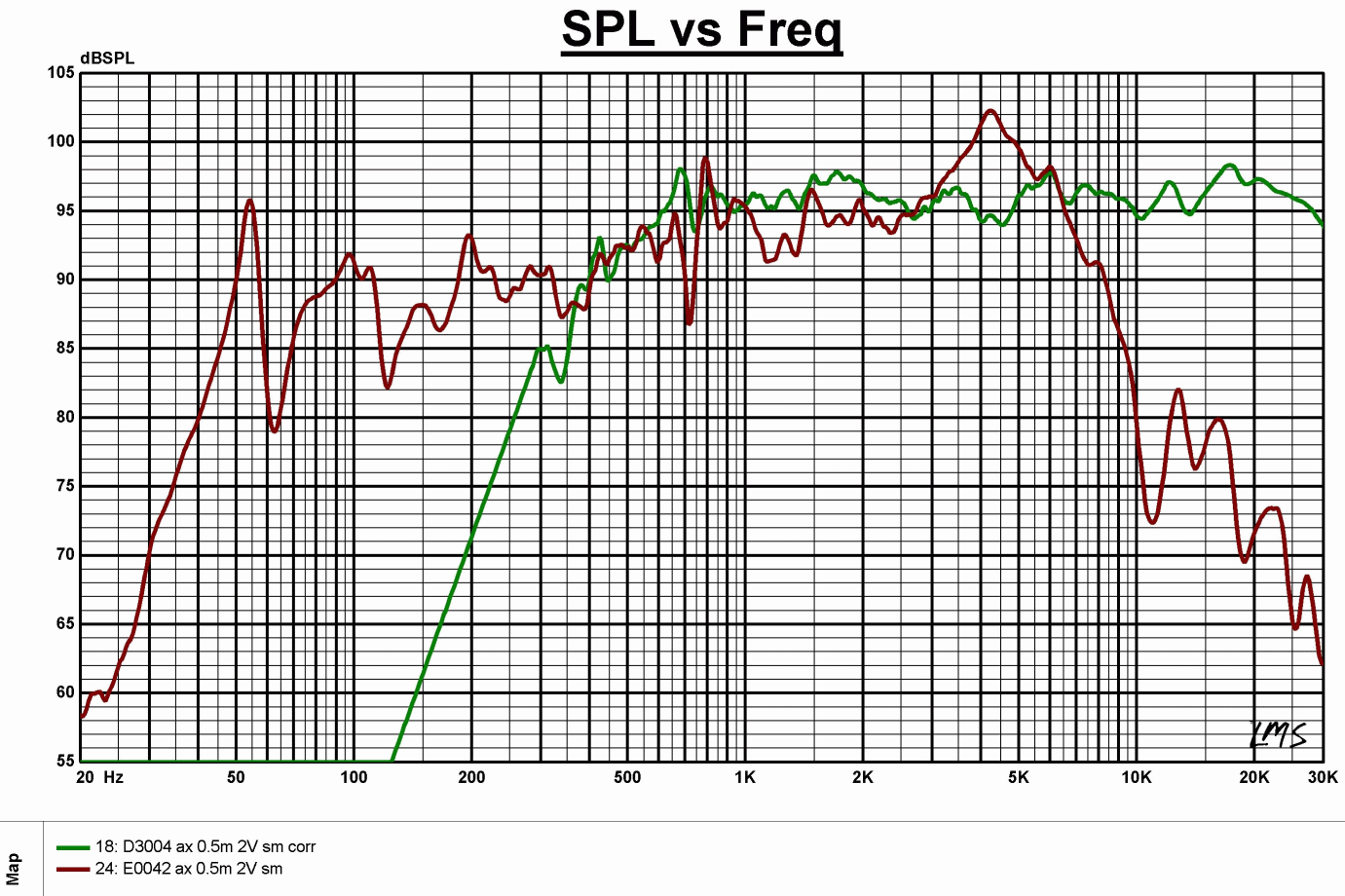

     Это АЧХ динамиков в корпусе.



     Как видно, выброс на ВЧ у пищалки в районе 19кГц почти не заметен. График скорректирован, чтобы нижний спад был примерно 24 дБ на октаву для экспорта в симулятор.
     Диффузор E0042 сделан из тонкой плотной бумаги (NEXTEL) и почти непропитан. Поэтому на верхней стороне АЧХ (4.3кГц) у него есть значительный выброс.
     В районе 1кГц (зона окончания поршневого режима), как и у всех бумажных СИСов, у него есть подъем и излом АЧХ, который усугубляется баффлстепом.

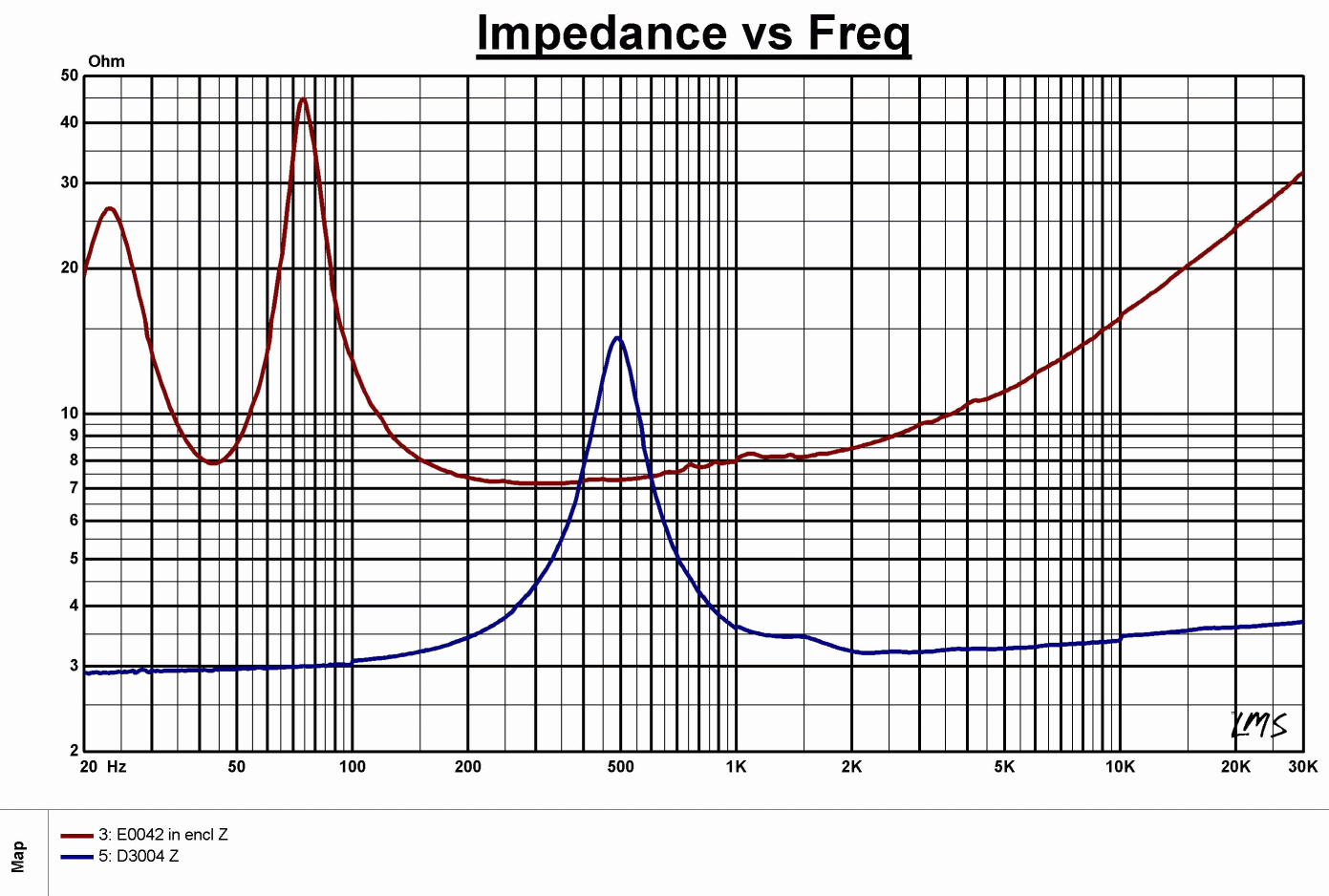

     Это импеданс головок. Настройка получилась чуть ниже, и эффективность ФИ невысокая, но я поменял положение синтепона в корпусе, чтобы улучшить работу ФИ.



     Видно, что настройка ФИ с фильтром получилась около 42.6Гц.

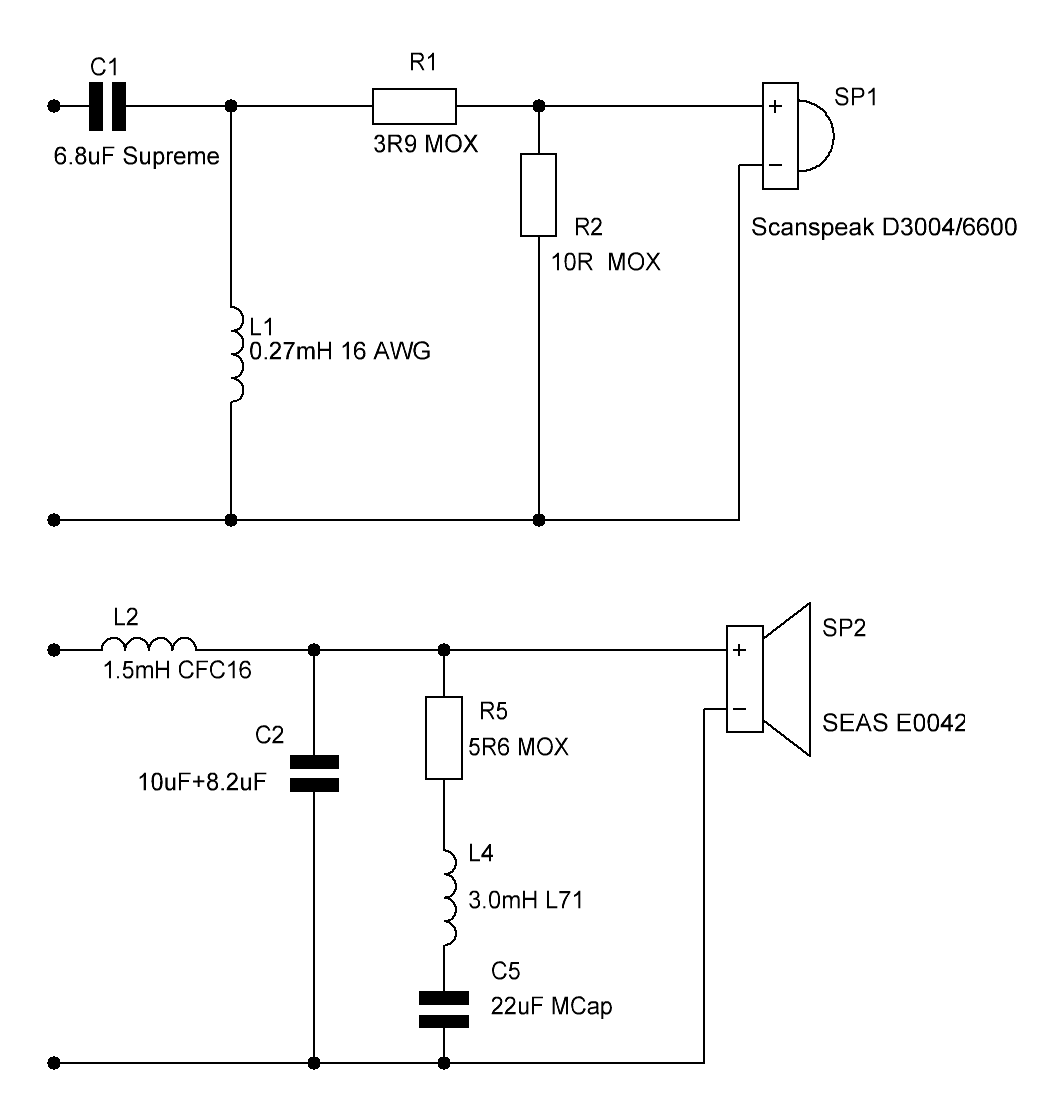

     Это схема кроссовера:



     Кроссовер получился более простым, чем в АС с D3004/6600.
     Не нужен нрежектор на ВЧ, и я не стал подавлять выброс НЧ динамика перед верхним спадом еще одним режектором.
     Детали в кроссовере стоят: ленточные катушки и Мундорф (L1 и L2), проволочнаяе L3. Конденсаторы Мундорф Суприм (C1) и Мундорф MCap С2 и С3. С2 можно поставить и повыше качеством, но я не стал разоряться на Мундорф Суприм, а поставил Интертехник на 630В, которые у меня были в наличии.
     Пищалку, которая достаточно подробна, можно побаловать каким-нибудь особенно изысканным конденсатором, например, Mundorf Supreme Silver Gold.

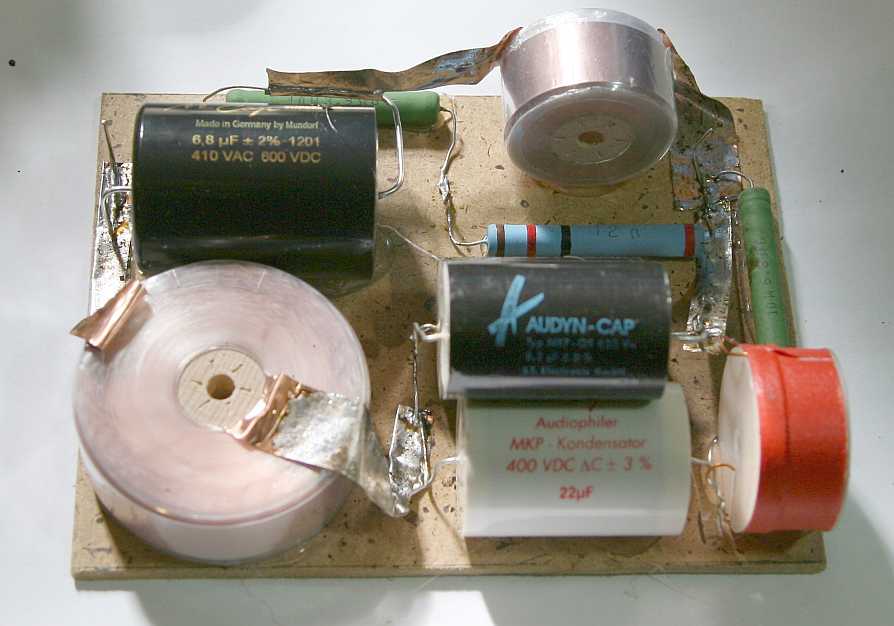

     Так выглядит полусобранный кроссовер:

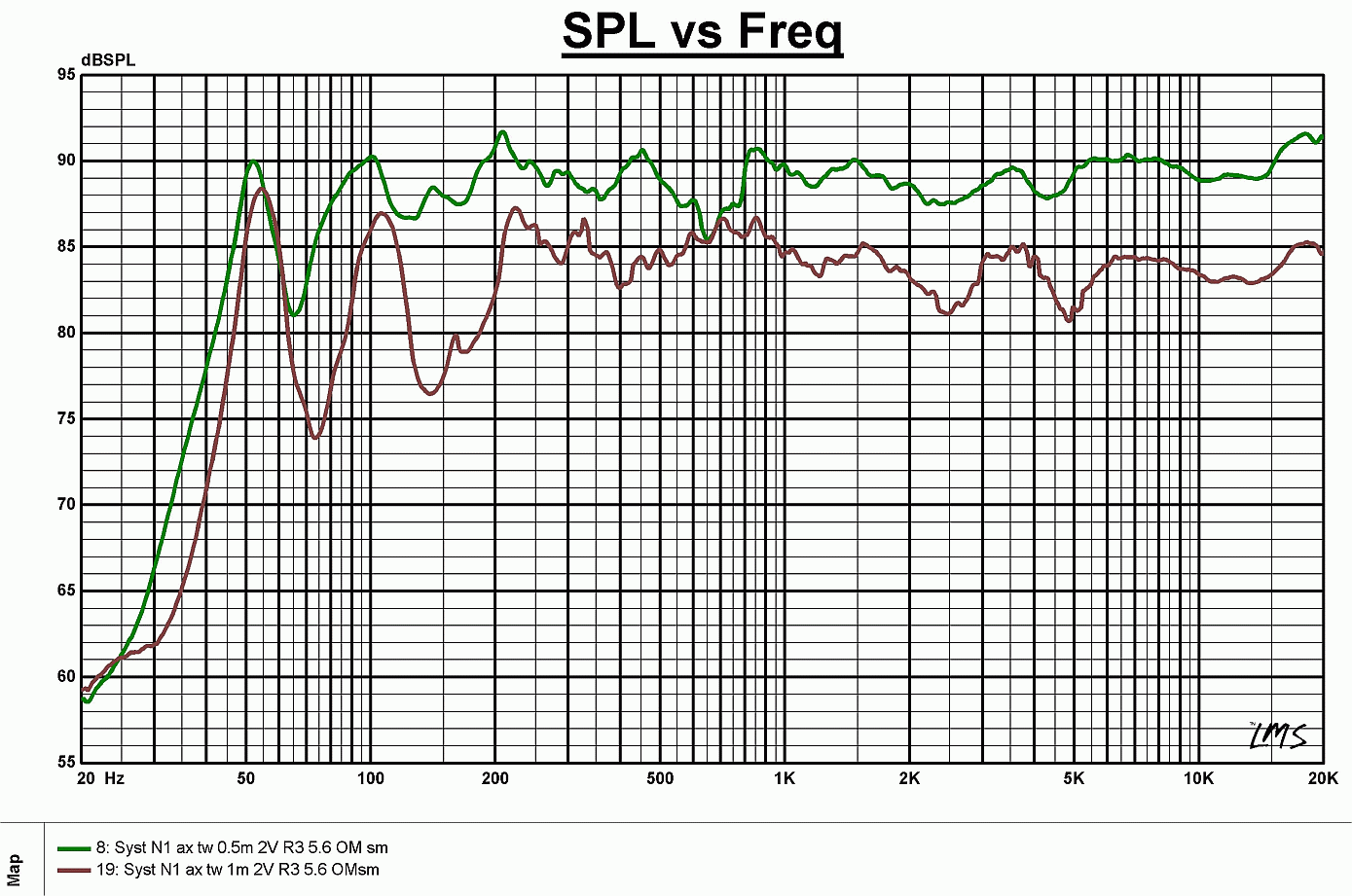

     Это АЧХ готовой АС:



     Показана реальная АЧХ по оси пищалки на расстоянии 0.5м и 1м.

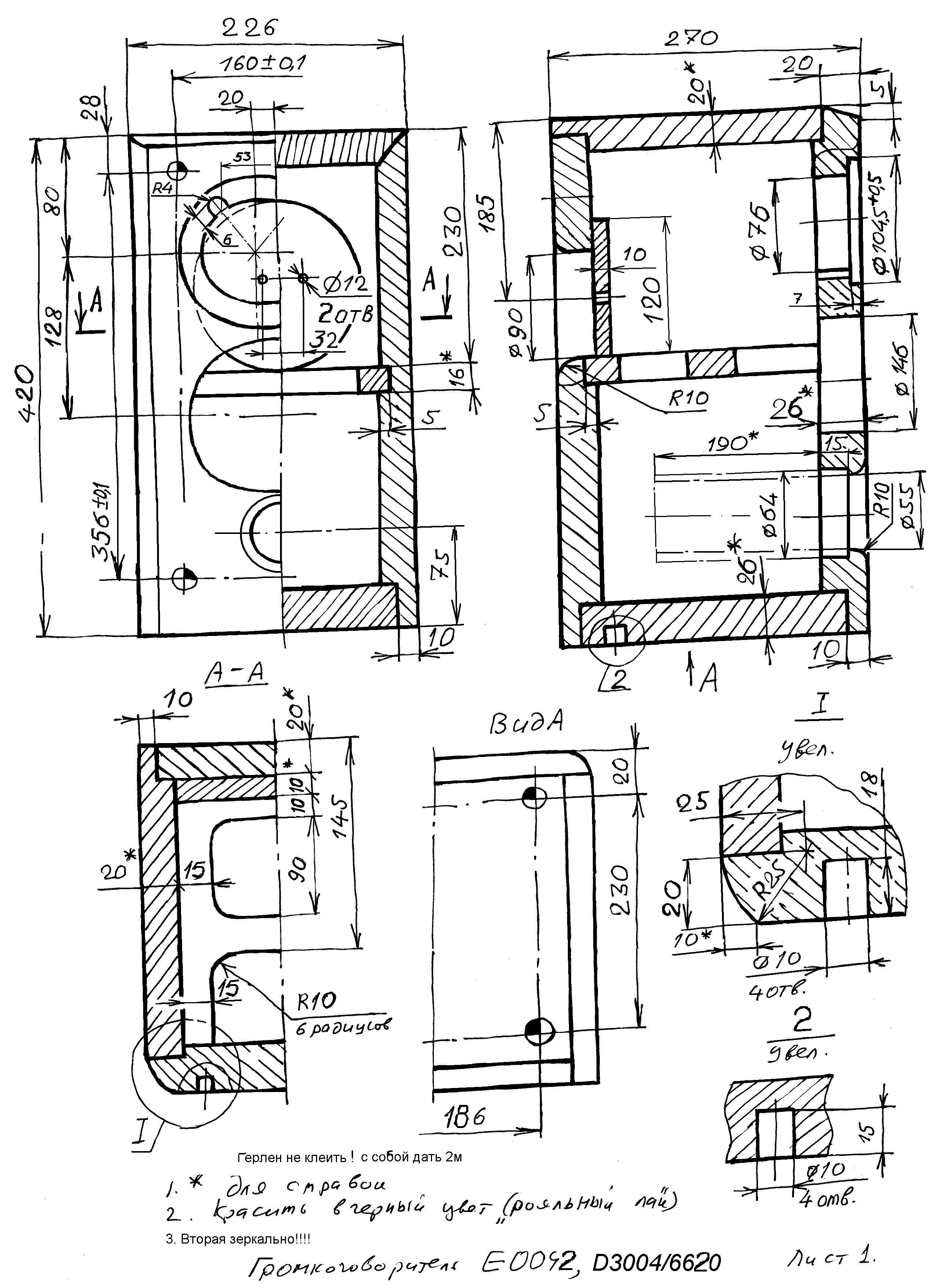

     Это эскиз корпуса (труба ФИ направлена вперед):

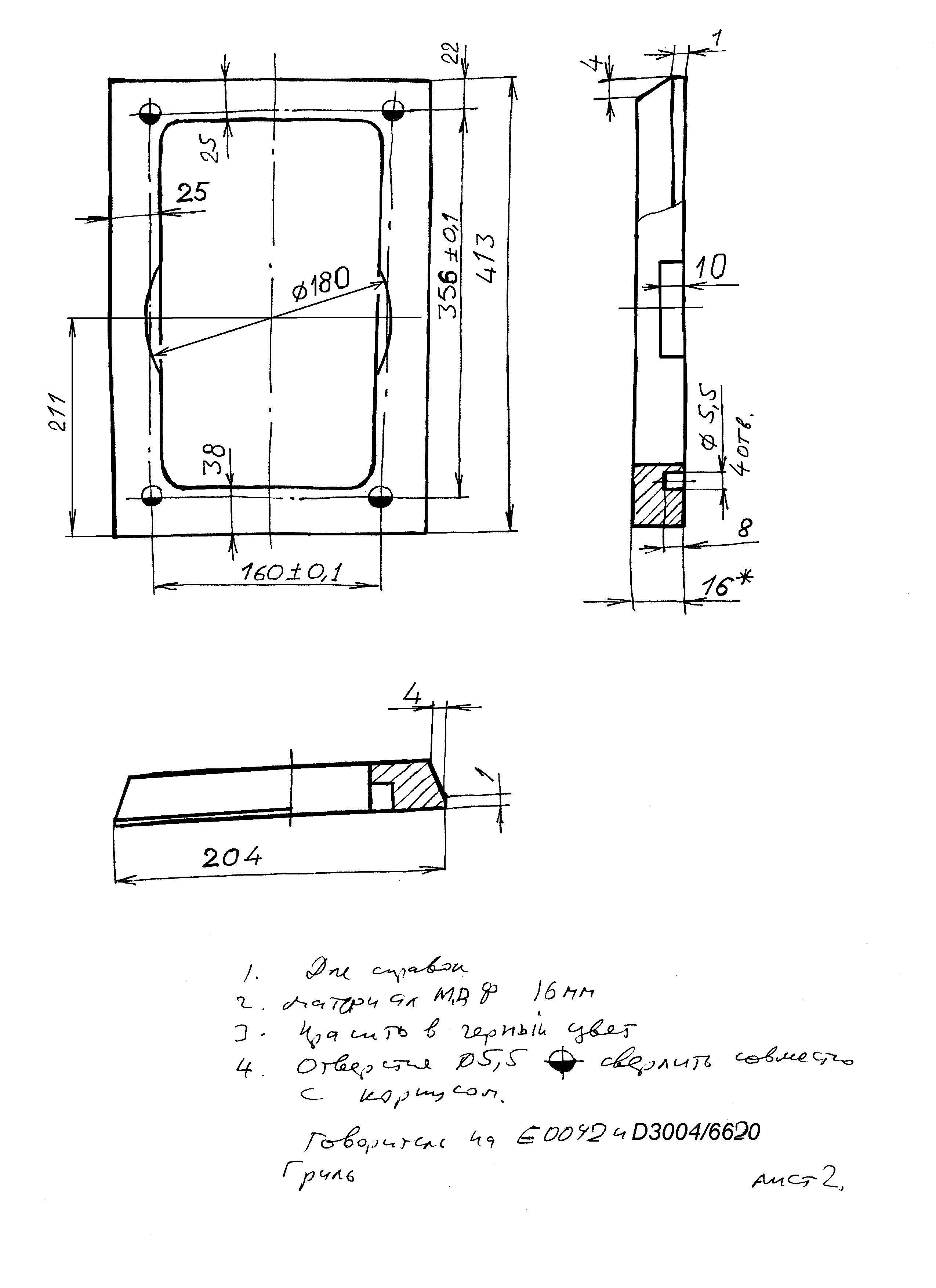

     Эскиз гриля.



     Труба фазоинвертора представляет собой кусок картонной трубы внутренним диаметром 55мм и окончательной общей длиной с раструбом - 200мм (по факту вышло 205). Я бы немного повысил настройку ФИ, так что - можно было бы сделать длину трубы короче примерно на 20мм.

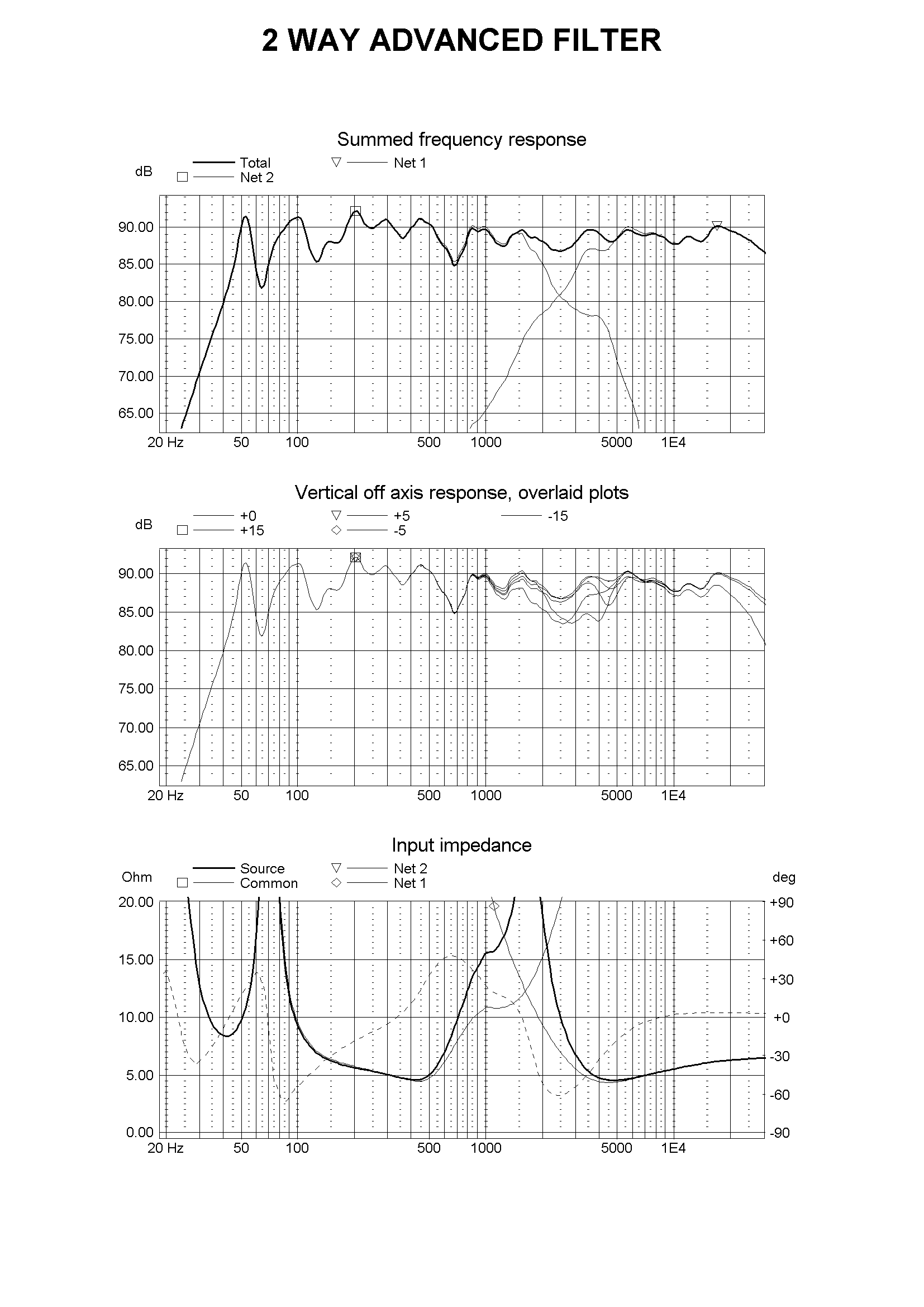

     Это результаты симуляции в LSPCad (расстояние - бесконечность):



     Видно, что раздел - в районе 2.5кГц.
     Импеданс не проваливается ниже 4 Ом.
     АС получилась несколько более "светлой", чем предыдущая. Отсутсвие дополнительного режектора на мидбасе не привело к появлению сибилянтов.
