Двухполосная АС МТМ на SEAS EXCEL E0041 и Morel ET338

     У меня был проект монитора на SEAS EXCEL E0041 и Morel MDT33, который потом поменялся на более новый ET338.
     Мидбас серии EXCEL: E0041.
     ВЧ динамик: Morel ET338, отличается мощным магнитом. От MDT33 отличается конструкцией фланца (6 крепежных отверстий вместо трех) и формой углубления, в котором расположен купол.
     По моим измерениям ЕТ338 немного ровнее MDT33, звучит похоже, и имеет чуть более низкую чувствительность. Правда, я не могу мерить абсолютную чувствительность, и последнее утверждение - по ощущениям.
     МТМ дизайн имеет следующие особенности:
     - симметричная диаграмма направленности по вертикали;
     - более узкий центральный лепесток диаграммы направленности по вертикали при одинаковых порядках фильтров по сравнению с MT дизайном;
     - на 6 дБ большую чувствительность при одинаковой настройке НЧ;
     - может переварить в 2 раза большую мощность на НЧ при одинаковом уровне искажений.
     Естественно, цена выше и объем под НЧ в 2 раза выше.

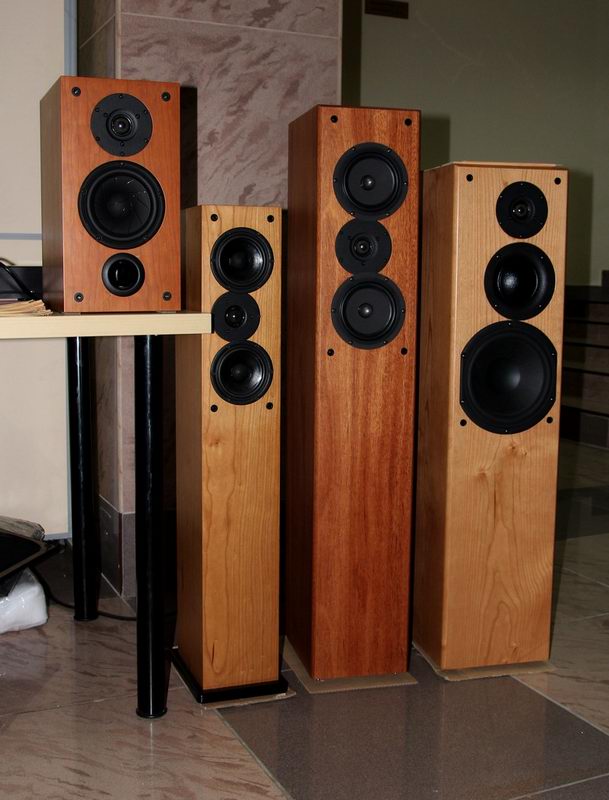

     Так выглядит готовый громкоговоритель (на фото второй справа - самый высокий):




     Это фото с весенней выставки Росхайэнд 2013.

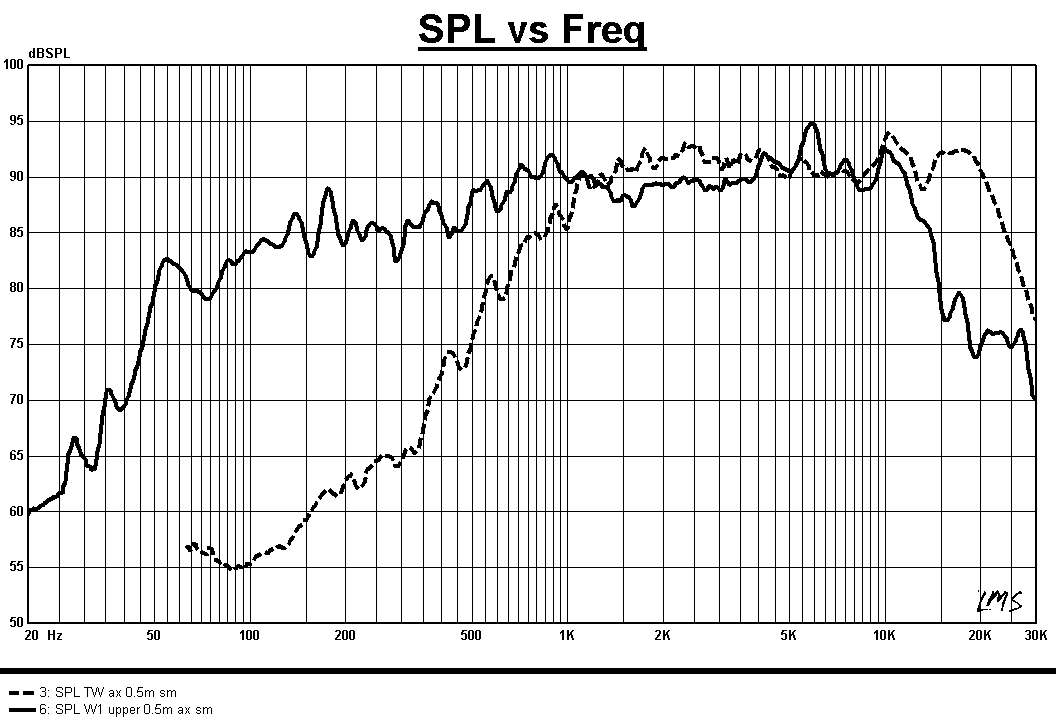

     Это АЧХ динамиков в корпусе.


     Для удобства показана АЧХ только верхнего мидбаса.
     В районе от 600Гц до 1ю5 килогерц на АЧХ E0041 в узком корпусе имеется небольшой подъем, который пришлось потом урезать.

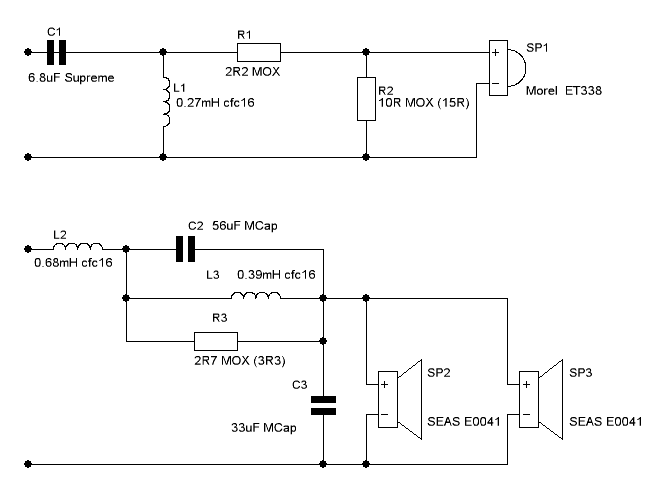

     Это схема кроссовера:



     Она отличается от схемы кроссовера полочника на Е0041 и ЕТ338 двумя вещами:
     - более простым фильтром на ВЧ;
     - последовательным режекторным фильтром на НЧ.
     Последовательный режектор пришлось применить потому, что при параллельном суммарный импеданс проваливался до неприличных величин.
     Правда, при этом величины емкостей (из-за характеристической нагрузки фильтра - 4 Ом) оказались велики, и не удается использовать конденсаторы повышенного качества (Mundorf Supreme).

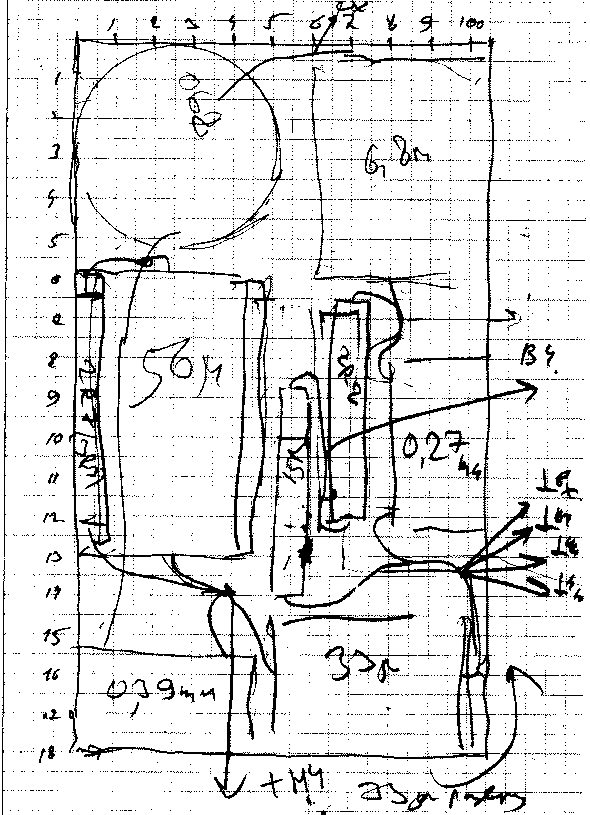

     Это картинка расположения деталей кроссовера:


     На ней показаны номиналы резисторов, которые стояли в последнем варианте (на схеме в скобках).
     В кроссовере применены ленточные катушки и Мундорф, конденсаторы Mundorf Supreme на ВЧ, и MCap на НЧ.

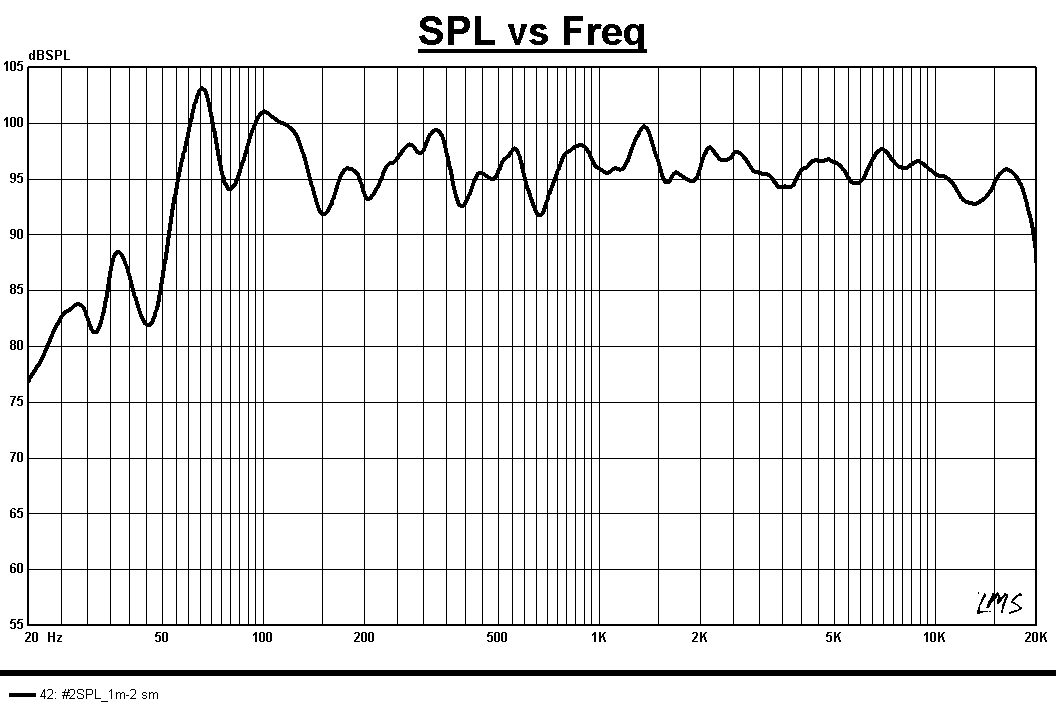

     Это АЧХ готовой АС с метра на оси пищалки:



     АЧХ снималась с помощью другого микрофона и в другом помещении (меньшем).
     Этот микрофон немного валит ВЧ после 10кГц.
     R3 было 2.7 Ома.
     И в заключение эскиз корпуса, заказанного для демонстрационного громкоговорителя, который и демонстрировался на выставке "Росхайэнд".

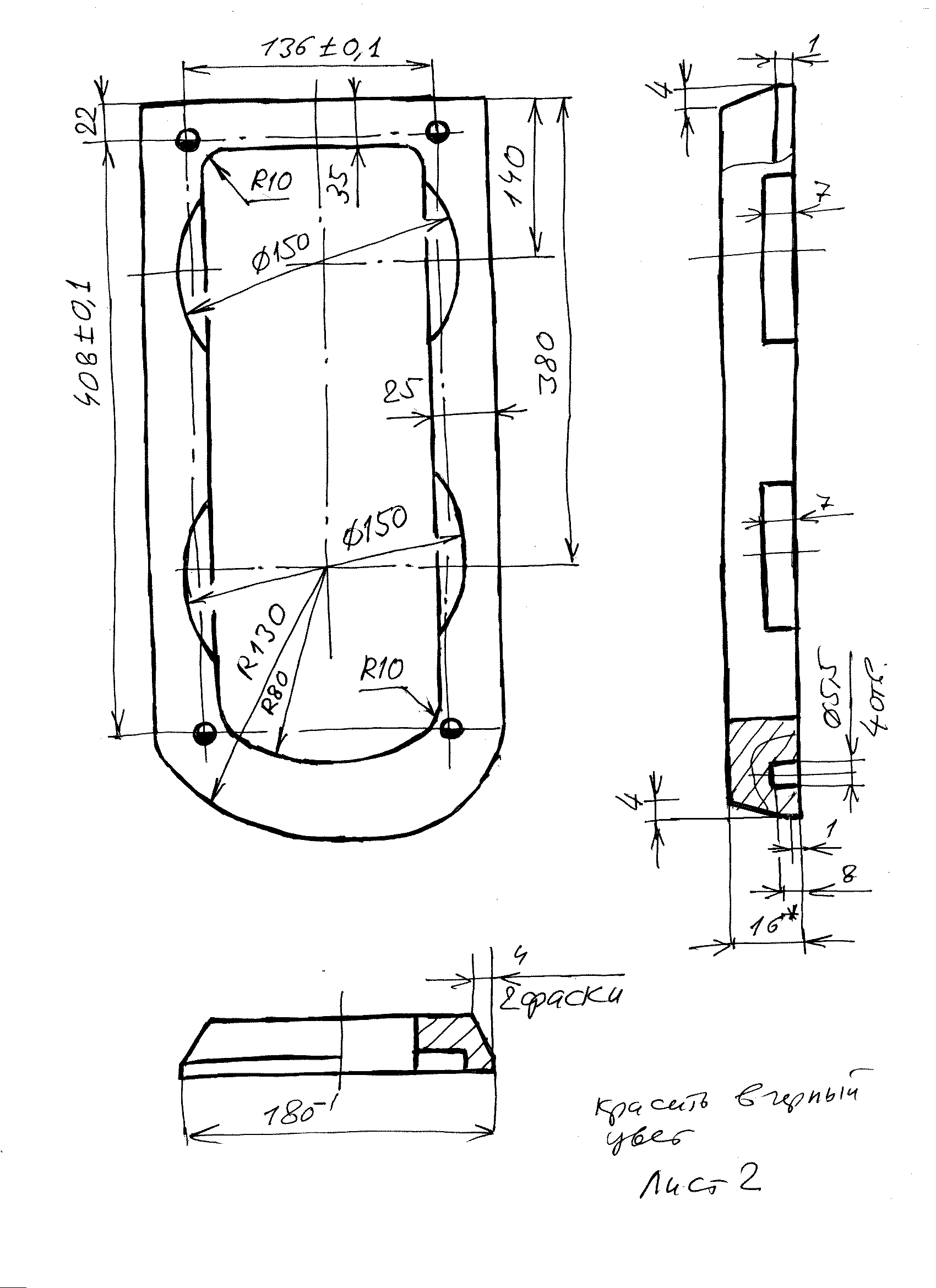

     Гриль:



     Труба фазоинвертора готовая: Intertechnik BR/HP50.
     Корпус разделен на 3 части. Две верхних примерно одинакового объема, а нижняя - глухая. Ее можно использовать для засыпки.
