Новая напольная АС с активным басом на Scan-Speak 25W/856500, 18W/8542, D2905/9900

     Я уже сделал два трехполосных проекта с активным басом с десятидюймовыми динамическими головками в басовой секции и один четырехполосный.
     Данный проект имеет длинную историю. Динамики были куплены под пассивную АС "Шарики": "Шарики" .
     Потом заказчик долго не интересовался этим вопросом, а, когда решил, что сам он не будет делать такие корпуса, и, вообще, хочет получить готовую АС.
     Так как я сторонник активного баса, тем более, при низком разделе, то конструкция была почти полностью предопределена.
     В АС применены динамические головки:
     - басовая: 25W/856501;
     - мидбасовая (использована в качестве СЧ): 18W/8542;
     и верхняя пищалка классической серии: D2905/9900.
     Басовик уже не выпускается, а мидбас и ВЧ динамики производятся и сейчас.
     18W/8542 - это большой динамик с большим ходом, и выбор его в качестве СЧ вынужденный, но применение его с ограниченным снизу активным фильтром диапазоном, могло существенно улучшить воспроизведение на СЧ по сравнению с этим же динамиком в двухполосной фазоинвертоной АС.
     Когда АС были изготовлены, это подтвердилось.
     ВЧ головка звучит прекрасно, имеет рекордные параметры, и выпускается уже лет пятнадцать.

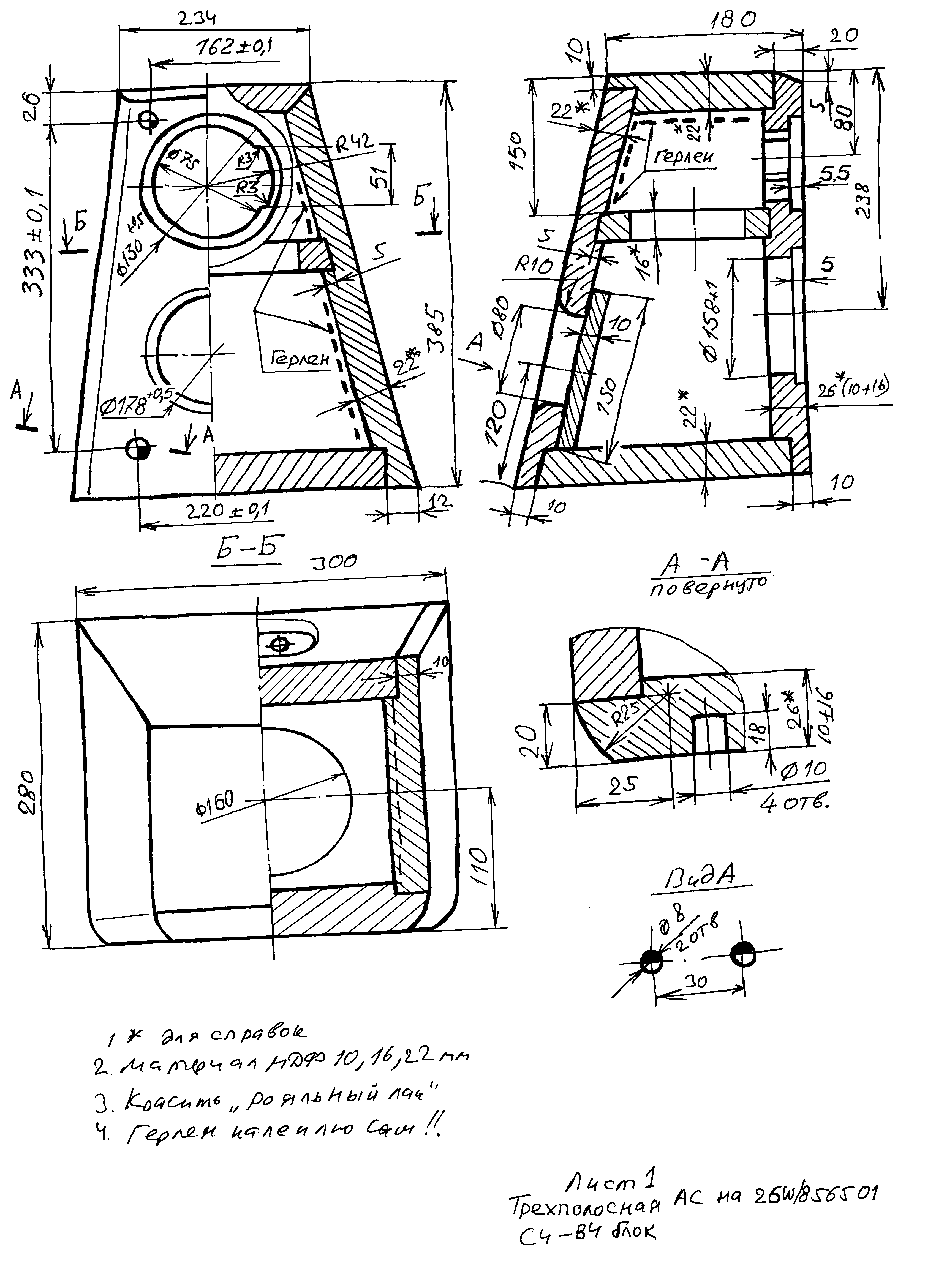

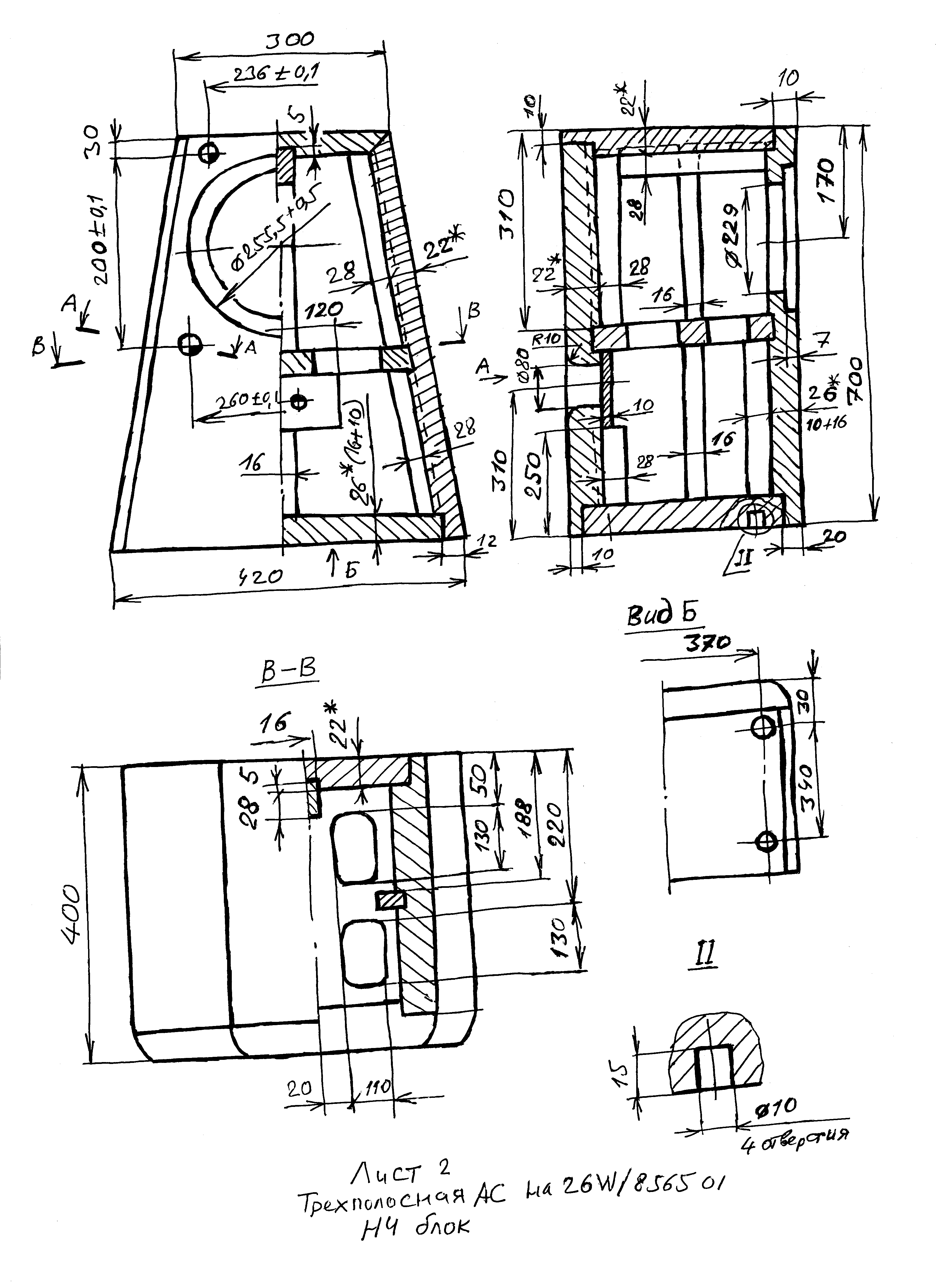

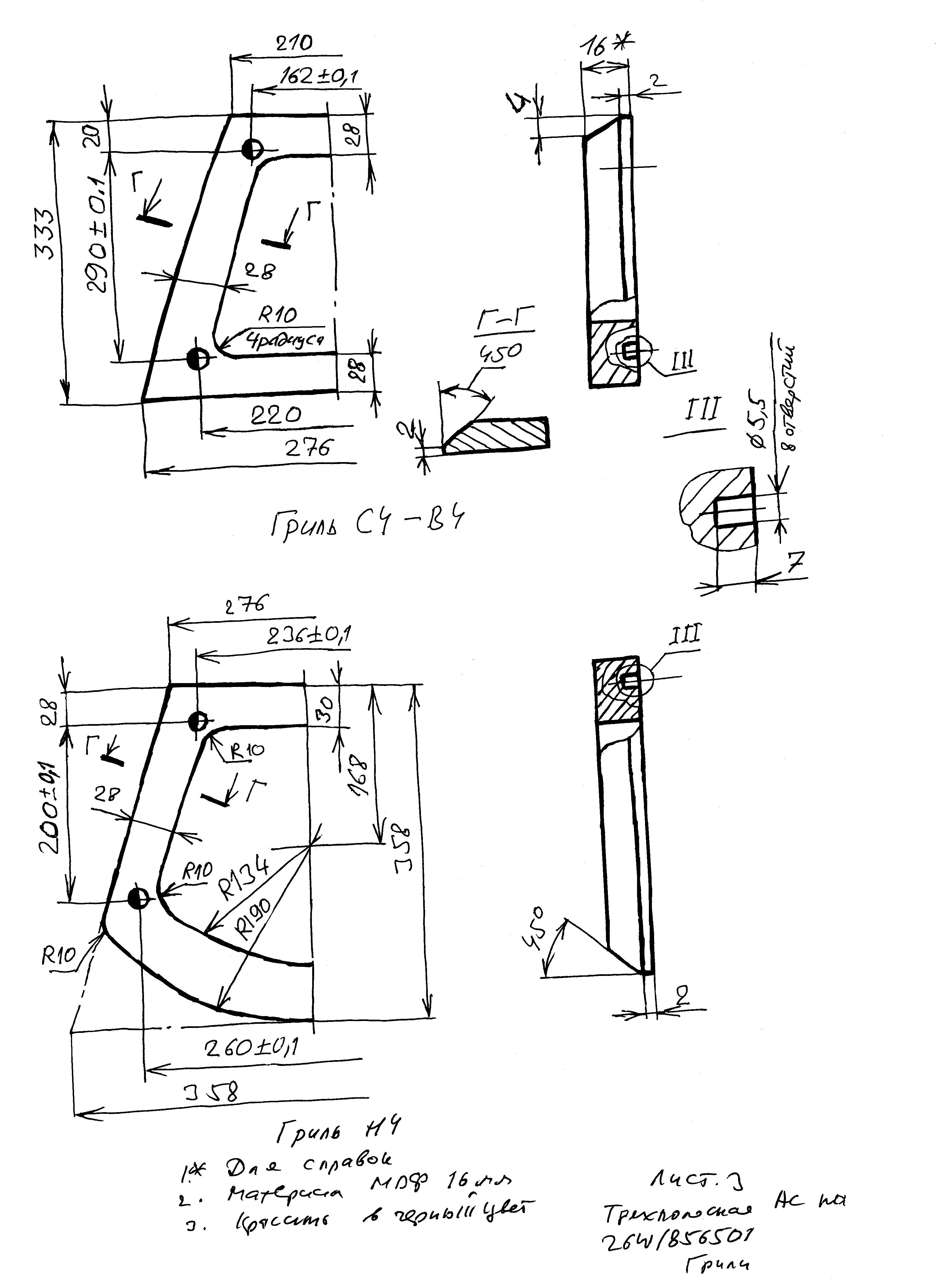

     Вот эскизы корпуса:





     И басовый и СЧ динамики установлены в ЗЯ.

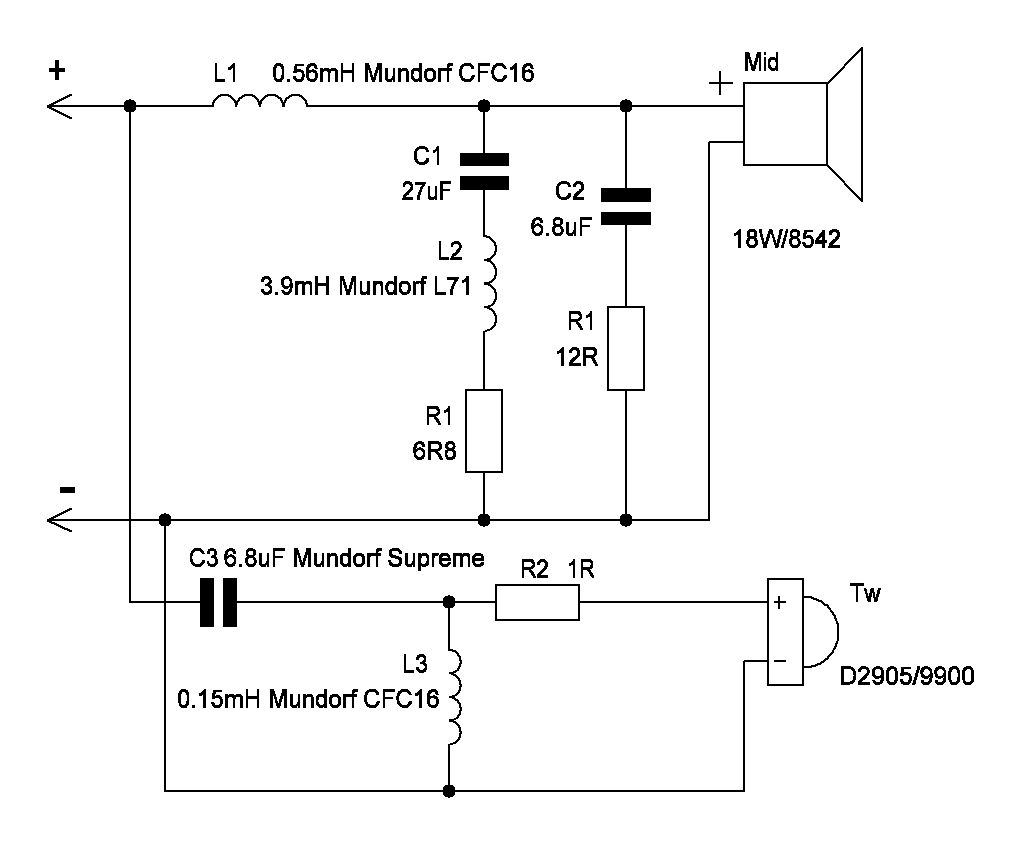

     Вот схема пассивного кросовера СЧ-ВЧ:

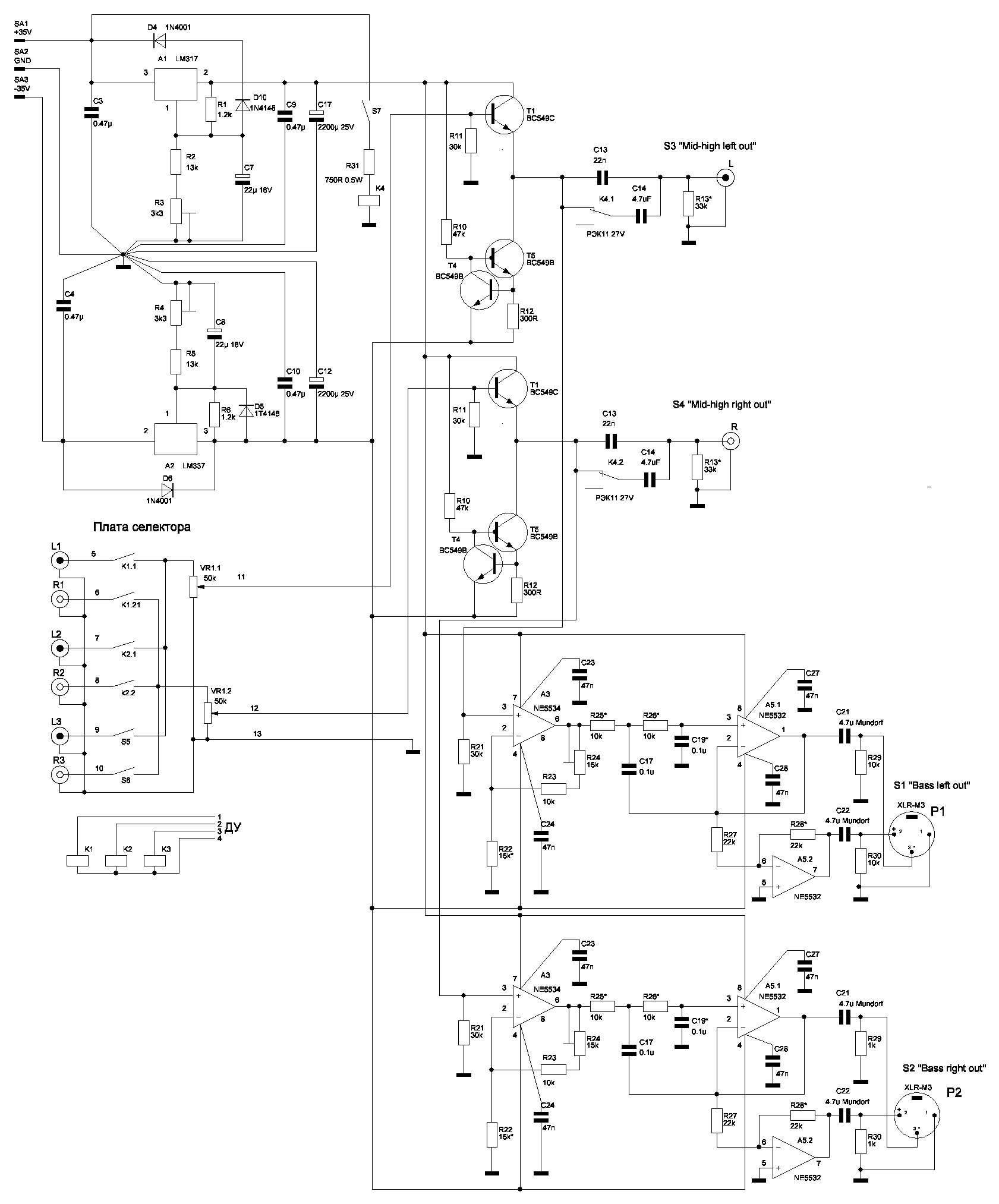

     Вот схема активной части:



     Резисторы R13, R29 и R30 на самом деле резисторы на входе соответствующих усилителей мощности, причем басовый усилитель имеет балансную схему.
     Необходимо отметить, что на выходы ОУ NE5532 пришлось поставить последовательные резисторы 100 Ом чтобы избавиться от возбужденя.
     Также оказалось, что уровень на басовую секцию слишком велик, и пришлось использовать половину симметричного выхода, то есть просто отпаять провода от ножки 2 XLR разъема.
     Надо заметить, что басовый динамик включен с переполюсовкой, поэтому в XLR разъеме "перепутаны" прямой и инвертированный контакты.
     Усилители мощности - "безосные" клоны LCAudio Millenium.

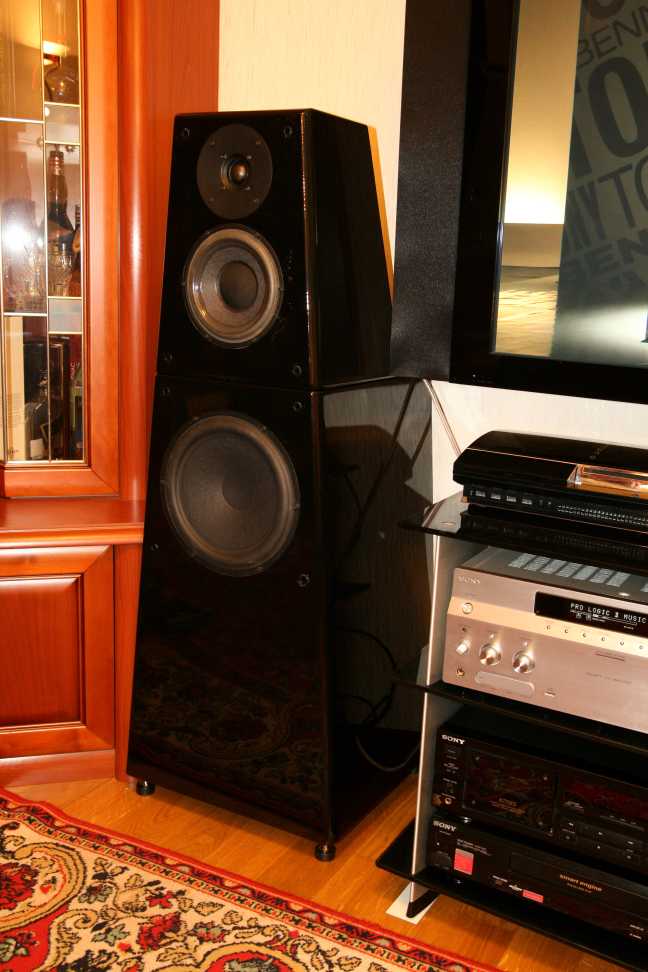

     Вот фото одной АС:

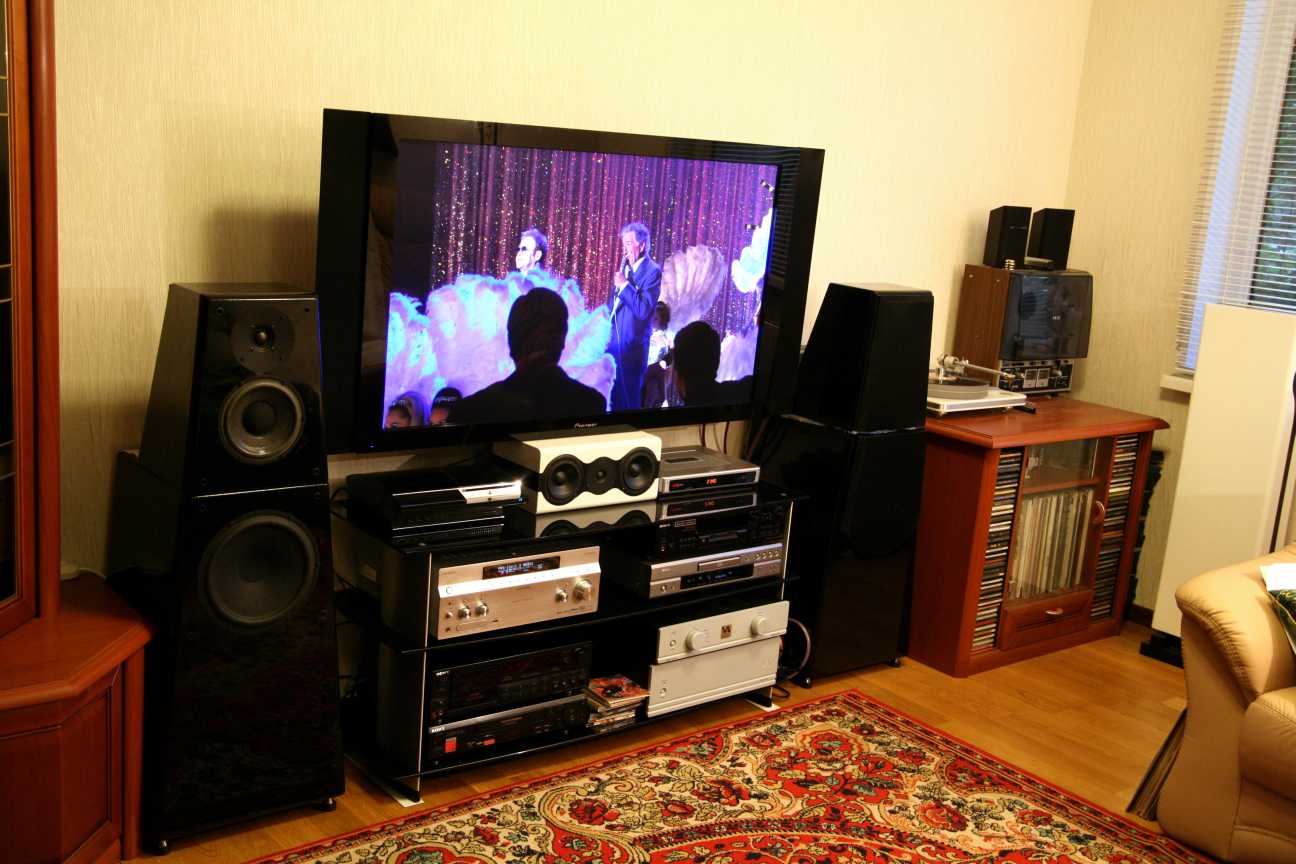

     И общий вид в комнате:



     Справа в стойке видны услители серебристого цвета (интегральник, в котором смонтирован активный фильтр - сверху и мощник снизу).
     Для комнаты в обычной советской квартире эти АС велики, но так как на малой громкости они играют вполне хорошо, то применение их возможно даже в 18-22 метровой комнате. При этом звуковое давление, которое может развить эта АС достаточно для озвучивания 40-50 метровой комнаты.
